Trnsys 18中文激活版

Trnsys 18中文激活版是一款模块化瞬态动态系统仿真工具，由仿真核心引擎与丰富组件库共同构成，广泛应用于建筑能耗、暖通空调、太阳能系统等能源领域数值模拟，是驱动前沿能源架构优化与科学决策的核心引擎。

Trnsys 18通用安装教程

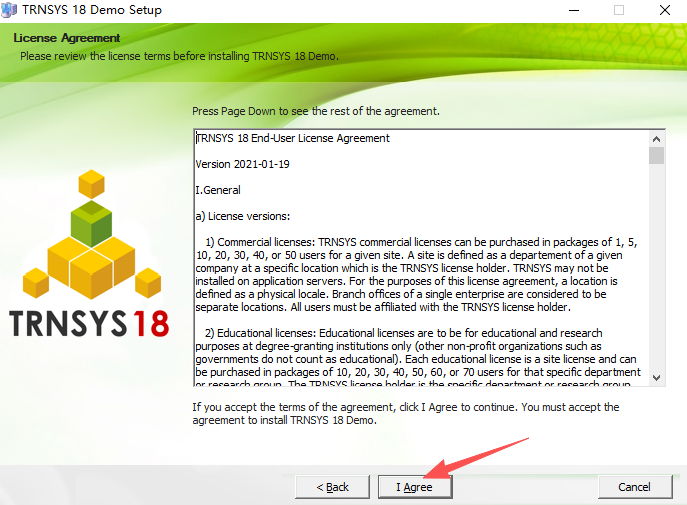

1、在本站下载并解压，双击运行安装程序，进入安装向导，点击“I Agree”；

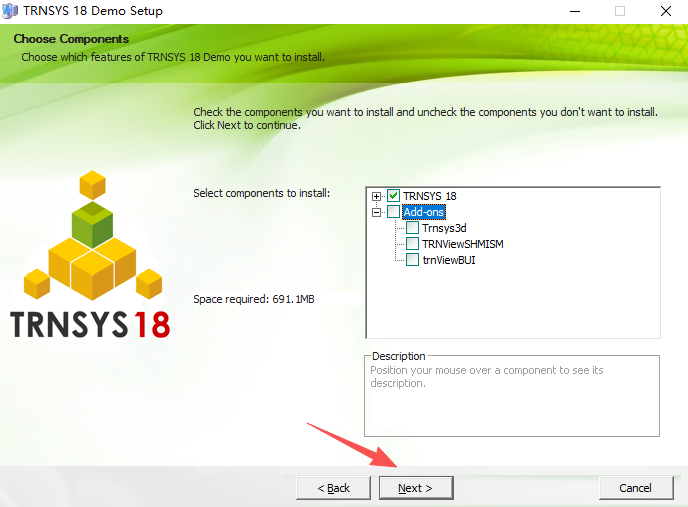

2、选择安装组件，点击“Next”；

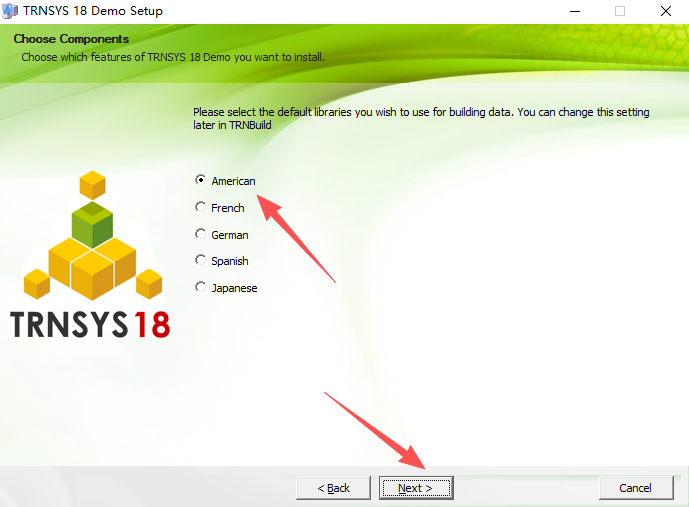

3、选择American，点击“Next”；

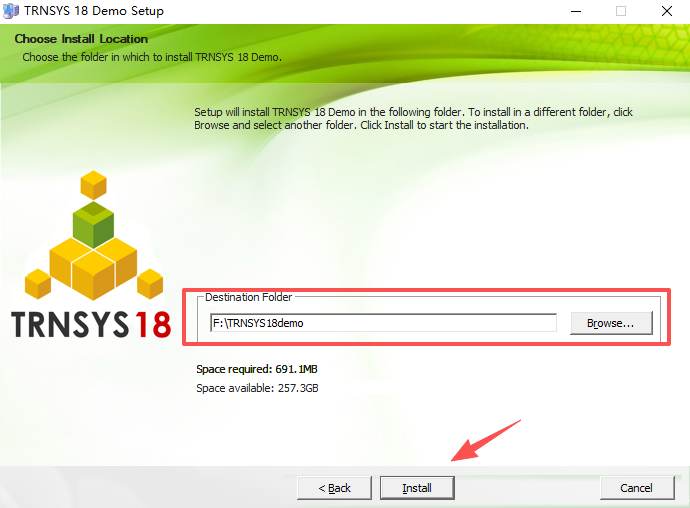

4、选择软件安装位置，点击“Install”；

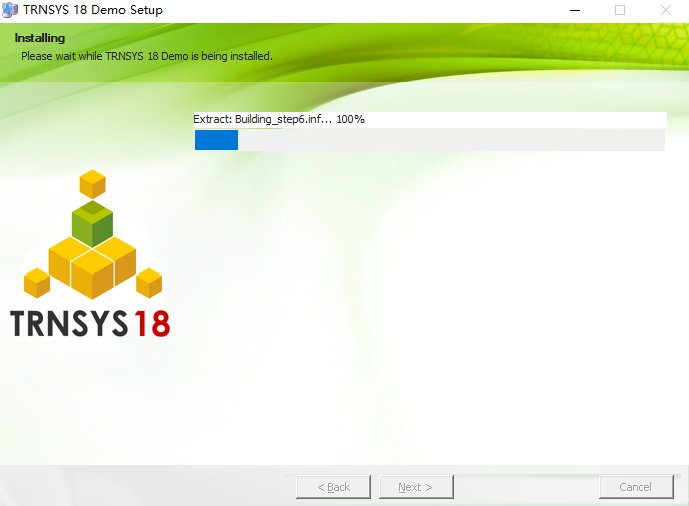

5、软件安装中；

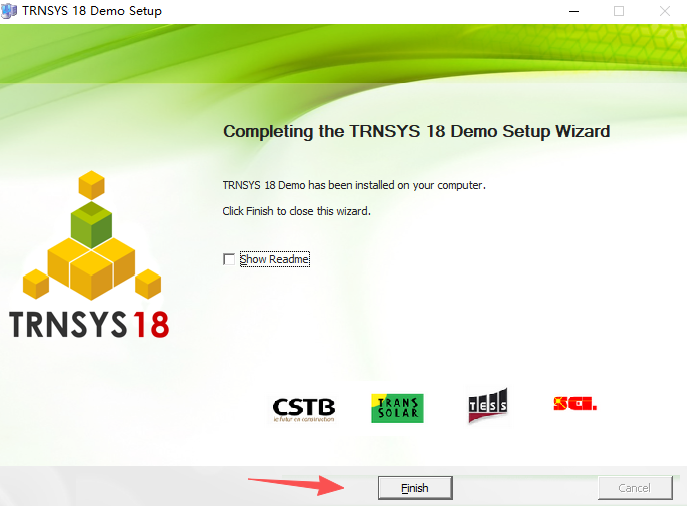

6、软件安装完成。

Trnsys18亮点功能

高度灵活的模块化与开放式架构：软件由模拟引擎和庞大的组件库组成，内置超过150种标准组件（涵盖从基础水泵到多区建筑、新兴技术等）。其模块采用开放式结构，并提供所有模块的FORTRAN源码，允许用户根据自身需求修改现有组件或编写全新的自定义模块，实现真正的底层定制。

全维度的建筑与能源系统建模：通过专用的TRNBuild模块，用户可以输入极其详尽的建筑模型，定义多区域结构、热扰、通风及作息。同时，软件支持调用海量模块搭建复杂的HVAC（暖通空调）、太阳能光热、地源热泵及分布式能源系统。

强大的多软件联合仿真生态：具备极强的数据互通能力，能够与EnergyPlus、MATLAB等主流工作软件建立无缝链接。支持在线输出100多种系统变量，并可直接生成Excel计算文件，方便用户在外部进行更复杂的数据处理与二次开发。

自动化的最优化模拟计算（TRNOPT）：内置强大的TRNOPT模块，能够将TRNSYS仿真与劳伦斯伯克利实验室的GenOpt程序相结合。通过自动化算法，帮助用户在海量变量中寻找最优解，实现系统成本最小化或误差函数的最优化，极大提升了参数校准与系统设计的效率。

直观的图形化前端与终端分发：SimulationStudio提供了极其友好的图形化界面，用户可以通过类似“连接管道和电线”的直观方式组装详细系统。同时，借助TRNEdit工具，可以将搭建好的仿真模型打包成终端用户程序（TRNSED），方便分发给没有TRNSYS授权的客户或最终用户直接使用。

Trnsys18怎么输出文件

使用Output组件输出数据文件：Output组件负责控制仿真结果的输出格式与内容。双击Output组件打开设置面板，在File标签下，可以设置输出文件的名称与路径。在Variables标签中，可以勾选需要输出到文件的变量，并调整其排列顺序。仿真运行后，TRNSYS会生成一个格式化数据文件（如.txt或.dat），该文件可以被Excel等工具直接打开，方便用户进行后处理与报告编写。

使用OnlinePlotter输出图表：OnlinePlotter组件用于实时显示或输出图表。双击该组件进入设置，可以添加需要绘制的变量，并配置图的标题和坐标轴标签。仿真过程中，该组件会动态更新曲线，帮助用户直观地观察系统行为。

配置输出单元逻辑：用户必须在SimulationStudio的输入面板中为Output和OnlinePlotter组件赋予明确的输入连接。根据官方指南，当用户希望输出变量N时，必须在仿真迭代中明确将组件N的输出映射到这两个后处理单元，数据才会被记录或显示。建议输出单元之前添加一个TEXTRAN组件来转换时间基准，确保绘图和输出的时间轴正确关联。

Trnsys18使用教程

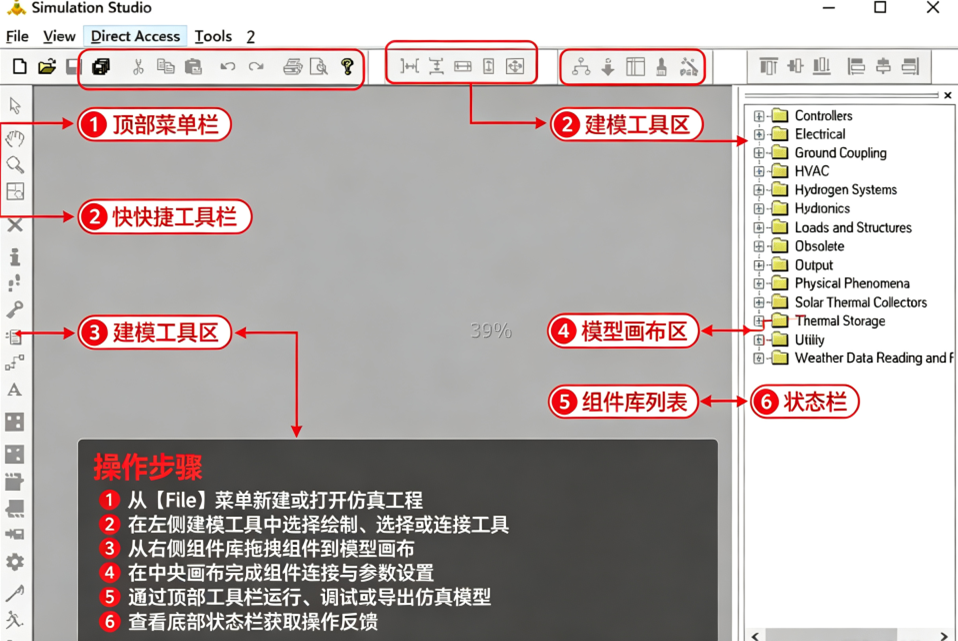

一、软件工具认知

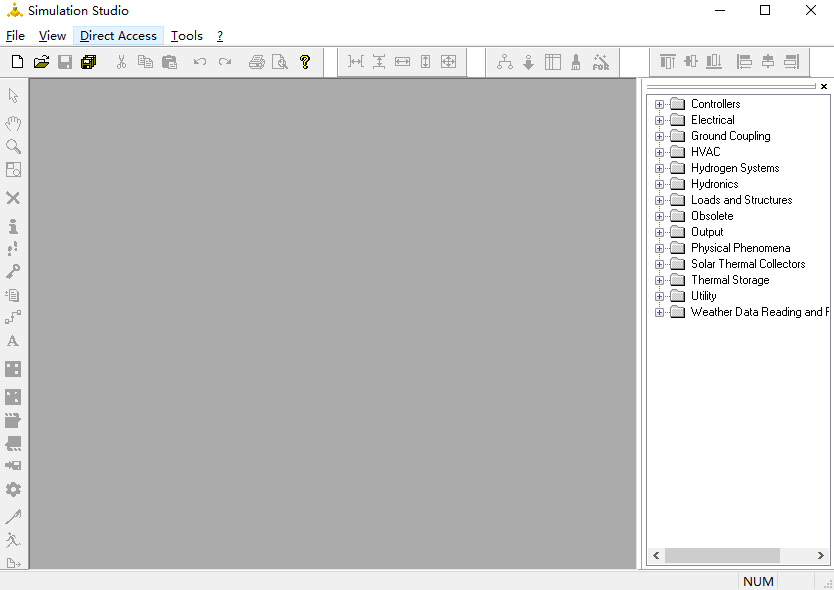

SimulationStudio：主可视化界面，拖拽组件、连线搭建系统仿真回路；

TRNBuild：建筑建模工具，录入墙体、门窗、室内得热、通风参数，生成建筑负荷模型；

TRNEdit：编辑dck仿真输入文件，封装独立TRNSED应用；

TRNOPT：参数优化工具，载入仿真文件开展自动寻优计算。

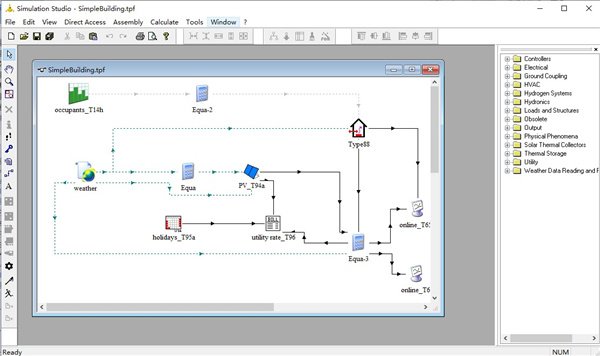

二、基础建模流程

1、新建工程，启动SimulationStudio创建空白项目，保存至纯英文路径。

2、载入气象文件，添加气象数据组件，导入对应地区TM2气象文件。

3、搭建建筑模型，打开TRNBuild，创建多房间建筑，设置围护结构材料、室内热源、通风条件，保存建筑模型并接入主仿真回路。

4、添加系统设备组件，按需拖拽集热器、水箱、热泵、水泵、储能装置等模块，按照实际系统管路关系建立连线。

5、搭建控制模块，添加控制器、比较器、积分器，编写设备启停、流量调节控制逻辑。

6、添加输出模块，放置Type65，接入需要观测的变量，配置数据输出文件。

三、仿真参数配置

1、设置仿真起止时间，常用全年8760小时逐时仿真。

2、调整仿真时间步长，常规能源仿真推荐0.1小时或者0.25小时。

3、核对各个组件参数，设备容量、换热效率、阻力特性、材料物性参数。

四、运行仿真与结果分析

1、检查组件连线无误，点击运行按钮启动仿真。

2、仿真过程实时监控关键参数，出现异常停止时核查参数设置与连接关系。

3、仿真结束，打开内置绘图工具查看时序曲线，或者打开输出csv文件在Excel进行深度数据分析。

五、进阶拓展

1、联合仿真配置，添加MATLAB接口组件，设置通信参数，实现双向数据交互。

2、参数优化，保存正常运行的仿真文件，使用TRNOPT设置优化变量、目标函数，启动自动寻优。

3、程序封装，使用TRNEdit制作TRNSED独立程序，简化操作界面对外交付。

新手注意事项

1、所有工程、文件路径禁止使用中文、空格与特殊符号，极易引发仿真报错。

2、新手优先练习简单太阳能系统模型，熟悉组件连接逻辑，再开展复杂建筑+暖通联合仿真。

3、初次仿真报错优先检查组件参数单位、连线端口匹配问题。

4、大规模全年仿真建议关闭后台多余程序，提升软件运行稳定性。
