ANSYS SPEOS 2020中文激活版

ANSYS SPEOS 2020中文激活版是一款在三维角色动画制作领域占据核心地位的专业级软件，用于对光学系统和组件进行建模与虚拟原型设计，帮助工程师在制造前模拟产品的照明和光学特性，减少物理原型的制作次数和成本！

ANSYS SPEOS 2020安装教程

注意：ANSYS SPEOS 2020是Siemens NX和CREO开发插件，建议先安装好软件后再进行安装；

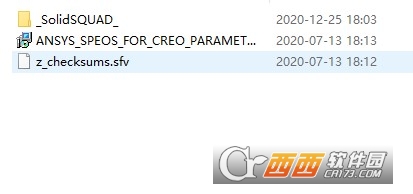

1、在本站下载并解压，得到ANSYS SPEOS 2020安装包和补丁，如图所示；

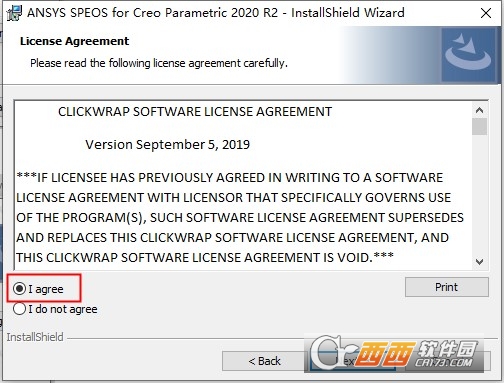

2、双击ANSYS_SPEOS_FOR_CREO_PARAMETRIC_2020R2_WINX64.msi运行安装，勾选i agree

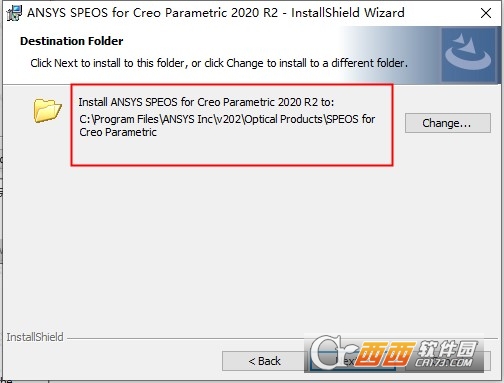

3、如图所示，选择安装位置

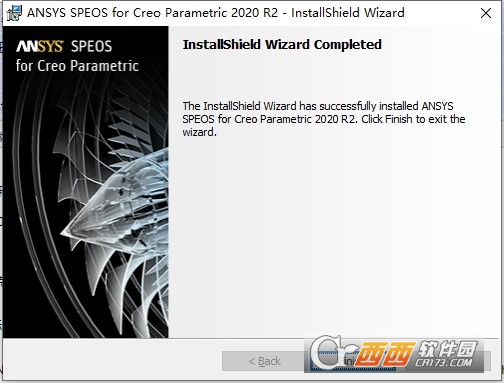

4、ANSYS许可证服务器信息窗口中什么都不填写，直接点击next，安装完成，退出向导

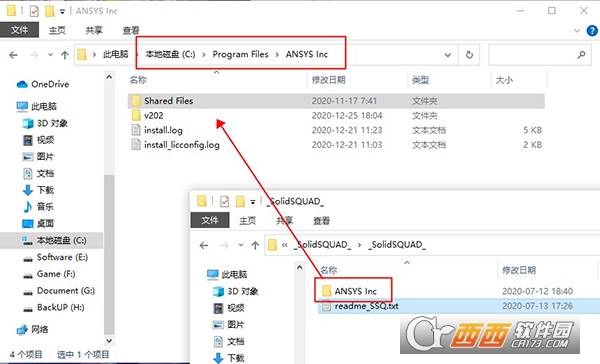

5、将ANSYS Inc文件夹复制到安装目录中，点击替换目标中的文件

默认路径：C:\Program Files\ANSYS Inc

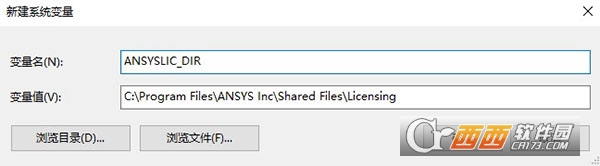

6、最后创建一个系统环境变量ANSYSLIC_DIR，指向ansys inc\Shared Files\Licensing

默认情况下为：C:\Program Files\ANSYS Inc\Shared Files\Licensing

7、至此，打开软件即可完成安装，需要的安装教程来试试吧。

ansys speos 2020怎么设置透镜

第一步：准备透镜几何模型

在NX或CREO中，使用拉伸、旋转或扫掠工具创建一个透镜的实体模型（例如平凸透镜、双凸透镜）。透镜的形状决定了其聚焦或发散光线的能力。

第二步：定义透镜材质

在SPEOS菜单中，点击“Material”或“材质”。

选择“CreateMaterial”（创建材质）。

在材质库中选择光学材料类别：Glass（玻璃）或Plastic（塑料）。

从预置列表中选择具体材料，例如：

BK7：常用光学玻璃

PMMA：常用光学塑料

Polycarbonate：聚碳酸酯

或者手动输入材料参数：

折射率（RefractiveIndex，n）：例如BK7约为1.5168

阿贝数（AbbeNumber，Vd）：控制色散程度

透过率（Transmittance）：材料吸收或透射光线的比例

第三步：将材质赋予透镜模型

在NX或CREO中选中透镜几何体。

右键点击选择“AssignMaterial”（赋予材质）。

从列表中选择刚才创建的光学材质。

第四步：设置透镜的表面光学属性（可选）

如果透镜表面需要镀膜（增透膜、反射膜、分光膜）：

在SPEOS中找到“SurfaceProperties”（表面属性）工具。

选中透镜的一个或多个表面。

设置表面属性类型：

Transparent（透明）：光线通过，无反射损失（理想状态）

Anti-Reflection（增透膜）：减少反射，增加透过率

Mirror（镜面）：全反射

PartialReflector（部分反射）：设置反射率百分比

第五步：验证透镜设置

在SPEOS中设置光源（如点光源或平行光）指向透镜。

在透镜后方放置一个接收器（RadianceSensor或IrradianceSensor）。

运行仿真，观察光斑的聚焦情况，验证折射率是否设置正确。

ansys speos 2020怎么画自由曲面透镜

方式1：OPD逆向目标生成（量产常用，由光斑反推曲面）

打开OPD→FreeformLens自由曲面设计模块，录入光源规格（发光角度、光通量）与目标面光学指标（均匀照度、限定出光角度）。

选定透镜基底厚度、中心孔径，软件依据目标光型自动迭代生成自由曲面控制点与曲面轮廓，一键生成实体几何。

导出曲面至CAD软件微调拔模、圆角，再回传SPEOS赋予光学材质完成仿真验证。

方式2：样条手绘建模（非标定制）

在草图模式以光学轴线为基准，用多点样条勾勒自由曲面母线，通过坐标点位调整凹凸曲率，完成母线绕轴旋转生成透镜实体。

拆分内腔入光面、外表面，分别定义折射/全反射属性，添加材质后搭配光源迭代优化曲面控制点。

方式3：外部曲面导入

Creo/NX完成自由曲面建模，导入SPEOS后使用SurfaceMapping映射光学属性，依托仿真结果反向修改CAD曲面参数。

ansys speos 2020功能详解

1.光学元件快速设计（OPD核心）

内置球面、非球面、TIR全反射、枕型、自由曲面、光导棱镜等标准化光学器件模板，支持正向建模与逆向设计，可同步标注注塑拔模、加工公差，兼顾光学性能与量产工艺，大幅缩短透镜、反光碗建模周期。

2.全场景光照仿真分析

支持自然光（CIE标准天光）、各类人工光源、红外热源光线追迹，输出照度、亮度、色坐标、光强分布数据；可拆分单次反射、杂散光贡献占比，排查眩光、漏光、光型偏移问题，适配车灯、日用照明研发。

3.人眼视觉与人因工程仿真

搭载标准化人眼生理模型，模拟不同年龄、色觉缺陷人眼的视觉效果，分析屏幕、指示灯可视度、眩光危害，对标ISO、CIE国际光学规范，多用于车载内饰、HUD抬头显示合规校核。

4.自动驾驶光电仿真

车载传感器：仿真摄像头、激光雷达光学成像，模拟不同路况、路面标识反射特性，测算探测距离、成像畸变与杂散光干扰；

远红外拓展：搭载远红外仿真插件，导入温度场数据模拟热辐射光路，用于红外测温、夜视元器件研发。

5.CAD深度协同与数据互通

原生嵌入NX、Creo，CAD几何改动一键同步至仿真，无需中间格式转换；支持Zemax镜头文件ODX导入，在不泄露镜头核心参数的前提下做系统集成仿真，打通光学设计全链路数据。

6.仿真优化与公差仿真

联动DesignXplorer优化模块，以光斑均匀度、光通量为目标自动迭代透镜曲率、壁厚参数；可录入模具、装配尺寸偏差，模拟制造公差对成品光学性能的影响，提前规避量产不良。

7.材质与纹理仿真

新增纹理映射功能，可在曲面附加实物纹理、颜色、散射参数，精准还原织物、塑胶、漆面等真实材质的反射透光表现，提升内饰、外观件光学仿真真实度。

8.结果可视化输出

支持常规2D云图、3D空间照度分布，搭配VR沉浸式预览，直观查看人眼实际所见效果，仿真报告可一键导出规范数据用于项目审核。
