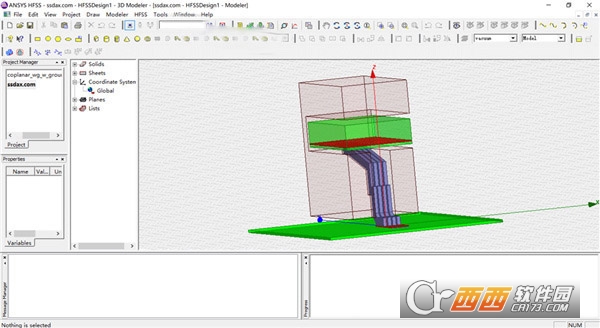

ansys hfss 15最新中文版

ansys hfss 15最新中文版是一款三维电磁场设计与分析标杆软件，凭借其卓越的高精度仿真能力与成熟稳定的自适应网格剖分技术，已成为高频结构设计的行业标准，内置了从增益、方向性到轴比、圆极化特性的完整天线分析后处理链！

ansys hfss15安装教程

1、下载解压，ANSYS HFSS 15安装包和补丁文件；

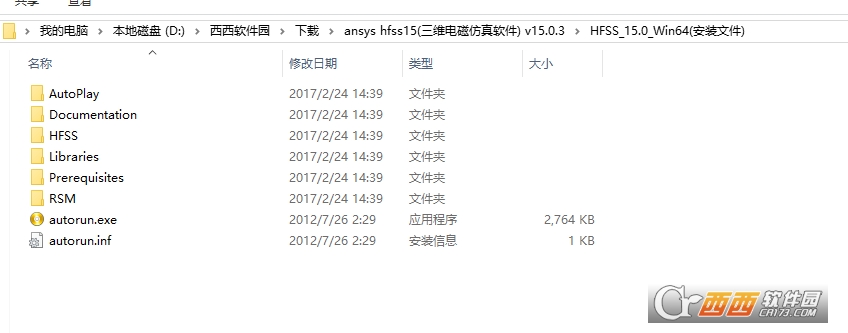

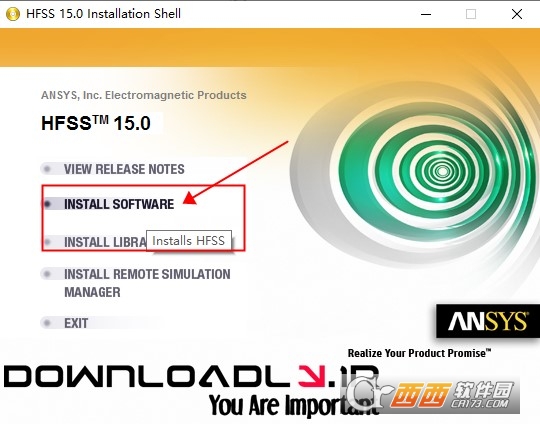

2、首先进入“HFSS_15.0_Win64(安装包)”，运行“autorun.exe”，点击安装“INSTALLSOFTWARE"；

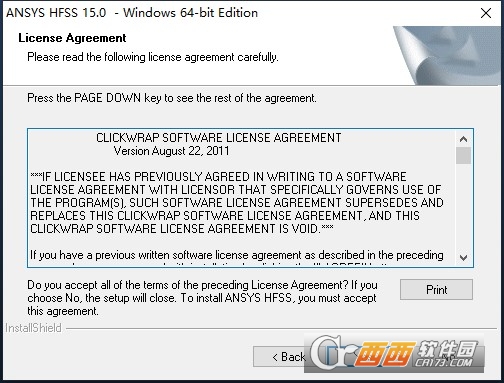

3、选择同意接受条款，然后继续安装；

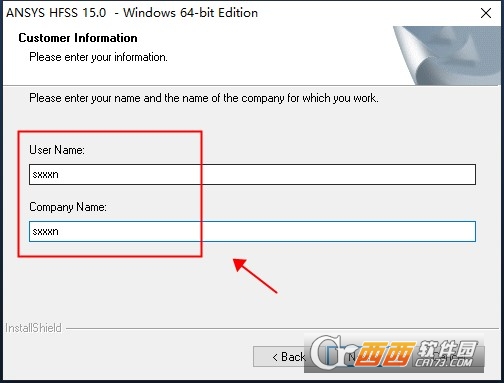

4、输入用户信息，默认即可；

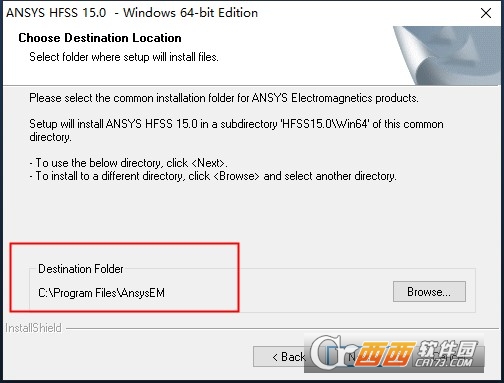

5、选择软件安装路径，可以根据需求选择；

6、再次回到安装界面，选择第三个“INSTALL LIBRARIES”，同样点击“Nest”或“Yes”，最后点击“Finish”进行安装。

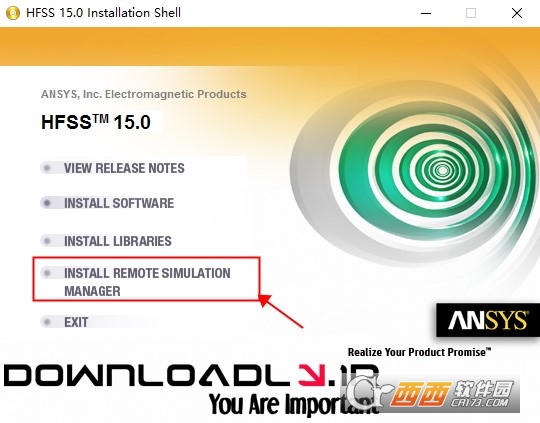

7、第三个安装完了之后继续点击第四个“INSTALL REMOTESIMULATION”，同理点击“next”或“finish”。

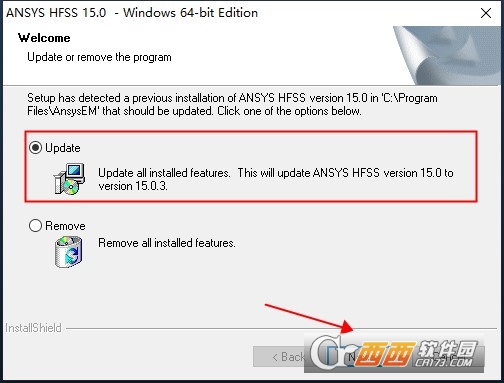

8、安装完成后，点击“HFSS1503Win64Patch.exe”选择update升级软件；

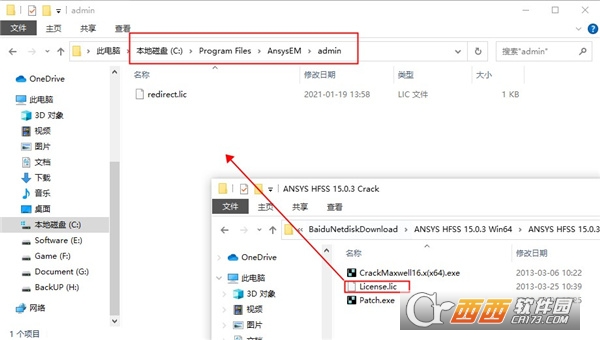

9、接下来进入“HFSS_15.0_Win64【补丁文件】”，复制“license.lic”到安装路径下的【admin】文件夹；

默认路径：C:Program FilesAnsysEMadmin

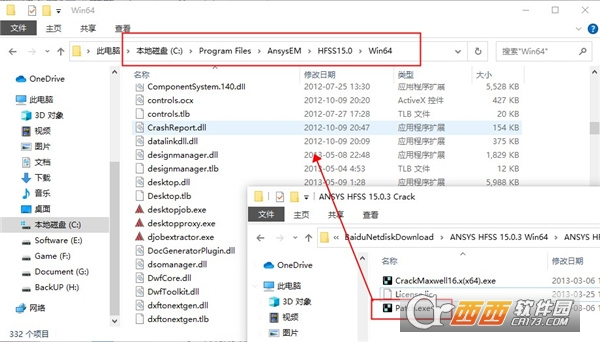

10、将patch.exe补丁复制到软件的根目录下；

默认路径：C:Program FilesAnsysEMHFSS15.0Win64

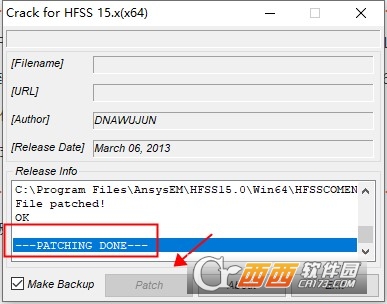

11、以管理员身份运行patch.exe，点击patch即可完成激活；

12、至此，ANSYS HFSS 15安装完成

ansys hfss15亮点功能

自适应网格剖分技术

迭代式网格加密：系统自动识别高场梯度区域并局部加密，直到S参数或场量收敛至用户指定精度，无需人工反复尝试网格尺寸。

多种求解器集成

频域有限元法（FEM）：标准求解器，适用于任意三维无源结构。

本征模求解器（Eigenmode）：计算谐振腔、波导截止频率等。

瞬态求解器（Transient）：时域反射（TDR）与宽带信号分析。

积分方程求解器（IE）：适合电大尺寸辐射/散射问题（与FEM混合使用）。

天线设计全链路支持

自动计算增益、方向性、辐射效率、3D远场方向图。

极化和场分量后处理：球形分量、圆极化分量、Ludwig第三定义分量、轴比（AR）。

天线阵列工具：自动生成矩形/六边形栅格阵，支持单元级端口馈电与波束扫描。

高速互连与信号完整性

从PCB、封装到连接器、过孔的S参数提取。

TDR转换、眼图生成、通道工作链路仿真（与AnsysDesigner协同）。

电磁兼容/电磁干扰（EMC/EMI）分析

辐射发射：计算设备在自由空间或屏蔽腔体内的辐射场分布。

传导发射：提取电源分配网络（PDN）阻抗，评估去耦电容布局效果。

系统内耦合：天线-天线隔离度、机箱-线束串扰。

高性能计算（HPC）

支持分布式频率扫描（每个频率点分配到不同CPU核/节点）、混合求解（FEM+IE）、GPU加速（矩阵求解阶段）。

参数化建模与优化

所有几何尺寸、材料属性、端口位置均可参数化，内置梯度法、模式搜索、遗传算法等优化工具，可自动调整设计以达到目标增益、带宽或S参数。

ansys hfss15无法设置对称边界条件

常见原因

模型面不满足对称条件：对称面必须是暴露在背景中的平面，不能是曲面、非平面或被其他物体完全包裹的面。

求解类型不匹配：对称边界仅支持模式驱动（Modal）与本征模（Eigenmode），不支持终端驱动（Terminal）。

端口与对称面冲突：对称面上不能直接定义波端口/集总端口，需将端口偏移至对称面外。

操作路径错误：误选“Master/Slave”而非“Symmetry”边界。

正确设置步骤

确认求解类型：HFSS→SolutionType→选Modal或Eigenmode。

选中对称平面：必须是单一、平整、外露的面。

分配对称边界：

右键→AssignBoundary→Symmetry。

类型选择：

PerfectESymmetry（电壁）：电场垂直对称面，阻抗乘法器设为2。

PerfectHSymmetry（磁壁）：磁场垂直对称面，阻抗乘法器设为0.5。

修正端口：端口面需完全位于对称面一侧，不可跨对称面。

验证：运行自适应网格，对称面网格会自动匹配，无报错即可。

ansys hfss15怎么设置多个激励端口

批量分配端口：首先建立好所有的馈电结构（如波导端口截面或集总端口的积分线区域）。按住键盘上的Ctrl键，用鼠标依次选中所有需要设置为端口的面或边。然后点击菜单栏的HFSS->Excitations->Assign->WavePort（或LumpedPort），软件会自动按顺序生成Port1,Port2,Port3等多个端口。

查看多端口S参数：默认情况下，HFSS在求解时会自动遍历所有端口进行激励，因此仿真结束后，你直接在结果（Results）中查看S矩阵（如S11,S21,S31等），即可得到各端口之间的传输与反射特性。

自定义幅相激励（EditSources）：如果你想模拟多个端口同时馈电且带有特定相位差（例如相控阵天线或差分信号）的场景，可以在仿真完成后，点击菜单栏的HFSS->Fields->EditSources。在弹出的对话框中，你可以自由修改每个端口的幅度缩放因子（ScalingFactor）和相位偏移（OffsetPhase），从而快速得到任意馈电状态下的远场方向图或场分布，而无需重新进行网格剖分和求解。
