CAMWorks 2022 SP4中文激活版

CAMWorks 2022中文激活版是一款专为数控加工打造的智能化编程解决方案，用户可以对树上的项目进行压缩、展开、重命名和移动等操作，大幅降低了从设计转向制造的学习门槛，目录项的折叠、改名、层级移动等操作逻辑贴合设计师日常使用习惯，入门门槛更低！

CAMWorks 2022中文版安装教程

注意：CAMWorks是以插件的方式运行在SOLIDWORKS软件中，所以你的电脑必须先安装SOLIDWORKS软件才行。

1、在本站下载解压，得到CAMWorks 2022安装包；

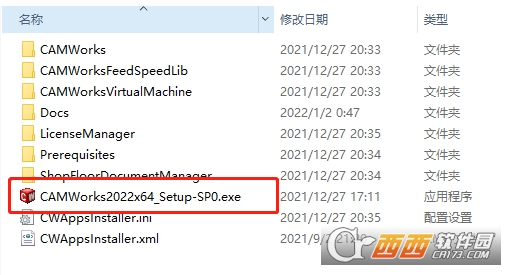

2、双击CAMWorks.2022.SP0.Win64.iso，点击CAMWorks2022x64_Setup-SP0.exe进入安装程序；

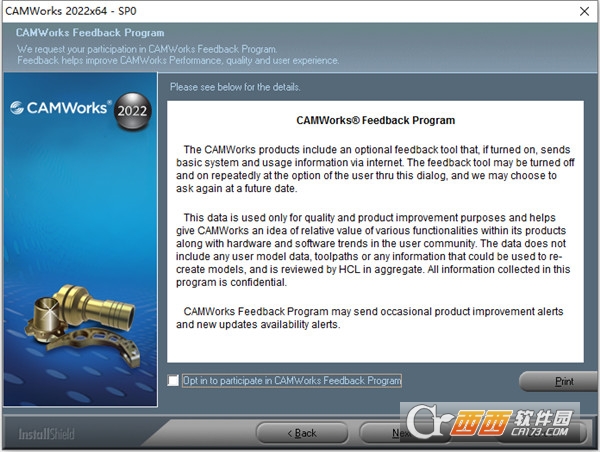

3、取消勾选，点击下一步；

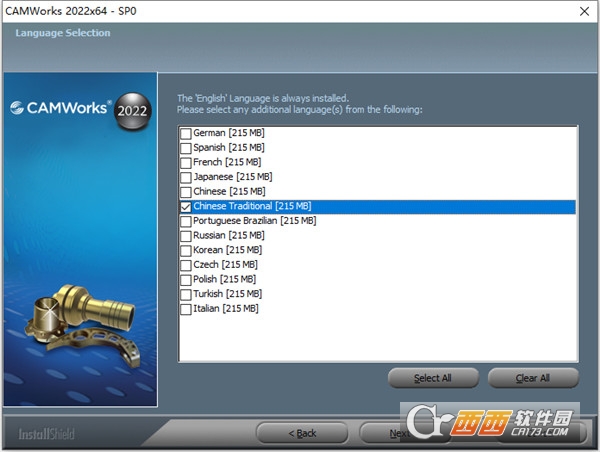

4、根据自己的需要勾选安装组件，选择简体中文语言，点击下一步；

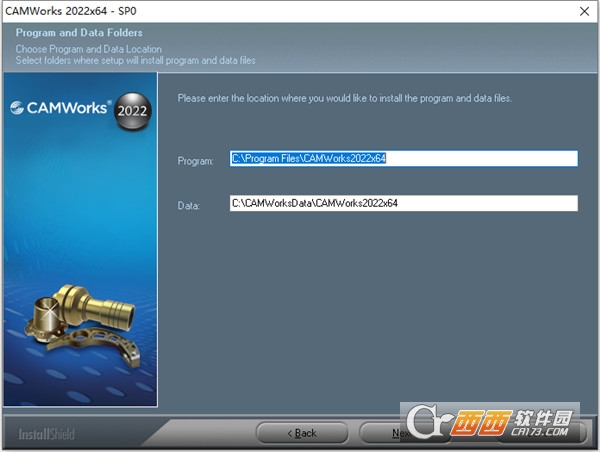

5、选择安装路径，点击下一步；

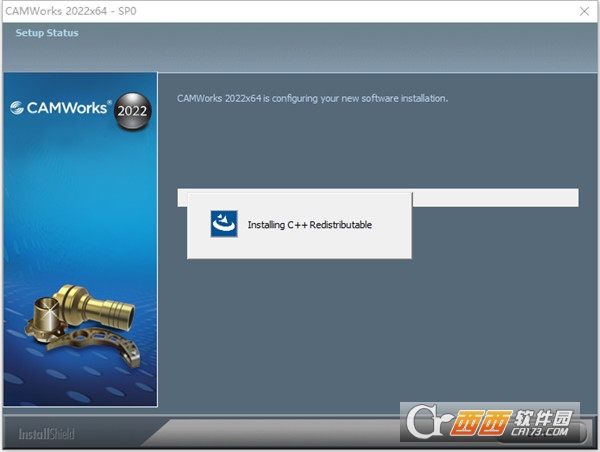

6、软件安装中，请用户耐心等待一会；

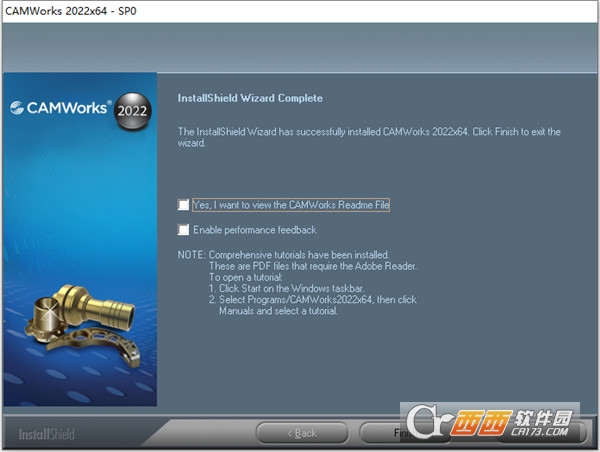

7、安装完成，运行软件即可打开CAMWorks 2022 SP0。

CAMWorks 2022 SP4亮点功能

自动特征识别（AFR）：打开一个三维实体模型后，CAMWorks会自动扫描并识别出所有可加工的特征，包括孔（通孔、盲孔、螺纹孔）、槽（开放槽、封闭槽）、型腔、凸台、平面等。用户无需手动选取几何，系统会将这些特征列在CAM树中。

基于规则的加工（TBM）：用户可以预先为不同类型的特征设定加工规则（例如“M6螺纹孔使用丝锥攻丝，转速800rpm，进给200mm/min”）。当AFR识别出M6螺纹孔时，软件会自动应用这条规则生成刀路，实现编程自动化。

知识库与技术数据库：CAMWorks内置了一个可自定义的技术数据库，其中包含刀具参数、切削速度、进给率、步距和切深等推荐值。用户只需选择材料（如6061铝合金）和加工操作类型（如粗加工），数据库会自动填充合理的加工参数。

MBD与PMI集成：如果三维模型中已经标注了产品制造信息（如公差尺寸、表面粗糙度符号），CAMWorks可以直接读取这些信息，并自动调整精加工余量或选择更精密的刀具路径策略，无需在CAM侧重复输入。

特征识别向导：对于复杂或非标准的几何形状，用户可以使用特征识别向导手动指导软件识别特征，定义特征的类型、方向和边界条件，然后将此识别模式保存为模板，供以后类似零件复用。

多轴加工策略：支持2.5轴、3轴、4轴和5轴定位加工（3+2轴）以及全5轴联动加工。提供的刀路类型包括粗加工、再粗加工、精加工、清根、流线加工、螺旋铣孔和侧铣等。

车削与车铣复合：支持车削中心的编程，包括外圆车削、端面车削、切槽、切断和螺纹车削。对于车铣复合机床，可以在同一个程序中混合使用车削和铣削操作，并支持C轴和Y轴加工。

线切割编程：支持2轴和4轴线切割编程，可用于冲压模具的凸模、凹模和脱料板的路径生成，支持多次切割（粗切、修刀）的参数设置。

毛坯自动更新：在加工过程中，每次操作后的毛坯形状会自动更新，并在后续操作中以当前剩余材料为基础计算刀路。用户可以在任意步骤查看三维毛坯的实时状态。

干涉检查与机床仿真：生成刀路后，可以运行完整的机床仿真，包括刀具、刀柄、夹具和机床的运动部件。软件会检测刀具与夹具之间的碰撞、刀柄与工件之间的干涉，以及主轴头与工件的接近问题。

加工过程管理：CAMWorks树支持将多个操作组织在一个“操作计划”节点下。用户可以拖拽操作来调整加工顺序，右键菜单支持压缩（禁用）、解压缩（启用）、重命名和移动操作。

后处理器定制：内置了针对主流控制器（Fanuc、Siemens、Heidenhain、Mazak、Haas等）的后处理库。用户可以使用后处理器编辑器来修改代码输出格式，添加自定义的M代码或G代码。

批量生成刀路：在一个装配体文件中包含多个零件时，可以一次性为所有零件运行AFR和TBM，批量生成刀路并输出为独立的NC程序。

CAMWorks 2022 SP4多轴铣削教程

步骤1：前期模型与基础配置

在SolidWorks打开待加工零件，检查模型无破面、冗余碎特征，完成模型修整；插件栏启动CAMWorks，自动生成CAM编程树。

右键机床目录→新建机床，机床轴数勾选5轴联动，选定对应机床后置处理器，保存机床配置。

新建零件设置，框选加工实体，设定工件坐标系（G代码编程原点），根据毛坯下料尺寸绘制/导入实体毛坯。

步骤2：提取特征或手动创建多轴加工面

优先使用自动特征识别AFR，软件自动抓取可加工曲面；异形无规则曲面右键手动【新建多轴曲面特征】，框选需要精加工的复杂型面，确认保存特征。

若沿曲线侧刃切削，建立引导草图，作为多轴切割驱动线。

步骤3：新建多轴铣削工序与刀具配置

右键加工特征→插入多轴铣工序，进入工序编辑面板；刀具库新建球刀/桶刀，填写刀具直径、刀尖圆角、刀柄长度，精加工优先选用桶形刀具提升效率。

轴控参数设置（核心）：在轴控制标签，两种常用方案：

垂直面：刀具轴始终垂直加工曲面；

切削方向倾斜：设定固定倾角（常用10°~20°），软件自动避让干涉，新版本自带过切自动校验开关。

步骤4：切削参数与刀路预览

依据工件材质调取TechDB工艺参数，填写主轴转速、进给、每层切削余量，半精/精加工预留微量打磨余量。

点击预览刀路，实时查看走刀轨迹，出现抬刀异常、过切时退回参数页修改倾角与步距。

步骤5：刀路生成+仿真+后置出G代码

参数无误后生成完整刀具路径；右键工序启动VM虚拟机仿真，全程模拟机床实际走刀，排查夹具、工件碰撞问题。

仿真合格，选中工序执行后置处理，匹配前期机床后处理，导出对应系统NC程序。

CAMWorks 2022 SP4编程教程

1、软件启动与模型准备

SolidWorks打开加工零件，工具-插件勾选CAMWorks，软件侧边自动生成CAM特征树；导入STEP/IGES模型需先行修复模型几何缺陷。

工艺前期规划：区分粗加工、半精加工、精加工、钻孔工序，规划加工顺序。

2、机床、毛坯、加工坐标系设定

右键CAM树【机床】→添加铣/车机床，3轴/5轴按需选择，绑定对应机床后置文件。

右键【零件设置】，选定加工零件，设定工件零点（XY基准、Z轴工件顶面）；使用实体/方框两种方式定义毛坯外形尺寸。

3、智能提取加工特征

点击【自动特征识别AFR】，软件自动拆分型腔、通孔、沉头孔、外轮廓等全部加工特征；软件识别遗漏特征，右键手动新增特征（开槽、异形曲面、螺纹孔）。

MBD模型自动读取图纸公差，开启TBM公差加工，软件依据公差自动微调切削余量。

4、创建加工工序、选配刀具与工艺参数

选中对应特征，依次创建：粗加工（VoluMill高速开粗）→半精铣→精加工→钻孔攻丝。

刀具从内置刀库选用，非标刀具手动录入参数；调取工艺库参数，也可手动修改转速、进给、切削深度，自定义参数可存入专属工艺库。

5、生成刀路+仿真验证

单工序或全工序批量生成刀路，单工序预览刀路，异常参数即时调整。

全工序完成后整机仿真，检查撞刀、余量不足、过切等问题，反复优化参数。

6、后置处理输出NC程序

仿真无误，选中全部工序，启动后置输出，选择对应数控系统（法兰克、西门子等）后处理，生成机床可用G代码；可同步导出加工工艺单。

补充：装配体编程要点

装配环境下编程，选定目标加工零件，识别工装夹具实体，编程时开启夹具避让，防止刀具磕碰压板、台钳等辅具。
