天河THCAD V24[三维机械版]正式版

天河THCAD V24[三维机械版]正式版是天河软件自主研发的国产三维机械CAD核心工具，面向国内制造业量身打造，集通用设计平台、机械工程图与三维建模于一体，同时兼容国产操作系统与处理器，为替代国外同类软件、保障企业设计数据安全提供了切实可行的解决方案。

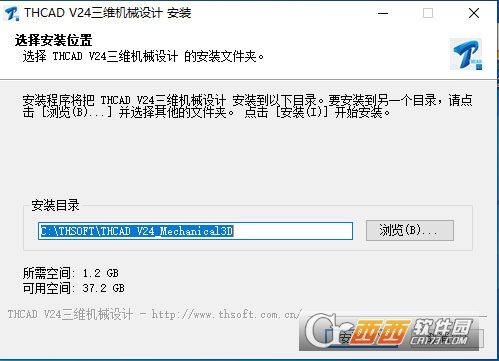

天河THCAD V24三维机械版安装教程

1、从本站下载安装包，直接选择安装即可

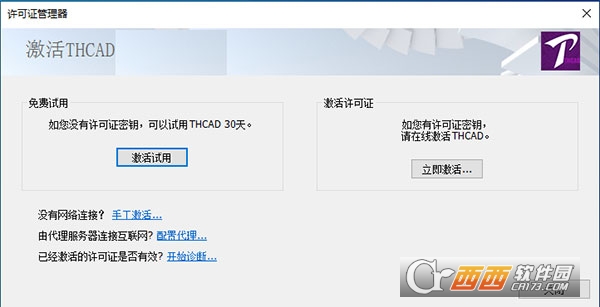

2、软件提供30天的免费体验时间

3、如果使用满意，可以选择激活获取更多权限

天河THCAD 3D机械版主要功能

参数化与直接建模双模驱动：软件灵活支持参数化建模与直接建模两种主流模式。参数化建模通过尺寸与几何约束精准定义零件特征，极大方便了齿轮等标准件的参数迭代修改；而直接建模则摆脱了特征树的束缚，允许设计师直接对模型进行拖拽、修剪与布尔运算，非常适合快速调整现有模型或进行概念设计。

内置丰富的机械特征库：针对机械行业的高频设计需求，软件预置了海量的标准化特征库。无论是轴类零件的键槽、退刀槽，还是盘类零件的孔系、凸台，用户都无需从零绘制，只需调用对应特征并输入基础参数，即可一键生成符合工程规范的零件结构，大幅提升建模效率。

全流程工程图输出与兼容：具备强大的三维转二维能力，能够基于三维模型快速生成符合国家标准的机械工程图。同时，软件完全兼容标准的.dwg格式，不仅能完美替代AutoCAD，还能与各类第三方专业CAD应用程序创建的数据进行无缝集成，保障了设计工作流的延续性。

深度契合国产化生态：作为国产工业软件的代表性产品，它从底层架构上深度适配国内的机械设计标准与企业操作习惯，为企业提供了“高效、安全、易用”的三维设计环境，是保障企业设计数据安全、实现软件正版化与国产替代的优质选择。

天河THCAD 3D机械版序号字体怎么修改

在天河THCAD中，序号（球标）的字体样式通常由系统内置的文字样式控制。如果您需要修改序号的字体，可以通过调整文字样式来实现，具体操作如下：

打开天河THCAD软件，进入任意一个图纸文件。

在顶部菜单栏中找到并点击【格式】，在下拉菜单中选择【文字样式】（或者直接在命令行输入STYLE并回车）。

在弹出的“文字样式”对话框中，找到专门用于序号的样式名称，通常为THXuhaoStyle（这是天河系统默认针对序号的字体样式）。

选中该样式后，在下方的“字体”区域，您可以修改“字体名”为您需要的字体（例如改为仿宋、黑体等）。

修改完成后，点击【应用】并【关闭】。此时，图纸中所有使用该样式的序号字体都会自动更新。

注：如果您希望新建的文件默认使用该字体，可以打开软件安装目录下的模板文件PCCAD.DWT，按上述步骤修改并保存模板即可。

天河THCAD 3D机械版标题栏怎么设置

天河THCAD提供了非常灵活的标题栏定制功能，支持一键调用国标模板或进行深度的企业个性化定制。

方法一：快速调用与基础设置

在顶部菜单栏点击【机械】，选择【图纸】下的【图纸设置】（或直接使用快捷键TZ）。

在弹出的“图纸设置”对话框中，您可以直接设置图幅大小（如A3、A4）、绘图比例、布置形式等。

在“标题栏”一栏中，软件内置了多种符合国家标准的标题栏样式，您可以直接下拉选择并预览，点击确定即可一键生成。

方法二：深度自定义企业标题栏

如果内置的标题栏不满足需求（例如需要添加企业Logo或特定字段），您可以按以下步骤操作：

同样在【图纸设置】中确认您当前使用的标题栏文件名（例如“标题栏1.dwg”）。

打开天河THCAD的安装目录，找到Title文件夹，在里面找到对应的标题栏.dwg文件并用软件打开。

在编辑界面中，您可以像编辑普通CAD图块一样，删除原有的属性定义，使用【多行文字】命令添加您的企业名称、Logo或其他固定信息。

编辑完成后，保存该.dwg文件。

回到您的设计图纸中，重新调用该标题栏，它就会变成您自定义的样式。如果希望以后新建图纸默认使用此样式，记得同步修改模板文件pccad.dwt中的相关设置。

中文名：天河THCAD V24[三维机械版]

MD5值：30d6e812c07c118199f514f229b3e5ad
