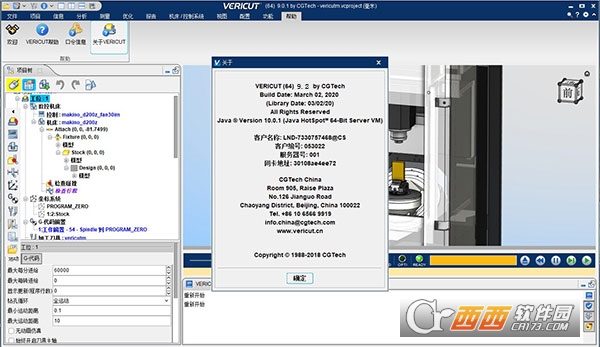

vericut9.2仿真软件中文版

vericut9.2仿真软件中文版是由美国CGTech公司倾力打造的专业级CNC数控加工仿真与验证系统，缩短调试时间并提高机床利用率，广泛应用于航空航天、汽车模具、医疗器械及精密零件加工领域。

vericut9.2安装教程

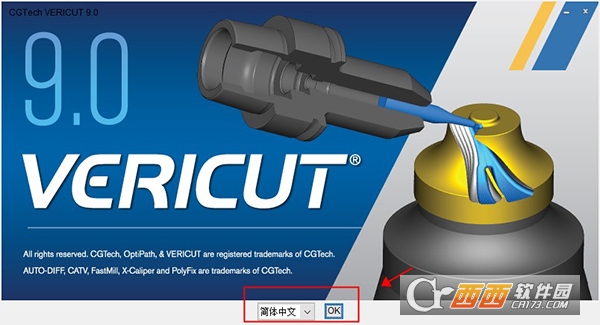

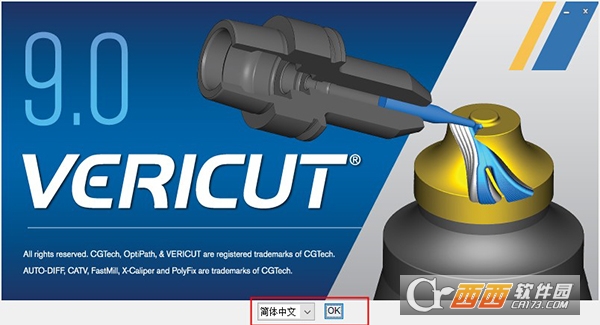

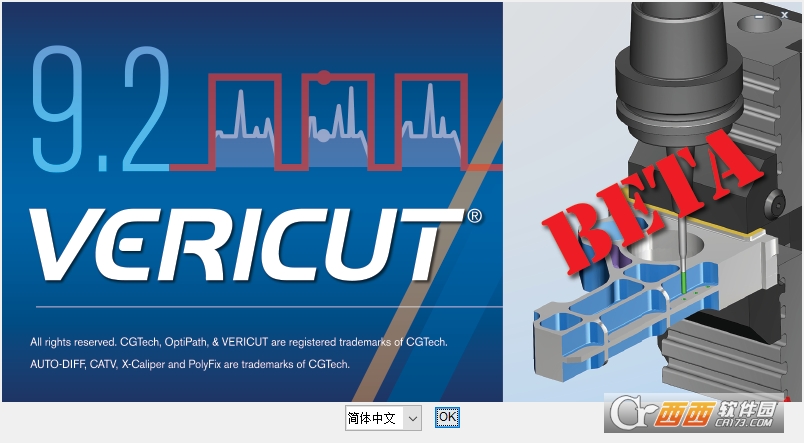

1、下载安装包并解压缩，双击运行“vericut_install_v922.exe”开始安装，选择语言中文简体

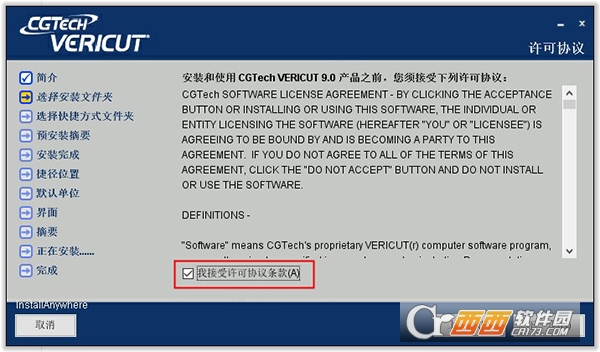

2、阅读软件协议，勾选我接受许可协议条款

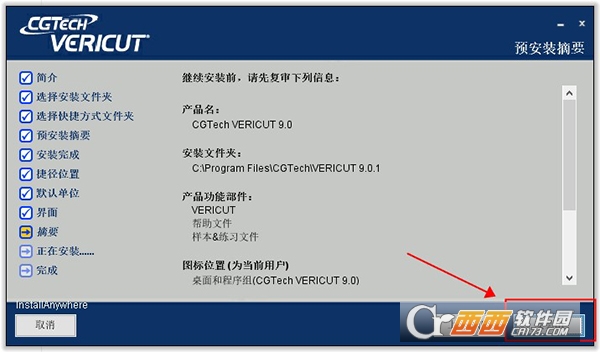

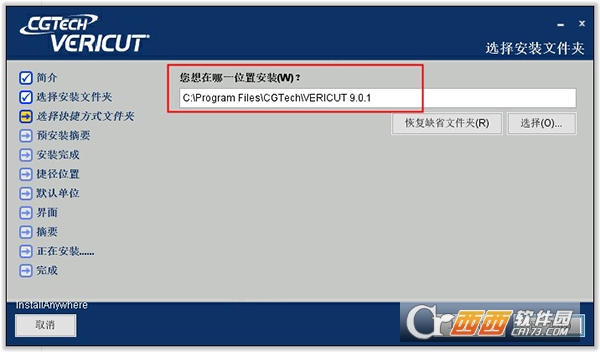

3、选择软件安装位置，可自行更换安装路径

4、注意，这里选择“在本机安装口令服务器”，然后点击下一步

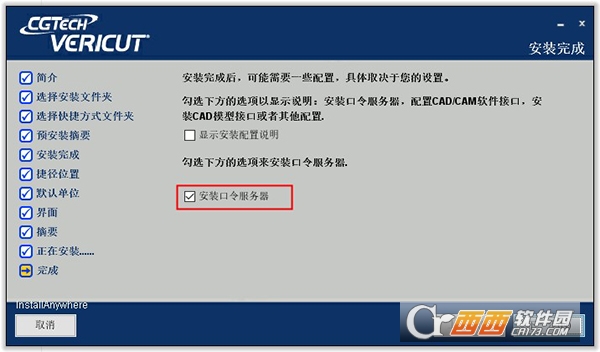

5、点击完成即可，退出主程序安装向导，会自行安装口令服务器，如果没有，你也可以运行“license_server_install.exe”开始安装，选择语言；

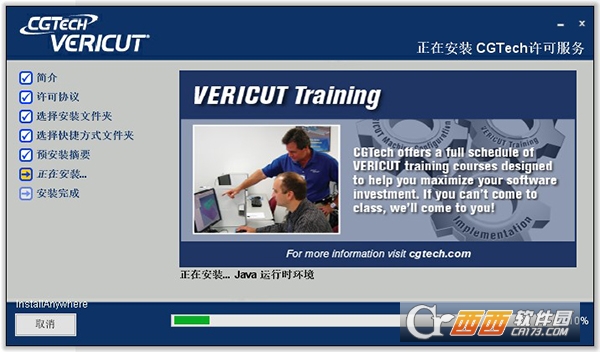

6、现在开始安装CGTech许可服务

7、一样的，阅读许可服务协议，勾选我接受协议，选择安装位置，默认即可，自行选择是否创建CGTech许可服务的快捷方式，一切准备就绪，点击安装；

8、一样的，阅读许可服务协议，勾选我接受协议，选择安装位置，默认即可，自行选择是否创建CGTech许可服务的快捷方式，一切准备就绪，点击安装；

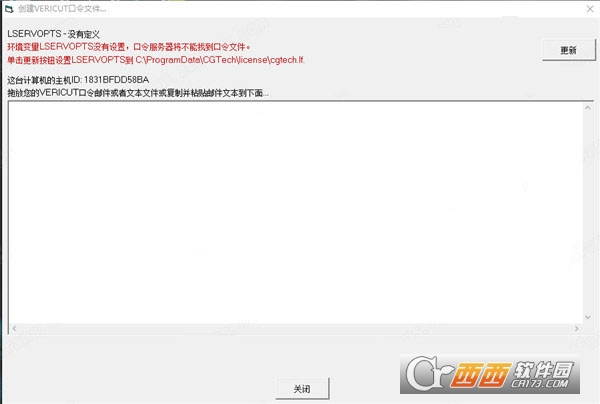

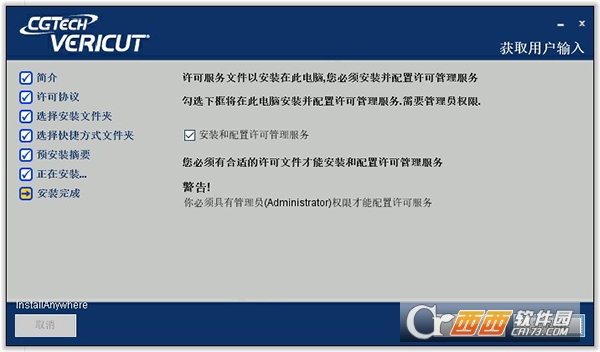

9、如果勾选了“安装和配置许可管理服务”，那么会出现以下界面，创建VERICUT口令文件，先不要管它，不要有任何操作也不要关闭

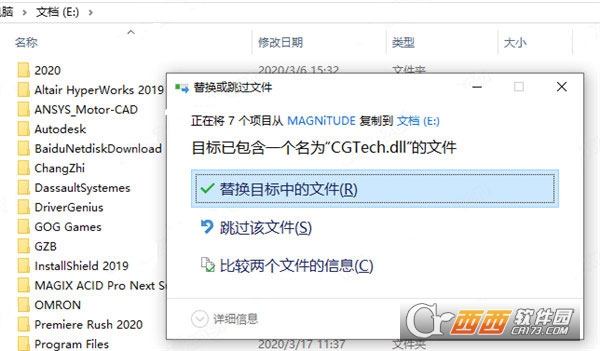

10、将ProgramData文件夹复制到C盘跟目录下，再将Program Files文件夹复制到软件安装根目录下；

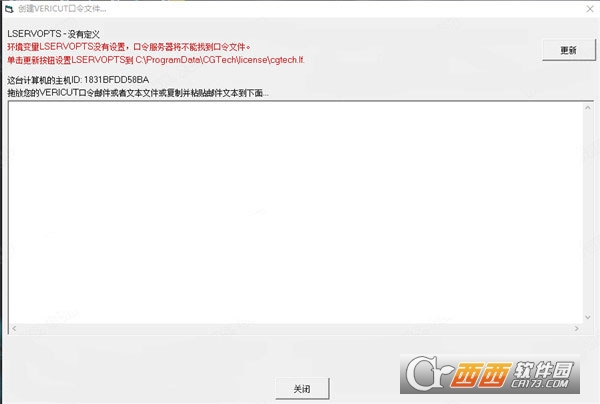

11、将cgthech.lf口令文件拖放该界面中，然后点击更新

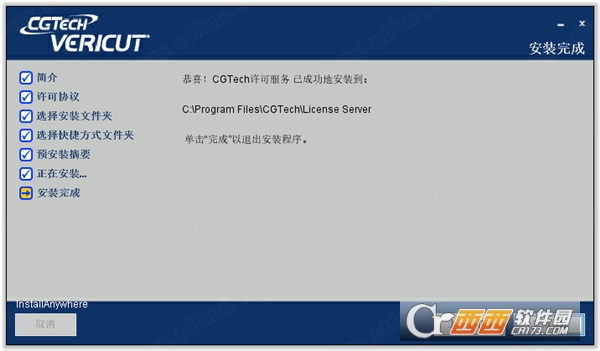

12、正在安装/启动服务，稍等一会，CGTech许可服务安装成功，点击完成退出

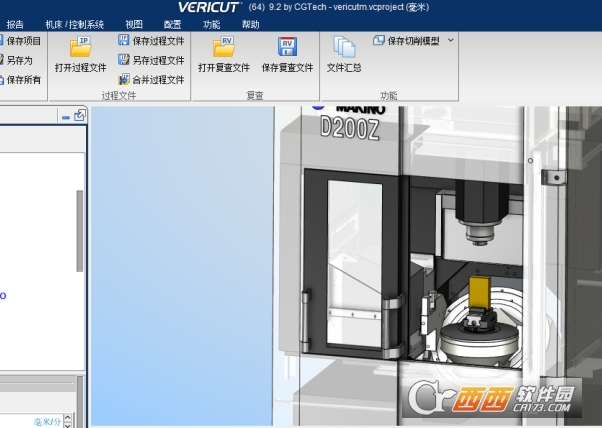

13、安装完成，运行软件即可免费使用了

vericut9.2新增功能

全新的现代化64位框架：软件底层架构全面升级，突破了旧版本的性能瓶颈，能够更流畅地加载和仿真超大规模、高复杂度的机床模型与加工程序。

增强的模态工具箱：优化了用户交互界面与操作流程，大幅提升了机床配置、刀具设置等日常工作的生产力。

极快的区域再生时间：在仿真过程中，针对局部修改后的材料去除模型再生速度得到了质的飞跃，显著缩短了调试等待时间。

ViaInspector板面分析工具：引入了全新的分析模块，能够对加工表面进行更深度的检测与评估。

带实时探测的系统示波器与原理图实时绘图：增强了仿真过程中的数据可视化能力，方便用户在仿真运行时实时监测机床各轴的运动状态与关键数据。

全新的AI助手（ProPilot和ProTutor）：引入了智能化辅助功能，能够为用户提供更智能的操作指引与问题解答，降低学习门槛。

单用户和便携安装模式：提供了更灵活的软件部署方案，满足不同企业环境下的安装与使用需求。

vericut9.2曲面到实体转换器

在VERICUT9.2中，并没有一个名为“曲面到实体转换器”的独立功能按钮，但软件具备强大的模型处理能力，能够很好地兼容和处理由曲面构成的3D模型（如夹具、毛坯或机床组件）。

通常，用户在导入STEP、IGES等格式的曲面模型时，VERICUT会在后台将其自动转换为内部专用的实体格式（例如.plty文件）以便于进行高速的布尔运算和碰撞检测。为了保证转换后的实体模型既精准又不会导致仿真卡顿，建议注意以下设置：

控制建模公差：在将模型导入VERICUT或从CAM软件导出时，需要设置合理的转换公差。通常建议将接口或导出公差设置为最终加工要求公差的1/2到1倍。例如，如果你的加工精度要求是0.001mm，那么模型转换的公差建议设置为0.0005mm左右。

避免过高的精度陷阱：不要盲目追求极致的模型精度。如果公差设置得过小（如远小于加工需求），会导致生成的实体面片数量激增，不仅会拖慢仿真速度，有时甚至会因模型过于复杂而产生虚假的刀痕或碰撞报警。

??VERICUT9.2的刀头位置不对的原因及解决方法

在VERICUT中仿真时，如果发现刀头位置偏移、歪斜（例如歪了90度）或与实际加工位置不符，通常是由以下几个核心原因导致的，你可以按照对应的方法进行排查：

1.CAM软件接口或后处理问题（最常见）

原因：很多时候，刀具姿态不对是由于从CAM软件（如UG/NX、Mastercam等）导出到VERICUT的接口存在Bug，或者是后处理程序生成的代码与VERICUT中的虚拟机床定义不匹配导致的。

解决方法：

手动修正装夹位置：这是一个临时的“笨办法”，可以在VERICUT的刀具库中，手动将出错刀具的装夹位置（MountingPosition）坐标修改为0,0,0，看是否能恢复正常。

检查RTCP/五轴代码：如果是在进行五轴加工仿真时出现刀具乱跑或位置错误，请检查NC程序中是否包含了正确的RTCP（刀尖点跟随控制）指令（如西门子的TRAORI或海德汉的M128等），并确保VERICUT中的机床控制系统配置已正确开启了对应的五轴转换功能。

更新接口/模板：尝试更新CAM软件的VERICUT接口插件，或者直接修改VERICUT的项目模板文件，以规避已知的接口Bug。

2.刀具基准点与装刀点设置错误

原因：刀具在VERICUT中定义的基准点（GaugePoint/MountingPoint）与CAM软件或实际机床的装刀点不一致。特别是在车床加工中，主轴套与刀具基准点的对齐非常关键。

解决方法：

使用“自动对刀点”功能：在VERICUT的刀具信息面板中，修改刀具的长度参数后，点击“自动对刀点”（或类似的重置基准点按钮），软件会自动将坐标原点吸附到刀尖或指定的基准位置。

统一零点定义：确保VERICUT中机床模型的零点与CAM编程时的工件坐标系（WCS）零点逻辑保持一致。建议在建模时就将夹具、主轴套等组件的零点与机床零点精准关联。

3.虚拟机床模型构建偏差

原因：导入的机床3D模型本身在建模时，其运动轴的中心线或主轴端面与实际物理尺寸存在偏差。

解决方法：检查虚拟机床的树状结构，确认主轴、转台等运动组件的旋转中心（PivotPoint）和行程限位是否按照机床说明书进行了精确配置。

6篇来源

VERICUT如何进行多轴加工仿真？

VERICUT的实体比较模块怎么用？

VERICUT怎么设置切削毛坯？

vericut9.2的刀头位置不对的原因及解决方法

1.CAM软件接口或后处理问题

原因：很多时候，刀具姿态不对是由于从CAM软件（如UG/NX、Mastercam等）导出到VERICUT的接口存在Bug，或者是后处理程序生成的代码与VERICUT中的虚拟机床定义不匹配导致的。

解决方法：

手动修正装夹位置：这是一个临时的“笨办法”，可以在VERICUT的刀具库中，手动将出错刀具的装夹位置（MountingPosition）坐标修改为0,0,0，看是否能恢复正常。

检查RTCP/五轴代码：如果是在进行五轴加工仿真时出现刀具乱跑或位置错误，请检查NC程序中是否包含了正确的RTCP（刀尖点跟随控制）指令（如西门子的TRAORI或海德汉的M128等），并确保VERICUT中的机床控制系统配置已正确开启了对应的五轴转换功能。

更新接口/模板：尝试更新CAM软件的VERICUT接口插件，或者直接修改VERICUT的项目模板文件，以规避已知的接口Bug。

2.刀具基准点与装刀点设置错误

原因：刀具在VERICUT中定义的基准点（GaugePoint/MountingPoint）与CAM软件或实际机床的装刀点不一致。特别是在车床加工中，主轴套与刀具基准点的对齐非常关键。

解决方法：

使用“自动对刀点”功能：在VERICUT的刀具信息面板中，修改刀具的长度参数后，点击“自动对刀点”（或类似的重置基准点按钮），软件会自动将坐标原点吸附到刀尖或指定的基准位置。

统一零点定义：确保VERICUT中机床模型的零点与CAM编程时的工件坐标系（WCS）零点逻辑保持一致。建议在建模时就将夹具、主轴套等组件的零点与机床零点精准关联。

3.虚拟机床模型构建偏差

原因：导入的机床3D模型本身在建模时，其运动轴的中心线或主轴端面与实际物理尺寸存在偏差。

解决方法：检查虚拟机床的树状结构，确认主轴、转台等运动组件的旋转中心（PivotPoint）和行程限位是否按照机床说明书进行了精确配置。
