MagiCAD 2026 UR2 for Revit 2026正式版

MagiCAD 2026 UR2 for Revit 2026正式版是普罗格玛面向建筑机电工程推出的BIM设计插件，深度嵌入Revit2026工作环境，为暖通、给排水、电气专业提供从建模到出图的全流程支持，是高校宿舍、公共建筑等项目机电BIM设计的专业工具。

MagiCAD2026核心功能

全专业机电设计：覆盖暖通（HVAC）、给排水、强弱电、消防喷淋、通风排烟等专业，内置百万级参数化构件库，无需手动建族即可快速调用。

智能建模与自动连接：支持快速布线、智能连接、自动尺寸调整，风管/水管/电缆桥架绘制时可自动识别连接关系并生成管件。

内置工程计算：无需离开Revit即可执行压力损失、声级、水力计算、电气负载分布等集成计算，自动生成符合审图要求的计算书。

碰撞检测与管线综合：自动检测管线之间、管线与结构之间的碰撞，生成碰撞报告，支持智能优化排布，减少施工返工。

支吊架设计模块：提供集选型、生根、编辑、安全校核、材料统计、装配出图于一体的支吊架整体解决方案，支持通用/厂商/抗震支吊架，可联动更新。

能源分析与负荷模拟：实时模拟系统负荷，辅助碳中和设计决策，支持房间泄气量与热量损失计算。

MagiCAD2026宿舍楼图纸怎么制作

以宿舍楼机电设计为例，基本流程如下：

项目准备

安装Revit2026并加载MagiCAD2026插件，完成授权激活。

导入或链接建筑/结构底图，建立轴网、标高、房间信息。

在MagiCAD项目管理中创建各专业文件夹体系（风、水、电等）。

暖通专业建模

绘制风管系统：选择风管类型，指定起点终点绘制送风/回风/排风管道，软件自动生成弯头、三通等管件。

布置风口、风阀、风机盘管、新风机组等设备，从MagiCAD构件库中直接调用真实产品模型。

进行水力计算与负荷模拟，验证系统性能。

给排水专业建模

绘制给水、排水、热水、消防喷淋管道，设置管径、坡度、标高。

布置卫生器具、水泵、水箱、喷淋头等设备，软件自动识别连接关系。

执行水力计算，生成计算书。

电气专业建模

绘制电缆桥架、线管，布置配电箱、插座、灯具、开关等设备。

进行电气回路连接与负载计算，生成系统图。

管线综合与碰撞检测

运行MagiCAD碰撞检测功能，检查各专业管线之间及与结构的冲突。

根据碰撞报告调整管线标高、走向，优化排布，重点处理走廊、管井、机房等密集区域。

支吊架布置（如需）

使用MagiCAD支吊架模块，根据管线参数自动选型并布置支吊架，支持综合支吊架与抗震支吊架。

出图与交付

生成平面图、系统图、剖面图、预留孔洞图。

导出材料清单（BOM），对接造价软件。

导出IFC或DWG格式交付施工方。

MagiCAD2026没有支吊架功能

MagiCAD2026本身自带支吊架模块，并不是没有支吊架功能，无法调出一般是下面几个原因：

1.模块未加载：安装软件时没有勾选支吊架组件，插件模块缺失，需要重新运行安装程序，勾选支吊架相关模块进行安装。

2.功能选项卡隐藏：Revit顶部MagiCAD工具栏被隐藏，在空白功能区右键，勾选MagiCAD支吊架选项卡，调出命令。

3.项目专业未开启：当前项目只启用了通风或管道模块，没有开启支吊架子模块，在项目设置里开启支吊架功能。

4.构件类型不支持：部分简易管线、自定义族无法自动生成支吊架，需要使用MagiCAD原生管道风管构件。

5.版本问题：UR2早期小版本存在模块加载bug，可升级软件补丁，重启Revit软件。

解决操作步骤：

1.关闭Revit软件，重新打开MagiCAD安装包，选择修改，勾选支吊架模块完成安装。

2.启动Revit，打开项目，在顶部MagiCAD菜单栏找到支吊架工具，可手动放置或者批量自动生成支吊架。

3.批量生成时，框选管道、风管，设置支吊架间距、型号，一键批量布置，还能统计支吊架工程量。

4.若依旧找不到，可在MagiCAD设置中重置插件配置，重新加载全部功能模块。

MagiCAD 2026 UR2 for Revit 2026新功能和更新内容

1、在数据集中输入特定数据管理

新版本引入了更智能和更灵活的产品数据管理功能，用于管理MagiCAD数据集。

最大的新增功能是能够为产品变体定义信息。现在，您可以为每个产品尺寸分配唯一的用户代码和产品变量，使整个过程更加灵活。

MagiCAD 数据集已经允许在类型属性中无缝修改数据并支持附加属性。通过添加特定类型的数据管理，您可以精确高效地定制数据集，以满足每个项目的要求。

2、MagiCAD 数据集 API

MagiCAD 的一个里程碑：现在，MagiCAD for Revit 已经推出了第一个外部 API。该 API 使得在 MagiCAD 数据集和其它软件应用或系统之间读写信息成为可能。这使得用户能够在 MagiCAD 上创建自动化的数据管理解决方案，简化产品相关信息的处理。

Revit中MagiCAD的数据集API为使用MagiCAD的公司提供了全新的产品数据管理能力。现在可以将MagiCAD数据无缝连接到公司的工作流程和其他可能正在使用的软件应用程序，并将BIM项目以外人员的产品数据带入MagiCAD。通过在产品类型级别进行智能管理，每个产品尺寸都可以单独控制，从而在项目数据管理中提供新的灵活性、效率和可靠性水平。

3、数据集的电子表格导入和导出

MagiCAD 数据集的新电子表格导入和导出功能使产品数据管理更加高效。现在，产品类别可以导出到 Excel 电子表格中，使您能够使用熟悉的 Excel 工具来组织、审核和编辑数据。

电子表格导出可以将多个产品类别合并到一个结构化的表格中，从而更容易一致地管理大型数据集。该功能使数据验证和编辑更加快速和有条理。

当数据导入回MagiCAD时，该工具会提供一个清晰的变更总结，确保在整个过程中对信息有完全的控制。

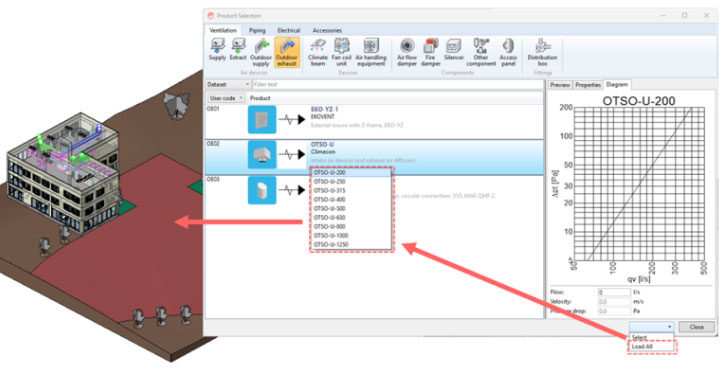

4、将所有产品类型加载到项目中

现在可以在产品安装时将所有可用的产品类型加载到项目中。这消除了以后单独添加新类型的需求，减少了设计工作中的中断。提前将所有产品类型加载到项目中可以显著提高效率并节省时间，特别是在许多不同变体可能会被使用的情况下。

5、使用项目向导更新现有元素

MagiCAD中的Project Wizard工具在项目设置中已被证明是有用的。该工具现已改进，以扩展其在项目后期阶段的使用。当项目中已经存在元素时，Project Wizard会更新它们的楼层和空间数据，而不是覆盖它们，从而允许该工具在项目任何阶段用于更新信息。该功能还支持IFC引用并管理空间边界的更改。

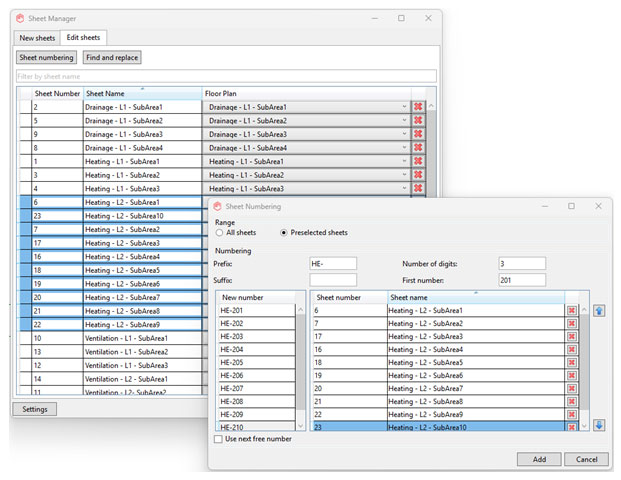

6、工作表管理器的改进

在工作表管理器工具中已添加工作表编号功能。这允许您使用相同的编号规则自动为多个工作表编号。要编号的工作表可以在Revit项目浏览器中或在编辑工作表对话框中选择。

此外，工作表管理器现在包括一个查找和替换功能，可以轻松地定位和更新工作表文本参数中的文本。

7、更新的BCF管理器窗口

BCF Manager 现在提供了一个更新的窗口，方便了问题管理的核心任务。新的布局使导航、审查和管理问题更加简单。结果是在协调项目参与者之间的问题时，工作流程更加顺畅和高效。

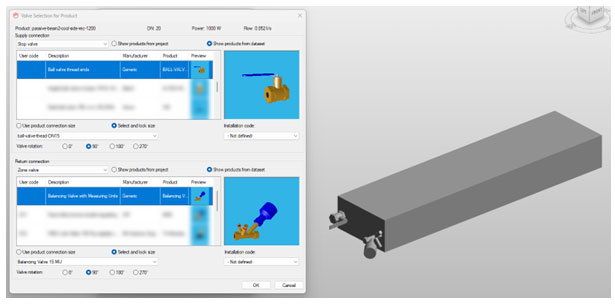

8、气候梁和风机盘管的阀门安装

Valve工具现在可以用于安装用于气候梁和风机盘管的阀门，以及散热器。该工具还允许使用区域阀门和其他阀门产品。这使得阀门安装到设备上更快更简单。

9、使用查找和替换调整散热器大小

查找和替换工具现在可以在项目发生变化时（例如更新系统属性或由于房间修改而调整的供暖功率需求）用于调整散热器的尺寸。

调整大小很容易。只需选择要调整大小的散热器并打开查找和替换工具。工具会自动打开一个散热器调整大小窗口，您可以在其中计算和选择新的散热器尺寸。

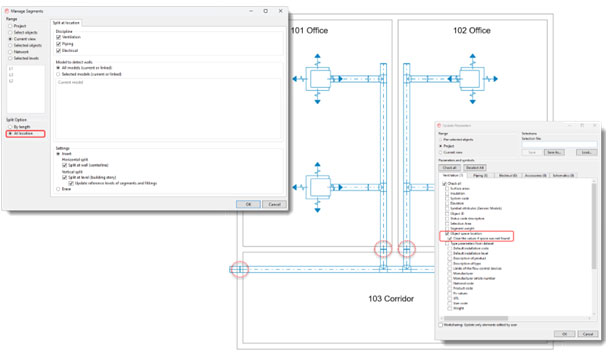

10、更新元素的空间信息

您现在可以使用“更新参数”工具轻松为元素应用空间名称和编号。空间信息将添加到元素参数中。

然而，系统段通常跨越空间边界，这使得为它们添加确切的空间名称和编号变得困难。现在，通过在“拆分段”工具中添加一个新的“在位置”选项，可以轻松管理这些情况。该选项会自动在墙或楼层的中点拆分段，并添加一个联合部分。然后可以单独为段的每个端点添加空间信息。当按楼层拆分段时，垂直立管段的参考楼层也可以自动更新。

在位置分割段的选项可以用于当前模型和链接模型。

11、可用性改进

多次可用性改进减少了不必要的点击和操作，并更好地与常见用户工作流程保持一致。

Revit 完成按钮现在可以使用回车键确认，而不是使用鼠标光标，从而加快了重复命令的完成速度。

当使用创建相似功能时，MagiCAD 现在在数据集选项卡中打开产品选择，而不是项目选项卡。

管道安装对话框可以在管道和排水系列之间进行筛选，当项目包含许多不同系列时，简化了系列选择。这也使得在整个MagiCAD中支持第三方排水系列成为可能。

更新参数工具现在包括一个名为“协作：仅更新用户编辑的元素”的新选项，以改进共享项目中的协作。启用后，仅更新当前用户保留的元素，不再锁定其他用户。

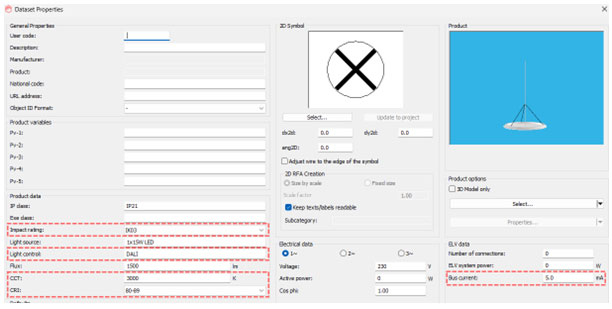

12、电气对象的新属性

电气对象的多个新属性提高了对国家属性集的支持，并生成更完整的物料清单。

冲击等级可以选择所有电气设备和电缆路径元素

总线电流可以为设备定义。总线电流值可以通过更新参数功能汇总到电路中。

灯具的附加属性包括显色指数（CRI）、相关色温（CCT）和用于灯光控制方法的描述字段。定义的CCT值也更新为Revit灯具的原生初始颜色类型参数。

13、更新电缆桥架和导管的缺失系统代码

更新参数功能现在允许您自动更新电缆桥架和管道系统元素的缺失系统代码。当启用新的电缆桥架和管道的缺失系统代码选项时，该工具会检查任何选定的段或配件是否缺少系统代码，并将它们分配给最近的具有系统代码的连接元素的系统代码。这有助于确保连接元素之间的一致性。

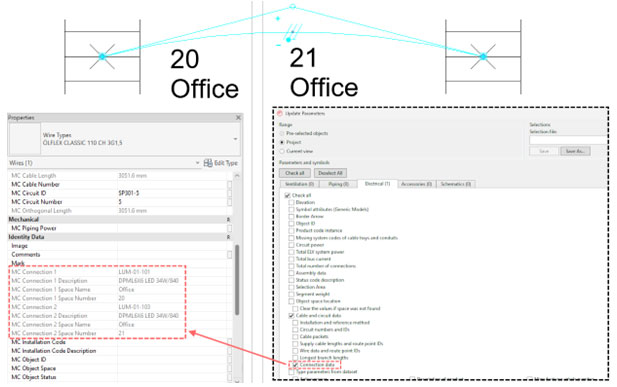

14、更新电线的连接数据

更新参数工具现在允许您根据连接到其端点的设备更新电线的连接数据。这些数据包括对象ID、描述和空间信息。物料清单中的电线也包含连接数据。

此外，电缆组件元素的 Object IDs 现在被添加到电路中，并作为电路信息的一部分传递到其供应电线。

15、批量安装的壁面距离定义

在Batch Install工具中，新的墙距离定义有助于防止吊架与墙壁发生碰撞，并确保吊架不会放置在远离防火墙的位置。

当在批量安装设置中选择“到墙的距离”选项时，定义的距离会自动应用于吊架元素和墙面之间。此选项可以应用于标准墙、防火墙或两者均可。防火墙是基于Revit墙元素中的“防火等级类型”参数来确定的。墙元素可以从当前模型或链接模型中读取。
