浩辰CAD暖通2025官方正版

浩辰CAD暖通2025官方正版是一款可同时适配浩辰CAD与ACAD平台的暖通专业插件，面向暖通空调、采暖设计工程师使用。软件具备智能图形识别能力，软件都提供了对应的专业模块，涵盖从平面图绘制到系统图生成、水力计算的完整设计链路。

浩辰CAD暖通2025新增功能

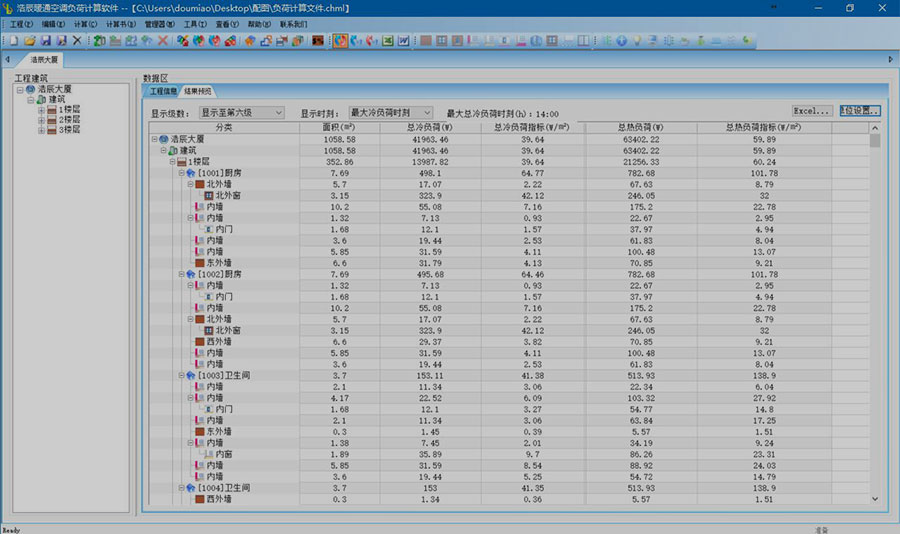

1、负荷计算

对房间进行自动搜索、智能过滤，全面识别房间形状、墙体、门、窗等图形信息，完全实现了负荷计算参数的“零输入”。

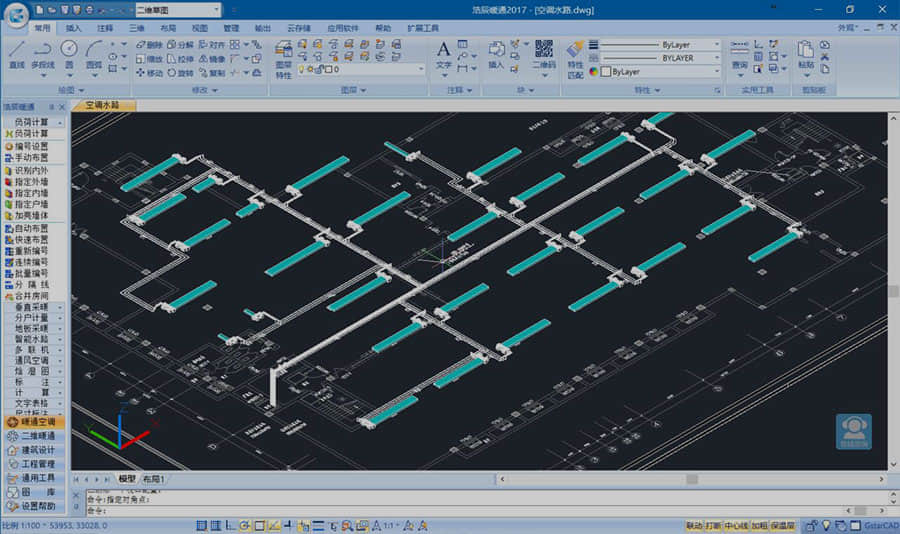

2、空调水系统

实现自由的管路系统设计和图形库扩充，设备与管线系统的自定义连接，标注信息与图形信息的实时联动等。

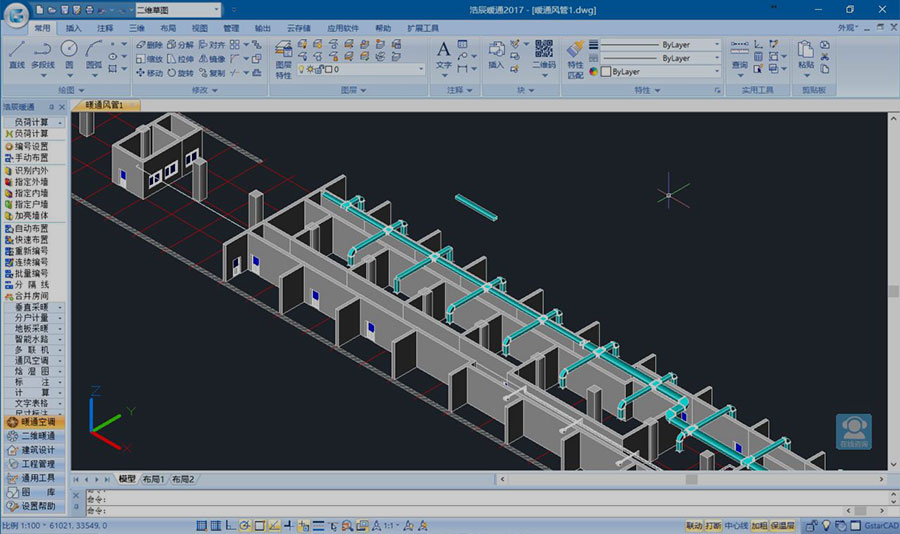

3、空调风系统

既能便捷的绘制二维施工图，还可以将二维图形零损失转换为三维效果图。

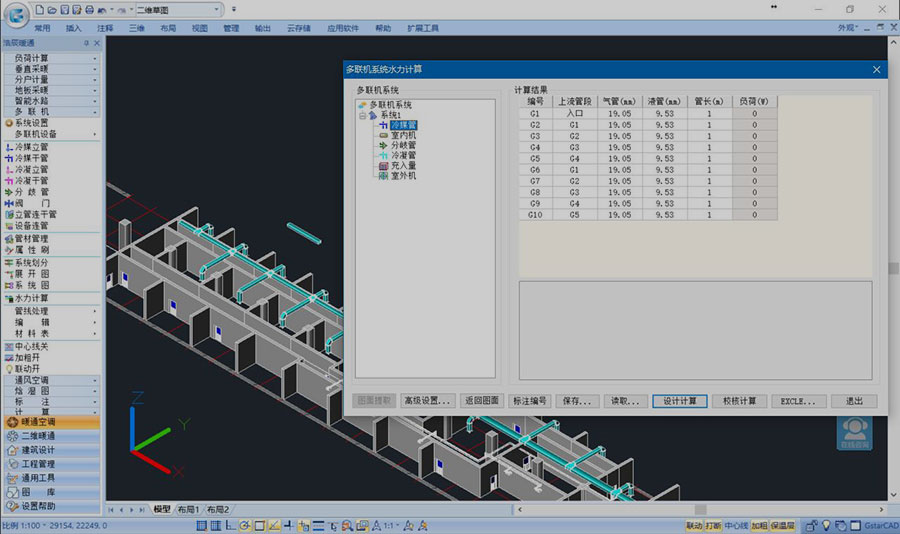

4、多联机系统

完全开放的设备、阀门数据库，用户机能将任意厂商的设备录入数据库，同时支持高级设置的本地化设计。

5、散热器系统

不仅实现平面图到系统的自动生成、实时预览，还提供强大的系统图编辑功能，任意散热器形式的替换、立管的整体移动等功能。

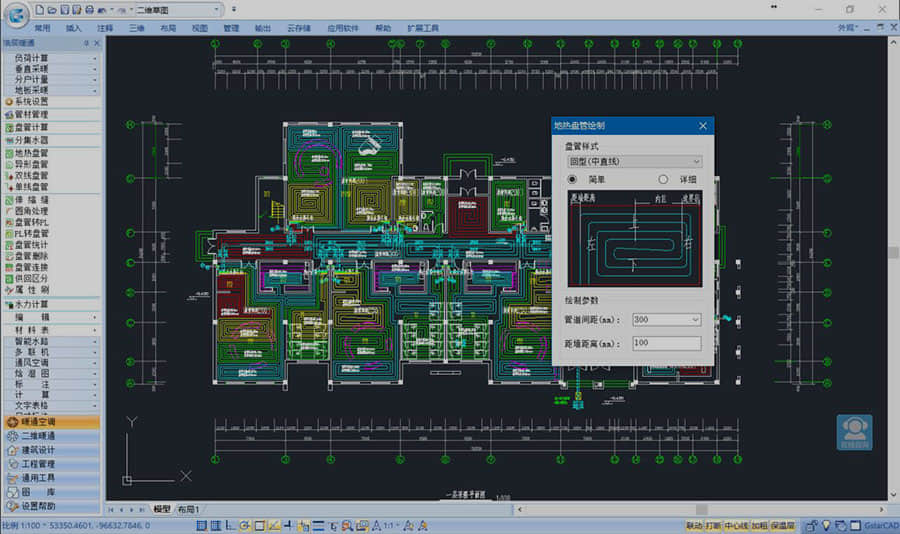

6、地板盘管系统

实时显示系统长度和盘管面积，可自由指定盘管出口位置，编辑功能与标注信息的数据联动，成倍提高设计效率。

浩辰CAD暖通2025通旁边的工具不见了

命令行调用：在命令行输入TOOLBAR并回车，在弹出的对话框中勾选“绘图”“修改”“标注”等所需工具栏，点击确定即可显示。

通过菜单栏调出：点击顶部菜单栏“视图”→“工具栏”，同样弹出工具栏选择对话框，勾选目标工具栏。

通过外观菜单调出：在软件界面右上角点击“外观”下拉菜单，选择“工具栏”进行勾选。

切换工作空间：如果多个工具栏集体消失，在界面左上角将工作空间切换至“传统界面”或“二维草图”模式，系统会自动加载预设的完整工具栏布局。

重置配置：若以上方法均无效，在命令行输入OP打开选项对话框，切换到“配置”选项卡，选中未命名配置后点击“重置”，确认后重启软件即可恢复默认界面。

浩辰CAD暖通2025绘制风管快捷命令

立风管布置：点击菜单栏的“暖通空调”→“通风空调”→“立风管”，即可调出“立风管布置”对话框。在对话框中设置风管类型、材料、截面宽高、风量等参数后，在图纸上指定位置即可布置立风管。

风管绘制：风管的平面绘制同样在“通风空调”子菜单下，选择对应功能后，对话框中的风管参数（如截面尺寸、标高、材料等）可实时调整，绘制过程中软件会根据风量自动计算流速和比摩阻，并以颜色标识是否在合理范围内。

关于快捷命令：该软件的风管相关操作没有独立的单键快捷命令，实际操作入口集中在暖通工具箱菜单中。如果希望提高效率，可以考虑将常用功能添加到自定义工具栏中。

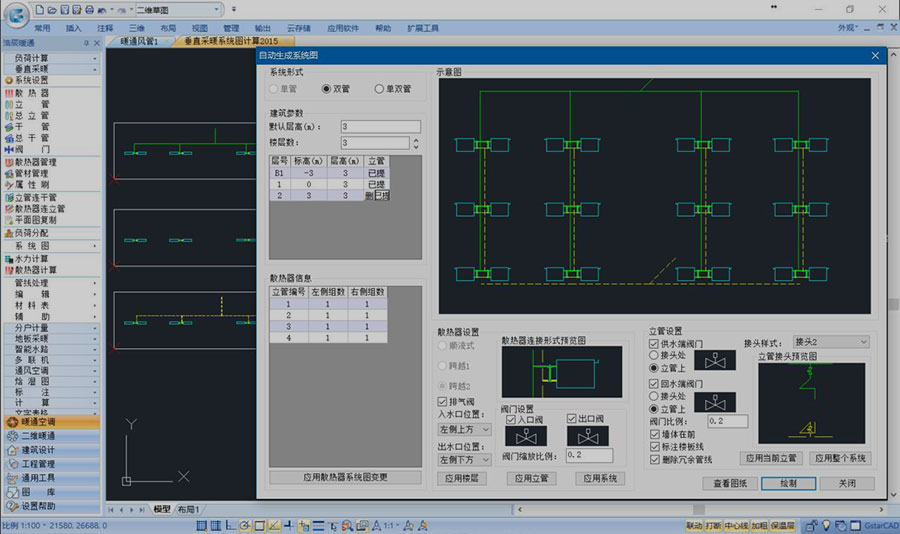

浩辰CAD暖通2025如何生成系统图

1.完成暖通平面图纸绘制，保证平面图房间、立管、散热器、风管构件绘制完整，检查构件属性信息无误。

2.在暖通菜单栏找到【暖通空调】，进入采暖或者通风模块，选择【系统图】，点击【自动生成系统图】。

3.在弹出设置窗口，选择系统形式，单管、双管或者单双管系统，设置楼层范围、散热器接管样式、阀门样式。

4.核对楼层信息、散热器参数，预览窗口查看系统图预览效果，按需修改阀门、排气阀等配件设置。

5.参数全部设置完成，点击生成，在绘图区指定系统图放置位置。

6.生成完成后，检查立管编号、标高、阀门标注，手动微调局部位置，完成系统图绘制。

7.通风风管系统图，可在通风空调模块，选择风管系统图生成命令，按同样流程提取平面信息生成风管系统原理图。
