ARES Electrical 2027中文正式版

ARES Electrical 2027中文激活版是德国Graebert公司打造的电气专业ECAD绘图工具，依托ARESCommander核心CAD引擎开发，原生支持DWG图纸格式，在多相导线插入、库管理、寻址效率与数据库引擎等方面进行了针对性优化！

ARES Electrical 2027功能详解

原理图绘制与导线管理

软件提供多相导线插入功能，用户可通过导线选项板的下拉菜单直接选择单相、两相或三相导线进行放置，简化了布线工作流。导线选项板还支持默认导线设置，便于统一项目中的导线规格。

元件库与库管理

内置超过5,000个符合IEC和ANSI标准的电气符号，涵盖继电器、接触器、线圈、电机、变压器及PLC模块等常用元件。新版引入了AEPACK原生打包格式，用户可将组件、符号和目录部件选项板中的完整库文件夹导出为单一文件，保留文件夹结构与相关DWG块依赖，便于在不同系统间迁移、备份或共享库内容。

自动寻址与交叉引用

寻址工具在手动寻址导航方面得到增强，新增了智能前进与后退选项，可自动跳转到下一个符合条件的导线或页面，避免逐页手动查找。寻址标签与交叉引用数据支持动态更新，当导线位置调整、页面插入删除或项目结构重排时，相关信息会自动同步，无需手动干预。

自动编号与报表

软件支持基于用户规则自动分配导线编号，并在父触点与子触点之间实时生成交叉引用。可自动生成物料清单、导线列表、端子列表和电缆芯线表，支持导出为Excel或HTML格式，便于采购与文档管理。

设计规则检查

内置实时设计规则检查引擎，可持续监控重复导线编号、浮动连接或短路等问题，并在项目树中直接显示错误提示，帮助用户在出图前发现并修正问题。

ARES Electrical 2027配置要求

最低配置

操作系统：Windows1064位、Windows1164位；支持macOS、Linux系统

处理器：多核Intel或者AMD处理器，主频2.0GHz以上

内存：8GB内存，复杂多页电气项目建议16GB起步

硬盘：至少3GB可用固态硬盘空间，用于软件安装与图纸存储

显卡：支持OpenGL4.0，具备2GB显存独立显卡

显示器：1920×1080分辨率显示器

推荐配置

操作系统：Windows1164位专业版

处理器：4核及以上多核处理器，主频3.0GHz以上

内存：16GB及以上内存，大型成套电气项目建议32GB

硬盘：NVMe高速固态硬盘，预留10GB以上可用空间

显卡：4GB及以上显存独立显卡，支持硬件图形加速

显示器：2K分辨率显示器，支持多屏，方便同时查看原理图与元件清单

ARES Electrical 2027新手入门

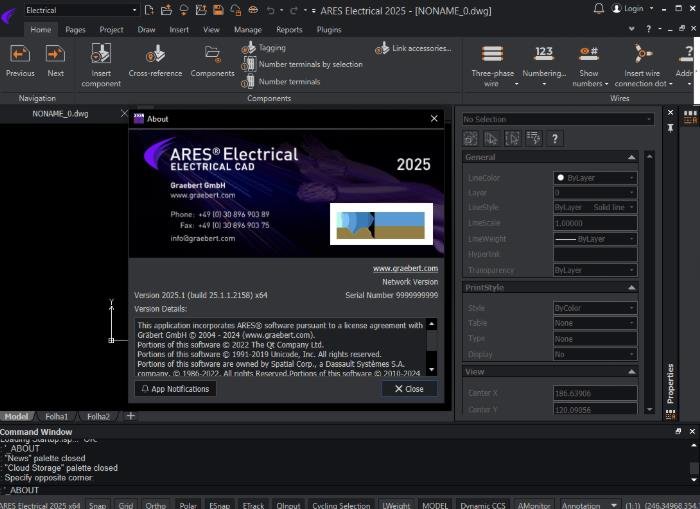

第一步：熟悉工作界面

启动软件后，界面由以下核心区域组成：顶部为ARES菜单与快速访问工具栏，功能区包含主页、页面、项目、绘图、插入、视图、管理、报表等选项卡；左侧为组件、导线、属性等选项板；中央为图形绘制区；底部为命令行窗口与状态栏。

第二步：创建电气项目

通过ARES菜单选择“新建项目”，在“管理”选项卡中配置项目设置，定义页面组和绘图标准。使用“页面”选项板添加图纸，为原理图的各个部分创建独立页面。

第三步：绘制原理图

从“组件”选项板中拖拽符号到图形区放置元件。使用“导线”选项板中的导线工具连接元件，注意应使用电气导线而非普通CAD线条，以保持元件之间的关联数据。使用寻址工具为导线分配标签和交叉引用。

第四步：使用自动插入与子电路

对于重复性电路（如电机启动器），可注册为子电路并利用自动插入工具快速生成。自动插入功能可从项目配置电子表格中提取数据，批量填充子电路块。

第五步：生成报表与导出

完成设计后，切换到“报表”选项卡，选择需要生成的报表类型：物料清单列出项目中使用的所有组件，导线列表提供完整的导线规格汇总，端子列表展示端子块配置。可将报表导出为Excel或HTML格式用于采购或归档。

ARES Electrical 2027 SP1新特性和优化内容

一、Library图书馆

1、在库的右键菜单中复制粘贴时，没有数据库错误。

2、SQLite数据库中的库搜索更快，提高了用户效率。

3、组件库属性中的“复制”功能现在能正确加载库。

4、SQLite 中的库项现在正确显示所有自定义属性。

5、编辑组件表示时库编辑器无法打开的问题已解决。

6、库调色板中的项目名称在选择时会完整显示，解决了截断问题。

7、解决了库属性中未将线宽变化应用于新线的问题。

8、目录零件调色板项目显示其对应的接触点和配件。

9、Symbol的调色板库中物品现在显示正确的类别分配。

10、1.0 mm2（白色）>线材的性质已与其他线材类型对齐。

11、库中已校正了0.5平方毫米以上“绿/黑”线的默认颜色。

12、断路器组件显示的是正确的名称，而不是“?”。

13、在属性对话框中解决了重复的属性名称，以便更清晰地识别。

14、Library Palettes 的卡片控件图标更清晰且更一致，提升了用户界面体验。

15、电气数据库文件更新为SP3，提升了库的准确性和可靠性。

二、出口/进口Export/Import:

1、导入时.aepack文件显示为CSV的问题已得到解决，确保文件识别的正确性。

2、从库导出 *.aepack 文件时，不再出现 SQL 错误信息。

3、解决了导出项目页面为 DWG 格式时导致崩溃的问题。

4、AEEXPORT命令在没有打印样式时不再导出堆栈，确保输出更干净。

5、进口/出口（.AEPACK）现在保留了物品类型、配件、接触点和自定义属性。

6、在项目导出工具中 PDF 导出问题已解决，确保 PDF 生成成功。

7、导出工具的标记选项现在正确使用CONNECTION_COUNT，确保属性配置准确。

8、“导入Part.csv”文件再次可在AE模板目录中使用，方便无缝导入。

9、从 CSV/XLSX 导入库和 。AEPACK 文件现在无缝，确保所有数据都无错误地包含在内。

三、机械布局Mechanical Layout:

1、已解决 Layout 中与 SQLite 数据库的自动路由问题，以确保所有连接都能成功完成。

2、线路由现在会在面板项目无有效路径时提醒用户，确保布线完整。

3、线缆在布线过程中无缝穿过过渡符号。

4、解决了多页项目中线路在错误页面间布线的问题。

5、解决了使用 Shift 选择批量插入时跳过第一个选中的布局组件的问题，确保所有选中的组件都正确插入。

6、解决了B符号可以多次插入而无需与其过渡对连接的问题，以确保符号配对和布局完整性。

7、在布局表示中设置TAG时，组件重复问题已解决。

8、无论使用哪种链接方式，附件布局表示都始终可用。
