ARES Mechanical 2027中文版

ARES Mechanical 2027中文版是Graebert推出的面向机械行业的专业二维DWG工程绘图软件，在ARESCommander基础上叠加全套机械专用设计模块，内置多套国际制图标准，搭配全新升级的A3AI助手与云协同能力，专门用于机械零件、装配图纸的绘制与标注！

ARES Mechanical 2027核心功能

1.多国际制图标准支持，内置JIS、ISO、ANSI等规范，标注、符号、公差样式一键切换，满足不同国家的图纸出图要求。

2.A3AI智能助手，支持自然语言绘图、命令推荐、自动生成图块，减少手动操作，提升图纸绘制效率。

3.机械自动化绘图工具，内置海量紧固件、型材、轴承等标准零件库，还有弹簧、键槽、孔等快速生成工具。

4.智能尺寸标注模块，新增AMFITSLIST命令，可根据图纸拟合尺寸自动生成拟合表格并插入图纸；支持替换、拆分、移动尺寸，一键切换链式或基线标注，AM_JOINDIMENSION合并线性尺寸后依旧保持和图形的关联性。

5.机械工具栏重构，分为机械内容、机械注释两大板块，各类绘图、标注命令分类存放，查找工具更加便捷。

6.原生DWG/DXF格式，和主流CAD图纸完全兼容，打开外部图纸不会丢失图层、块、标注信息。

7.云协作能力，支持图纸云端共享，团队成员可在线审阅图纸，同步修改意见，适合多人协同设计项目。

8.公差、形位公差、表面粗糙度符号库，一键插入各类机械注释，自动匹配所选制图标准。

9.图纸批量检查，可快速校验图层、标注样式、标准规范，提前发现图纸错误，减少后期返工。

ARES Mechanical 2027新手入门

第一步：选择机械标准

启动软件后，在AM_OPTIONS中根据项目需求选择标准：ANSI英制、ANSI公制、ISO、DIN、JIS或BSI。选定后，软件会自动配置对应的图层、样式、图框和零件库设置。

第二步：熟悉机械工作空间

切换到“机械”工作空间，功能区会显示零件库、孔、螺丝连接、BOM、符号和修订表等专用工具。工具条已按“机械内容”和“机械注释”分组。

第三步：插入标准零件

从工具箱的零件库中拖拽所需的标准件（如螺丝、螺母、垫圈）到图纸中。插入时软件会自动生成零件参照，并将其登记到BOM数据库中。

第四步：使用智能绘图工具

利用带尺寸的矩形功能可绘制矩形并自动添加尺寸标注。构造线工具支持垂直、水平或指定角度，便于精确对齐。强力修剪工具可一次修剪或延伸多个实体。

第五步：标注与输出

使用强力尺寸标注放置符合标准的尺寸，利用尺寸重叠处理对话框解决冲突。完成图纸后，通过零件列表功能生成BOM表，或导出为CSV文件用于采购和制造。

ARES Mechanical 2027配置要求

Windows平台

操作系统：Windows10或Windows11（64位，最新更新）

处理器：最低Inteli5-8500或AMDRyzen5（Zen2及以上）；推荐Inteli7/i9或AMDRyzen7/9

内存：最低8GB；推荐32GB或以上

硬盘空间：5GB以上可用空间（推荐SSD）

显卡：最低1GB显存，支持DirectX11和OpenGL3.3；推荐2GB显存，支持DirectX12和OpenGL4.3

显示器分辨率：最低1280x768；推荐1920x1080或4K

ARES Mechanical 2027更新日志

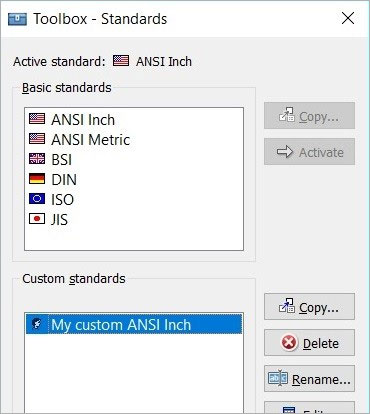

一、标准机械

作为第一步，您应该考虑为您的项目选择标准机械。ARES Mechanical支持国际标准，例如ANSI英制、ANSI公制、BSI、DIN、ISO和JIS.所选标准将改变您的图纸在样式、图层、框架和零件库方面的预设值。

或者，因为ARES Mechanical的灵活性，可以在不定义标准的情况下启动项目，在插入第一个组件时从零件库中进行选择。

公司可以进一步将自己的标准定义为现有国际标准的副本和/或扩展。

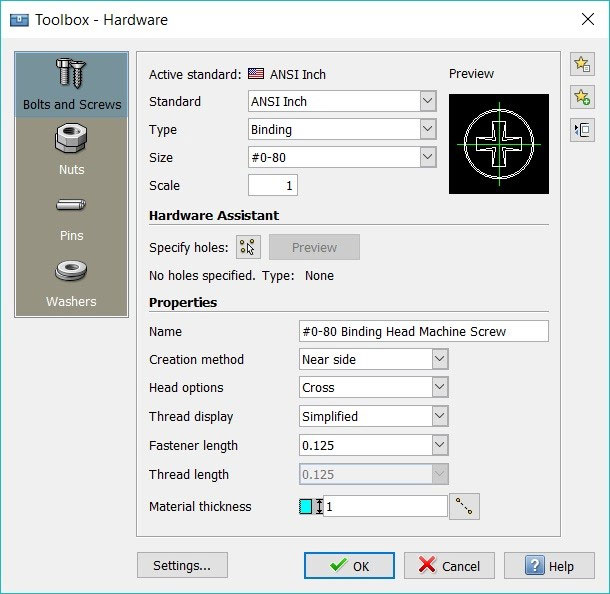

二、机械零件

ARES Mechanical包括即用型机械零件库，例如：螺栓&螺钉、螺钉连接、螺母、销钉和垫圈、孔和孔表，孔标注。

您将在Mechanical工作区的工具箱功能区中找到这些零件。它们是根据您为项目选择的机械标准进行预配置和标准化的。

将帮助您加快设计速度并确保其符合所选标准。他们还将因建立您的BOM得到进一步确认。

工具箱功能区包括其他机械功能，例如表面和焊接符号；零件序列号和材料清单（BOM）和修订表。

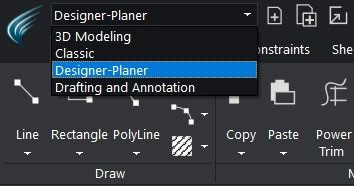

三、机械工作区

我们建立了一个专门为机械设计优化的用户界面，可以快速存取您需要的所有功能。机械功能表在第一个选项卡中突出显示，快速绘制新绘图时所需的功能。

工具箱在此功能区中，您还可以找到大部分机械特征，例如零件库、孔、螺钉连接、BOM、符号和修订表。

如果您不喜欢功能区，“经典”工作区将用菜单和工具栏替换功能区。

ARES Commander的所有功能仍然可使用。如果不是在从事机械项目，也可以简单地切换到2D的“绘图和注释”工作区或3D的“3D建模”工作区。

高级用户也可以简单地对这些工作区中的任何一个使用键盘呼叫指令。

四、自动化图层管理

ARES Mechanical会根据所选标准和使用的像素自动建立图层作为绘图。因此，机械像素将按照标准要求在特定层上进行分组。

除了节省时间外，还能统一您的图纸样式，确保它们符合标准。也可以进一步自定义预定义的图层设置以调节您的公司需求并保存。

五、作图线

构造线（垂直、水平或以定义的角度）易于维护，它们位于预定义的层上，可以在需要时打开或关闭。轻松挑选，并且可与功率微调的功能结合使用，帮助您加快设计速度。

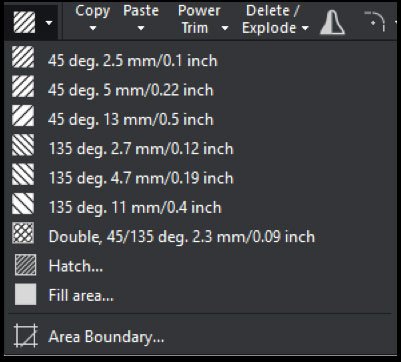

六、预定义的铺面

机械设计惯例要求您在机械图纸的各个部分中使用特定的填充图案。这些填充图案有助于标准化图纸并定义元素的材料。

您现在可以在设计中使用预定义的填充。包括许多常用的填充图案，可以根据您的要求进一步定制。

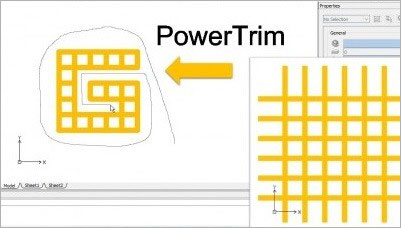

七、功率微调

比使用任何其他CAD软件更快速地修剪或扩展实体。只需移动鼠标即可一次修剪多个实体。用鼠标描绘路径后，ARES Mechanical就会在您移动时进行修剪。甚至可以使用带有功率微调功能的shift键来扩展实体。
