VERICUT 9.3汉化免费版

VERICUT 9.3汉化免费版是CGTech打造的全场景数控虚拟仿真验证平台，面向多轴加工中心、车铣复合、多任务机床、模具电火花加工等设备搭建完整数字孪生仿真体系，为用户提供从编程到加工现场的数据闭环。

VERICUT 9.3安装教程

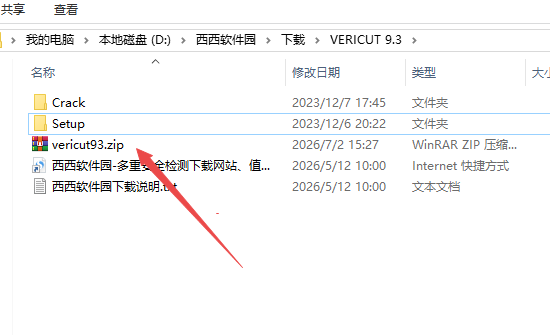

1.下载完成后，鼠标右击【VERICUT 9.3】压缩包，选择【解压至此处】

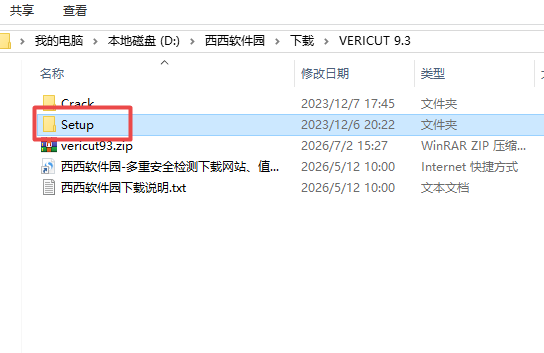

2.找到【Setup】文件夹，右键【打开】它

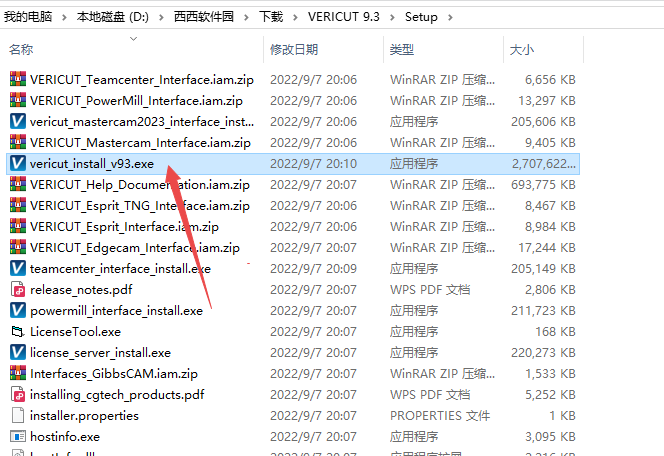

3.找到【vericut_install_v93】应用程序，右键选择【以管理员身份运行】它

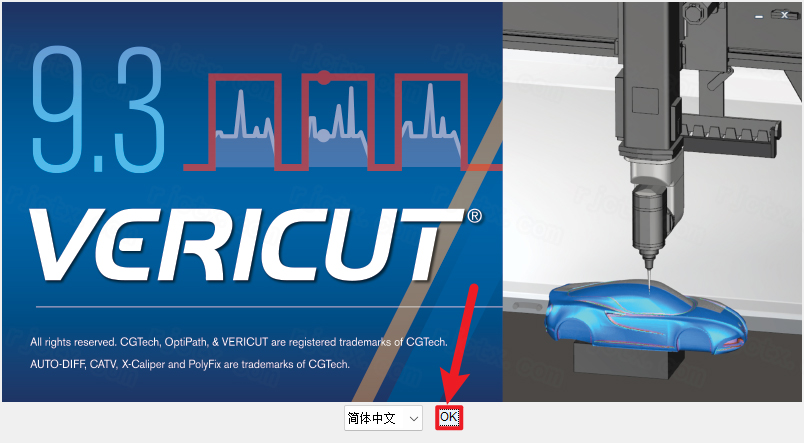

4.点击【OK】

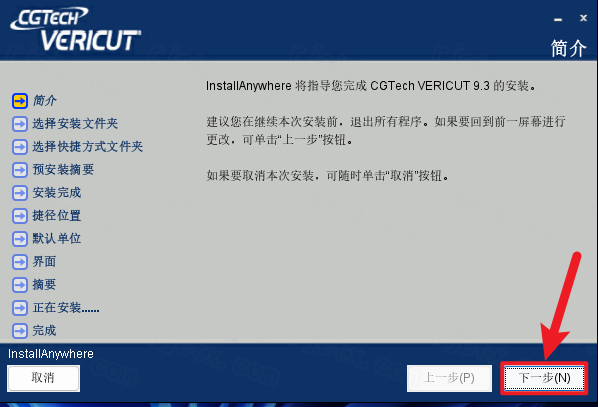

5.点击【下一步】

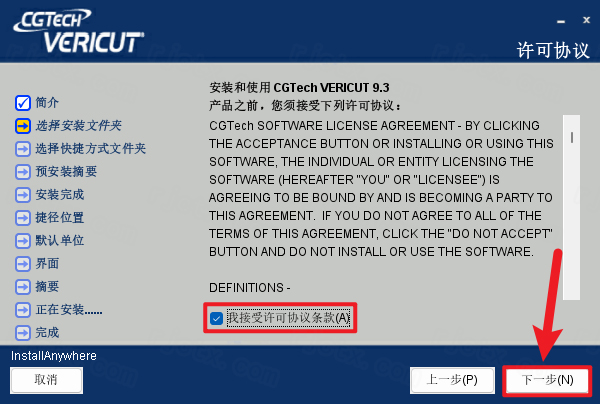

6.勾选【我接受】，再点击【下一步】

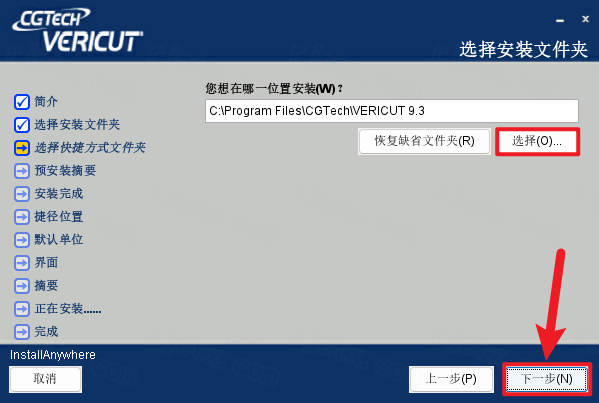

7.软件默认安装在C盘，可自定义更改软件安装位置，点击【下一步】

8.点击【下一步】

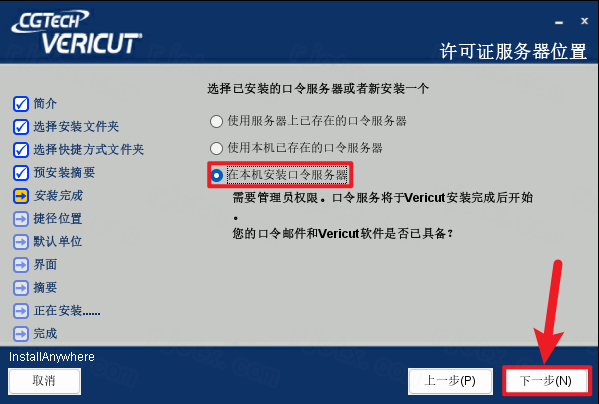

9.勾选【在本机安装口令服务器】，再点击【下一步】

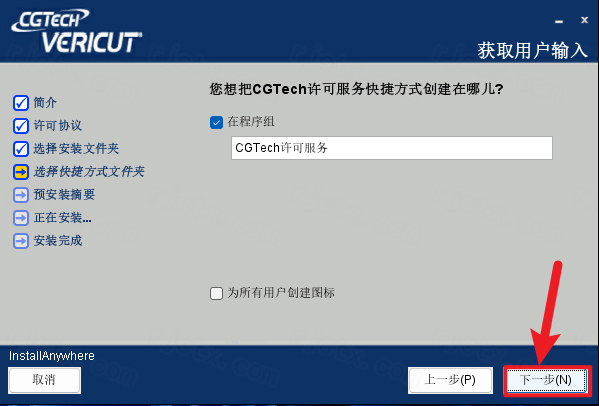

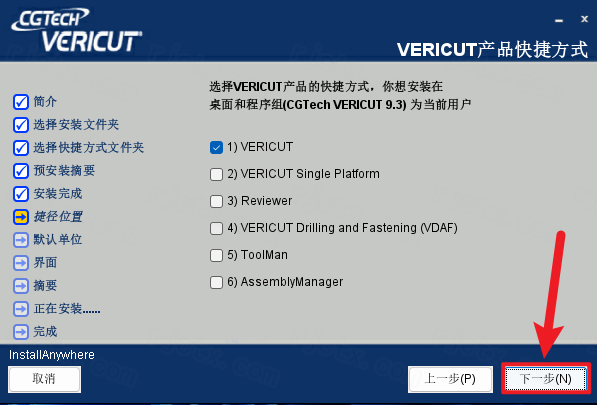

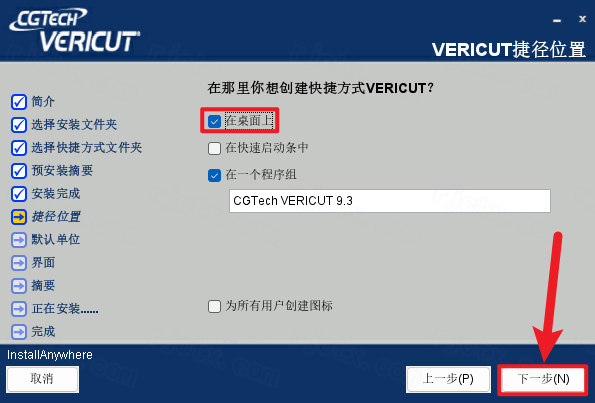

10.勾选【在桌面上】，再点击【下一步】

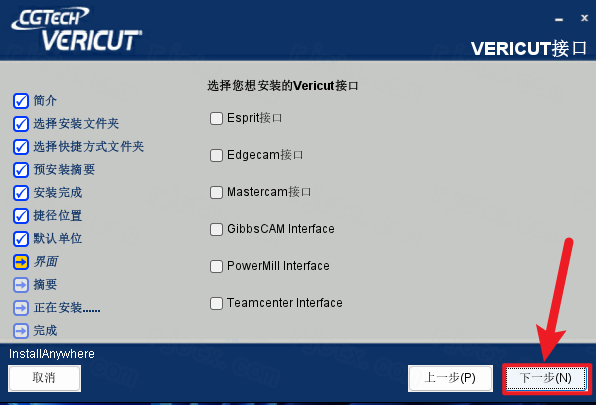

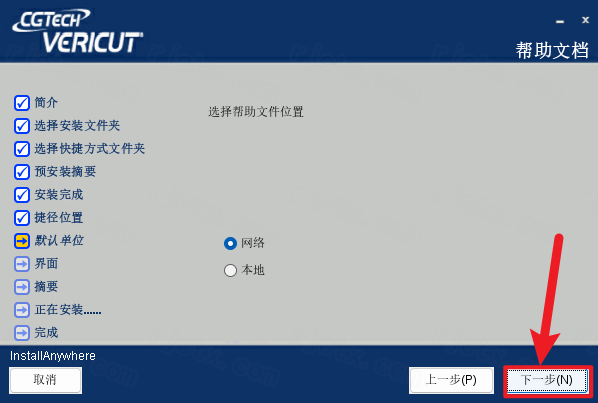

11.点击【下一步】

12.点击【下一步】

13.点击【下一步】

14.点击【下一步】

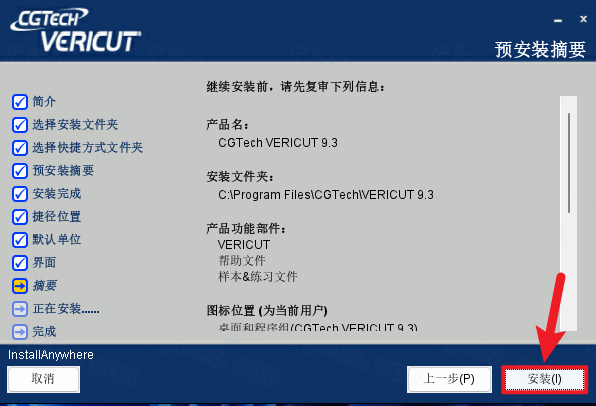

15.点击【安装】

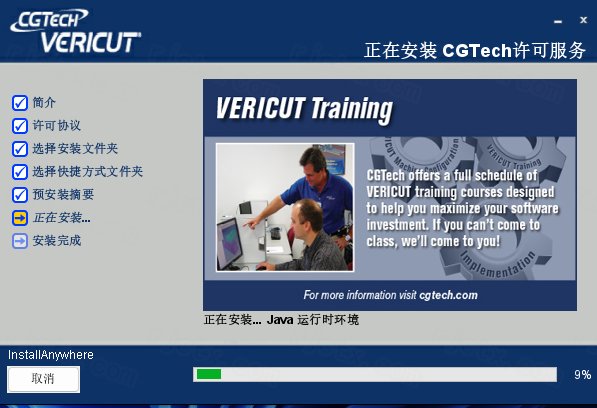

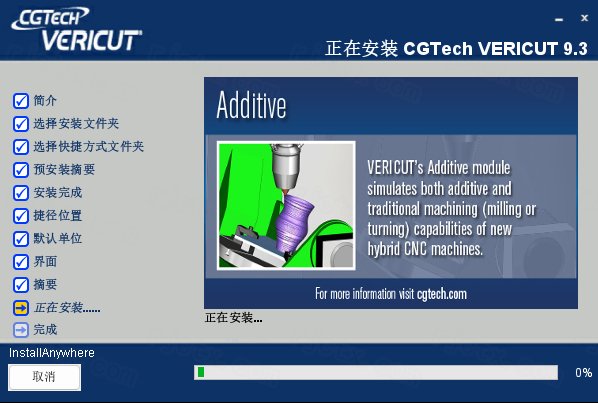

16.软件安装中，稍等片刻

17.点击【下一步】

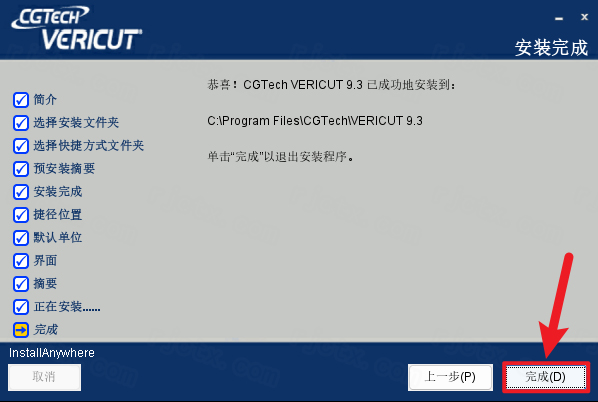

18.点击【完成】

19.点击【OK】

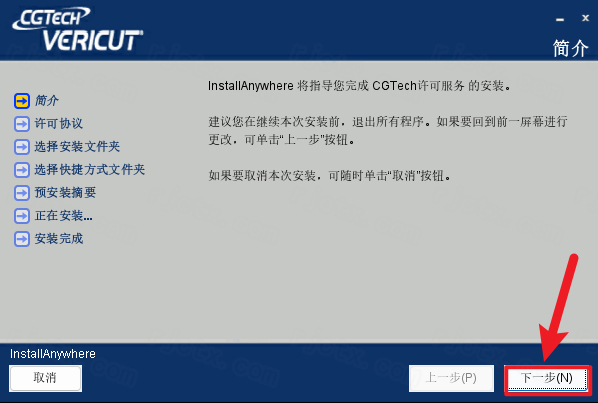

20.点击【下一步】

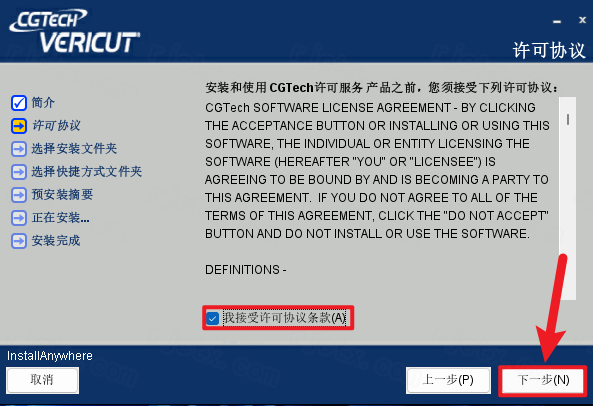

21.勾选【我接受】，再点击【下一步】

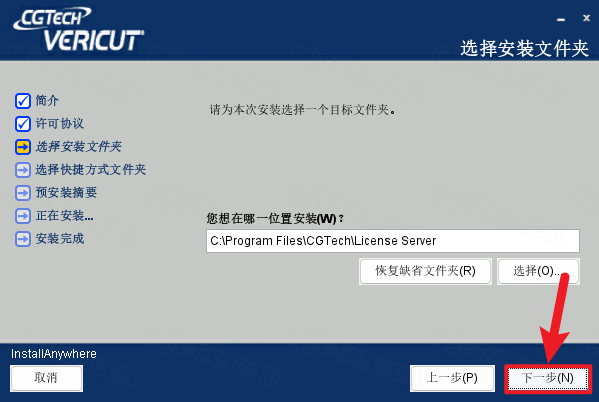

22.点击【下一步】

23.点击【下一步】

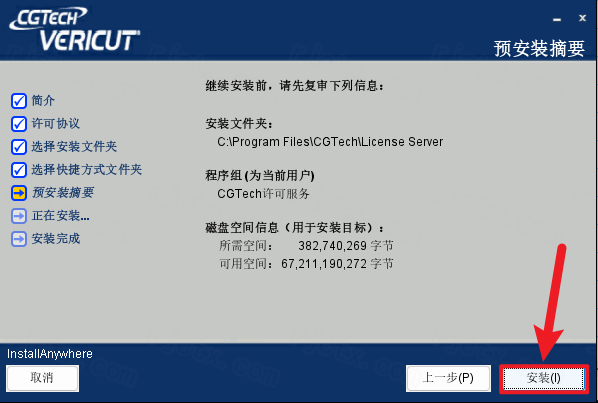

24.点击【安装】

25.软件安装中，稍等片刻

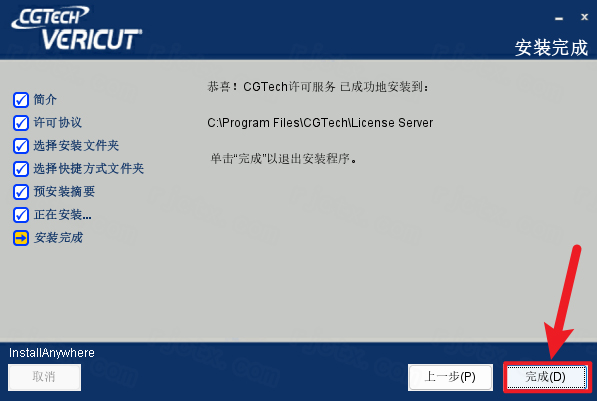

26.点击【完成】

27.不要关闭此界面

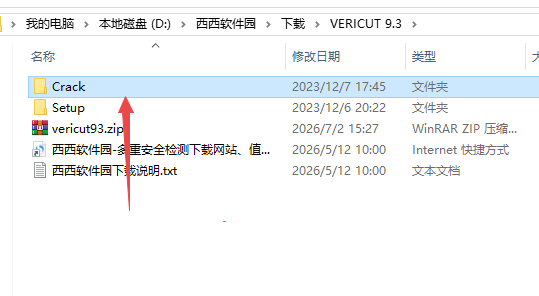

28.回到VERICUT 9.3文件夹，找到【Crack】文件夹，右键【打开】它

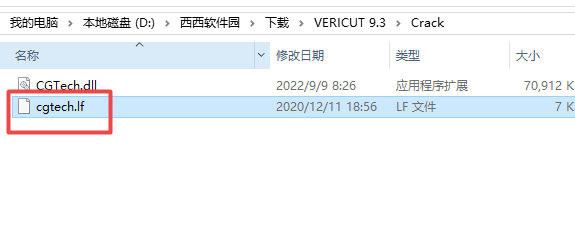

29.找到【cgtech.lf】文件，再右键点击【复制按钮】

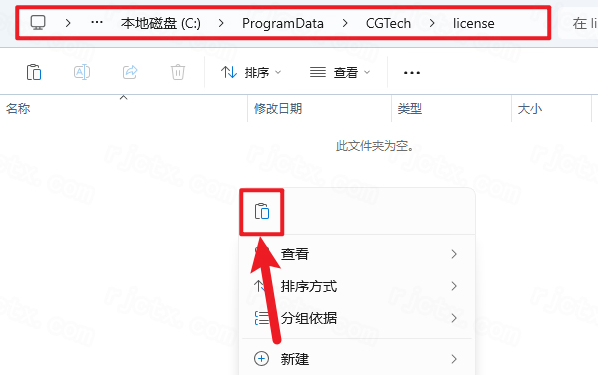

30.打开路径：C:\ProgramData\CGTech\license，再右键文件夹的空白处，点击【粘贴按钮】

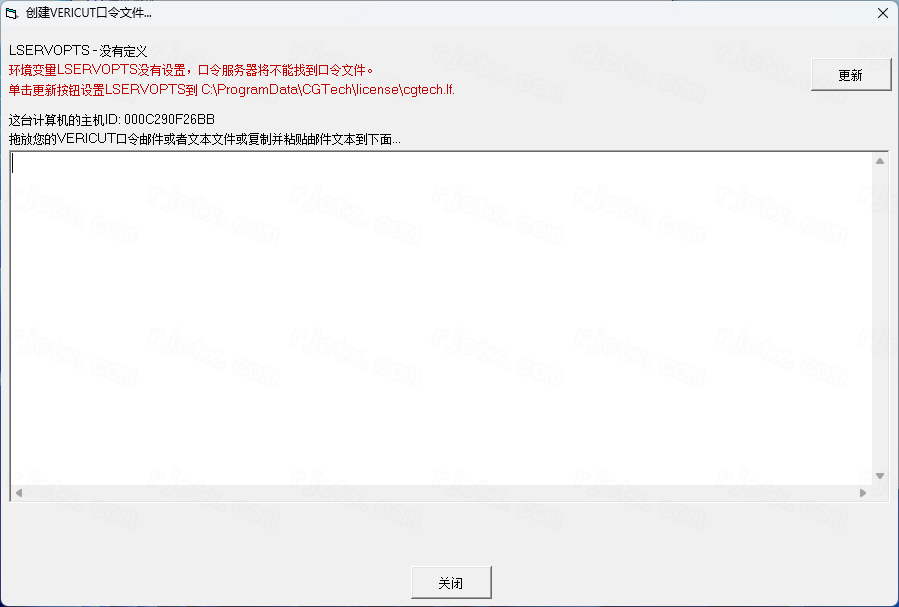

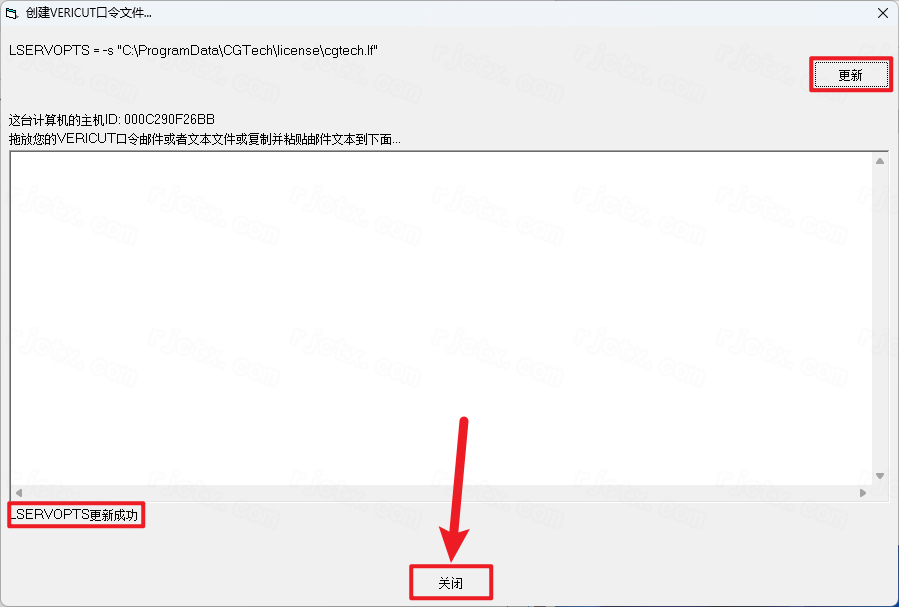

31.回到软件界面，点击【更新】，再点击【关闭】

32.点击【完成】

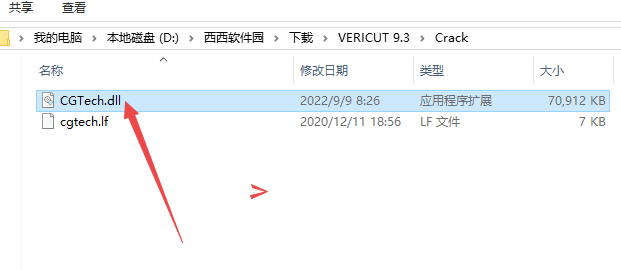

33.回到安装包的Crack文件夹，找到【CGTech.dll】文件，再右键点击【复制按钮】

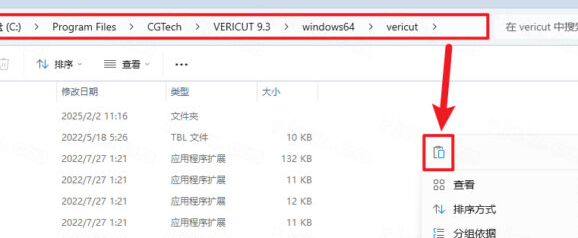

34.打开路径：C:\Program Files\CGTech\VERICUT 9.3\windows64\vericut，再右键文件夹的空白处，点击【粘贴按钮】（如果软件安装在了D盘，则需要打开D盘的路径）

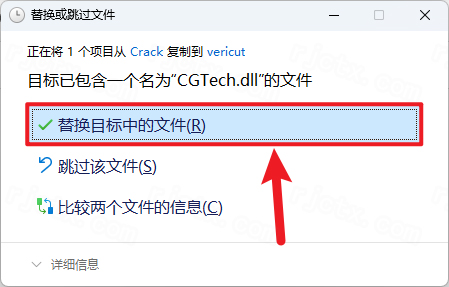

35.点击【替换目标中的文件】

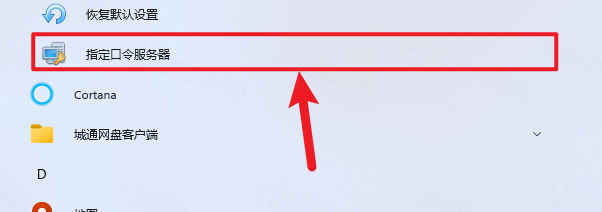

36.回到桌面，点击任务栏的【开始菜单】，在【所有应用】中找到【指定口令服务器图标】，点击运行它

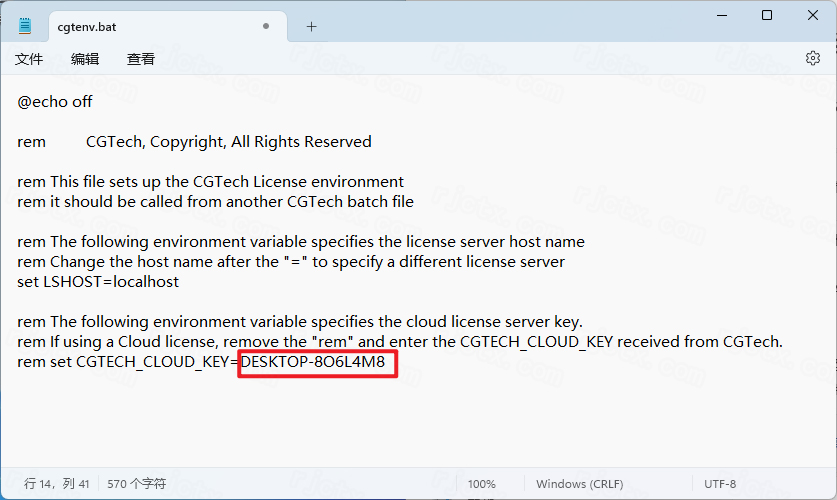

37.LSHOST=计算机名

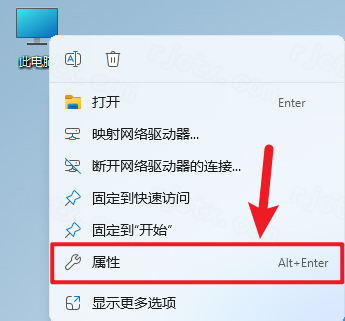

38.计算机名查看方式如下：回到桌面，右键【此电脑图标】，点击【属性】

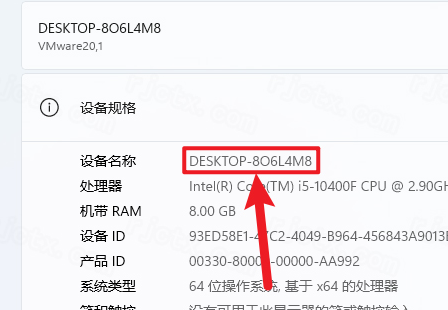

39.设备名称就是【计算机名】

40.依次点击【文件】、【保存】，再点击右上角【关闭按钮】

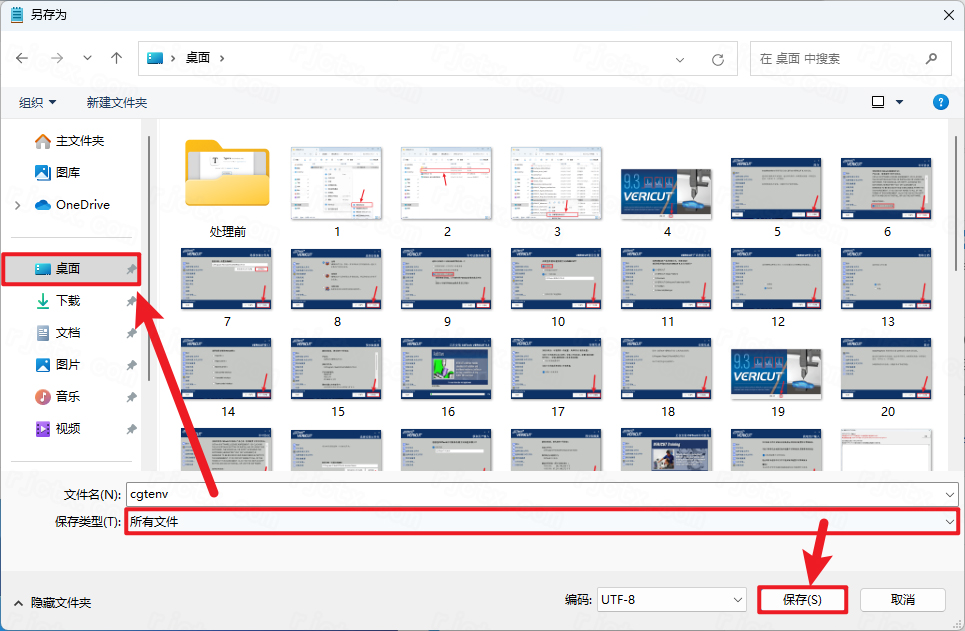

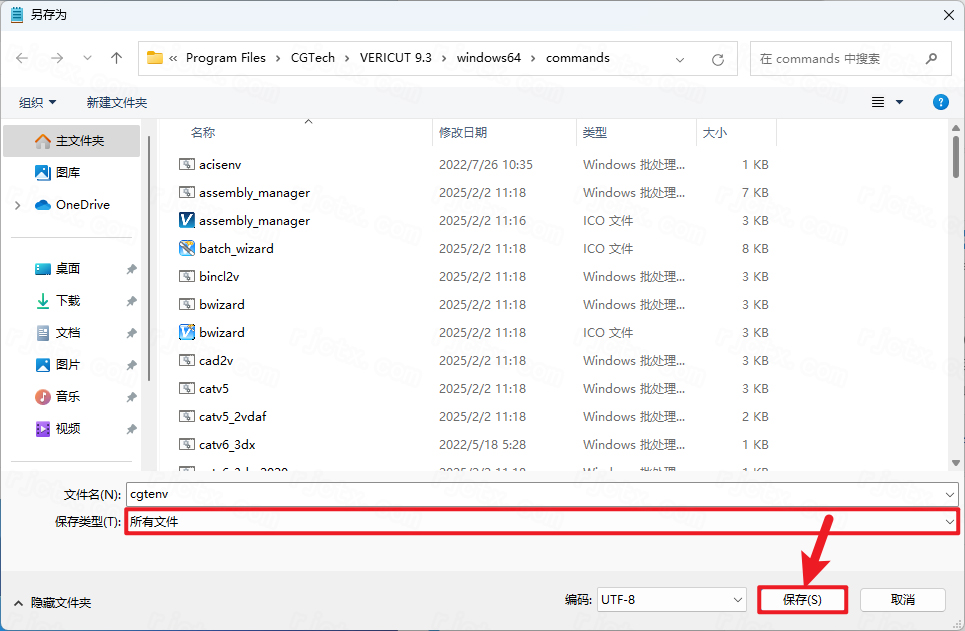

41.如果弹出另存为，则选择保存类型为所有文件，点击【保存】

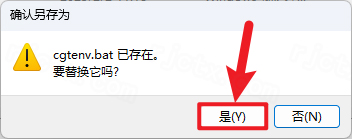

42.点击【是】

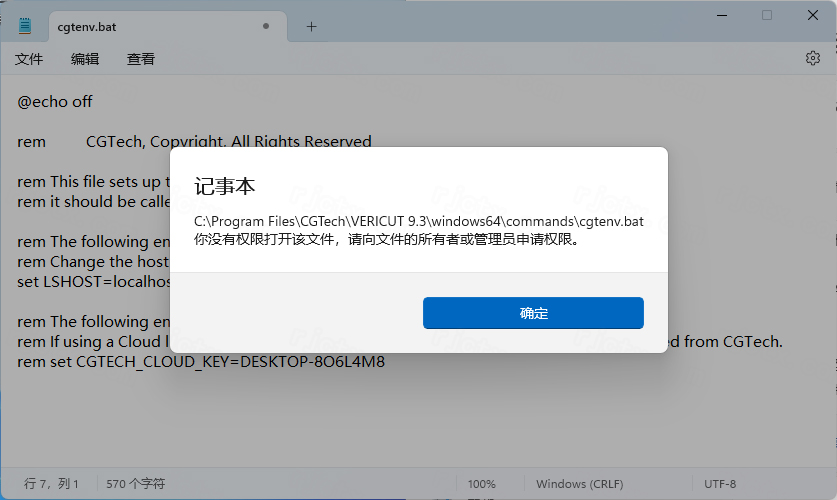

43.如果弹出以下界面，先点击【确定】，重新点击【保存】

44.可以先将cgtenv文件，设置保存类型为所有文件，保存到桌面

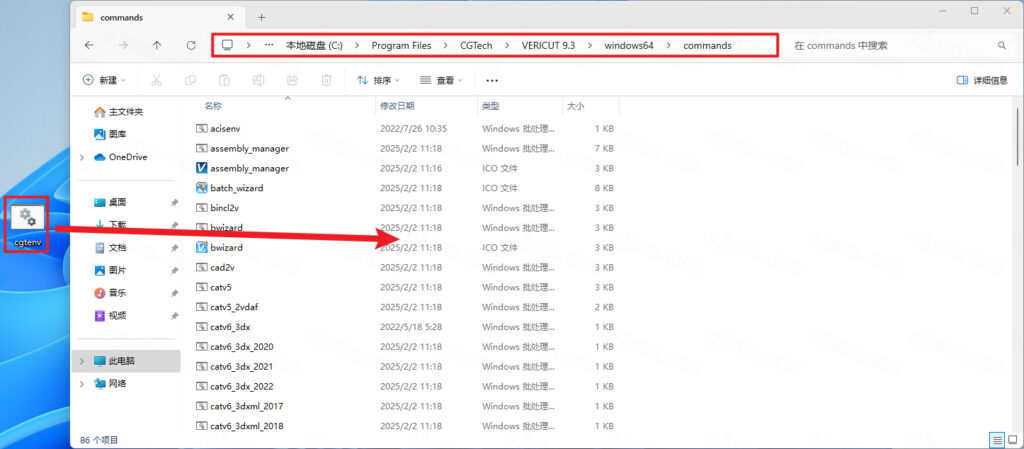

45. 然后将保存的文件替换到C:\Program Files\CGTech\VERICUT 9.3\windows64\commands目录中（如果软件安装在了D盘，请替换到D盘的目录）

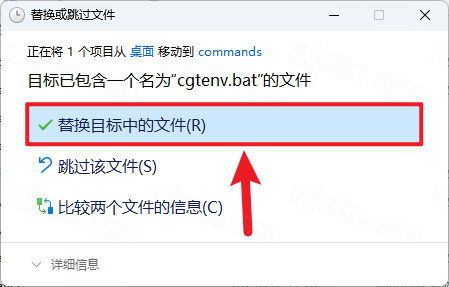

46.点击【替换目标中的文件】

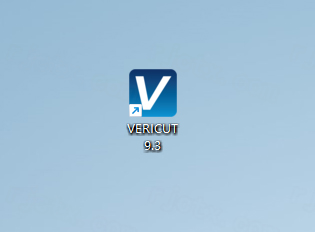

47.回到桌面，右键桌面上的【VERICUT 9.3软件图标】，点击【打开】

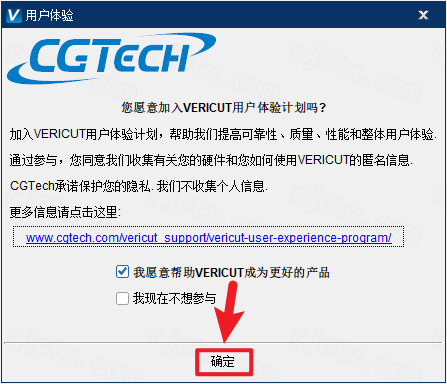

48.点击【确定】

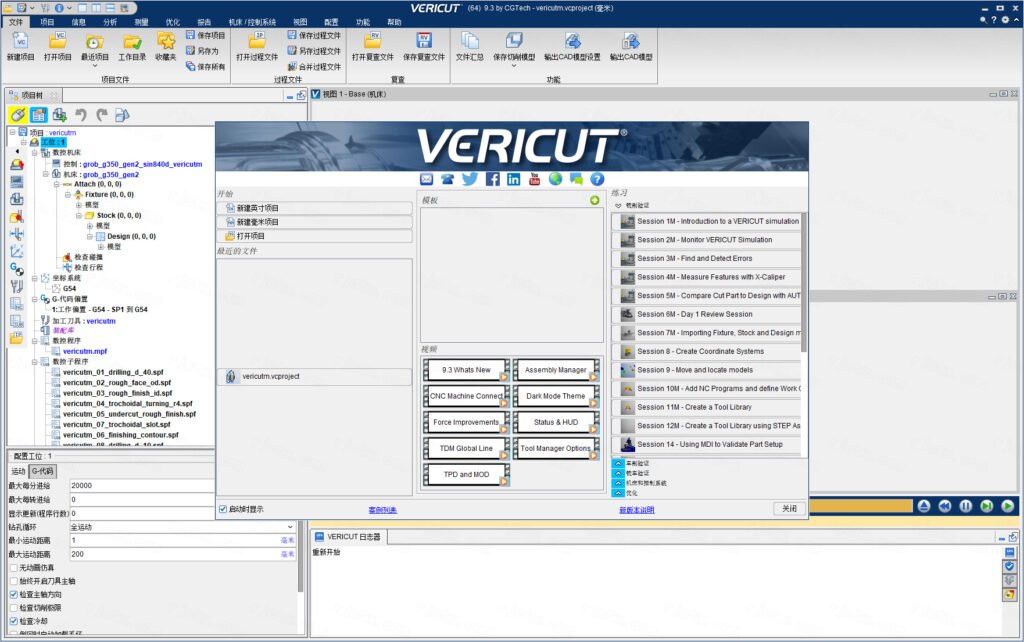

49.软件打开成功

VERICUT9.3功能详解

机床监控与Pre-Check直连验证：9.3版本打破了虚拟与现实的壁垒，支持直接从车间数控机床获取运行数据。其Pre-Check功能能够验证机床上的实际加工设置是否与VERICUT中的虚拟验证完全匹配，确保数字孪生模型的绝对精准。

智能刀具性能数据库（TPD）：全新的ToolManager集成了刀具性能数据库，能够根据刀具类型和工件材料，智能推荐主轴转速与进给率。结合加工优化数据（MOD），即使是非专业加工人员也能选择最合理的切削参数，有效避免断刀并延长刀具寿命。

Force模块深度优化：集成优化模块VERICUTForce迎来了重大升级。其偏置计算现在能够考虑整个旋转刀具组件（包括可转位铣刀和模型文件刀具），而不仅仅是实心圆柄刀具。同时支持添加体积去除率（VRR）限制，显著提升零件表面质量。

装配管理器与状态显示优化：新增的AssemblyManager允许用户创建并管理旋转工作台、角度头、机器人末端执行器等机床组件库，极大节省了重复建模的时间。此外，状态窗口和HUD（平视显示器）的交互体验得到全面优化，支持自定义字段可见性。

VERICUT9.3字格式次级类型详解

字格式（WordFormat）与次级类型（Sub-type）是VERICUT后置处理器配置中用于定义NC程序代码解析规则的核心概念。它们共同控制VERICUT如何读取、解释和验证CNC程序中的指令，正确配置后置处理器是仿真准确性的关键前提。

1.字格式（WordFormat）

字格式定义了NC程序中单个指令（如G01、X100.0）的语法结构。配置内容通常包括地址字符（如X、Y、Z）、数据类型（整数/浮点数）、是否带正负号、前导零或尾随零处理规则等。标准铣削控制中，X地址通常定义为浮点数格式，允许带正负号和小数点。

2.次级类型（Sub-type）

次级类型对同类地址进行进一步分类，便于VERICUT正确识别指令的实际含义：

同一地址字符在不同上下文中可能代表不同含义（如R在圆弧指令中代表半径，在固定循环中可能代表返回值）

次级类型根据当前G代码状态判断地址的具体解释

后置处理器配置需为每种上下文定义对应的次级类型

3.基于字格式解析的工作原理

VERICUT9.3加载NC程序时，根据后置处理器中定义的字格式和次级类型规则逐字解析指令。例如，识别G01后进入直线插补上下文，后续X、Y、Z地址按其浮点数格式读取坐标值。正确的字格式定义可显著提升仿真准确性，减少因地址识别错误导致的碰撞漏报或误报。

VERICUT9.3坐标偏置详解

坐标偏置是仿真匹配机床对刀原点的核心模块，入口：左侧项目树【G代码偏置（G-CodeOffsets）】，软件完整支持机床坐标系、工件预置坐标系、局部偏移、临时坐标、参考点五大类偏置体系，仿真时自动匹配NC程序G代码调用逻辑。

（一）G53机床坐标系偏置（非模态）

定义：机床机械零点为基准，不受工件坐标系影响，仅当前程序段生效。

仿真配置：偏置类型选择MachineOrigin，数值填写机床各轴机械零点坐标；程序G53X_Y_Z直接定位至机床基准点，常用于换刀、安全回零。

适用：机床回参考点、主轴换刀、工装定位校准。

（二）G54~G59预置工件坐标系（模态，最常用）

作用：存储6组持久工件原点偏移值，断电保留，程序G54/G55切换基准，后续所有坐标基于该原点计算。

VERICUT配置步骤：

①G代码偏置面板点击【添加】，寄存器编号填写54~59；

②偏移XYZ输入工件零点相对机床原点的对刀数值；

③可单独设置旋转轴ABC偏置，适配多轴转台工件；

④支持批量导入多工位工装偏置，仿真自动匹配程序调用。

扩展：支持G54.1扩展坐标系，适配48组多工位加工设备。

（三）G52局部子坐标系偏移（临时附加偏移）

逻辑：在G54/G59基础上叠加二次偏移，仅当前坐标系生效，复位后清零。

场景：同一工装多个零件、治具多工位微调原点。

仿真设置：偏置类型LocalShift，填写叠加偏移XYZ，程序G52X_Y_Z激活，G52X0Y0Z0取消局部偏移。

（四）G92临时坐标设定（无寄存器存储）

原理：强制将当前刀尖位置映射为程序指定坐标，反向推算工件原点，关机/复位失效，无持久存储。

仿真配置：偏置类型TemporaryWCS，软件实时根据刀尖实时坐标动态计算偏移值，不写入寄存器。

适用：单件临时对刀、简易手动调试程序，批量生产不推荐。

（五）G28机床参考点（回零偏置）

功能：定义各轴回零中间点与机械原点，仿真时模拟轴回零运动路径。

配置入口：【配置-机床设置-位置】，添加InitialMachineLocation，输入G28中间点、机械零点坐标。

仿真逻辑：执行G28X_Y_Z，轴先移动至中间点，再回到机床机械零点。

（六）刀具补偿偏置D/H（半径/长度补偿）

长度补偿H：刀具刀尖Z向偏移，面板录入刀具总长差值，G43/G44调用。

半径补偿D：铣刀圆弧半径偏移，用于轮廓精加工左右补偿。

配置：左侧刀具库对应刀号绑定H/D补偿数值，仿真自动读取参与轨迹计算。

（七）批量管理与校验技巧

导出偏置表：一键导出全部G54~G59、G52数值Excel，与实体机床对刀数据比对；

偏置冲突检测：仿真前软件自动校验多坐标系叠加偏移是否超出行程；

模板保存：整套工装偏置保存为配置模板，新项目直接加载，无需重复录入对刀数值。
