TIA Portal v15博途编程软件

TIA Portal v15博途编程软件是西门子面向工业现场推出的一体化自动化工程软件，整合PLC编程、仿真调试、设备组态等多项功能于一体，新版本在性能方面有所提升，兼容性更好，提供了更加安全、灵活且强大的开发环境。

TIA Portal v15安装教程

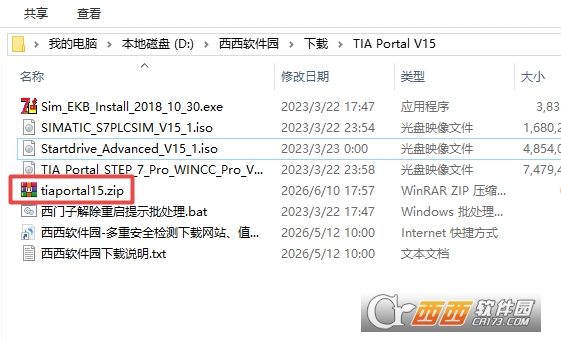

1.下载完成后，鼠标右击【博途 TIA Portal v15】压缩包，选择【解压至此处】

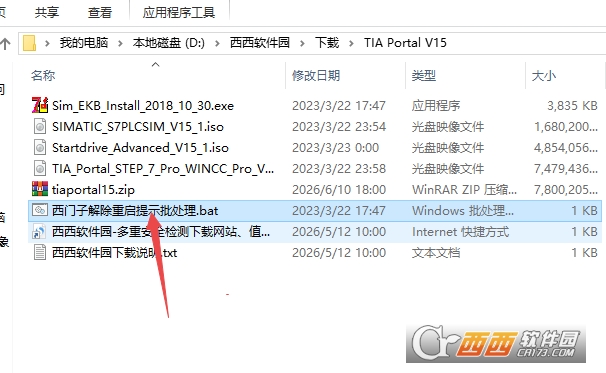

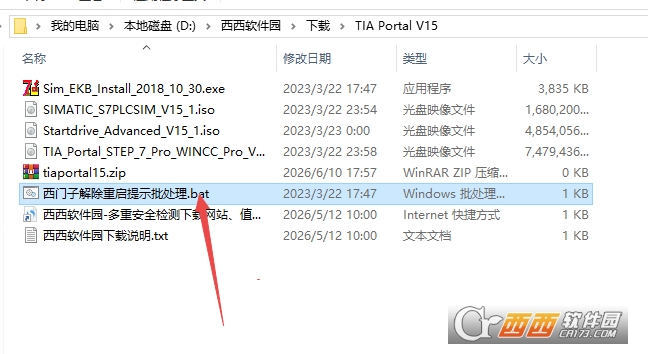

2.找到【西门子解除重启提示批处理】文件，右键选择【以管理员身份运行】它

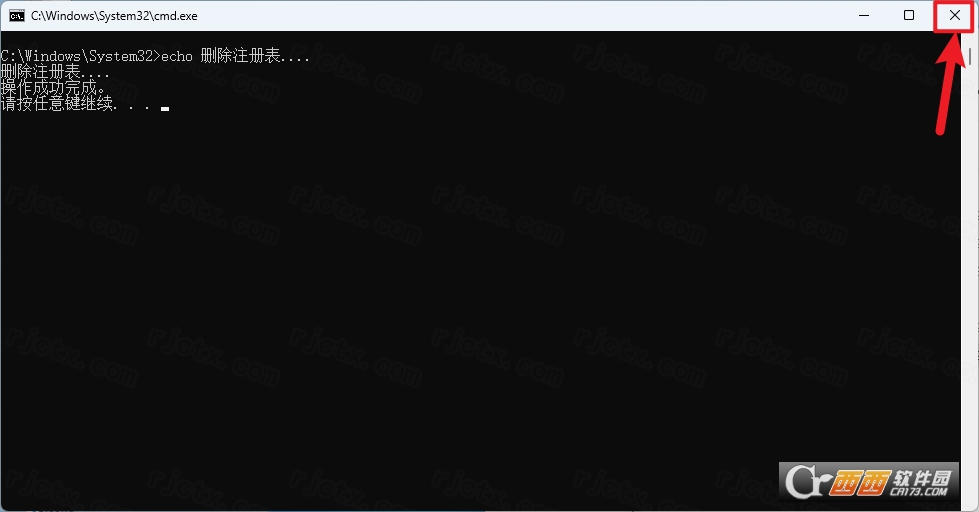

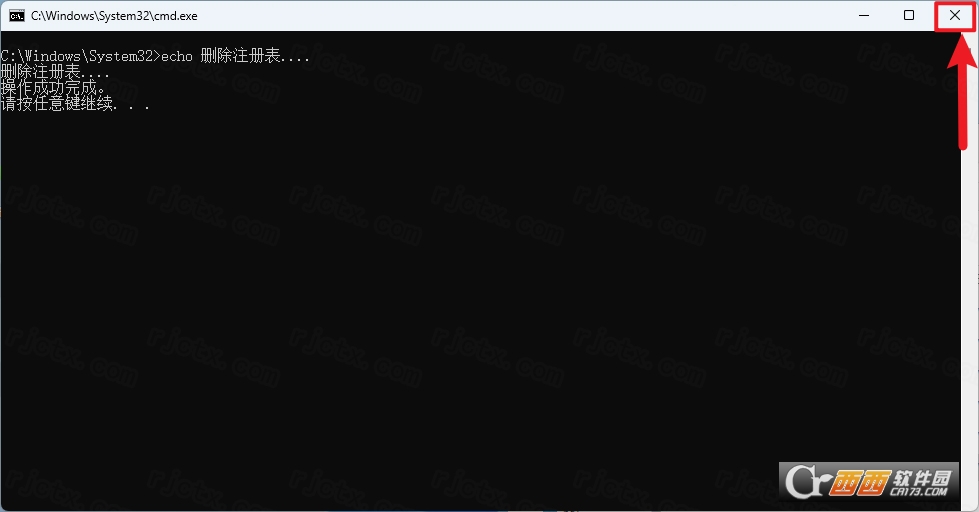

3.点击右上角【关闭按钮】

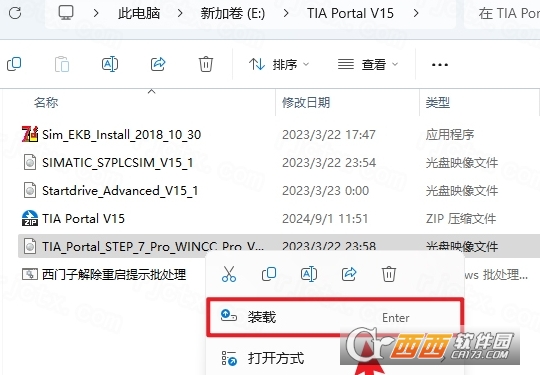

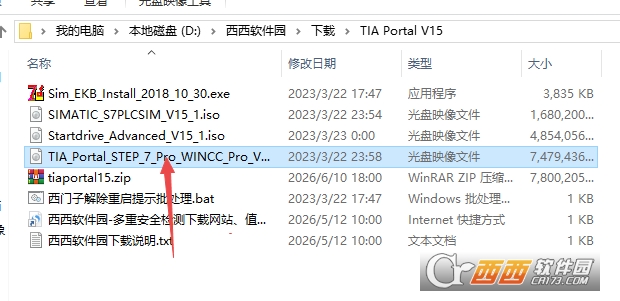

4.找到【TIA_ Portal_STEP7…】文件，右键点击【装载】

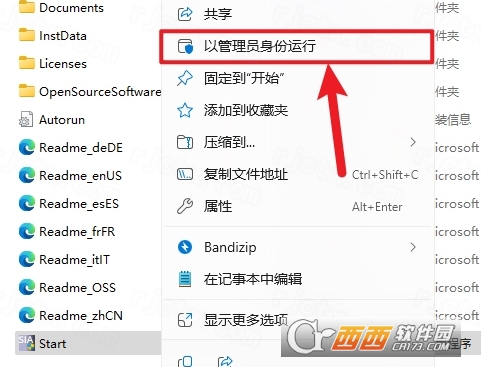

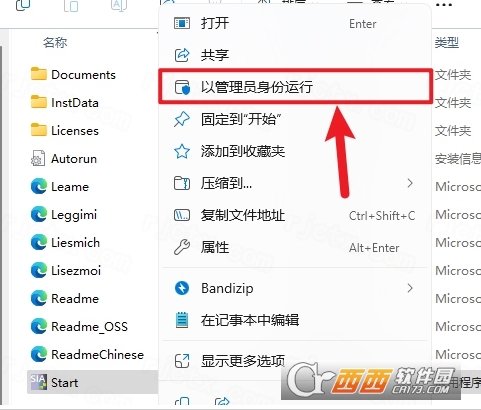

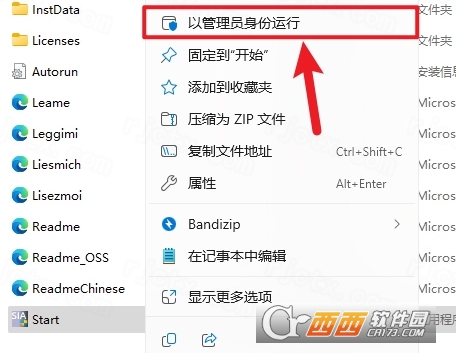

5.找到【Start】应用程序，右键选择【以管理员身份运行】它

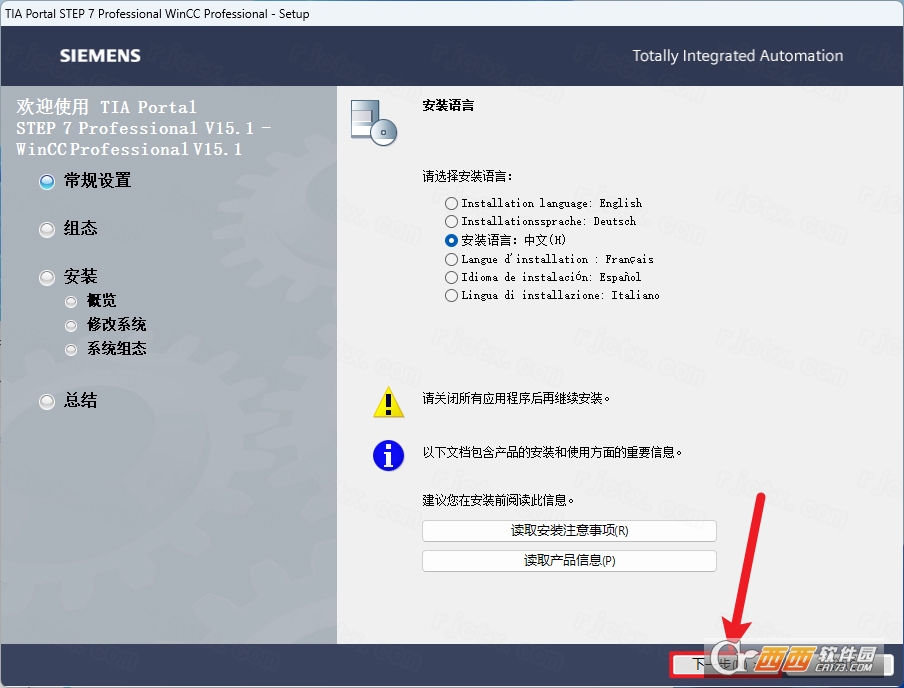

6.点击【下一步】

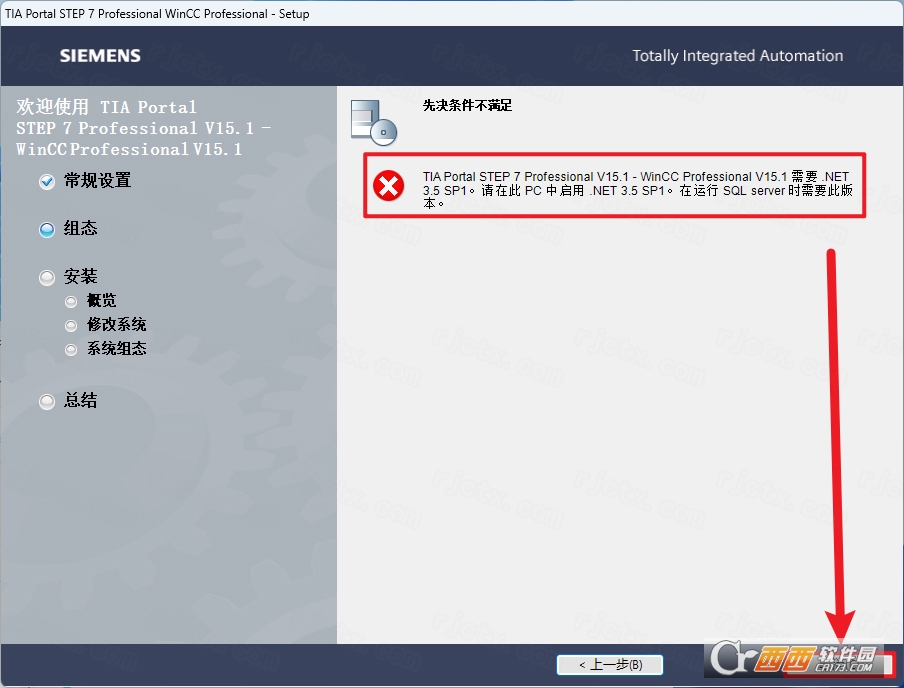

7.如果提示先决条件不满足，先点击取消，按下面步骤操作。如果没有显示此错误，可以直接跳转到第18步

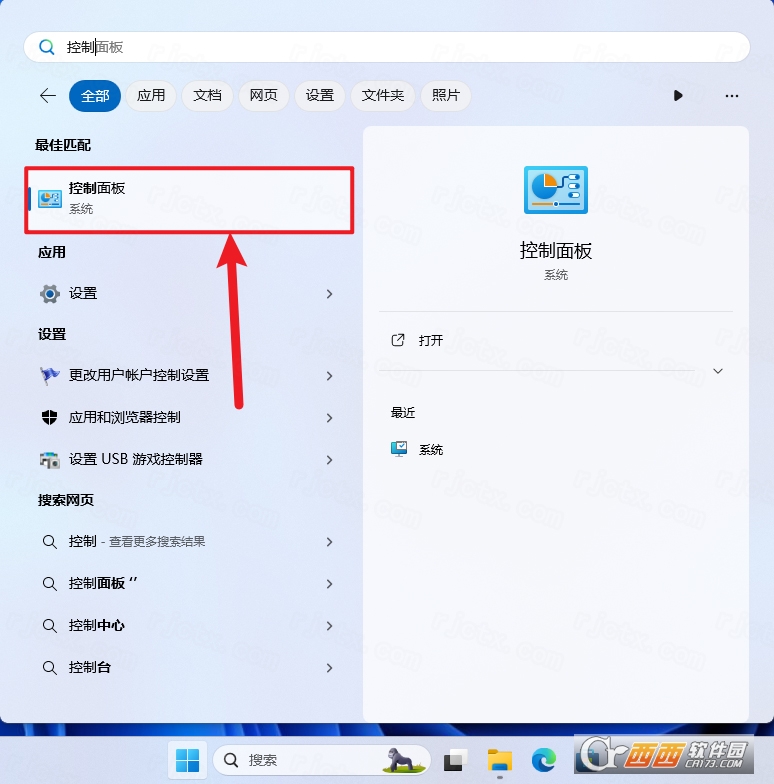

8.点击【控制面板】

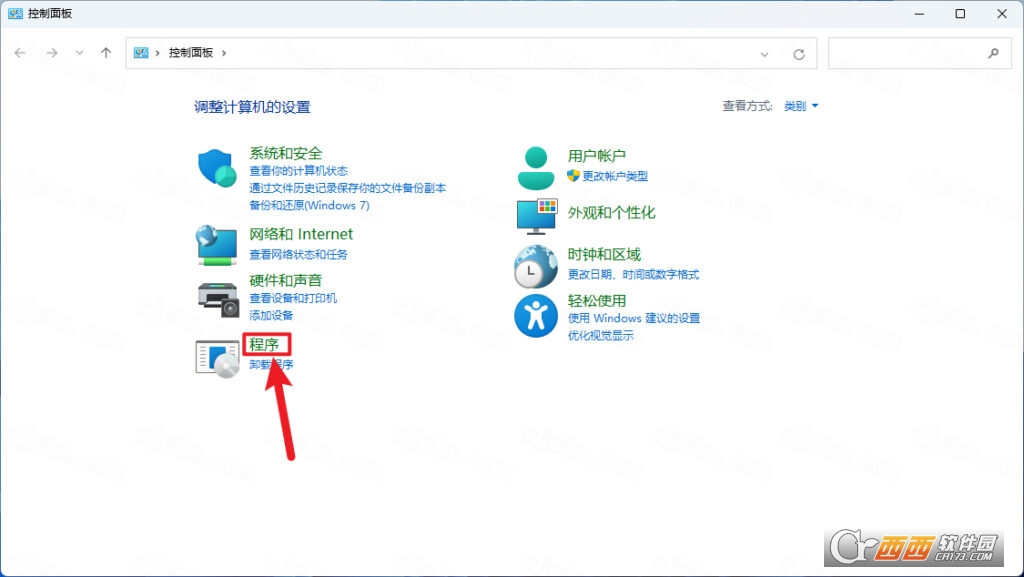

9.点击【程序】

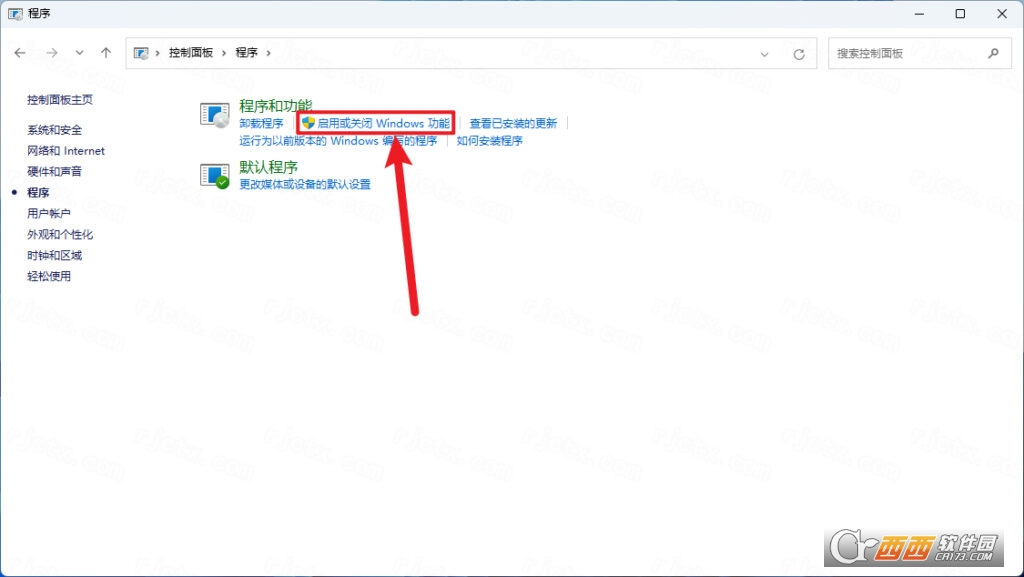

10.点击【启用或关闭 Windows 功能】

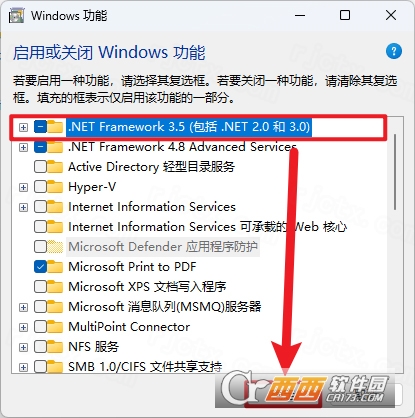

11.勾选 .NET Framework 3.5，点击【确定】

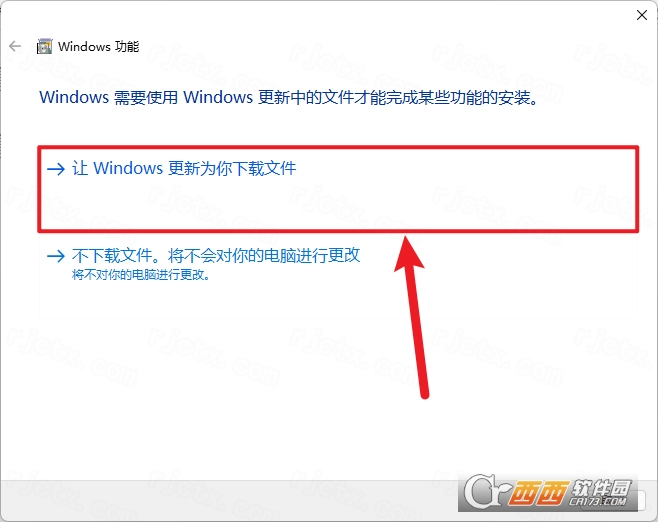

12.点击【让 Windows 更新为你下载文件】

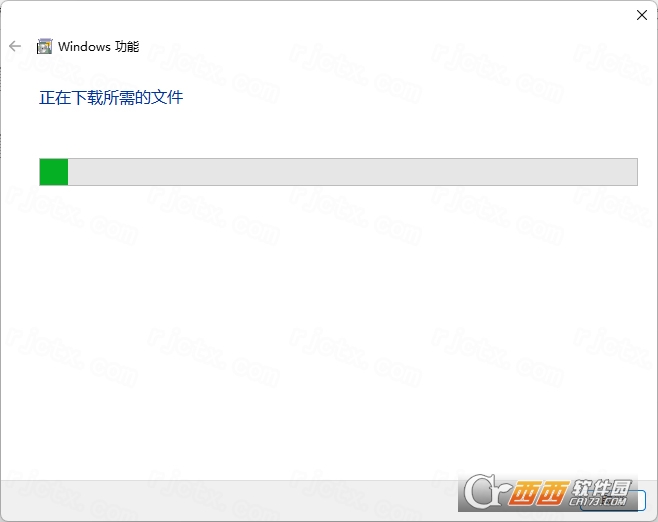

13.Windows 功能下载中

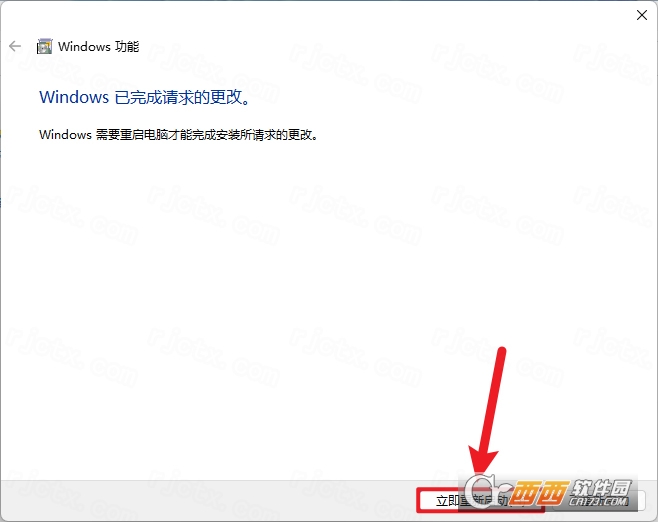

14.显示安装完成后，点击【立即重新启动】

15.重新找到【TIA_ Portal_STEP7…】文件，右键点击【装载】

16.找到【Start】应用程序，右键选择【以管理员身份运行】它

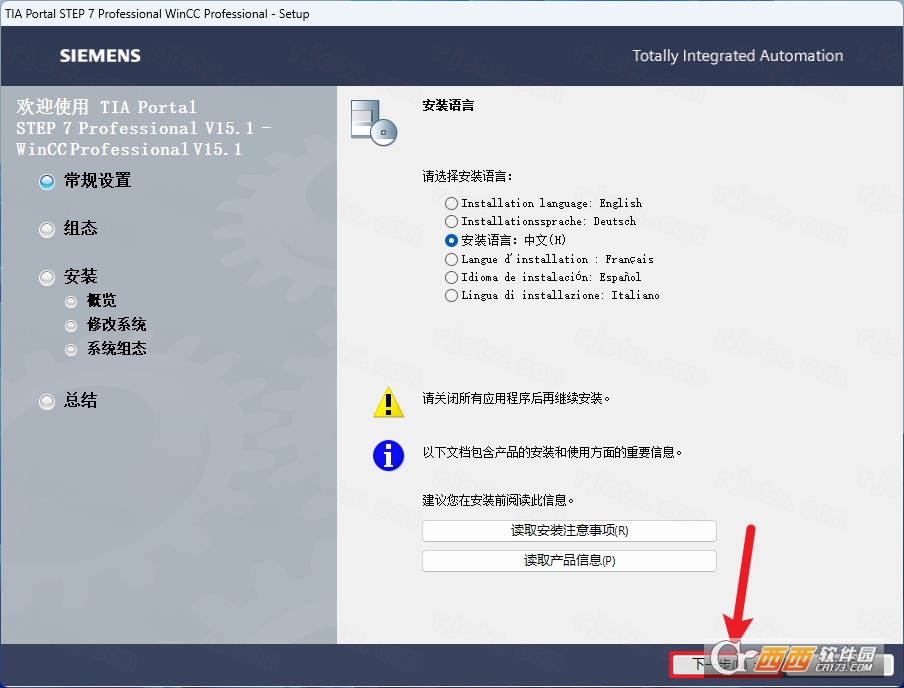

17.点击【下一步】

18.点击【下一步】

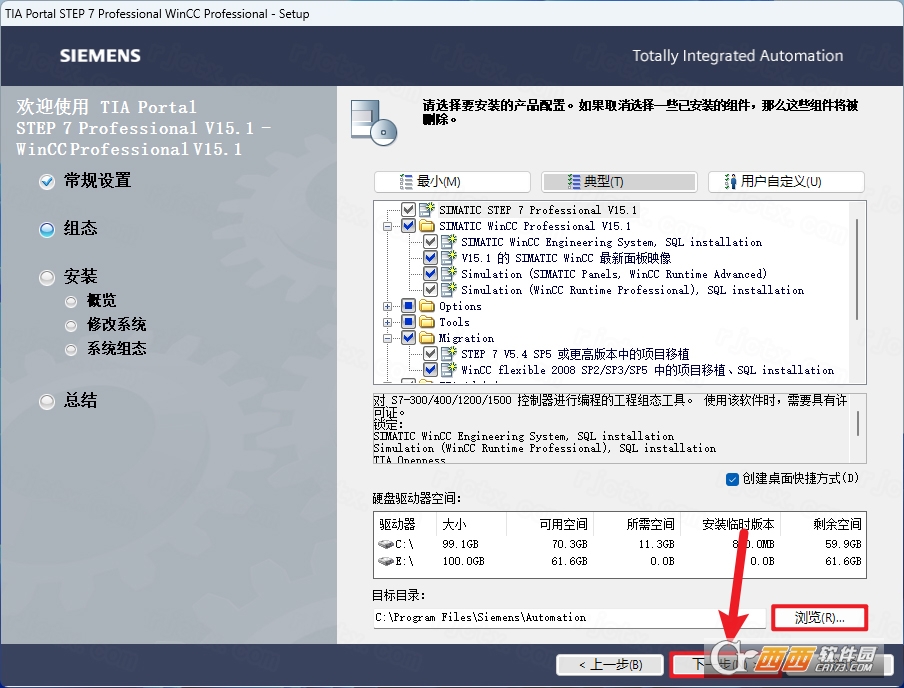

19.软件默认安装在C盘，可自定义更改软件安装位置，点击【下一步】

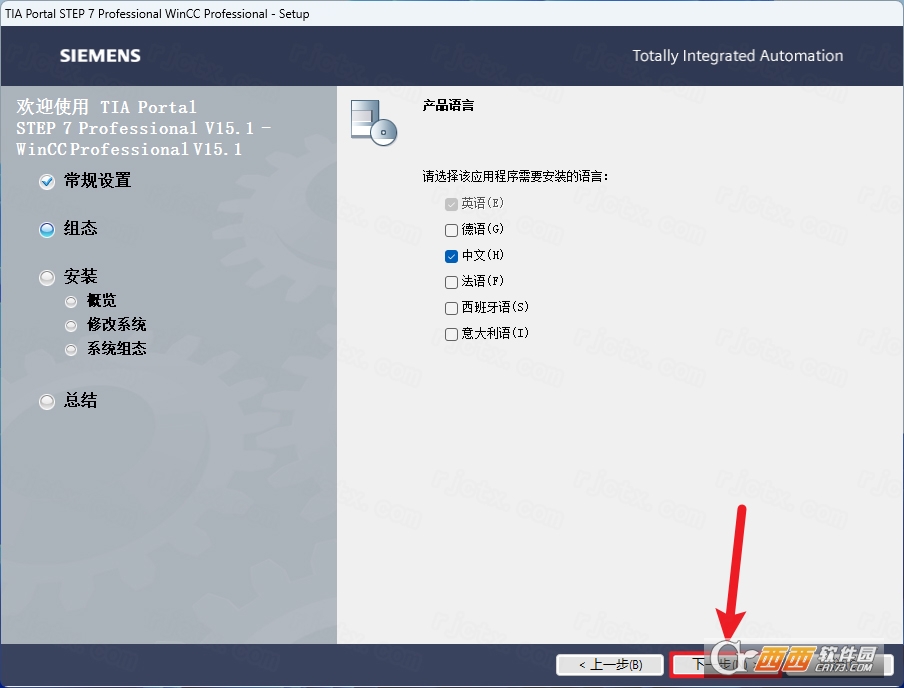

20.全部勾选，再点击【下一步】

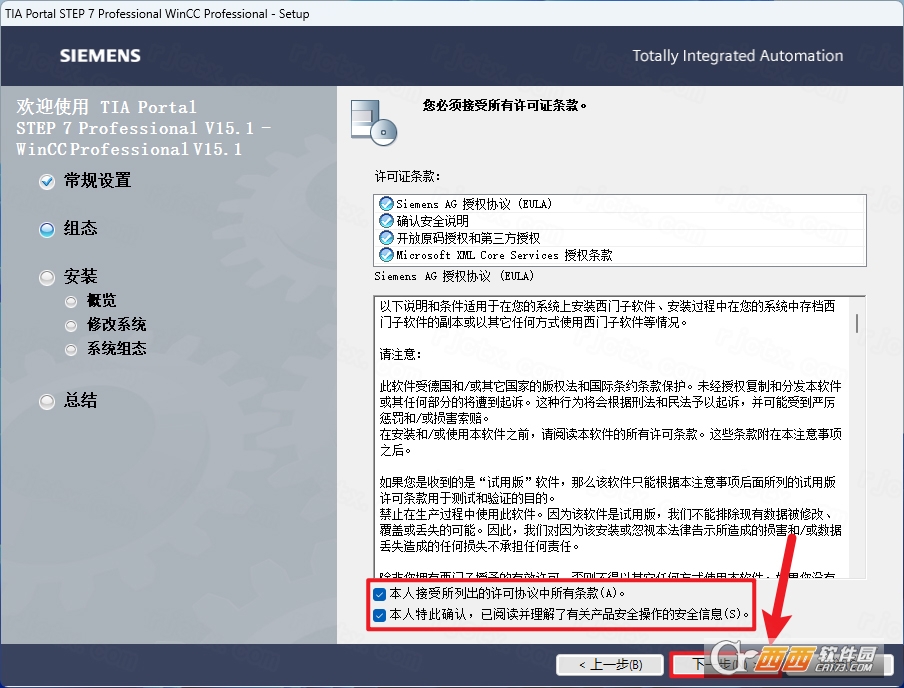

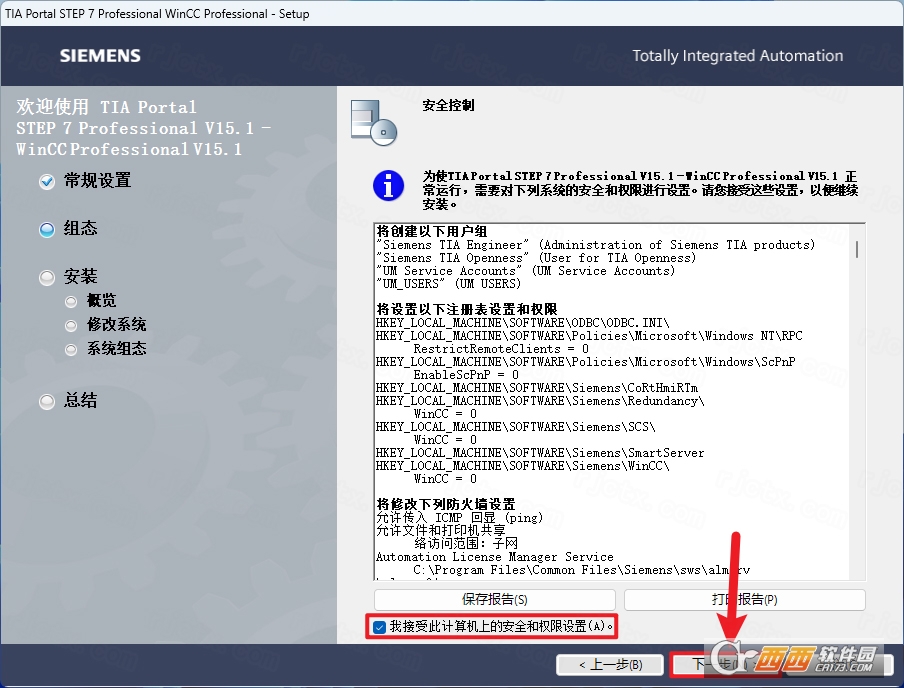

21.勾选【我接受】，再点击【下一步】

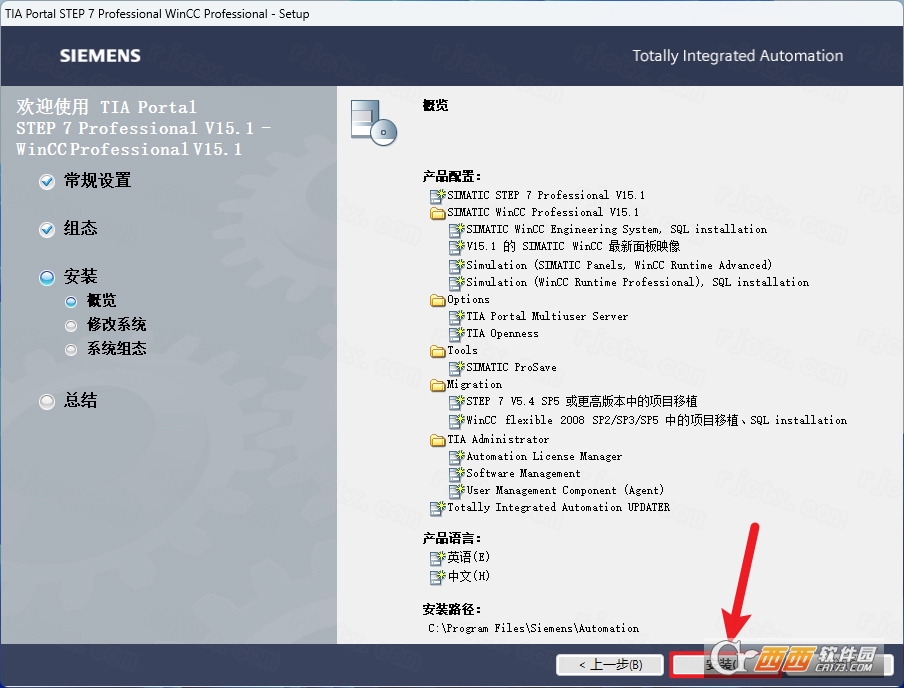

22.点击【安装】

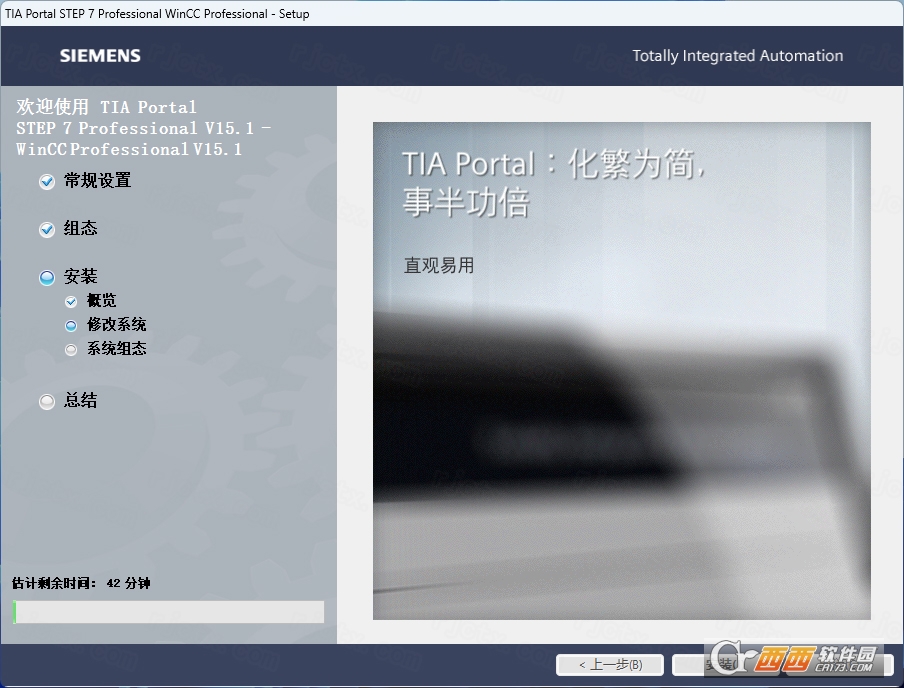

23.软件安装中，稍等片刻

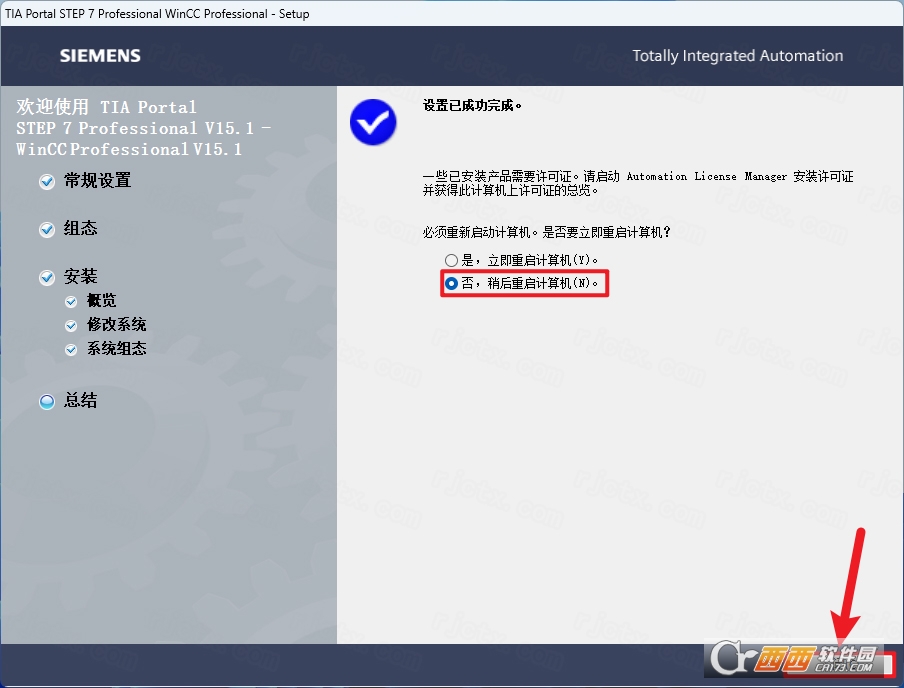

24.勾选【否…】，再点击【关闭】

25.找到【西门子解除重启提示批处理】文件，右键选择【以管理员身份运行】它

26.点击右上角【关闭按钮】

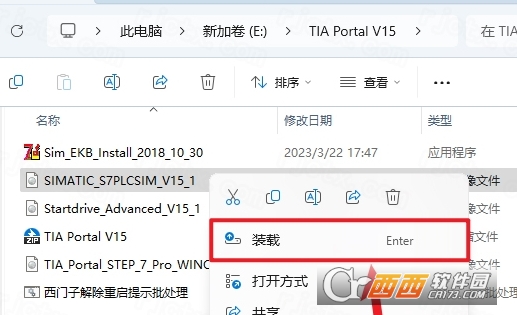

27.找到【SIMATIC_S7PLCSIM_V15_1】文件，右键点击【装载】

28.找到【Start】应用程序，右键选择【以管理员身份运行】它

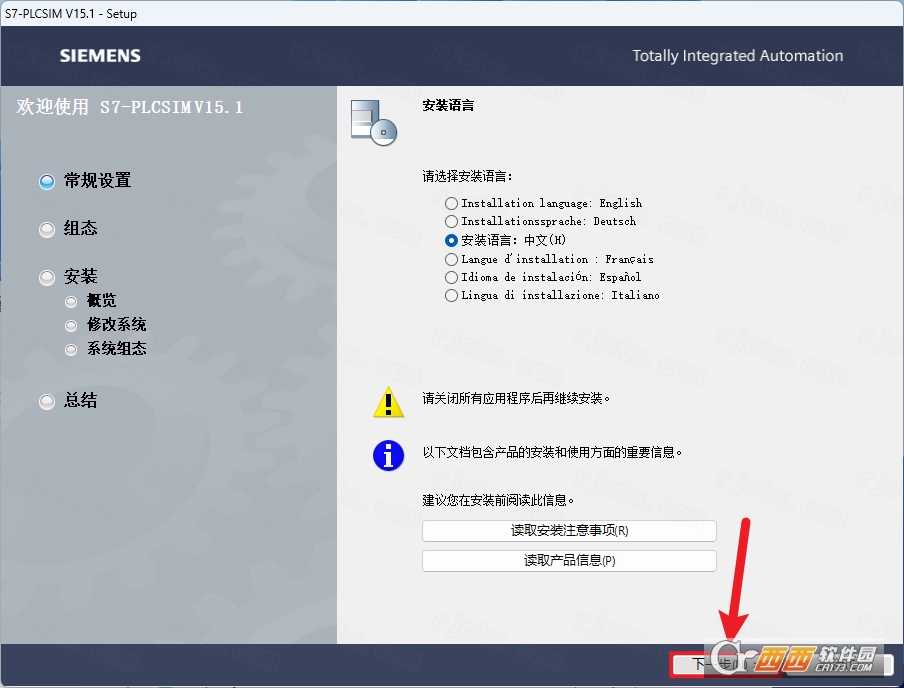

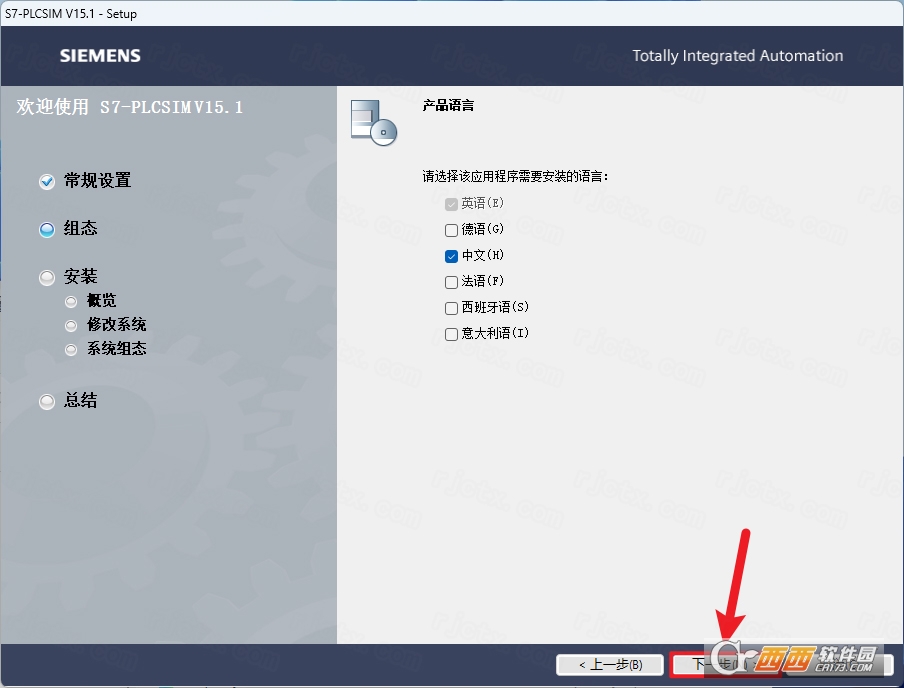

29.点击【下一步】

30.点击【下一步】

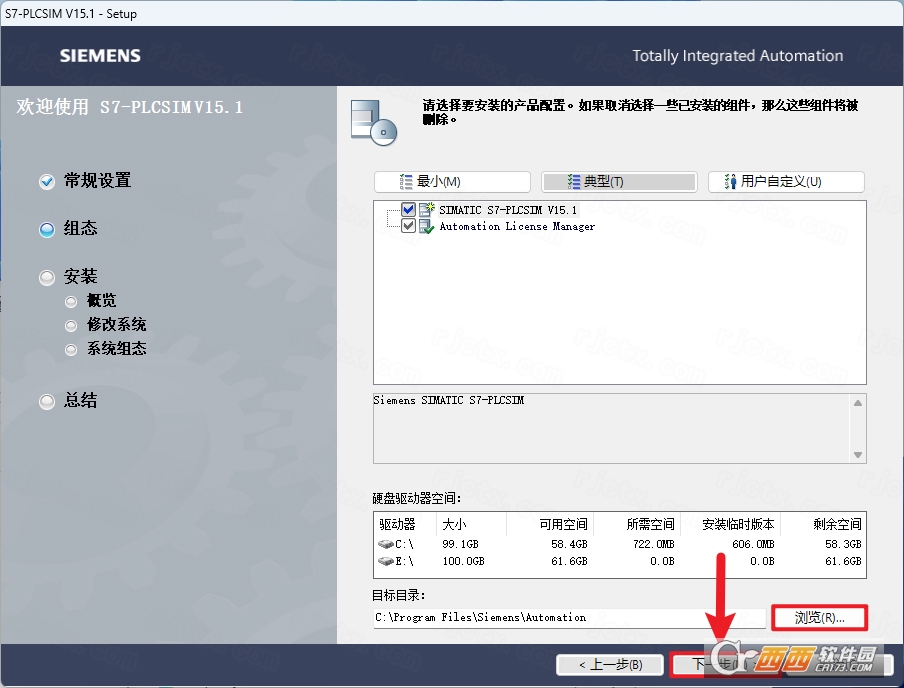

31.软件默认安装在C盘，可自定义更改软件安装位置，点击【下一步】

32.全部勾选，再点击【下一步】

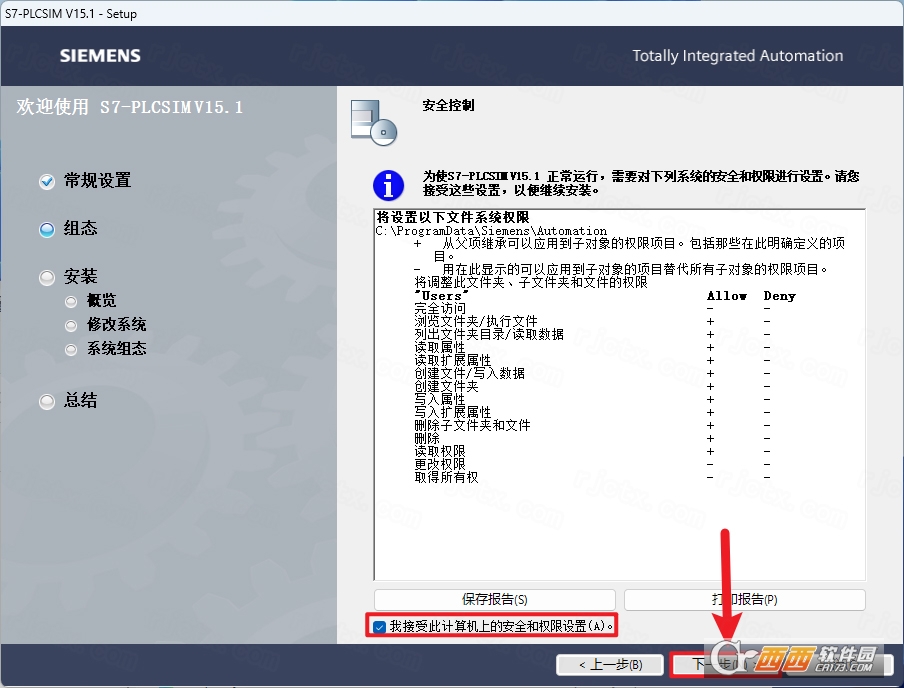

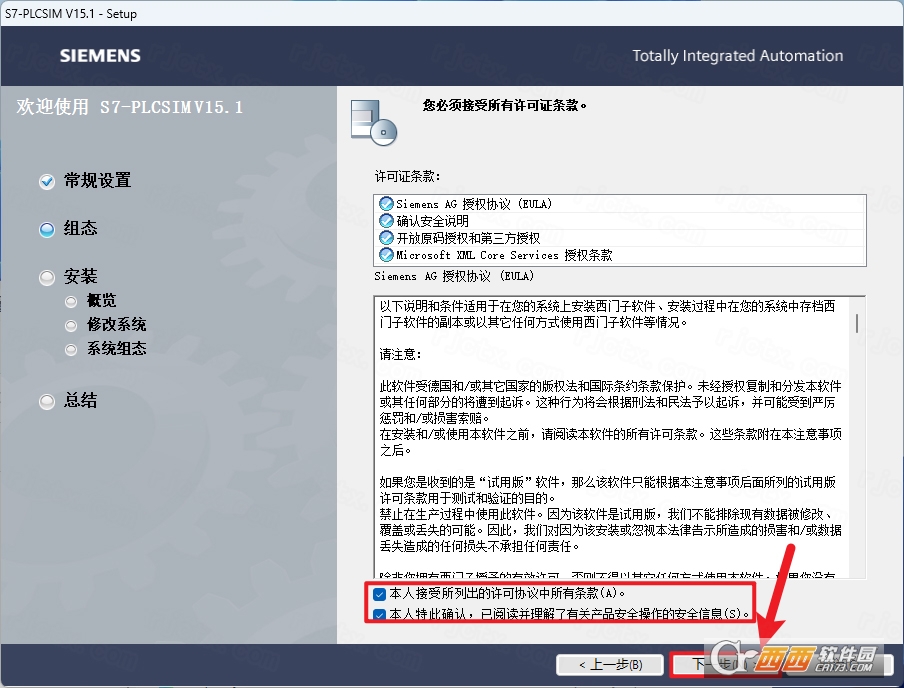

33.勾选【我接受】，再点击【下一步】

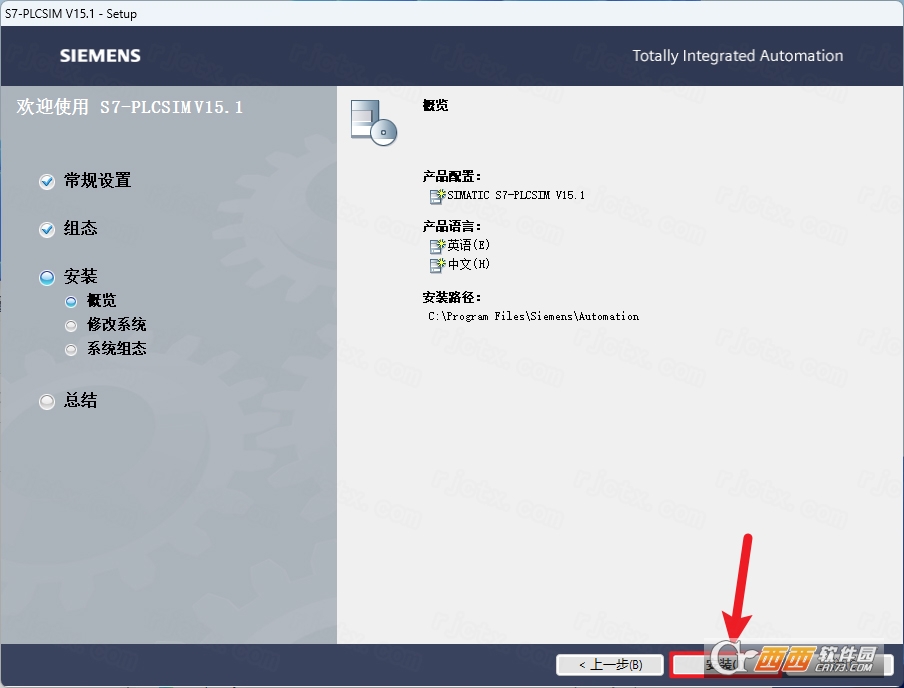

34.点击【安装】

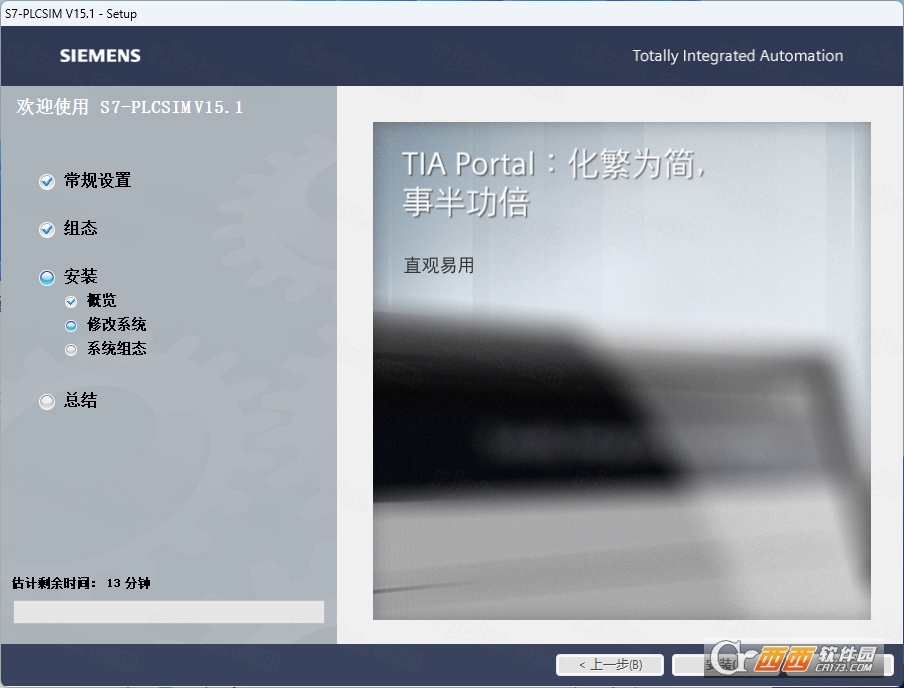

35.软件安装中，稍等片刻

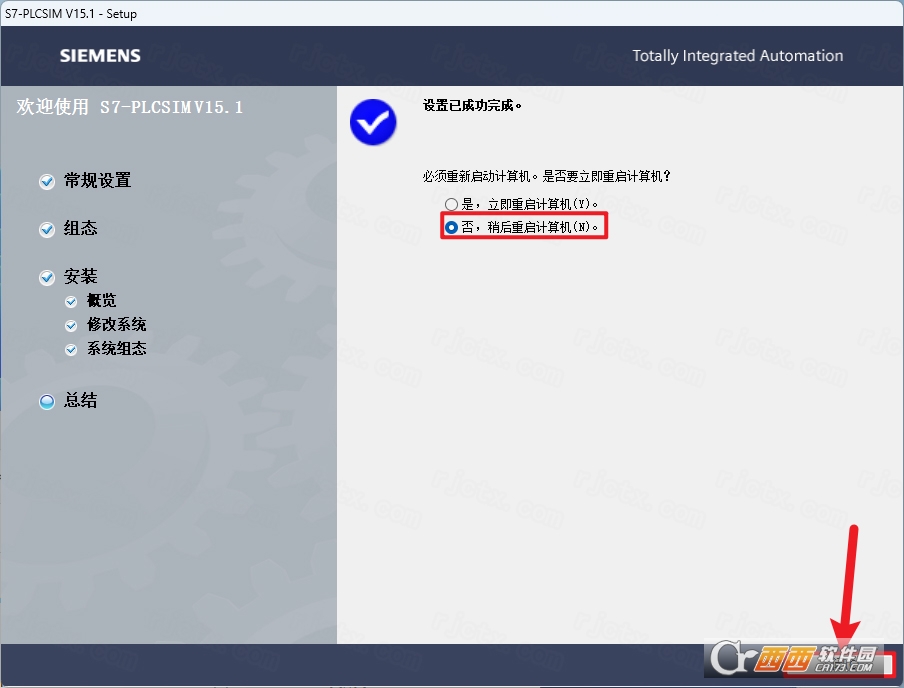

36.勾选【否…】，再点击【关闭】

37.回到TIA Portal V15文件夹，找到【Sim_EKB_Install…】应用程序，右键选择【以管理员身份运行】它

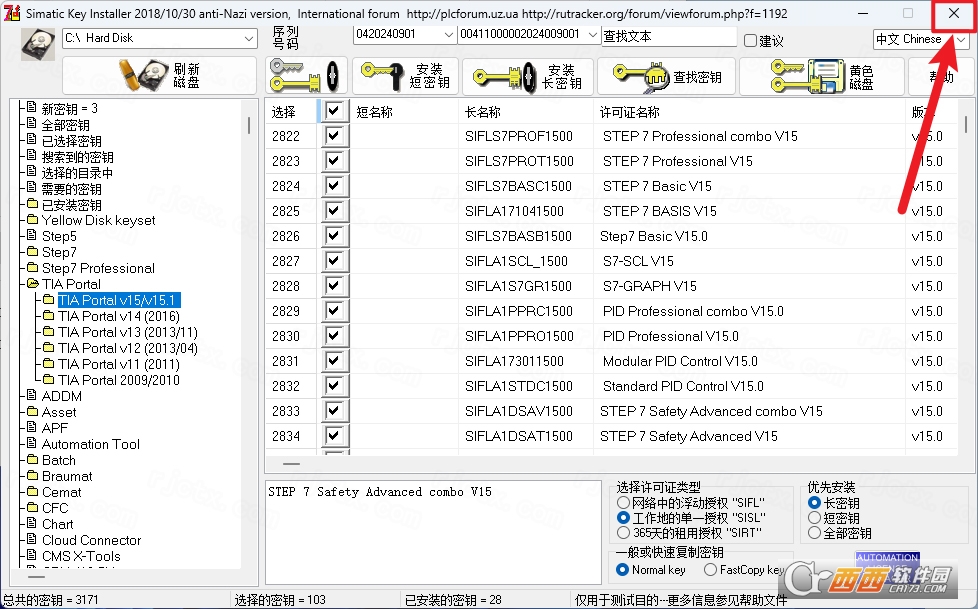

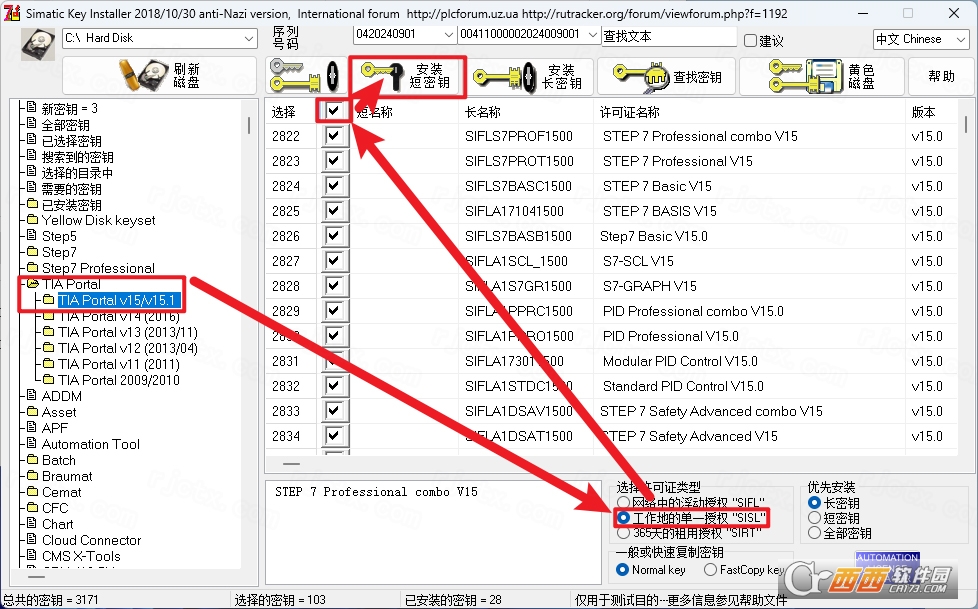

38.双击左侧的【TIA Portal】，依次点击【TIA Portal V15.1】，全选【短名称】，勾选【工作地的单一授权“SISL”】，再点击【安装长密钥】

39.点击右上角【关闭按钮】

40.回到桌面，右键桌面上的【TIA Portal V15.1软件图标】，点击【打开】

41.安装完成

TIA Portal V15仿真让外部程序连通教程

分为PLCSIM普通仿真（本机交互）和PLCSIMAdvanced（跨程序/第三方软件连通）两种常用方案，以以太网通信为核心。

方案一：本机外部程序（上位机、自定义软件）连通仿真

环境准备

电脑仅保留一块有效网卡，关闭多余虚拟网卡、防火墙与拦截软件；确保电脑IP与仿真虚拟网段一致。

PLC硬件与IP组态

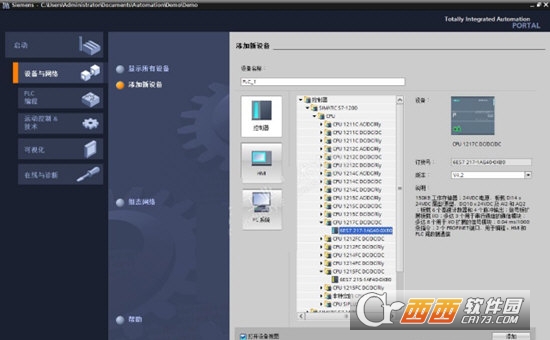

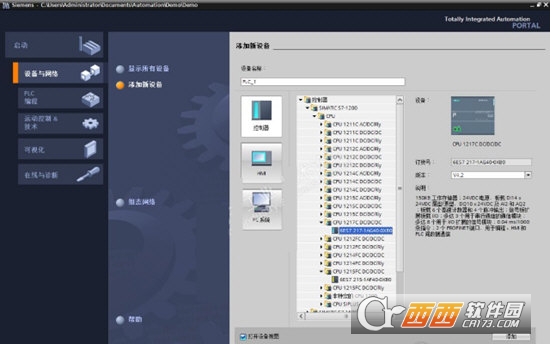

新建项目，添加S7-1200/1500CPU，进入设备组态，设置PROFINET接口IP：192.168.0.2，子网掩码255.255.255.0。

启用仿真并下载程序

点击工具栏启动仿真，选择PLCSIM虚拟站点；将硬件组态+PLC程序下载至虚拟PLC，切换至RUN模式。

外部程序通信配置

外部程序（组态软件、数据采集工具等）选择S7协议/ModbusTCP，填写虚拟PLCIP、机架号、槽号，建立连接即可读写PLC变量。

方案二：PLCSIMAdvanced对接跨端/第三方程序（推荐，功能更强）

安装与启动

提前安装PLCSIMAdvanced，桌面打开软件，新建虚拟实例，手动设置虚拟PLCIP（如192.168.1.10），点击Start启动实例。

博途端对接

打开TIAV15项目→在线→下载到设备，接口选择PN/IE，搜索到PLCSIMAdvanced虚拟设备，完成下载。

外部程序连通

外部Python、LabVIEW、上位机等，通过TCP/IP、OPCUA、S7通信协议，访问上述虚拟IP，实现双向数据交互。

补充设置

若跨虚拟机/多设备组网，统一所有设备网段，交换机直通连接，关闭VLAN隔离。

常见问题

搜不到仿真PLC：关闭电脑防火墙、杀毒软件；检查IP是否同网段。

数据无法读写：PLC程序取消“仅允许PG/OP通信”限制，开放远程访问权限。

TIA Portal V15找不到许可证怎么办

1.基础检查（优先操作）

打开AutomationLicenseManager（ALM许可证管理器），查看列表中是否存在对应V15授权（STEP7Basic/Professional、WinCC等），状态必须为有效。

检查系统服务：按下Win+R输入services.msc，找到AutomationLicenseManagerService，设置为自动并手动启动。

核对系统时间：系统时间错误会导致授权失效，校准为当前标准时间。

2.授权文件异常/未安装授权

找到授权工具Sim_EKB_Install.exe，右键以管理员身份运行，加载对应V15密钥，完成授权安装。

清理旧授权残留：显示C盘隐藏文件夹AXNFZZ，删除内部所有文件，重启电脑后重新授权。

加密狗授权：确认加密狗正常插在USB口，设备管理器中无黄色感叹号。

3.系统/补丁冲突（Win10/Win11高发）

近期安装系统补丁后报错：打开控制面板→程序和功能→查看已安装更新，卸载近期字体、系统累积补丁，重启电脑。

组件缺失：补充安装.NETFramework3.5、VC++运行库，修复系统依赖组件。

4.软件本身故障

修复安装：运行V15安装包，选择修复，不卸载原有项目与配置。

彻底重装：使用西门子清理工具清除V15、PLCSIM、ALM全部组件，重启后重新安装+授权。

5.区分报错类型

提示找不到STEP7Basic：缺少基础PLC编程授权；

提示找不到STEP7Professional：缺少高级功能授权；

打开软件即闪退：ALM服务未启动或授权文件损坏。

TIA Portal V15自动送料装车控制系统

在TIAPortalV15中开发自动送料装车系统，主要涵盖硬件组态、逻辑编程与调试三个核心环节：

系统状态与启停控制：利用置位（S）与复位（R）指令设计系统运行状态。启动时置位运行指示灯（绿灯亮、红灯灭），停止时复位所有状态。为避免传统起保停电路的冗余，可直接采用置位指令提升逻辑直观性。

小车运动与限位控制：通过比较指令判断小车当前位置（如计数值大于100即到达前线位）。利用移位指令或变量赋值控制小车的前进（0）与后退（1）方向，并在到达指定限位时触发相应的指示灯。

装料与卸料时序控制：小车到达装料位后，启动定时器进行装料（如设定7秒，可预留3.6秒缓冲时间）。装料完成后，小车自动反向运行至后线位，并触发卸料定时器（如5秒）。

连续运行逻辑：增加“连续”按钮，在系统运行指示灯激活的前提下，置位连续运行标志，使小车在完成一次卸料后能自动循环执行前进、装料、后退、卸料的完整工艺流程。
