S7-200 SMART 2.7编程软件最新版

S7-200 SMART 2.7编程软件最新版是西门子为S7-200SMART系列控制器推出的进阶版自动化工程软件。该版本在保持原有直观易用界面的基础上，通过在线调试快速定位并解决程序故障，同时支持程序的上传与下载，方便程序的修改和更新！

S7-200 SMART 2.7安装教程

1.下载完成后，鼠标右击【S7-200 SMART 2.7】压缩包，选择【解压至此处】

2.找到【Step_7…】文件，右键点击【装载】

3.找到【Setup】应用程序，右键选择【以管理员身份运行】它

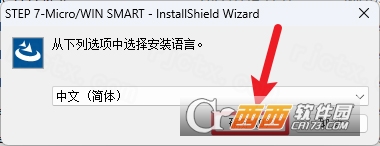

4.点击【确定】

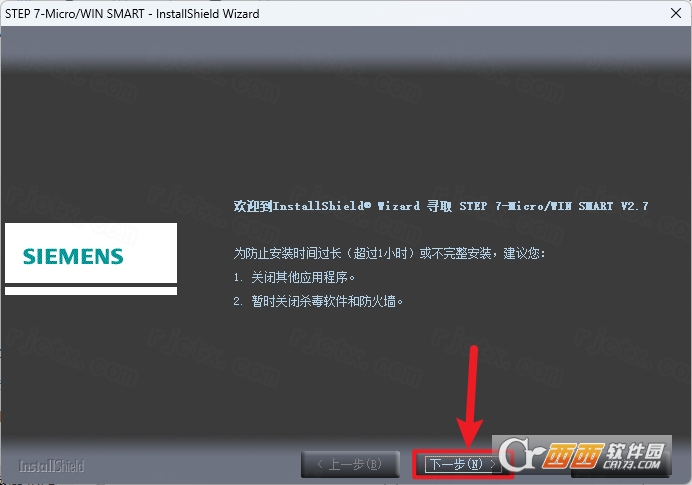

5.点击【下一步】

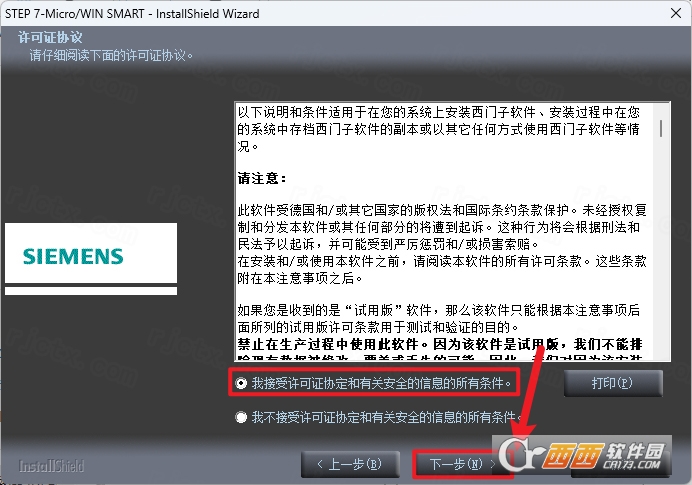

6.勾选【我接受】，再点击【下一步】

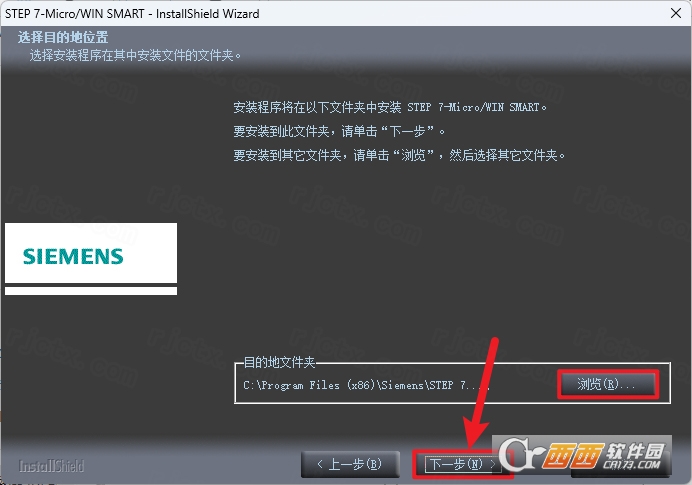

7.软件默认安装在C盘，可自定义更改软件安装位置，点击【下一步】

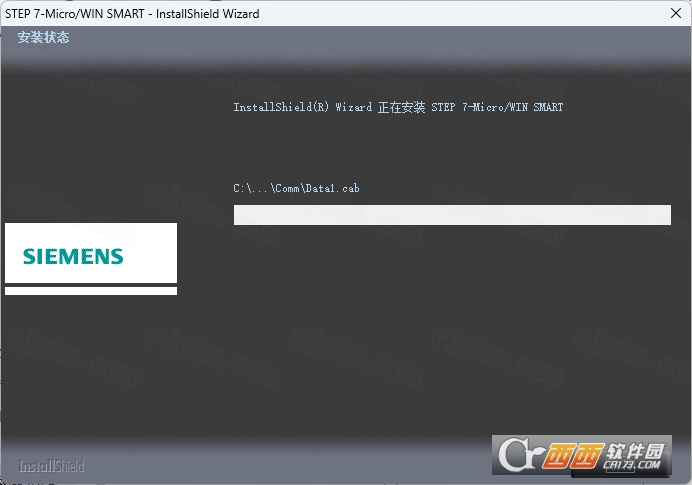

8.软件安装中，稍等片刻

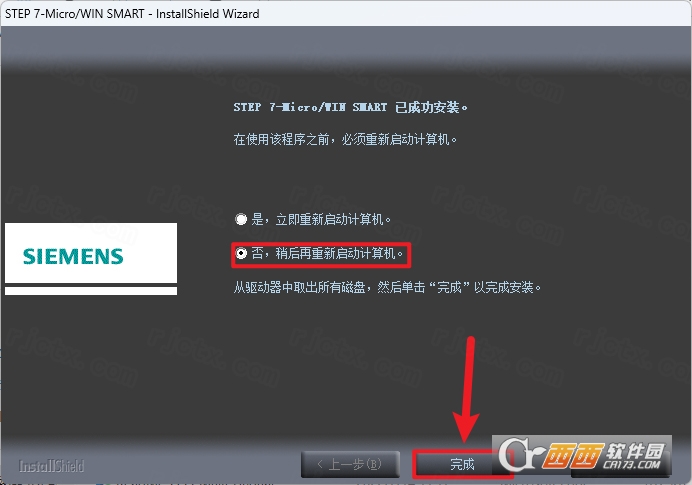

9.勾选【否…】，再点击【完成】

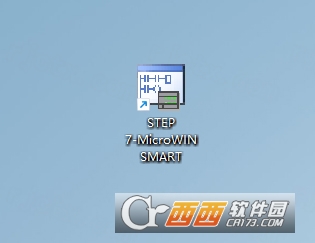

10.回到桌面，右键桌面上的【Step 7软件图标】，点击【打开】

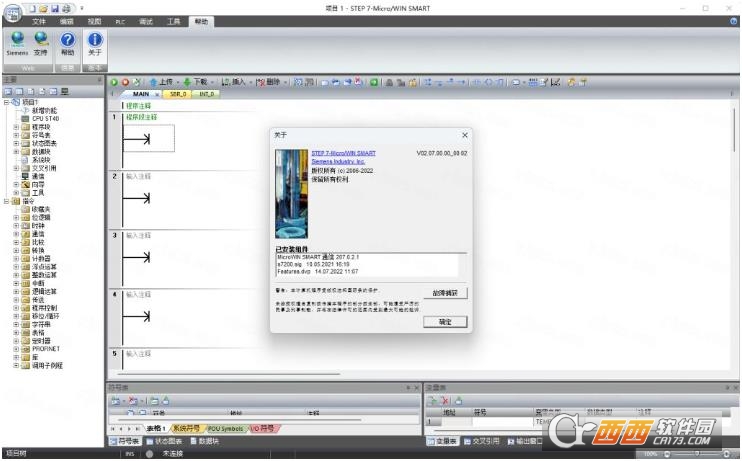

11.安装完成

S7-200 SMART 2.7的G2位置闭环控制

在S7-200SMART2.7中，并不支持原生的G2位置闭环控制功能。

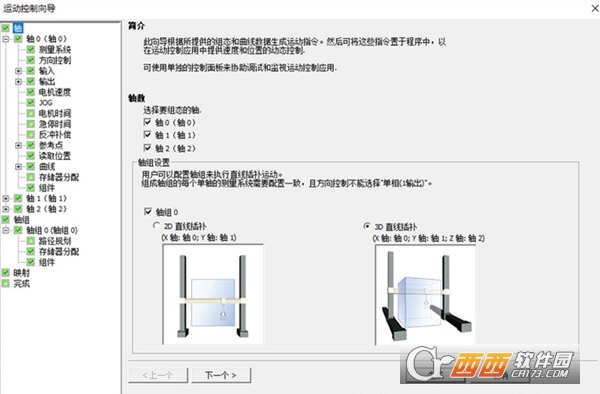

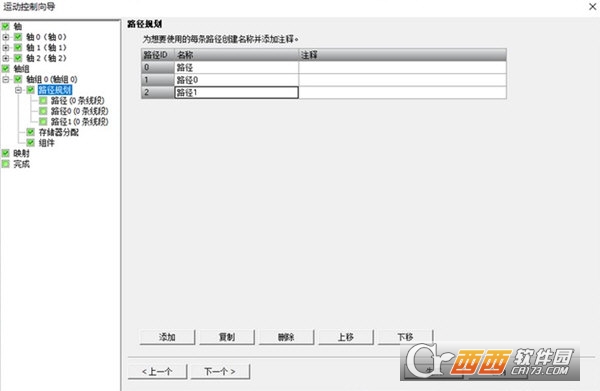

S7-200SMART系列CPU提供的运动控制功能（包括V2.7新增的轴组直线插补）均属于单轴开环控制，系统不提供轴与轴之间的耦合及轴的闭环控制。如果项目有严格的位置闭环需求，通常需要用户自行在PLC中搭建闭环控制算法（如PID调节），但最终的应用效果需根据实际机械环境验证，西门子官方对此不提供保证。

S7-200 SMART 2.7的SweeperTool是什么

1.工具定义

SweeperTool（SMART清理工具）是西门子官方配套的专用卸载清理工具，随V2.7安装包自带，用于彻底清除STEP7-Micro/WINSMART及PCAccessSMART的残留文件、注册表与服务，解决版本升级/重装时的冲突问题。

2.核心作用

彻底卸载：删除软件安装目录、临时缓存、项目残留文件。

清理注册表：移除西门子SMART相关注册表项，避免旧版本残留干扰。

解决安装报错：修复“已安装旧版本”“组件冲突”等问题，保障V2.7顺利安装。

3.使用方法

找到安装包中SweeperTool.exe（无需单独安装）。

右键以管理员身份运行，点击“Clean”开始清理。

清理完成后重启电脑，再安装/重装STEP7-Micro/WINSMARTV2.7。

S7-200 SMART 2.7通过交换机怎么操作

1.硬件连接（星型拓扑）

准备工业交换机（5口及以上，支持100Mbps）、超五类网线。

将PLC以太网口、电脑网口、触摸屏/其他设备分别接入交换机端口。

确认交换机电源正常，端口LINK灯常亮（连接成功）。

2.IP地址设置（同网段）

PLC默认IP：192.168.2.1，子网掩码255.255.255.0。

电脑IP设置：

打开“网络和Internet设置”→“以太网”→“更改适配器选项”。

右键以太网→属性→双击“Internet协议版本4（TCP/IPv4）”。

选择“使用下面的IP地址”，设置：IP=192.168.2.XXX（XXX≠1，如100），子网掩码255.255.255.0，网关留空。

多PLC设置：每台PLC设唯一同网段IP（如192.168.2.2、192.168.2.3）。

3.软件连接与操作

打开STEP7-Micro/WINSMARTV2.7，点击左侧通信图标。

“通信接口”下拉选择电脑网卡（TCP/IP），点击“搜索”。

搜索到交换机下所有PLCIP，选中目标PLC，点击“确定”建立连接。

程序下载/上传：连接后点击“下载”（程序→PLC）或“上传”（PLC→程序）。

多设备通信：PLC之间用PUT/GET指令通信，PLC与触摸屏通过交换机实现数据交互。

4.常见问题排查

搜索不到PLC：关闭防火墙/杀毒软件；检查网线与交换机端口；确认IP同网段。

通信不稳定：使用屏蔽网线；交换机端口设为100Mbps全双工；避免VLAN隔离。
