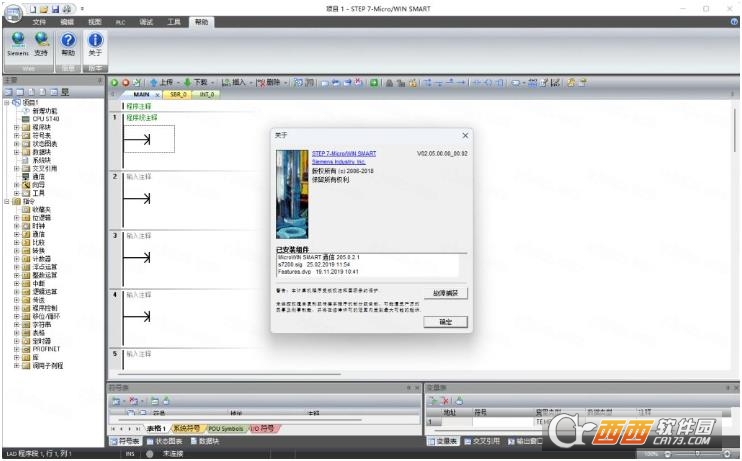

S7-200 SMART 2.5汉化免费版

S7-200 SMART 2.5汉化免费版是西门子面向小型自动化市场推出的经典PLC编程平台，功能方面，软件提供了丰富的指令集，涵盖逻辑控制、数据处理、通信等各类工业控制任务，为构建复杂的自动化控制系统提供了便利条件。

S7-200 SMART 2.5安装教程

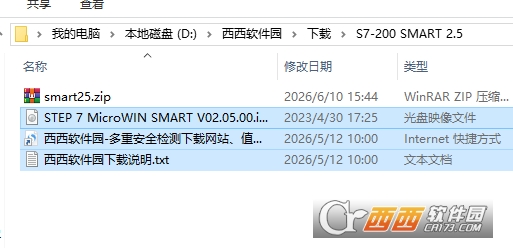

1.下载完成后，鼠标右击【S7-200 SMART 2.5】压缩包，选择【解压至此处】

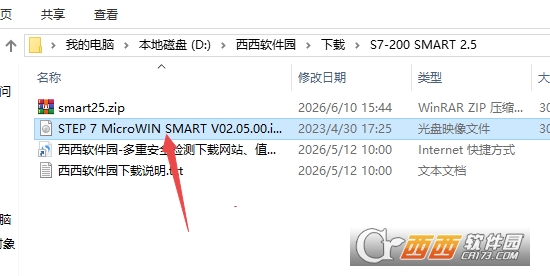

2.找到【Step 7…】文件，右键点击【装载】

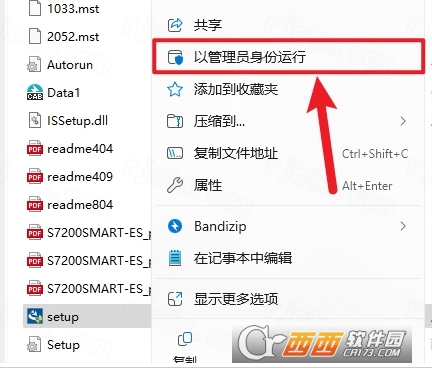

3.找到【setup】应用程序，右键选择【以管理员身份运行】它

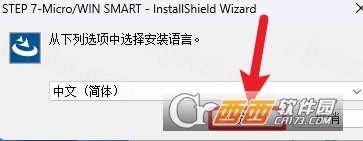

4.点击【确定】

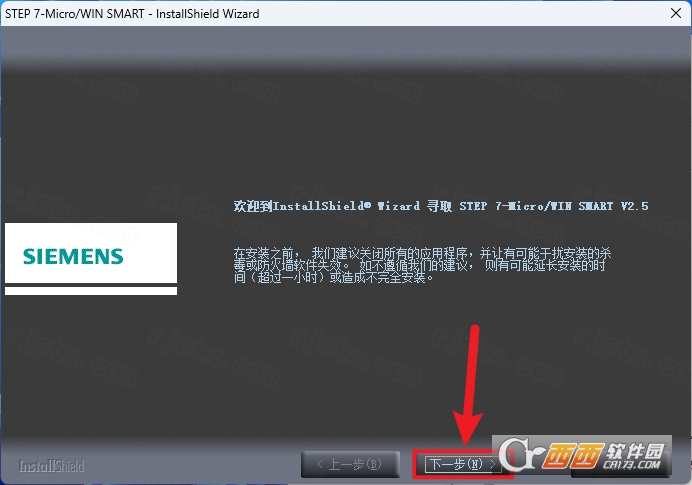

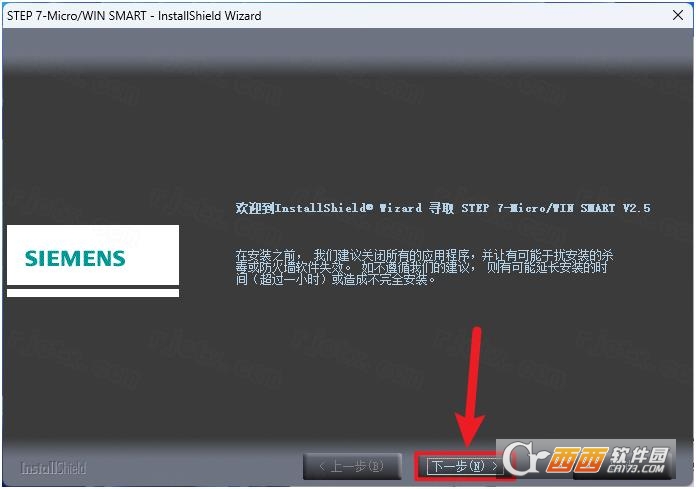

5.点击【下一步】

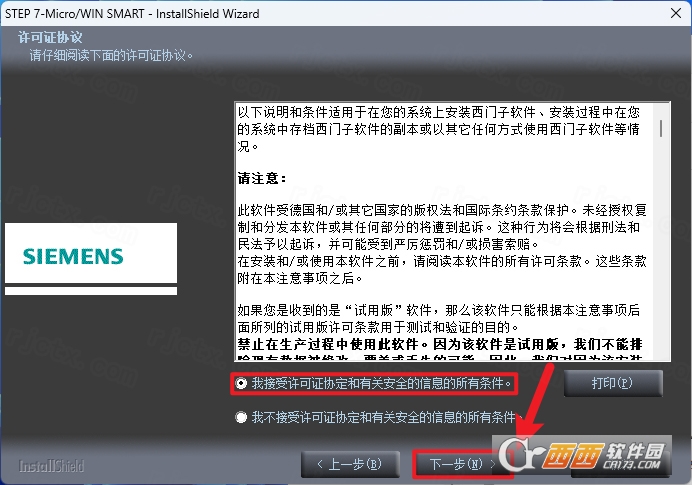

6.勾选【我接受】，再点击【下一步】

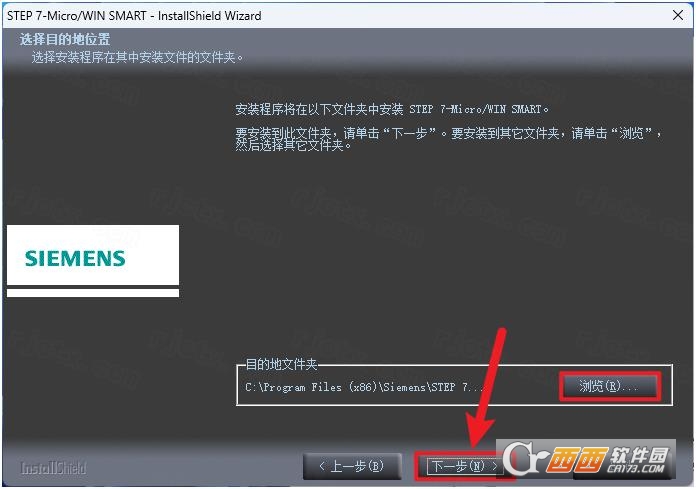

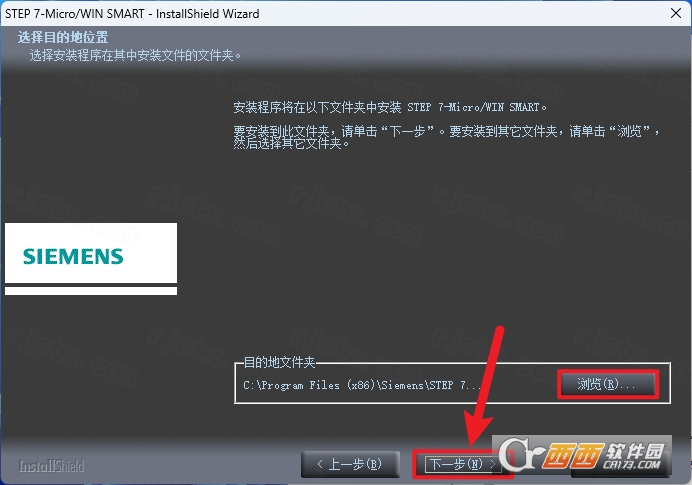

7.软件默认安装在C盘，可自定义更改软件安装位置，点击【下一步】

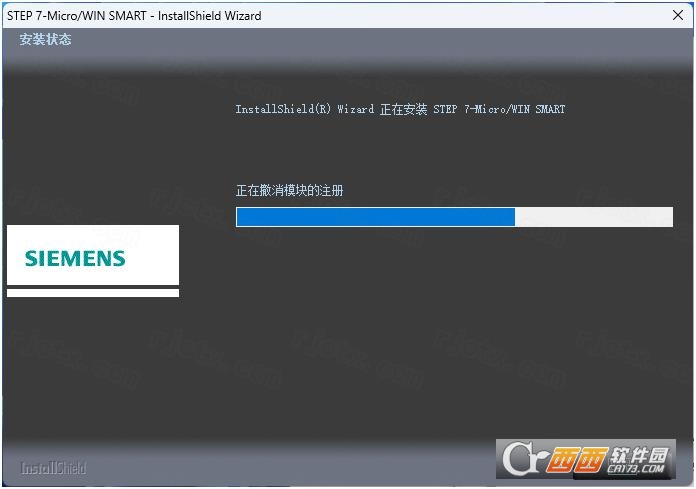

8.软件安装中，稍等片刻

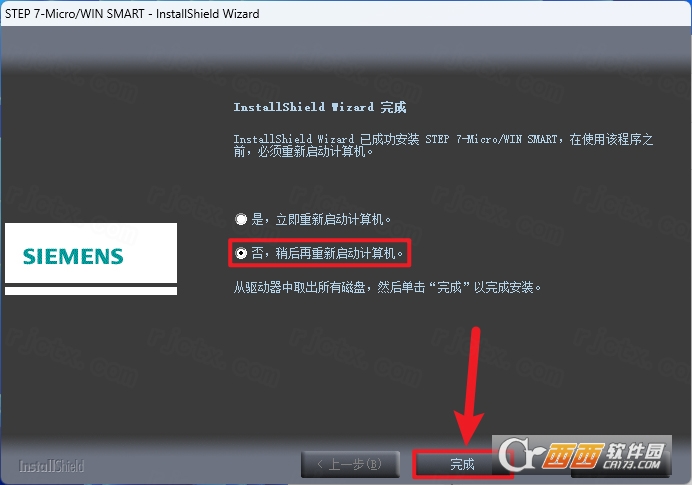

9.勾选【否…】，再点击【完成】

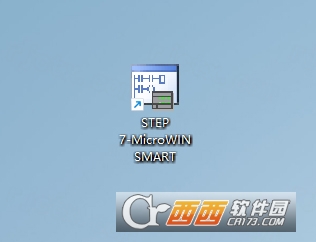

10.回到桌面，右键桌面上的【Step 7软件图标】，点击【打开】

11.安装完成

S7-200 SMART 2.5亮点功能

一、三种编程语言自由切换

S7-200SMART2.5支持梯形图、功能块图和语句表三种编程语言，用户可以根据项目类型和个人习惯选择最合适的语言。同一个项目中可以在不同程序段混用不同语言。

二、丰富的指令集

软件内置了完整的指令库，包括位逻辑指令、定时器、计数器、数学运算指令、逻辑运算指令、数据移动指令、转换指令、程序控制指令以及通信指令等，能够覆盖绝大多数工业控制场景。

三、调试与诊断功能

软件提供变量状态监控表、程序在线监视、强制变量赋值和断点调试等工具。用户可以实时查看PLC内部变量的当前值，并在发现问题时在线修改程序。

四、与其他西门子产品无缝集成

S7-200SMART2.5可以与西门子触摸屏（如SMARTLINE）、变频器（如V20、G120）、伺服驱动器（如V90）等产品直接通信，无需额外的协议转换设备。

五、程序上传下载与数据归档

支持将PLC中的程序上传到电脑进行备份，也支持将电脑中的程序下载到PLC。数据归档功能可以将PLC运行过程中的关键数据记录到存储卡中，用于事后分析。

六、库指令功能

用户可以将常用的程序段封装为库指令，在多个项目中重复调用，减少重复编程的工作量。

S7-200 SMART 2.5通信故障代码168

在S7-200SMART的ModbusTCP通信中，错误代码通常由MBUS_CLIENT或MBUS_SERVER指令的Error参数输出。当出现错误代码168时，其具体含义为：S7-200SMARTCPU作为ModbusTCP客户端与ModbusTCP服务器通信时，尝试访问比ModbusTCP服务器更低端的串行子网中的设备。

S7-200 SMART 2.5中PiD手动/自动切换

在S7-200SMART中实现PID手动/自动的无扰动切换（即切换时控制输出不发生突变），根据编程方式的不同，有以下两种实现逻辑：

直接使用PID指令编程：

PID指令本身已具备无扰动切换能力。当EN端从“0”变为“1”（手动切自动）时，指令会自动将设定值（SPn）赋值为当前过程反馈变量（PVn），并将积分前项（Mx）赋值为当前输出值（Mn），从而避免输出突变。从自动切手动时，只需停止EN端能流，并通过用户程序直接修改回路表中的输出值存储单元即可。

使用PID向导编程：

由于向导生成的子程序封装了PID指令，其自身的无扰动切换能力受限，需在子程序调用前添加外围处理程序：

自动切手动：必须使手动输出值（如VD2004）等于当前的实际控制输出值。

手动切自动：必须利用量程变换指令（如Scale_I_to_R），将当前的过程反馈量换算为相应的给定值（设定值）。

中文名：S7-200 SMART 2.5

MD5值：d41827a15d1027a14ab1c1b7b97a830f
