MSC Nastran 2024中文解锁版

MSC Nastran 2024中文解锁版是海克斯康旗下面向多学科结构仿真的核心有限元求解器，支持在线性和非线性域中执行静态、动态和热分析，并辅以自动结构优化和嵌入式疲劳分析，助力工程师在产品全生命周期中高效完成结构验证与性能优化。

MSC Nastran安装教程

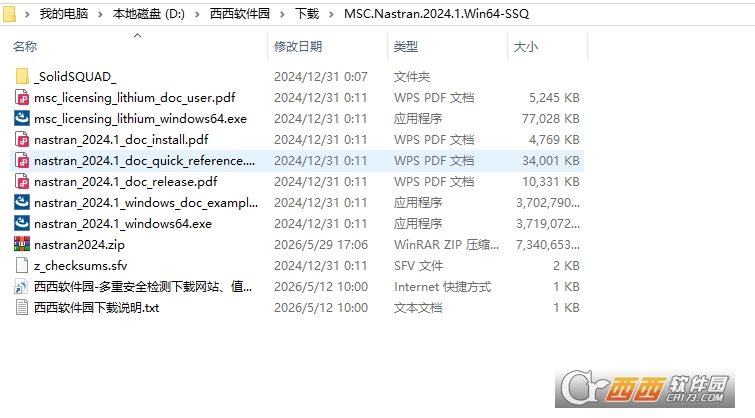

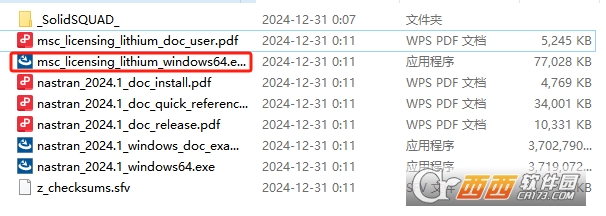

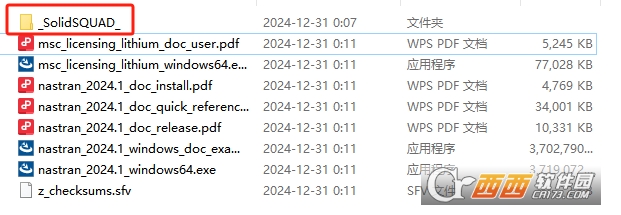

1、在本站下载解压好压缩包之后，打开下列文件夹

2、然后再点击打开_SolidSQUAD_文件夹

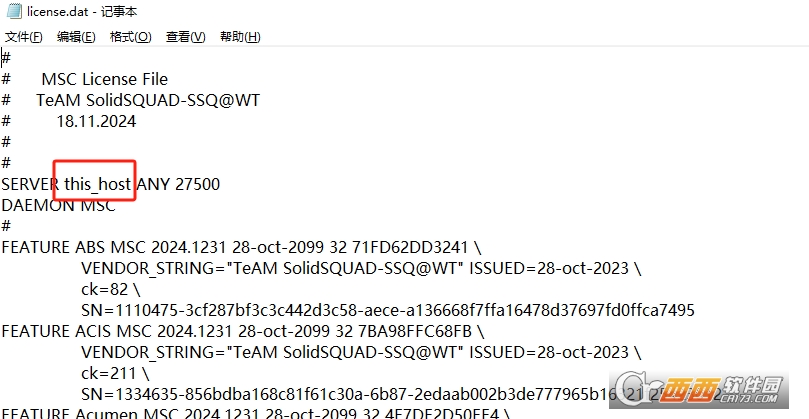

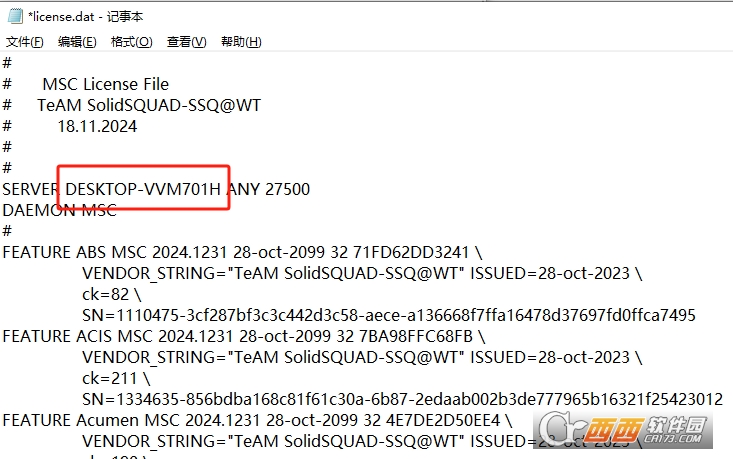

3、以记事本的方式打开license.dat

4、将this host换成自己的电脑设备名称

电脑设备名称查询方式如下：

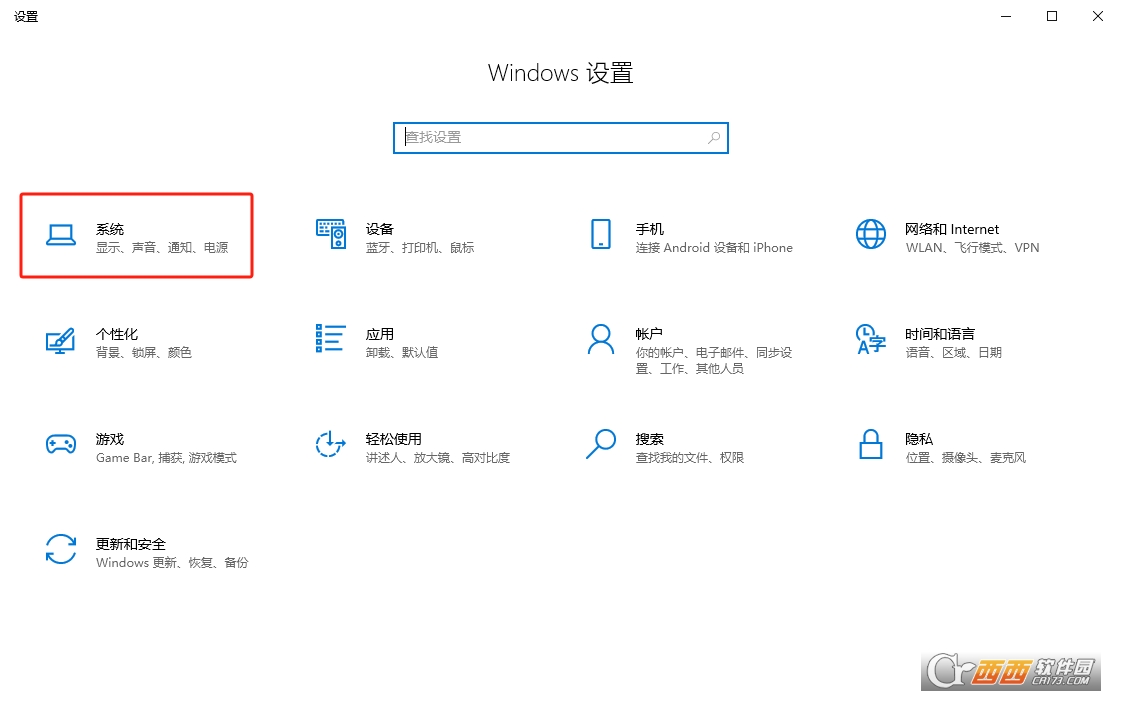

（1）打开电脑设置，点击系统

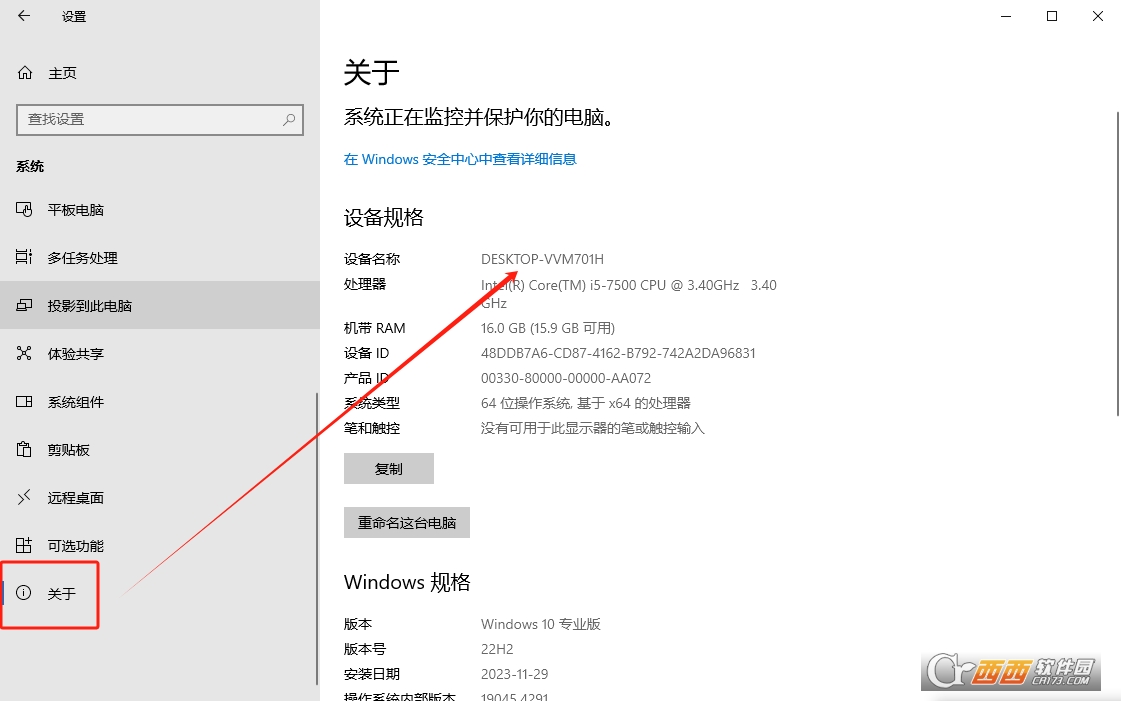

（2）下拉找到关于，然后可以看到设备名称

（3）把this host换成这个名称，然后保存（根据自己的电脑设备填写）

5、然后点击安装msc_licensing_lithium_windows64.exe

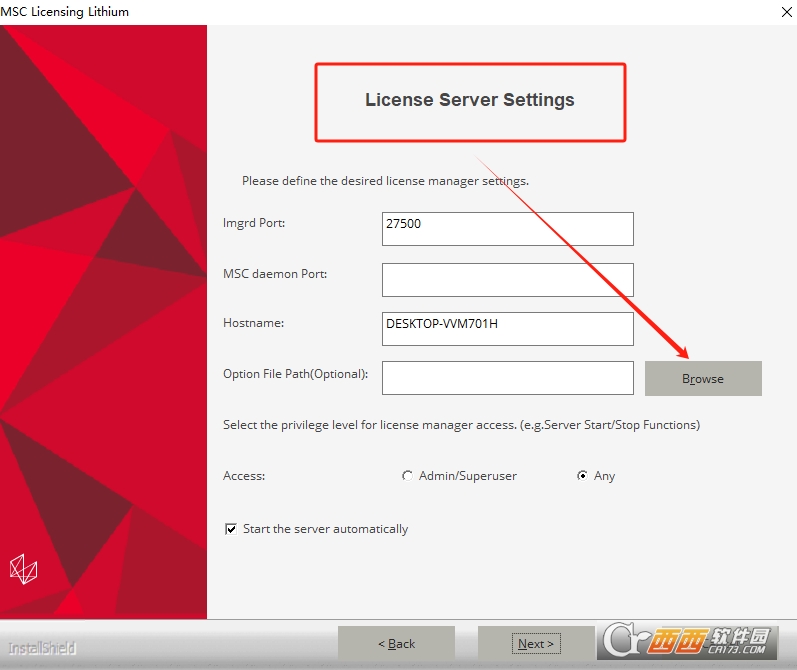

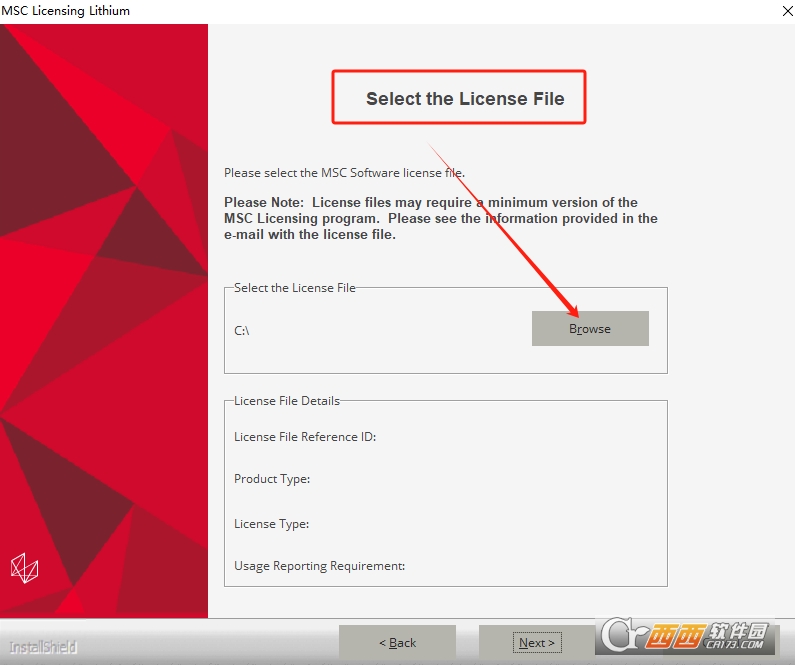

6、点击下一步直到下图界面，选择license文件，该文件就是位于步骤3的license.dat文件

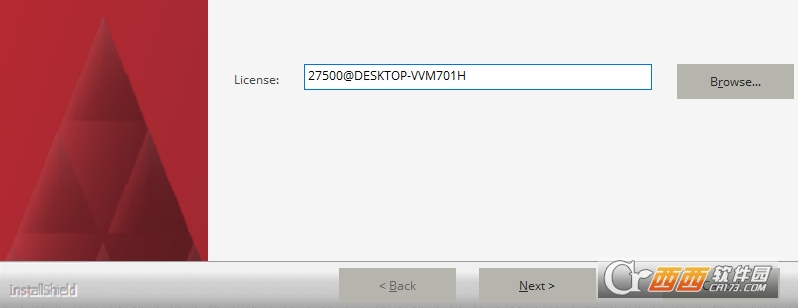

7、继续点击下一步直到下图界面，再次选择license.dat文件

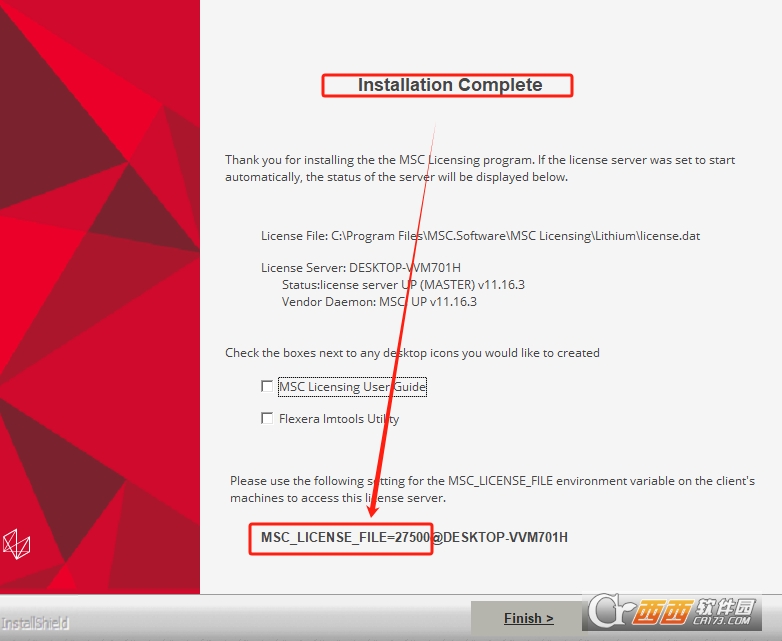

8、继续点击next，出现安装完成界面时，下图这个MSC LICENSE FILE=27500@DESKTOP-VVM701H复制下来，点击finish

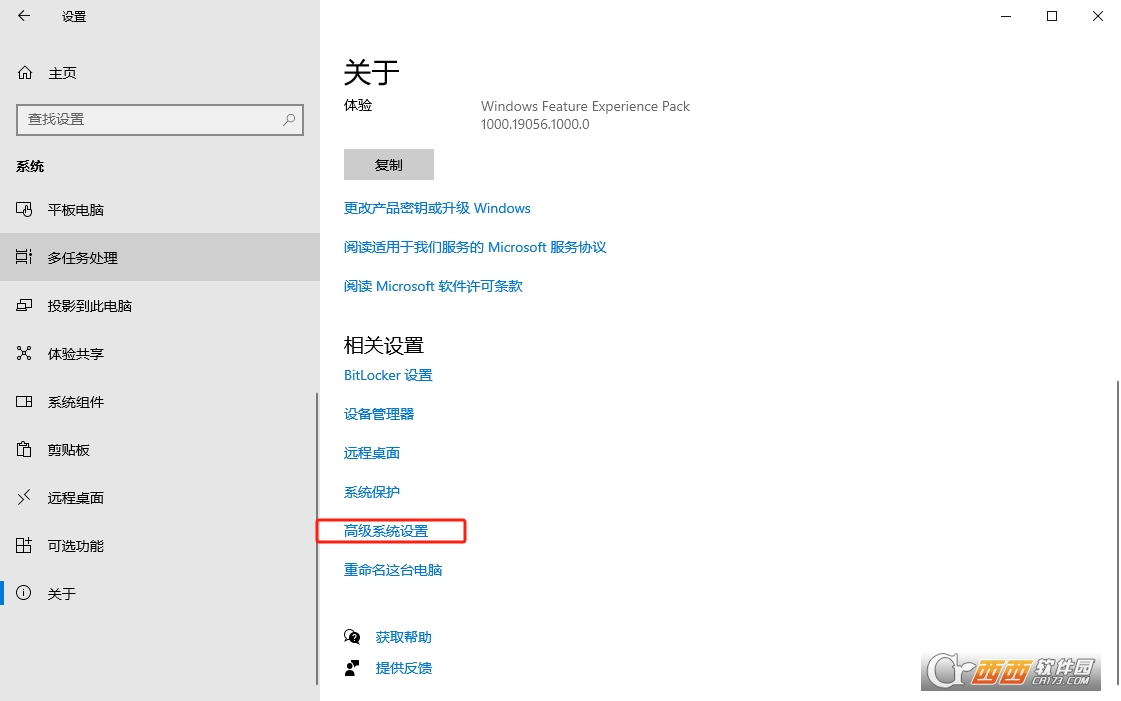

9、然后开始设置环境变量，打开步骤4中的设备名称界面，找到点击高级系统设置

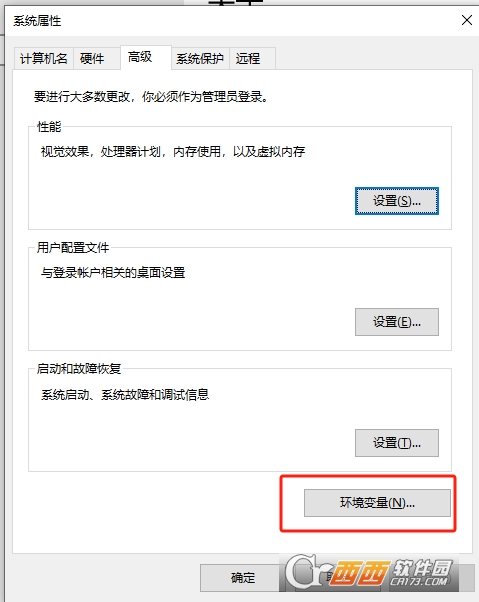

10、点击设置环境变量

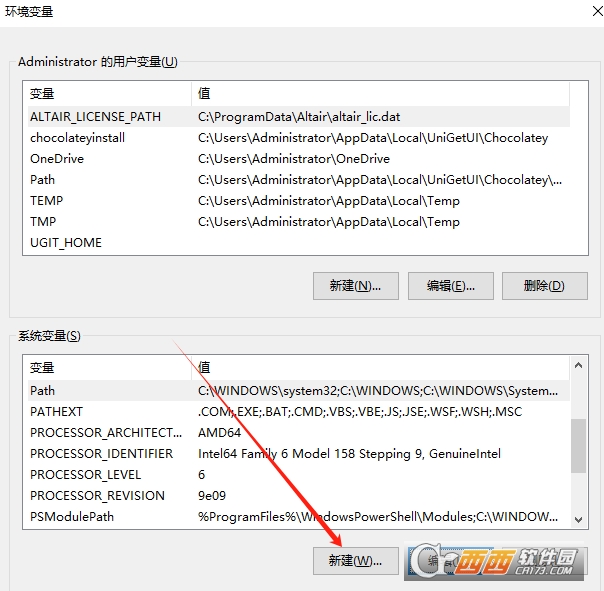

11、点击新建

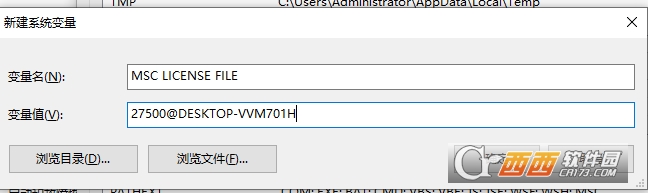

12、将步骤8中的信息复制过来，然后点击确定

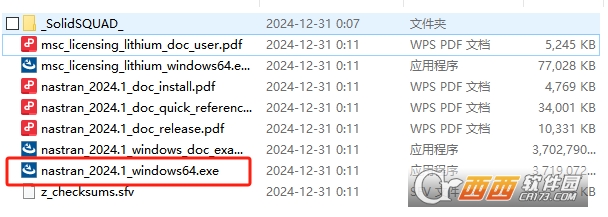

13、然后点击安装nastran_2024.1_windows64.exe

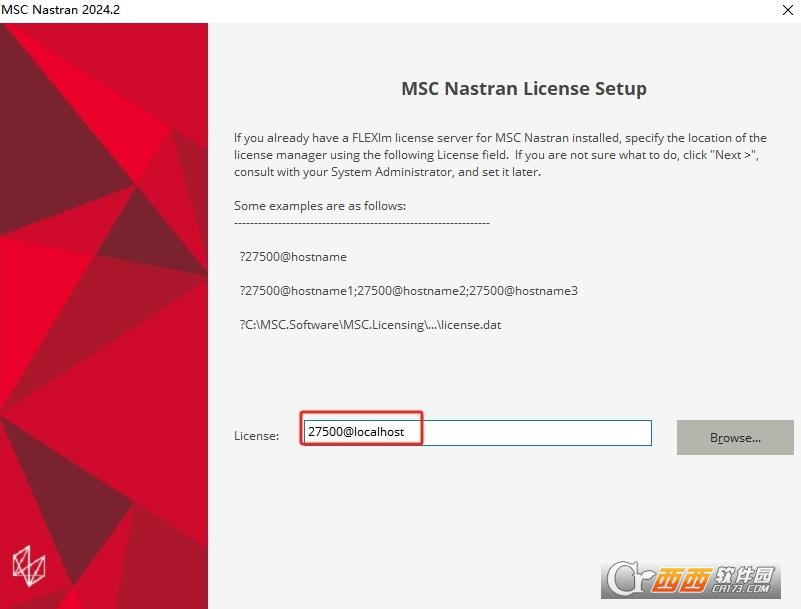

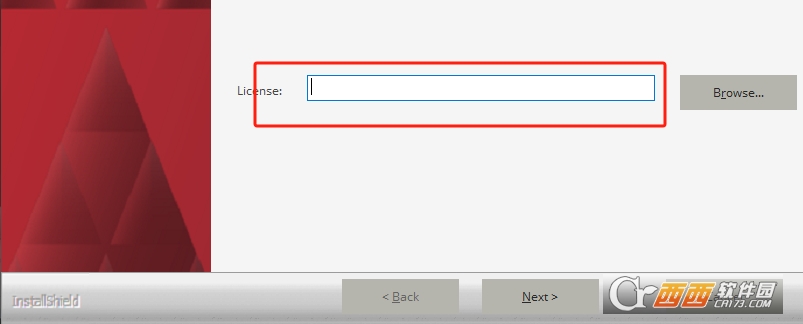

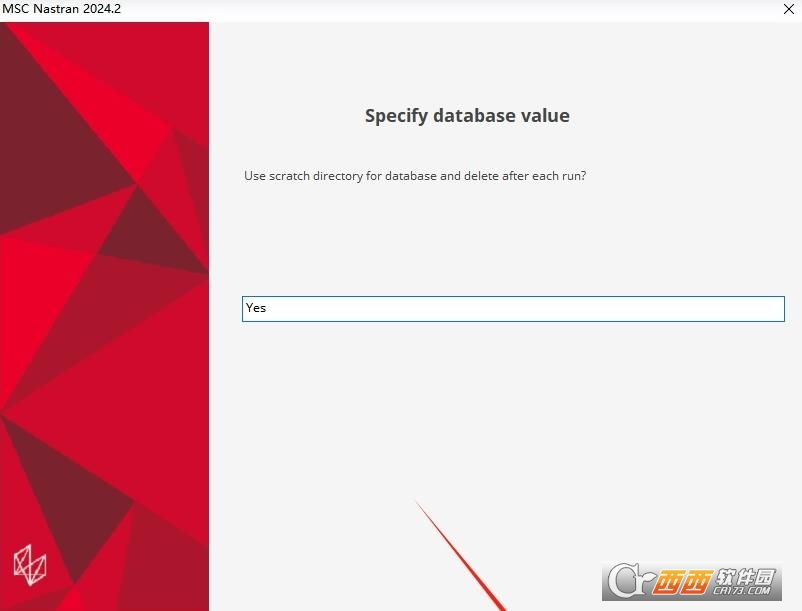

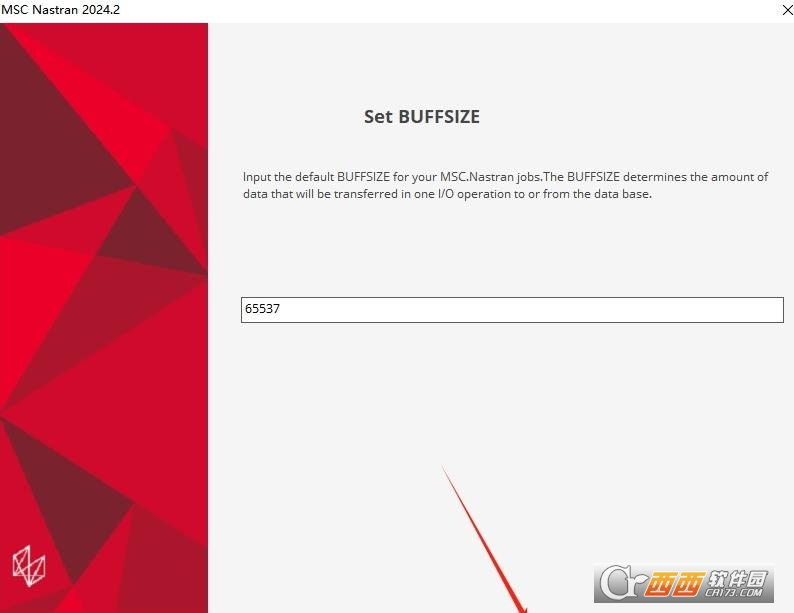

14、一直点击next就可了，然后到了需要填写license这一步时

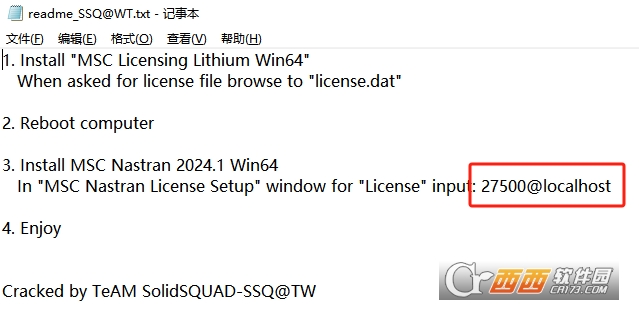

15、打开步骤2的文件夹，打开readme_SSQ@WT.txt，将下列信息复制，将localhost用步骤4中的电脑设备名称代替哦

以小编电脑为例就是下图这样的：

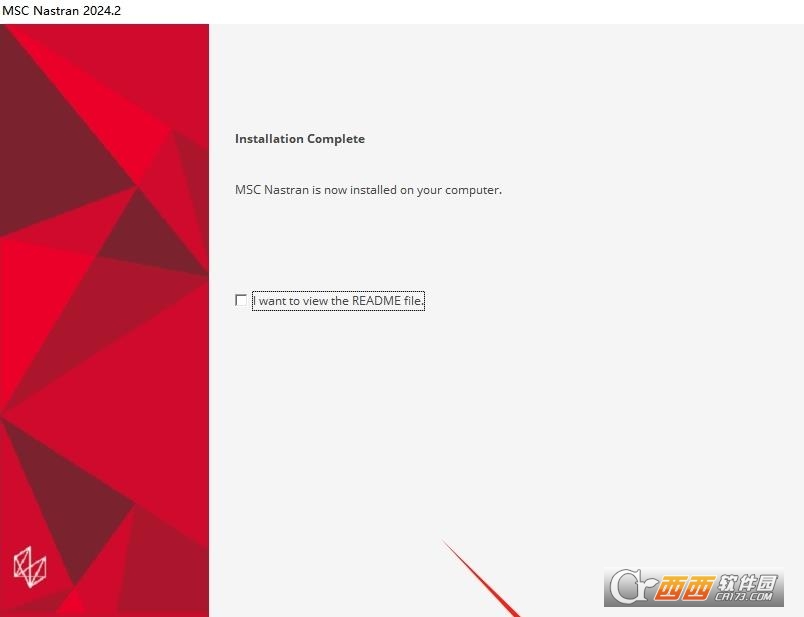

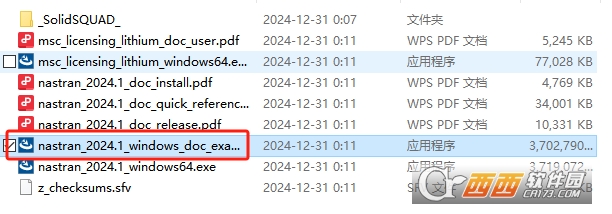

16、然后点击nxet，等待安装完成后，点击安装nastran_2024.1_windows_doc_example.exe

17、安装好后就可以开始使用了！！！

MSC Nastran 2024离散傅立叶变换

频域分析中的DFT应用：在MSCNastran中，离散傅立叶变换主要用于将时域信号（如瞬态响应分析中的时间历程载荷）转换为频域信号，便于进行频率响应分析和随机振动分析。用户可在工况控制段中使用FOURIER命令，将时域加速度、力或位移载荷数据转换为各频率分量，转换后的频域数据可用于SOL108（直接频率响应）和SOL111（模态频率响应）求解序列。

设置傅立叶变换参数：在工况控制段中输入FOURIER命令，格式为FOURIER=option。option可选DFT（离散傅立叶变换）或FFT（快速傅立叶变换）。输入FREQ命令定义输出频率范围和频率间隔，如FREQ1=10，表示生成10个等间距频率点。输入DLOAD命令指定需要变换的时域载荷集编号。软件输出变换后的频域载荷实部和虚部，分别对应同相分量和正交分量。

时域疲劳分析中的DFT：使用SOL400进行非线性瞬态分析后，可在后处理阶段对热点区域的应力时程曲线进行离散傅立叶变换，获取主要应力循环频率和幅值。变换结果用于雨流计数法和疲劳损伤累积计算。在输出请求（OUTPUT）中添加DFT选项，设置采样点数和采样频率，软件输出各频率点的应力幅值和循环次数。

频响函数计算：在模态分析（SOL103）后，利用DFT将单位脉冲激励的时域响应转换为频响函数（FRF）。频响函数以幅值-频率和相位-频率曲线形式输出，用于识别结构共振频率和模态阻尼比。输出可在PLOTXY中绘制，曲线横坐标为频率（Hz），纵坐标为幅值（dB或线性单位）。

数据输出与检查：DFT计算结果写入输出文件（.f06）和结果文件（.op2）。使用OUTPUT命令中的DFTPRINT选项可在.f06文件中输出各频率点的变换结果表格。表格包含频率编号、频率值（Hz）、载荷幅值实部、载荷幅值虚部和载荷幅值模。如发现非零频率处出现异常高幅值，检查时域载荷数据是否包含非周期分量或直流偏移，必要时对载荷数据进行去趋势处理。

MSC Nastran 2024的GENEL单元缺陷

GENEL单元的基本定义：GENEL（广义单元）是一种自定义矩阵单元，用户通过输入刚度矩阵、质量矩阵和阻尼矩阵来定义单元的力学行为，而不需要依赖几何形状和材料属性。GENEL单元常用于模拟复杂子结构、主动控制系统、隔振器和液压作动筒等难以用常规单元描述的部件。定义GENEL单元需在BulkData段中使用GENEL卡片，输入矩阵阶数和各元素值。

矩阵正定性缺失缺陷：用户自定义的刚度矩阵或质量矩阵不满足正定性要求时，求解器在刚度矩阵分解阶段报错。矩阵正定性缺失表现为特征值出现零值或负值，原因是矩阵对角线元素未完全覆盖相关自由度。用户使用DMIG或MATGEN验证矩阵特征值，确保所有自由度的主对角线系数非零且矩阵行列式为正值。

自由度排序与耦合错误：GENEL单元的内部自由度必须按G、P、Q顺序排列，其中G为外部连接点自由度，P为内部主自由度，Q为内部从属自由度。自由度排序错误导致刚度矩阵组装时无法正确匹配系统自由度编号，表现为求解器提示自由度不匹配或矩阵维度错误。检查GENEL卡片中的自由度列表，确保外部连接点与模型中其他单元的节点自由度对齐，内部自由度的编号不与模型中任何节点自由度重复。

矩阵规模与求解效率问题：GENEL单元的矩阵规模（阶数）直接决定了求解器的计算开销。当矩阵阶数超过200且单元数量较多时，整体刚度矩阵的存储量和求解时间显著增加，甚至出现内存不足错误。评估是否可将GENEL单元替换为等效的常规单元组合（梁单元、弹簧单元、质量单元组合）。如必须使用GENEL，启用稀疏矩阵求解器（使用PARAM,SOLVER,SPARSE）以减少内存占用。

热载荷与GENEL不兼容：GENEL单元不支持温度载荷引起的热应变计算。当模型同时包含常规单元和GENEL单元且温度载荷施加在常规单元上时，热膨胀导致的位移和应力传递到GENEL单元时无法正确计算内部力。将GENEL单元放置在不承受温度载荷的区域，或使用MPC约束将常规单元的热位移传递到GENEL单元的外部节点上。在模型验证阶段进行热-力耦合分析时，先用无GENEL单元的全常规单元模型进行基准计算，确认温度影响可忽略后再引入GENEL单元。

MSC Nastran 2024功能亮点

1.SOL400非线性求解器重大升级

新迭代算法（NR+BFGS混合）：大变形/强接触收敛速度提升2–3倍，减少迭代步数；

自适应时间步长：自动调整步长，平衡效率与稳定性，避免发散；

多物理场耦合增强：热-力、电-热、流-固耦合精度提升，支持双向耦合。

2.高级优化（SOL200）新方法

Emendate拓扑优化：无需灵敏度计算，直接优化材料分布，计算速度提升50%，适合复杂拓扑；

CARVE全局-局部分析：一键从全局模型切割局部区域，自动生成超单元，局部应力精度提升，无需手动缩聚；

多模型优化（MMO）：同时优化多个子模型，兼顾强度、质量、疲劳多目标。

3.高性能计算（HPC）与效率

AMSR超单元降阶：自动多级降阶，大型装配体（>1000零件）求解加速10倍，不损失精度；

HDF5压缩输出：结果文件体积减少60%–80%，读写速度提升，便于大数据后处理；

多核并行优化：支持最多128核并行，百万自由度模型求解时间大幅缩短。

4.NVH与疲劳增强

FFT工具链集成：时域→频域一键转换，新增阶次分析，适配旋转机械（电机、涡轮）；

嵌入式疲劳（MSCCAEfatigue）：直接读取Nastran应力结果，自动计算S-N曲线、损伤累积、寿命预测，支持随机振动疲劳；

声学耦合：与Actran无缝联动，结构-声学联合仿真流程简化，中高频噪声分析更高效。

5.用户体验与生态

Apex界面升级：中文支持、操作向导、一键生成BDF，降低新手门槛；

模型检查（GEOMCHECK）：自动识别畸形单元、负体积、刚度奇异，提前预警报错；

多软件协同：与Adams（动力学）、Marc（非线性）、Digimat（复合材料）无缝耦合，覆盖多学科仿真。

6.行业专属能力

航空：复合材料层合板（PCOMP）优化、鸟撞/冲击动力学增强；

汽车：焊点/焊缝单元（CWELD）精度提升、**碰撞安全（SOL400）**效率优化；

能源：压力容器/管道热-结构蠕变分析、风电叶片模态与疲劳专用工具。
