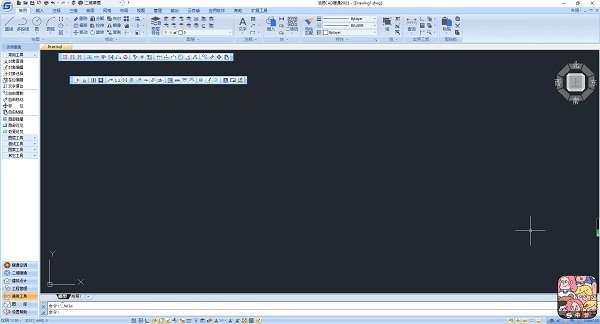

浩辰CAD暖通2023中文版

浩辰CAD暖通2023中文版是面向暖通空调行业的专业CAD插件，可搭载在浩辰CAD、AutoCAD两大平台运行，适配多类型暖通系统设计工作，房间轮廓与名称可自动提取，图形数据与计算参数无缝衔接，设计过程中的数据变更能够全程同步，减少重复输入的工作量！

浩辰CAD暖通2023使用教程

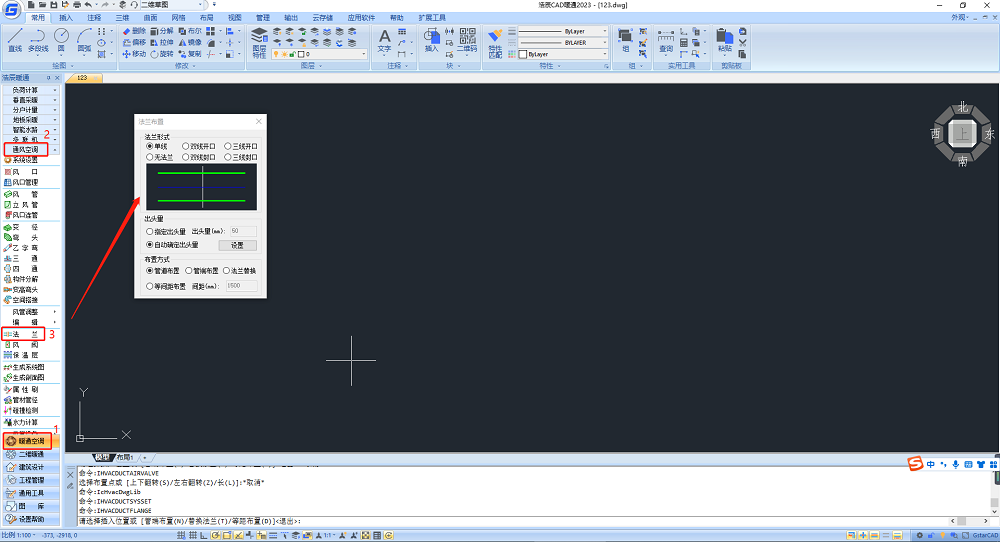

1、如何设置法兰样式

可以点击浩辰CAD暖通2023左侧工具箱-暖通空调-通风空调-法兰，可以在出现的弹窗中选择法兰样式。

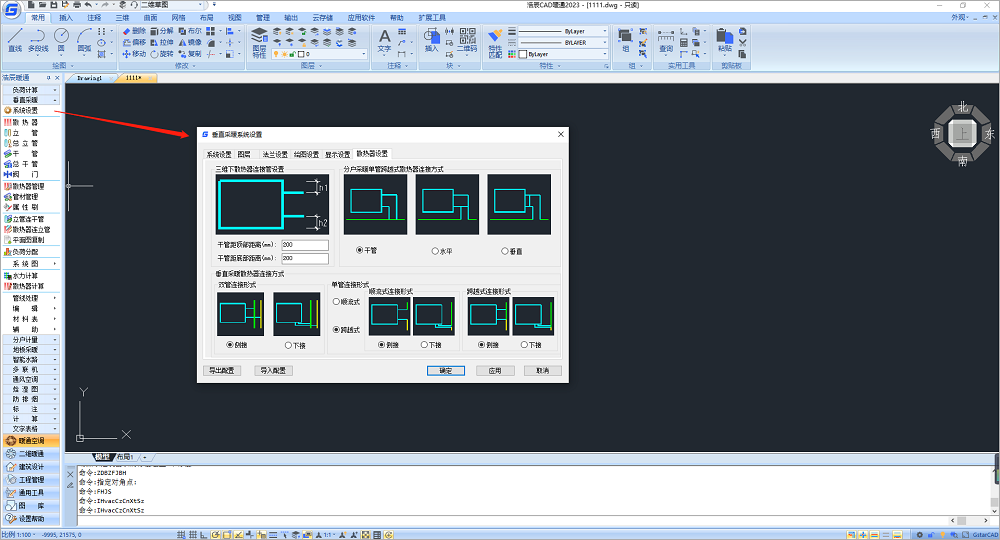

2、如何设置散热器的连接方式

可以点击浩辰暖通2023软件中的工具箱-暖通空调-垂直采暖模块，单击系统设置-散热器设置后，在此页面中可以对散热器的连接方式进行更改，例如分户采暖单管跨越式散热气连接方式、单管连接形式等。

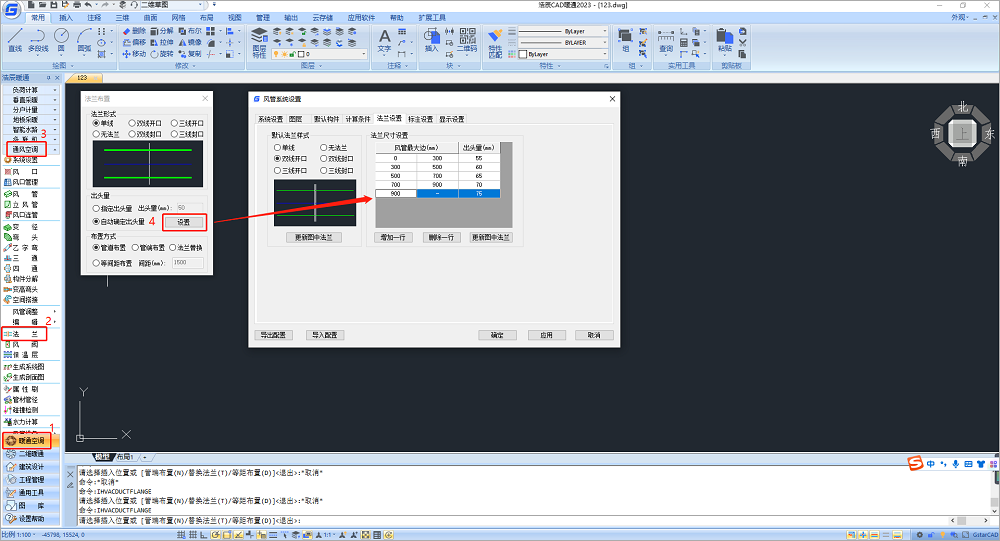

3、如何自定义法兰的出头量

可以点击浩辰CAD暖通2023左侧工具箱-暖通空调-通风空调-法兰-设置，在弹出的弹窗中可以新增风管最大边和出头量，也可以根据自身实际情况自定义风管最大边和出头量。

浩辰CAD暖通2023核心功能

1.房间自动识别提取，框选建筑底图即可识别房间边界、房间名称，自动提取围护结构信息，实现负荷计算参数零输入。

2.多系统专业绘图，支持空调水系统、通风风管、多联机、散热器采暖系统绘制，管线相交自动生成扣弯、过桥弯，快速布置风机盘管、散热器、风口等设备。

3.二三维联动，绘制二维平面图纸的同时自动生成三维管线模型，直观查看管线空间排布，方便检查管线碰撞问题。

4.智能水力与负荷计算，支持冷热负荷核算、管网水力平衡计算，可自动生成规范的计算报告书，用于设计报审。

5.系统图一键生成，平面管线绘制完成后，一键提取平面信息生成暖通轴测系统图，自动完成管线编号标注。

6.开放设备数据库，内置国标管件、阀门、暖通设备库，支持设计师自定义添加厂商设备参数，适配不同项目选型。

7.材料统计，一键统计风管、水管、阀门、设备数量，自动生成设备材料表，可直接导出使用。

8.标准化协同设计，统一项目设计规范，方便团队多人协同绘图，减少专业间错漏问题。

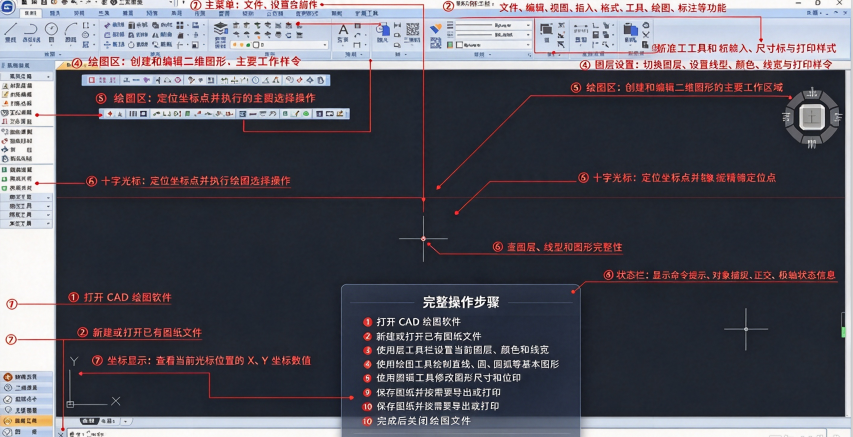

浩辰CAD暖通2023新手入门

选择平台启动：根据使用习惯，选择浩辰CAD或AutoCAD平台启动软件。

打开建筑底图：载入建筑专业提供的平面图，作为暖通设计的底图参考。

房间识别：使用负荷计算模块中的房间识别功能，自动提取房间轮廓与名称信息。

负荷计算：进入负荷计算界面，检查自动提取的参数，按需调整后执行计算。

系统设计：根据设计对象选择对应模块——空调水路、多联机或通风空调，使用相应的管线、设备、阀门工具进行布置。

标注与统计：完成布置后，使用标注工具添加管径、标高、设备编号等信息，通过长度统计和材料表功能生成工程量清单。

出图与导出：通过文件布图功能插入图框、生成图纸目录，最终输出施工图纸。

浩辰CAD暖通2023配置要求

最低配置

操作系统：Windows7、Windows8、Windows10、Windows11（64位）

处理器：1.6GHz及以上CPU

内存：4GB内存

硬盘：至少4GB可用存储空间

显卡：支持DirectX11，显存1GB以上，支持OpenGL加速

显示器：分辨率1024×768及以上

推荐配置（适合大型项目、三维建模、复杂管网计算）

操作系统：Windows10/Windows1164位

处理器：3GHz及以上多核处理器

内存：8GB及以上，大型项目建议16GB

硬盘：固态硬盘，预留6GB以上可用空间

显卡：独立显卡，显存2GB以上

显示器：1920×1080及以上分辨率
