浩辰CAD暖通2026官方Windows版

浩辰CAD暖通2026官方Windows版是适配浩辰CAD与AutoCAD双平台的暖通专业设计插件，可自动识别建筑房间轮廓并提取房间名称，直接读取建筑图纸内的图形信息，该版本同时支持浩辰CAD与AutoCAD双平台，为设计单位保留了平台选择的余地。

浩辰CAD暖通2026如何锁定刻度盘角度

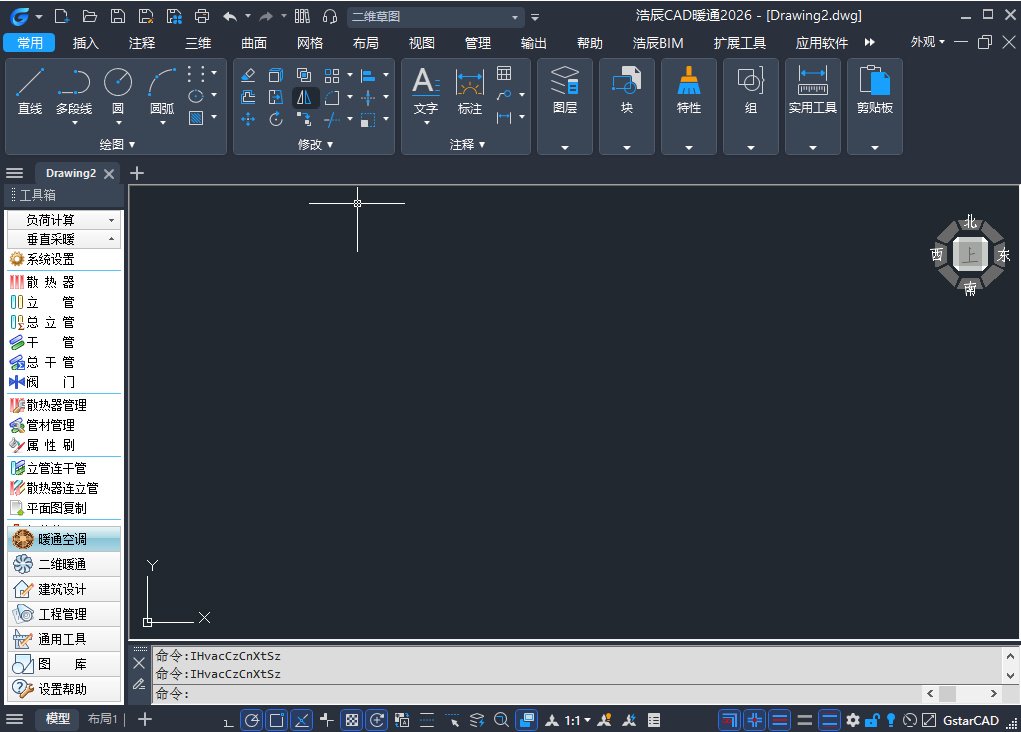

1、打开浩辰CAD暖通软件后，在暖通工具箱中点击【暖通空调】—【垂直采暖】—【系统设置】

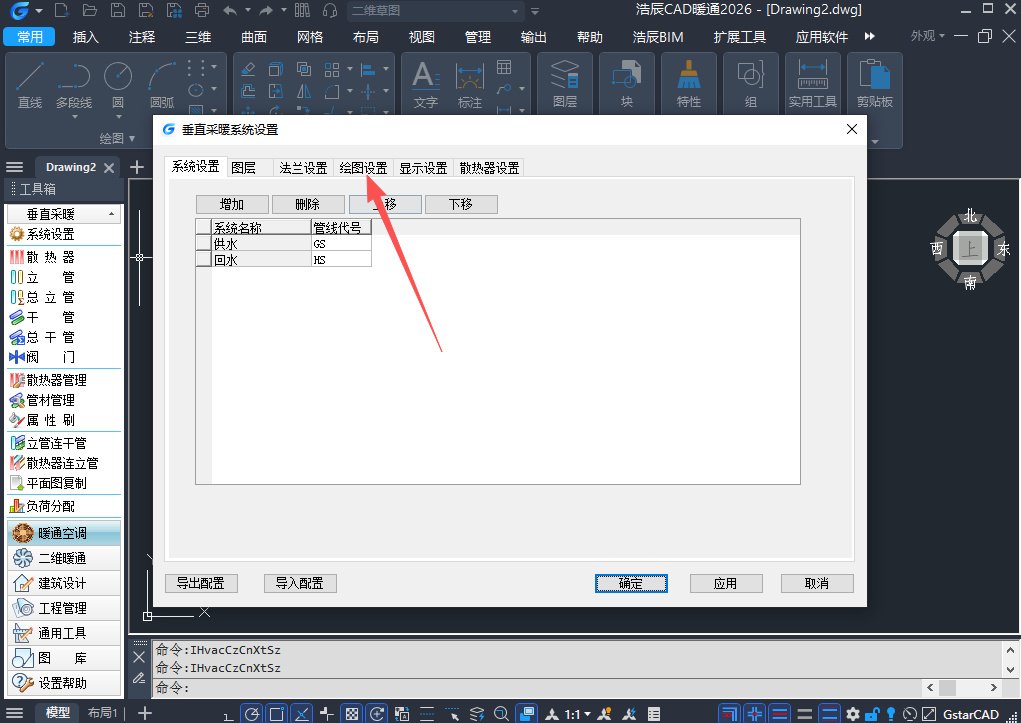

2、在出现的窗口中点击【绘图设置】选项，

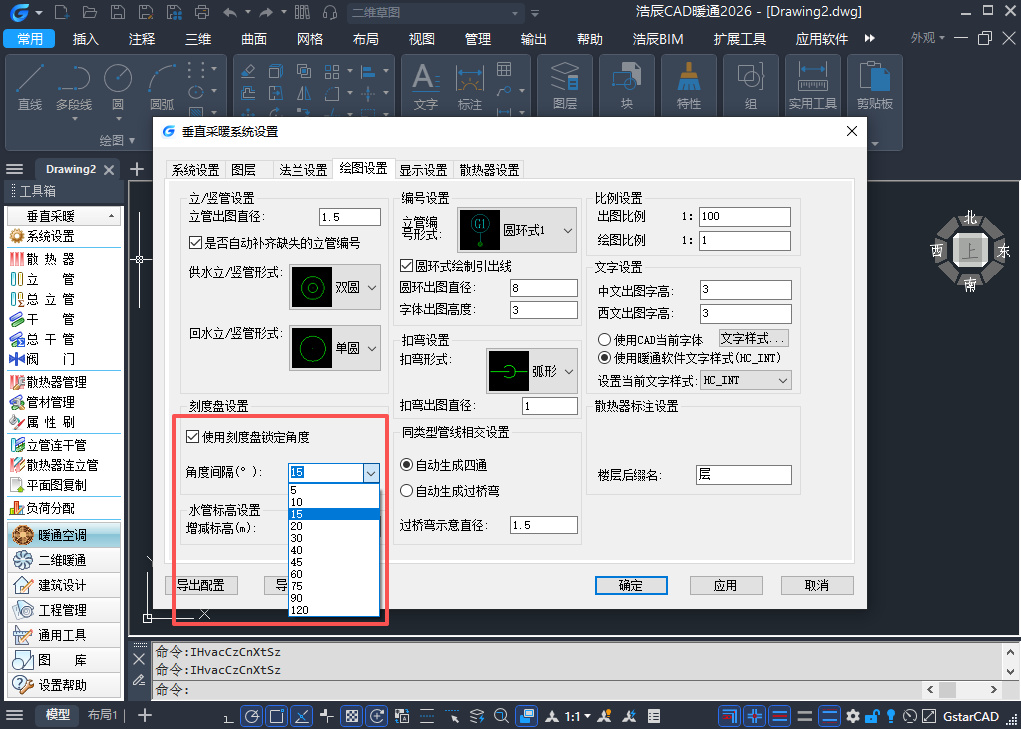

3、在左下角可以勾选“使用刻度盘锁定角度”，同时，角度间隔可以在选项框中选择，也可以进行自定义。如下图所示：

浩辰CAD暖通2026核心功能

负荷计算“零输入”：软件自动搜索并过滤房间轮廓，识别墙体、门、窗等围护结构信息，结合房间模板数据库完成负荷计算参数的自动填充，设计师只需补充少量非计算数据即可执行计算。

空调水系统水力分析：支持多分支、同异程系统共存的复杂水力工况自动平衡计算，计算结果实时反馈至图形文件，支持重力循环附加作用力的影响分析，可模拟实际运行状态下不同楼层的设备温降。

多联机系统设计：完全开放设备与阀门数据库，支持录入任意厂商设备。针对不同品牌设备特性，提供系统管径计算与分歧管选型的高级设定，满足本地化设计需求。

异形房间地暖盘管布置：行业内率先实现异形房间的盘管智能布置，绘图时系统长度与盘管面积实时显示，支持自由指定盘管出口位置，编辑操作与标注信息数据联动。

规范限值审查：依据国家公共建筑节能设计标准，按不同地区审查墙体、门窗、地面、屋顶等围护结构的传热系数限值，自动计算实际数据并标记超限部位。

设备图库与图形数据共享：提供暖通专业三维图形库，支持用户本地图形的自由扩充，图库数据可导出为文件在不同计算机间共享，不受工作地点限制。

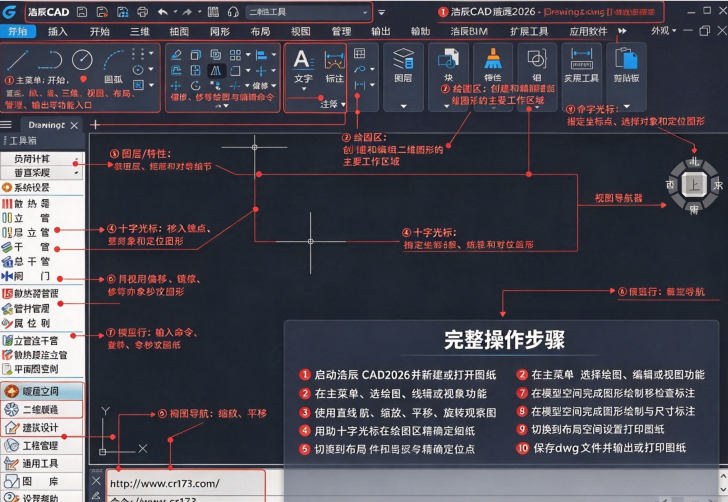

浩辰CAD暖通2026怎么用

负荷计算流程：在平面图中绘制或导入建筑底图后，使用房间识别功能自动搜索房间轮廓，软件会基于墙体、门窗信息完成负荷计算参数的自动提取。补充房间功能类型等非计算数据后即可执行计算。

垂直采暖设计：通过散热器布置工具在平面图中放置散热器，使用立管与干管工具连接各散热器。软件提供自动连接与手动连接两种模式，完成后可一键生成系统图并执行水力计算。

空调风系统设计：布置风管、风口、风阀等组件，使用风管连接工具建立系统拓扑。软件支持风管变径、弯头、三通、四通等管件的智能生成，标注信息可自动更新。

学习资源：官方提供19节暖通专属视频教程，单节5-12分钟，覆盖从基础功能到系统图绘制的完整流程，配套DWG学习图纸可边学边练。

浩辰CAD暖通2026如何生成系统图

1.在软件中绘制完成暖通平面布置图，确保管线、设备识别正常。

2.切换顶部菜单，找到【暖通空调】，点击【生成系统图】，弹出设置窗口。

3.点击添加楼层，按提示框选当前楼层的风管/水管平面，软件提取管线信息。

4.在窗口设置管线类型、轴测角度，按需开启楼板线标识，设置立管、阀门、散热器样式。

5.预览系统图效果，修改立管接头、进出水口、阀门等参数。

6.参数确认无误，点击确定，在图纸空白位置点击放置生成的系统轴测图。

7.双击系统图标注，修改文字、管径信息，补充图例与编号。

8.局部管线错误可以使用系统图编辑命令手动调整，完成后保存图纸。

补充：采暖、空调水、通风风管系统，可分开选择管线类型，分批生成对应的系统图。
