MagiCAD 2027 For Revit 2027中文版

MagiCAD 2027 For Revit 2027中文版是搭载在Revit平台上的BIM机电专业插件，兼容Revit2025、2026、2027三个版本，面向暖通、给排水、电气等机电专业BIM正向设计，适合设计院、机电顾问、施工单位和BIM深化团队使用。

MagiCAD 2027 For Revit 2027核心功能

MagiCADIFC导出API：这是2027版最具战略意义的新增功能。通过API接口，企业可以设置IFC文件的自动化导出任务，使用预定义的导出设置确保每次输出的一致性。该功能使IFC交付不再依赖单个设计师的手动操作，成为可重复、可控的后台流程。

ProjectWizard中的Workset管理：Revit的Workset（工作集）在多人协同项目中至关重要，但传统上需要在Revit内部手动创建和分配。MagiCAD2027将Workset的创建与管理集成到ProjectWizard中，可以在项目初始化阶段使用预定义的工作集快速完成协同环境配置。

SystemTypeManager默认系列与系统码分配：在系统类型管理器中，用户可以为通风和管道系统类型预先指定默认的风管/管道系列和系统码。当在绘图选项中切换系统类型时，对应的管道系列自动应用，减少了每次手动选择产品的重复操作。

预配置系列导入Dataset：用户可以直接从MagiCADCloud将预配置的风管、电缆桥架和线管系列导入项目数据集。这些系列包含系统段和兼容尺寸的管件，省去了手动选择产品并逐一验证兼容性的步骤。

管道产品的新型安装方式：新增的安装方法允许将管道组件直接安装到其他元素的开口连接件上，安装后的产品会根据连接件尺寸自动确定规格。这一功能在安装泵体对法兰或创建阀门组件时尤为实用。

Schematics基于参数的链接：在原理图工作流中，新增了基于参数值匹配的符号链接方式。用户无需在模型中逐个视觉定位并选择目标元素，软件会根据匹配的参数值自动建立链接，对于重复性高或标准化程度高的系统尤其高效。

Schematics多元素移动与拉伸：Move&Stretch功能现在支持同时移动多条平行的原理图线路，符号随线路一起移动，连接的支路会自动拉伸以保持布局一致。对于包含大量平行支路的原理图编辑，可显著节省时间。

MagiCAD 2027 For Revit 2027配置要求

操作系统：Windows1064位、Windows1164位

处理器：最低四核处理器；大型综合体多专业BIM项目推荐高性能多核CPU

内存：最低16GB；常规中小型项目推荐32GB；大型复杂机电模型建议64GB及以上

显卡：支持Revit认证独立显卡，显存4GB以上，大模型预览建议8GB显存

硬盘：软件和模型文件建议固态硬盘，预留20GB以上空闲空间

显示器：分辨率1920×1080及以上

其他：预先安装AutodeskRevit2025/2026/2027；需要.NET运行环境

MagiCAD 2027 For Revit 2027快捷键

MagiCAD大部分命令没有独立默认快捷键，可在Revit内自定义快捷键绑定，常用MagiCAD命令参考：

1.布置管道：可自定义快捷键，快速启动管线布置

2.布置风管：调用风管创建命令

3.管线碰撞检查：一键开启模型校验

4.自动翻弯：选中管线后启动自动避让

5.构件属性编辑：快速修改设备、管件参数

6.材料统计：调出工程量统计面板

7.原理图生成：由三维模型生成系统原理图

MagiCAD 2027 For Revit 2027新特性和更新内容

1、支持 Autodesk Revit 2027

MagiCAD 2027 兼容最新的 Autodesk Revit 2027，以及之前的两个 Revit 版本 2026 和 2025。与早期 Revit 版本的兼容性为您提供了在多个项目中无缝工作的灵活性。无论您是采用最新的 Revit 更新，还是在早期版本上维护长期项目，MagiCAD 都能顺利融入您的工作流程。

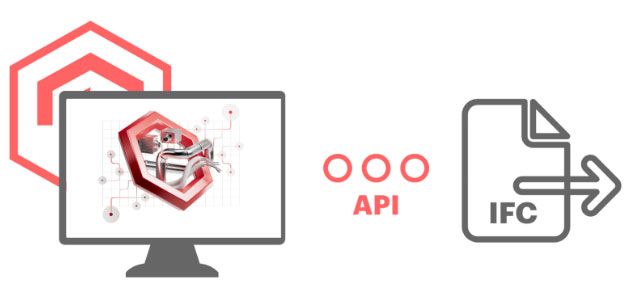

2、MagiCAD IFC 导出 API

MagiCAD IFC 导出 API 允许您设置自动化且不间断的项目 IFC 导出。这使得组织能够将当前的工作流程与完全自动化的 IFC 交付相结合。

当借助 MagiCAD IFC 导出 API 实现 IFC 交付自动化时，它便成为一个可控且可重复的过程。由于 IFC 导出使用了预先确定的导出设置，因此输出结果在不同项目和团队之间保持一致。此外，自动化的 IFC 导出也不依赖于个人用户的可用性，从而消除了项目交付中潜在的瓶颈。

3、项目向导中的工作集管理

在Revit工作共享项目中，当多名团队成员同时在同一项目模型上工作时，工作集至关重要。工作集通过将项目划分为责任区域来建立协作的多用户环境，但项目开始时对其进行定义可能会成为重复且容易出错的工作。

现在，工作集可以在 MagiCAD 项目向导工具中创建和管理，作为项目设置流程的一部分。使用预定义的工作集可以快速且一致地设置工作共享项目。

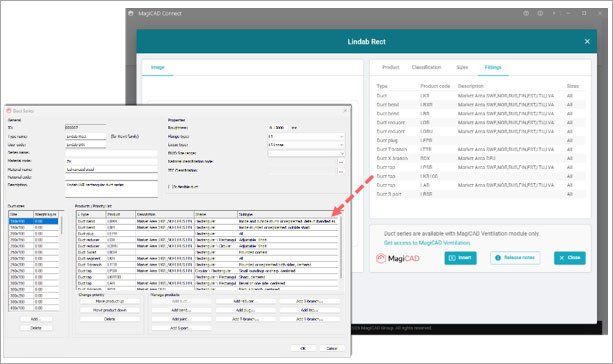

4、将预配置的片段系列添加到数据集中

您现在可以直接将预配置的管道、线槽和导管系列从 MagiCAD Cloud 添加到 MagiCAD 项目数据集中。这些系列包含系统段和一组尺寸兼容的配件。使用预配置系列可以为您节省手动选择产品和验证其兼容性的精力，从而让您的项目更快启动。

5、为系统类型分配默认管道或管线系列和系统代码

系统类型管理器工具现在允许用户为通风和管道系统类型指定默认的管道或管系列以及系统代码。当在绘图选项中更改系统类型时，相应的管道或管系列会自动应用，从而减少手动选择并加快管道设计。在 MagiCAD 中创建新系统时，指定的系统代码会自动使用。

自动化系列和系统代码选择有助于用户更高效地工作，并确保项目中的一致性。

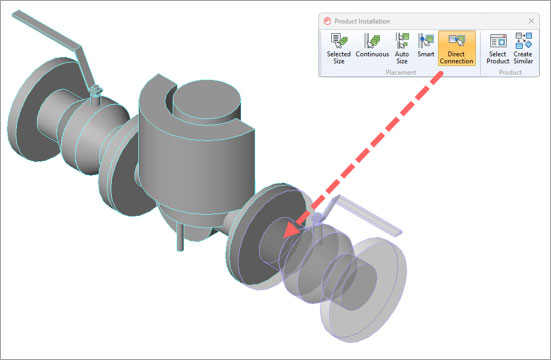

6、管道新产品安装方法

MagiCAD 中的一种新安装方法允许组件直接安装到其他元素的开放式连接器上。当为泵安装对开法兰时，这特别有用，并且还可以用于创建阀门组件，因为该功能会根据连接尺寸自动调整所安装产品的尺寸。

7、chematics 中的基于参数的链接

将原理图符号与模型元素关联是原理图工作流程中的一个基本部分，但传统的基于选择的关联方式可能会比较缓慢。MagiCAD 现在引入了一种新的替代关联选项，允许原理图符号基于匹配的参数值与项目元素进行关联。这避免了需要手动在模型中定位并选择每个目标元素，从而使整个过程更加顺畅，尤其是在处理重复或标准化系统时。

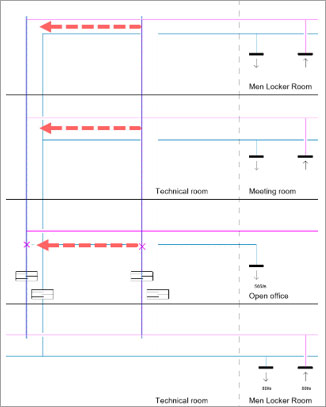

8、改进的原理图编辑与自定义功能

原理图通常包含带有重复符号或末端器件的平行分支。这意味着即使是微小的调整也可能需要花费大量时间和精力，因为它们需要重复多次。MagiCAD 中的“移动与拉伸”功能现在允许您同时移动多条平行原理图线，从而节省了大量的编辑时间。符号会与线条一起移动，并且连接的分支会被拉伸以保持布局的一致性。该功能还可以用于调整平行线上选定的符号。

新版本还允许您自定义原理图工具调色板。现在您可以根据个人工作流程隐藏和重新排列调色板标签页，这使得在日益庞大的符号库中更容易找到正确的符号。

9、伸缩线功能

新的拉伸导线功能允许您从顶点拉伸导线。该功能位于 MagiCAD Electrical 选项卡中，您还可以为其分配键盘快捷键，以便从任何视图中轻松访问。

开始该功能后，选择一根电缆走线上的两点来定义一个需要修改的段落，并重复此操作以同时编辑任意数量的段落。接下来，指定调整的方向和长度，所有选中的电缆段落及其顶点将相应地被拉伸，而未选中的段落的顶点将保持原位。

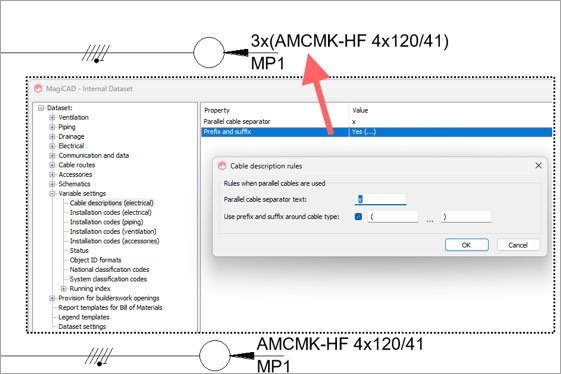

10、为电线和电路生成电缆描述

更新参数功能现在包含一个选项，可根据电缆的当前类型和导体配置自动生成电缆描述。该功能支持具有指定导体配置的多芯和单芯电缆产品及产品系列。

对于并行电缆，有额外的数据集设置可用于定义乘数字符以及前缀和后缀字符，这些字符用于确定电缆配置在电缆描述中是如何格式化的。
