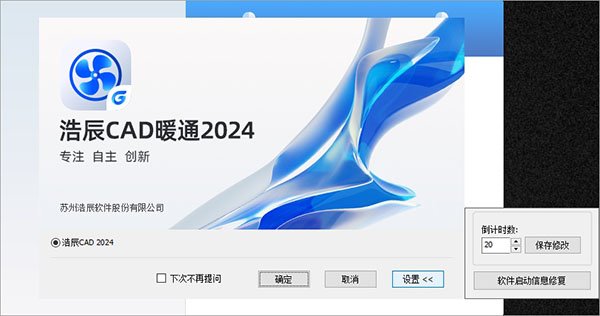

浩辰CAD暖通2024中文版

浩辰CAD暖通2024中文版是面向建筑暖通空调行业的专业设计插件，能够同时搭载在浩辰CAD以及AutoCAD两大平台运行，软件操作逻辑和原生CAD保持一致，降低了人工干预的频率，有助于提升暖通系统设计的整体效率与图纸质量。

浩辰CAD暖通2024软件功能

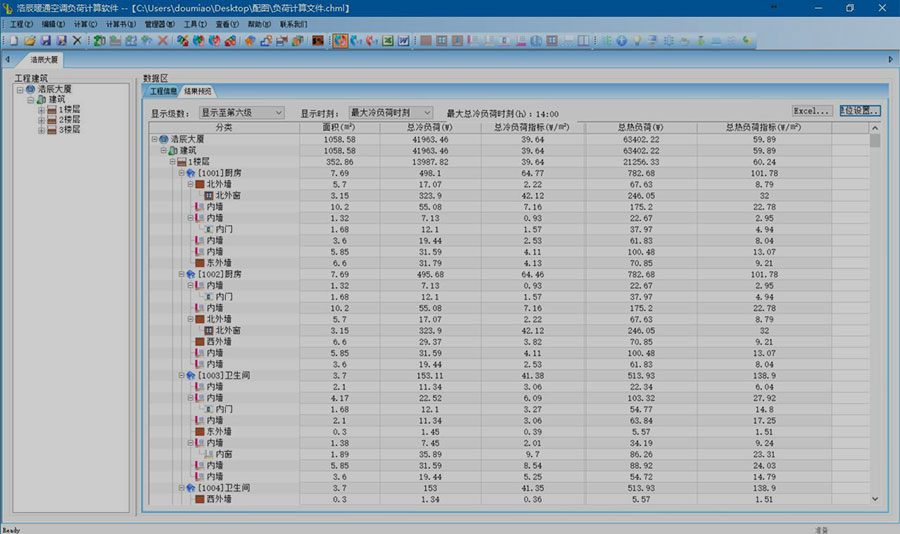

1、负荷计算

对房间进行自动搜索、智能过滤，全面识别房间形状、墙体、门、窗等图形信息，完全实现了负荷计算参数的“零输入”。

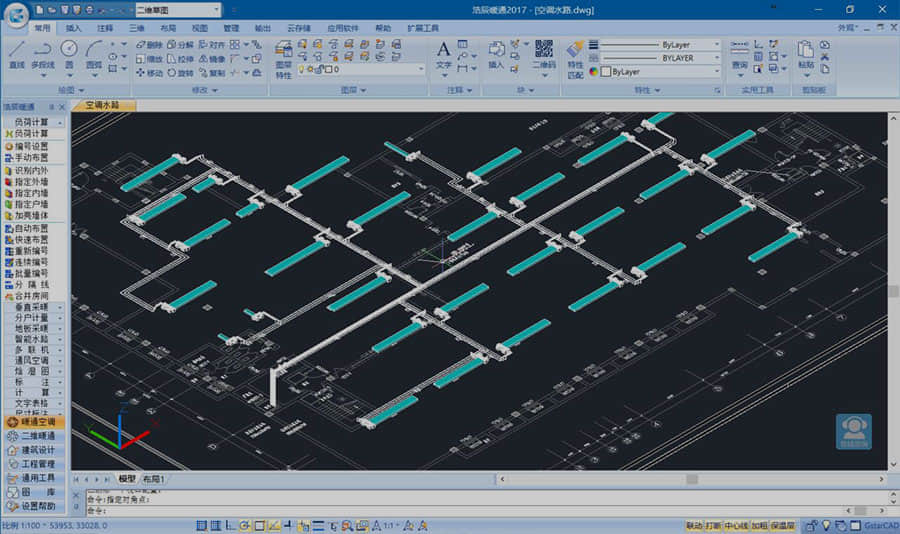

2、空调水系统

实现自由的管路系统设计和图形库扩充，设备与管线系统的自定义连接，标注信息与图形信息的实时联动等。

3、空调风系统

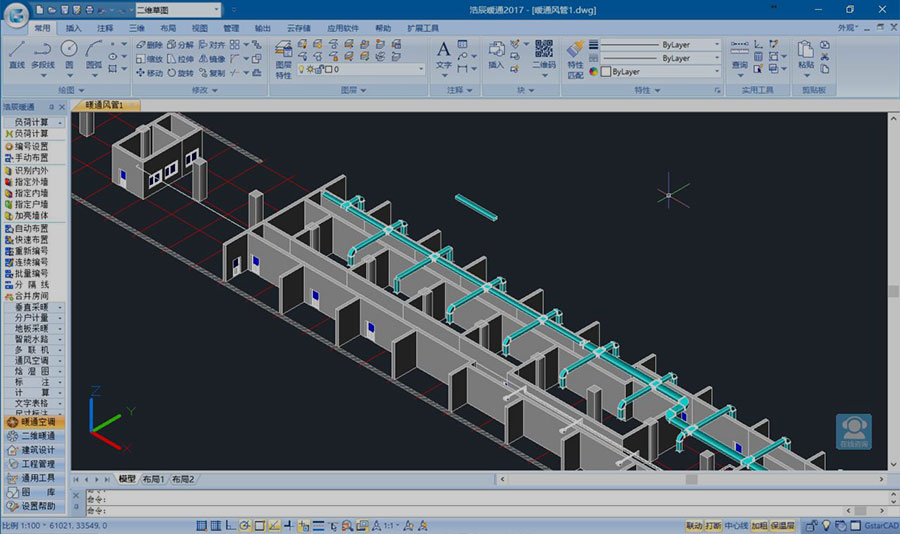

既能便捷的绘制二维施工图，还可以将二维图形零损失转换为三维效果图。

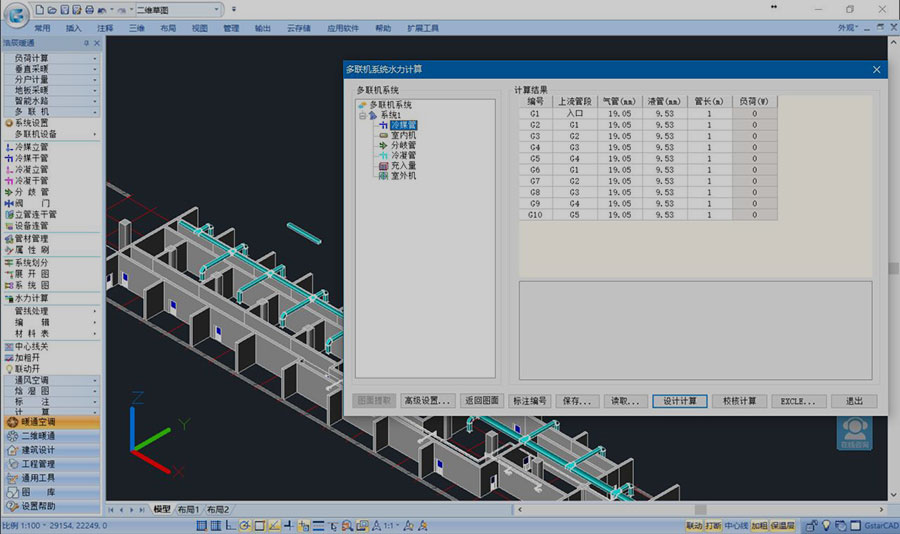

4、多联机系统

完全开放的设备、阀门数据库，用户机能将任意厂商的设备录入数据库，同时支持高级设置的本地化设计。

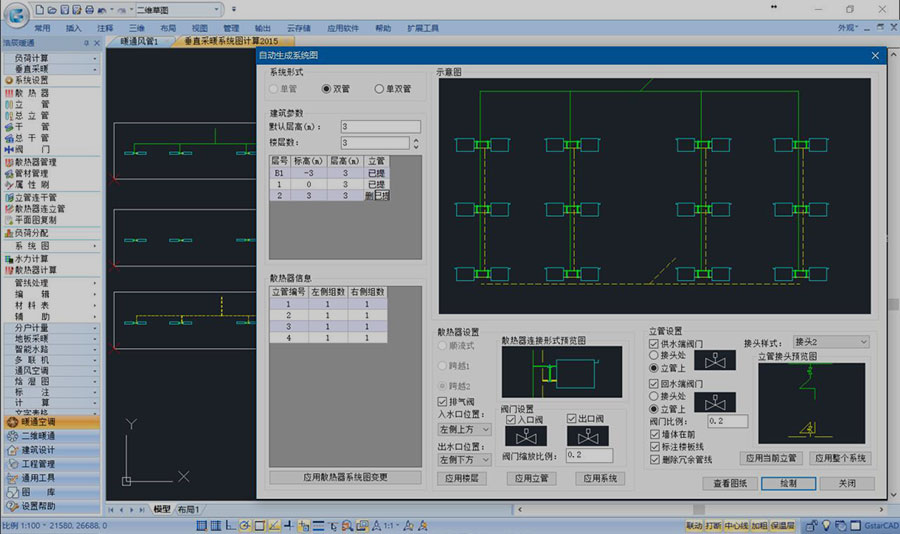

5、散热器系统

不仅实现平面图到系统的自动生成、实时预览，还提供强大的系统图编辑功能，任意散热器形式的替换、立管的整体移动等功能。

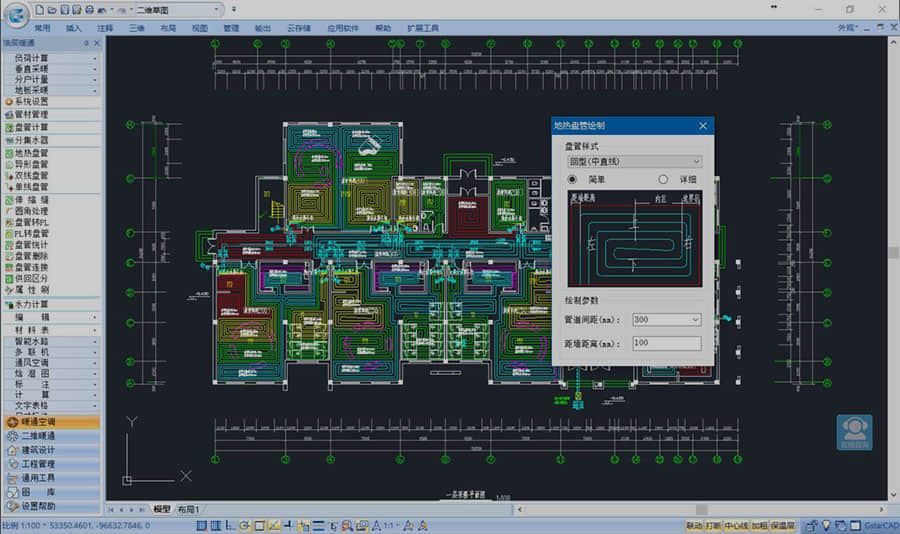

6、地板盘管系统

实时显示系统长度和盘管面积，可自由指定盘管出口位置，编辑功能与标注信息的数据联动，成倍提高设计效率。

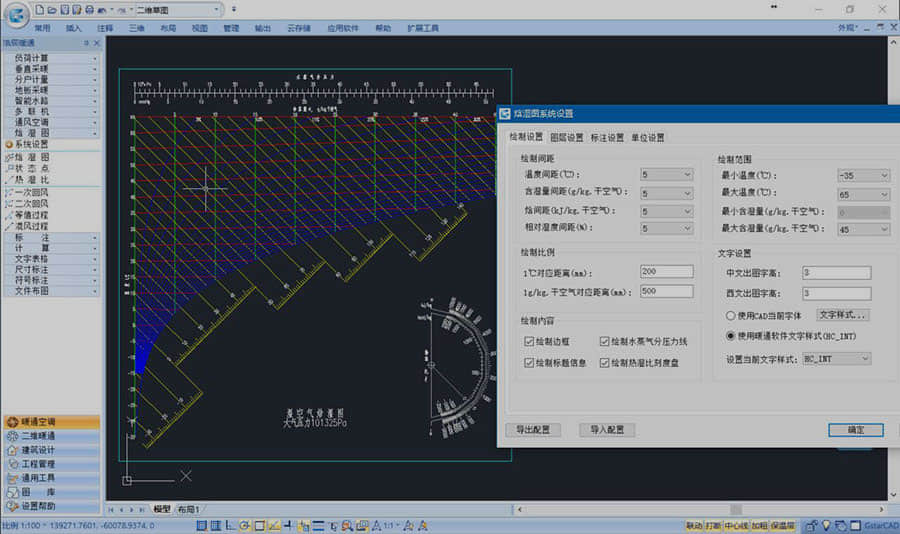

7、焓湿图

根据大气压力的不同，精准的分析空气状态点、空气处理过程，获取所需中央空调设备的最优参数。

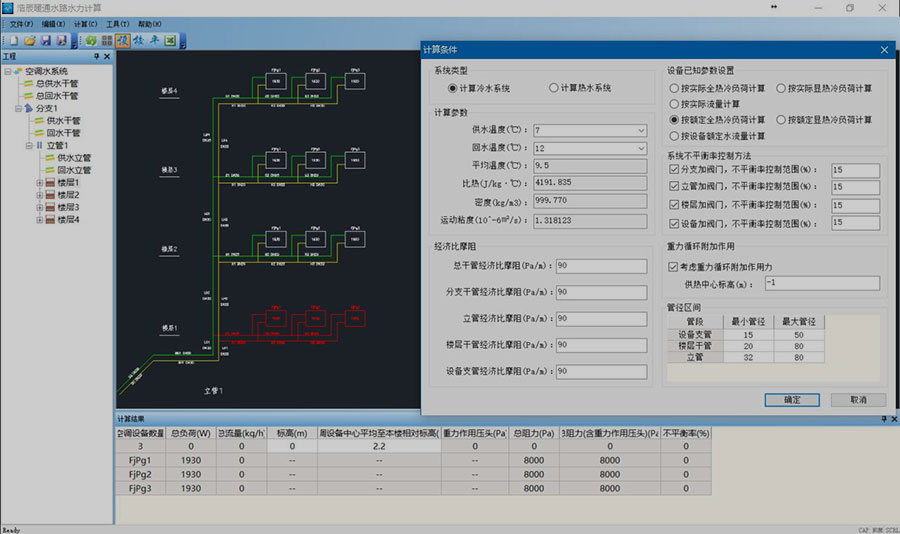

8、水力系统重力因素分析

在水系统中引入重力循环附加作用力进行影响分析，模拟不同楼层的设备温降，保证系统平衡分析结果与实际状态吻合。

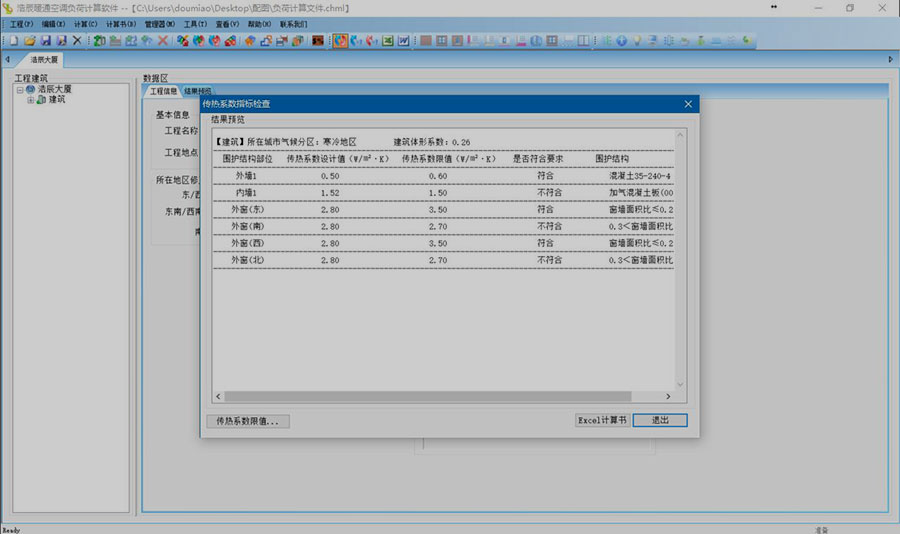

9、规范限值审查

严格的遵循国家公共建筑节能设计标准，自动计算所有结构部位的实际数据，搜索分析协助设计师完成大量的数据查找。

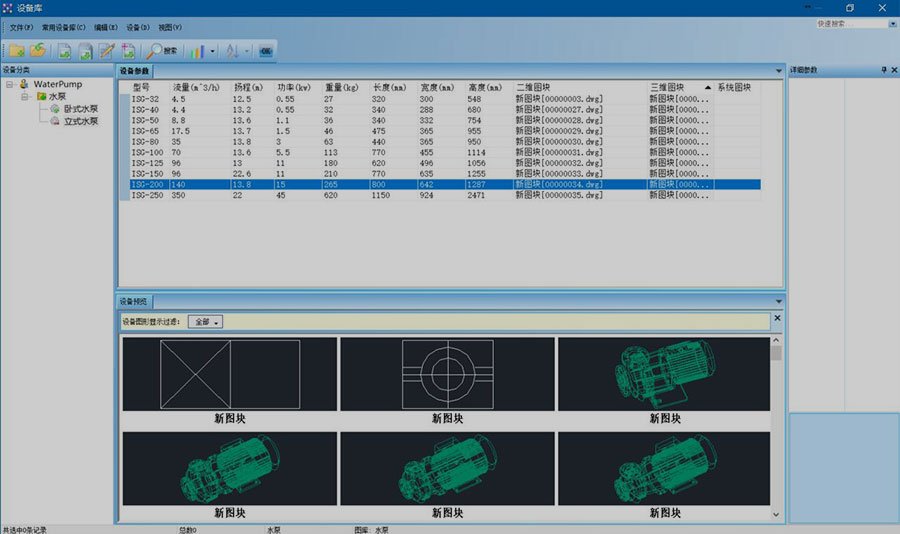

10、设备图库

设备图库提供了大量暖通专业的三维图形，支持用户本地图形的自由扩充，实现了图形数据库的导入导出，实时共享图形库。

浩辰CAD暖通2024功能详解

双平台兼容：既可在浩辰CAD环境下运行，也支持AutoCAD平台，用户可根据现有工作环境灵活选择。

房间自动识别：能够从建筑底图中自动辨识房间轮廓，无需手动逐间绘制。

房间名称提取：自动读取图纸中已有的房间标注信息，并将其关联至对应房间对象。

负荷计算参数零输入：基于图纸中提取的围护结构、门窗、房间用途等信息，自动填充负荷计算所需参数。

数据全程同步：从负荷计算到设备选型、管网布置，各阶段数据保持联动，修改一处可同步更新相关环节。

设计流程覆盖：涵盖暖通空调系统从冷热负荷分析到末端布置、管道连接等主要设计步骤。

图库与构件支持：内置常用暖通设备、阀门、风口等图块，便于快速调用与布置。

浩辰CAD暖通2024怎么用

1.启动浩辰CAD暖通2024，打开建筑平面底图，在暖通菜单中执行房间识别命令，框选建筑平面图，软件自动识别房间并生成房间信息。

2.打开负荷计算面板，核对自动提取的房间参数，补充围护结构等信息，运行负荷计算，生成负荷结果。

3.使用风管、水管绘制命令，在平面图布置空调、采暖或者通风管线，插入风机盘管、散热器等设备。

4.完成平面管线绘制后，调用生成系统图功能，框选绘制好的平面，自动生成暖通系统轴测图。

5.使用标注工具完成管径、标高、设备编号标注，执行材料统计，导出设备材料表。

6.图纸完成后，使用图形导出功能，将图纸转为通用DWG格式，保存文件用于图纸交付。

浩辰CAD暖通2024怎么转换成cad

1.在浩辰CAD暖通2024中打开绘制完成的图纸文件。

2.在顶部菜单栏找到文件布图，点击【图形导出】命令，调出图形导出窗口。

3.在保存类型下拉选项，选择对应的AutoCAD版本DWG格式，若需要更好兼容性，可选择T3格式，将浩辰专业构件炸开为基础CAD图元。

4.选择文件保存路径，设置图纸名称，点击保存，完成导出。

5.导出完成后，使用AutoCAD打开导出后的DWG文件，即可正常查看、编辑图纸。

6.补充说明：直接另存为DWG，保留浩辰专业智能构件；如果需要发给没有安装浩辰暖通的用户，优先使用图形导出为T3格式，避免构件无法显示。
