Cadence SPB 25中文免费版

Cadence SPB 25中文免费版是Cadence公司面向高速PCB与系统级封装设计推出的专业EDA软件套件，上万器件整机设计的加载与渲染性能，提前通过仿真排查阻抗、串扰、电源压降隐患，从源头减少制版返工，兼顾个人独立开发与企业团队协同设计需求。

Cadence SPB 25安装教程

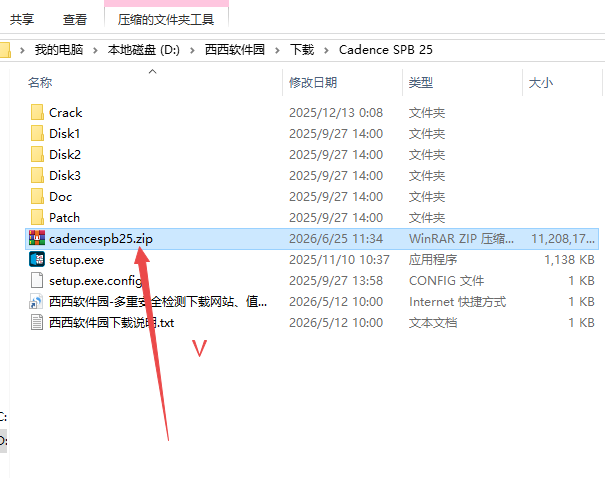

1.下载完成后，鼠标右击【Cadence SPB 25】压缩包，选择【解压至此处】

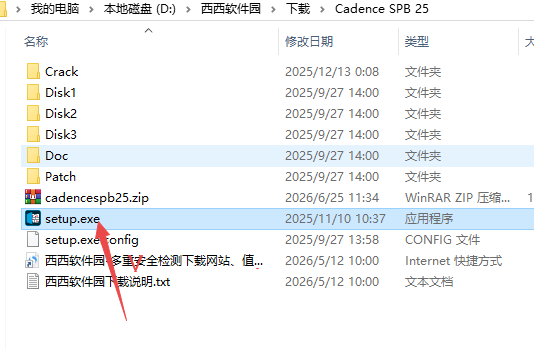

2.打开解压后的文件夹，鼠标右击【setup】选择【以管理员身份运行】

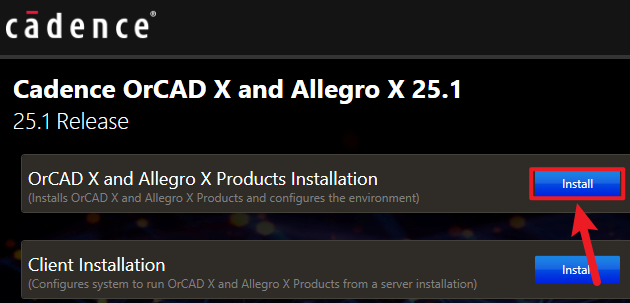

3.点击“OrCAD X and…”后面的【Install】

4.选择【我接受】，点击【下一步】

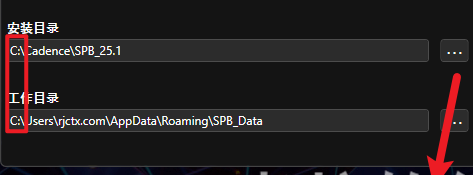

5.修改路径地址中的第一个字符C可更改安装位置（如：把C改为D软件将安装到D盘），点击【下一步】

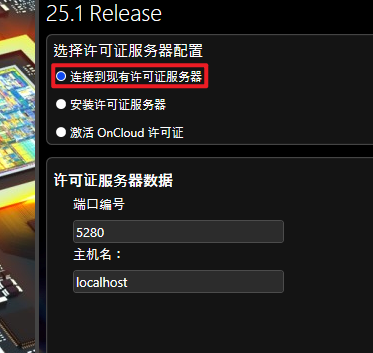

6.选择【连接到现有许可证…】,点击【安装】

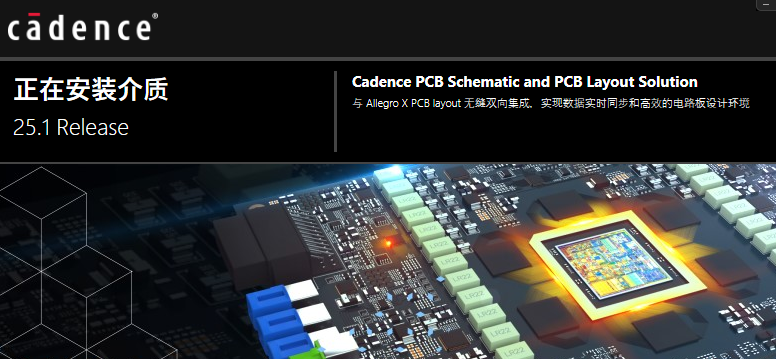

7.安装中…

8.点击【完成】

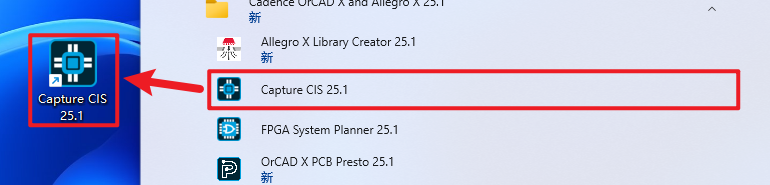

9.创建桌面快捷方式：①点击桌面任务栏中的【开始图标】>点击【所有应用】>双击展开【Cadence OrCAD X and…】文件夹②将【Capture CIS 25.1】图标拖到电脑桌面

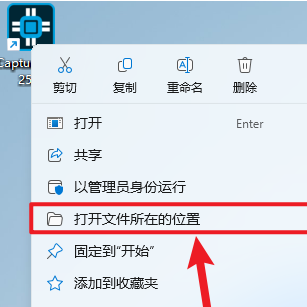

10.鼠标右击桌面的【Cadence SPB 25】图标，点击【打开文件所在的位置】

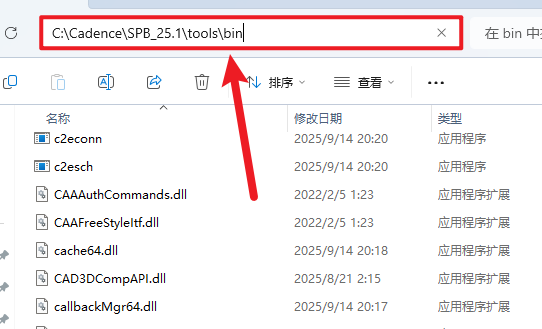

11.这里需要记住软件目录，后面会用到

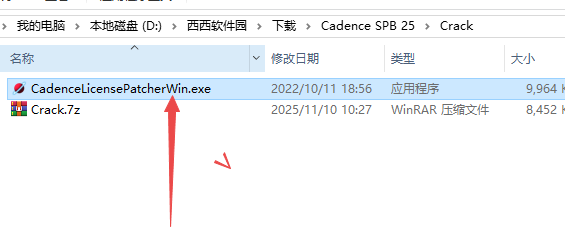

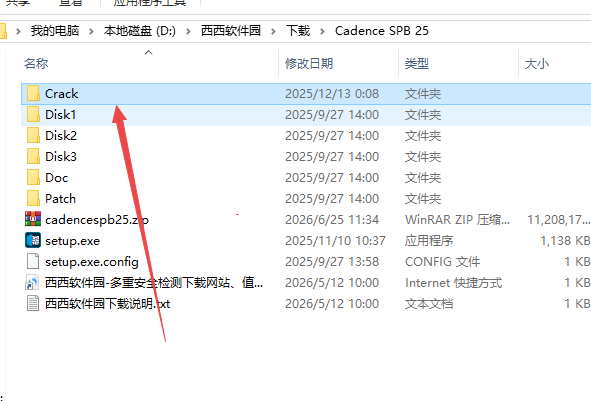

12.返回安装包解压后的文件夹，双击打开【Crack】文件夹

13.鼠标右击解压出来的【keygen】选择【以管理员身份运行】

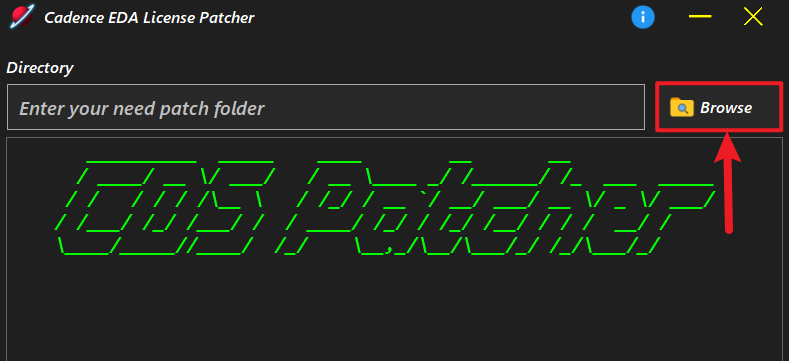

14.激活产品，点击【Browese】

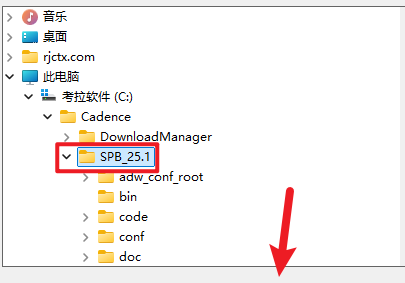

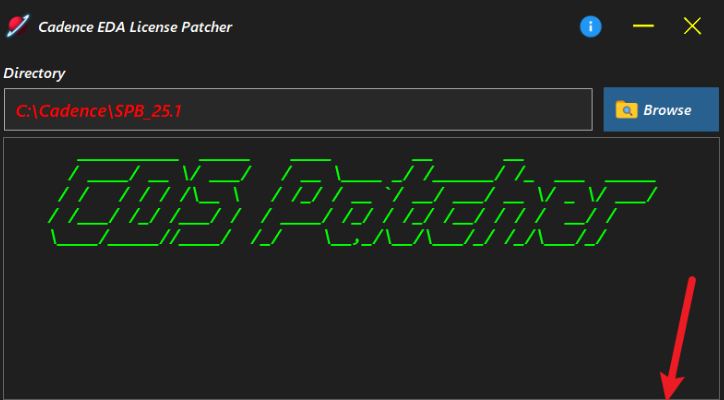

15.选择软件的安装路径【如：C:\Cadence\SPB_25.1 】（步骤11中的目录前两层目录）点击【确定】

16.点击【Patch】

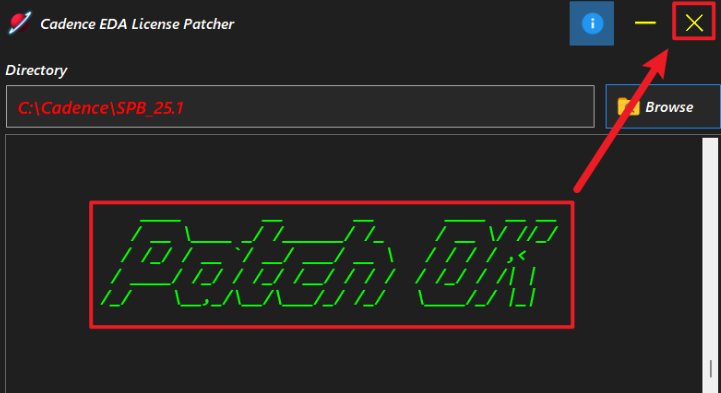

17.界面提示“Patch OK”，点击右上角【X】关闭

18.双击桌面【Capture CIS 25.1】图标启动软件

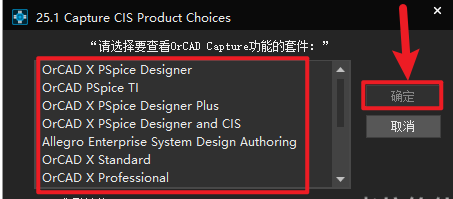

19.选择需要的套件，点击【确定】

20.安装完成

Cadence SPB 25新增功能

TrueType字体支持：Allegro编辑器终于支持TrueType字体，用户可自由设置更丰富的字体样式，告别以往只能使用有限内置字体的限制。

PCB间复制粘贴：支持将对象从一个PCB直接复制粘贴到另一个PCB，即使层叠结构不同也能自动适配，取代以往繁琐的sub-drawing操作。

PCB中直接编辑焊盘：无需退出PCB编辑器即可修改焊盘参数，支持分体异形MaskShape处理，大幅提升焊盘调整效率。

智能输出与原理图评审：一键输出Gerber等制造文件，简化生产数据生成流程；原理图评审功能支持在原理图中直接添加评论标记，所有反馈有迹可查。

3DXCanvas与线束设计：新增多块PCB的三维数字孪生可视化功能；新增板间连线（线束）设计能力，与主流竞品对齐。

自动定义差分对：根据网络命名规则自动创建差分对，提升高速信号设计效率。

Cadence SPB 25包含哪些组件

AllegroPCBEditor：PCB设计主工具，负责布局布线、约束管理与制造输出。25.1版本新增TrueType字体、PCB间复制粘贴、在PCB中直接编辑焊盘等实用功能。

OrCADXPSpiceDesigner：原理图设计与仿真工具，包含PSpice仿真引擎，新增两款产品包以丰富仿真组合。

Sigrity系列仿真工具：信号完整性（SI）和电源完整性（PI）分析工具，TopologyWorkbench新增PinPairs分组与交互式报错定位功能。

AllegroXAPD：先进封装设计工具，25.1HF010补丁新增“同轴屏蔽”布线功能。

AllegroXPulse平台：托管库解决方案，实现元器件库的创建、版本控制与团队协作规范化管理。

OrCADXPresto：PCB设计入口工具，完成从网表导入到制造输出的基础流程，适合快速入门设计。

Cadence SPB 25怎么调用库

方式1：原理图调用本地olb器件库（OrCAD/SystemCapture通用）

打开原理图工程，顶部菜单【Place】→【Part】，弹出器件放置窗口；

点击窗口【AddLibrary】，浏览本地库文件夹，选中.olb原理图库添加至库列表；

在库下拉框选中对应库，搜索框输入电阻、电容、芯片关键词筛选器件；

选中器件点击【Place】，鼠标放置到原理图页面。

补充：分立元件、连接器、MCU分别对应Discrete、Connector、Microcontroller内置标准库。

方式2：PCB编辑器调用本地封装库（AllegroXPCBEditor）

打开.brdPCB文件，菜单栏【Setup】→【UserPreferences】；

切换【Paths】-【Library】，在padpath、psmpath字段填入本地封装库、焊盘库文件夹路径，点击确定保存；

放置元器件：【Place】→【Component】，库列表自动加载路径内所有.dra封装；

网表导入时自动读取库路径匹配封装，缺失封装会提示库路径未配置。

方式3：调用Pulse托管云端库（企业团队标准方案）

登录Cadence账号，启动Pulse协同平台，同步团队托管库至本地缓存；

SystemCapture放置器件面板，左侧库分类切换至【ManagedLibrary】；

支持按型号、封装、物料编码检索器件，所有符号、封装、3D模型、仿真模型统一关联；

右键器件可查看版本历史、WhereUsed（全局使用位置），双击可跳转图纸；

新增器件需走NPR审批流程，审核通过后全团队同步更新库。

方式4：调用SnapMagic在线器件库（快速调取商用器件）

原理图Place→Component打开器件面板，登录有效Cadence账号；

右侧配置菜单选择【配置提供者】，开启SnapMagic插件；

刷新库列表后出现SnapMagic在线库，输入芯片型号检索，直接放置器件，自动匹配封装与属性。

常见库调用报错解决

器件提示无匹配封装：PCB库路径未添加对应封装库，补充psmpath路径；

托管库不显示：未登录Cadence账号、Pulse同步失败，重新同步云端库；

在线SnapMagic空白：网络拦截云端接口，关闭代理或切换企业内网通道；

库文件加载乱码：库路径、文件名禁止中文、空格，统一使用英文目录。
