polyworks metrology suite 2024中文免费版

polyworks metrology suite 2024中文免费版是InnovMetric打造的一体化全流程三维工业计量平台，由四大功能模块组合搭建，帮助企业提升生产效率、产品质量和盈利能力，工程师能够以前所未有的效率完成复杂零件的数据对齐、偏差分析与检测报告生成！

polyworks2024安装教程

1、首先在本站下载解压，得到polyworks metrology suite 2024 IR3.2免费版和_SolidSQUAD_激活文件夹；

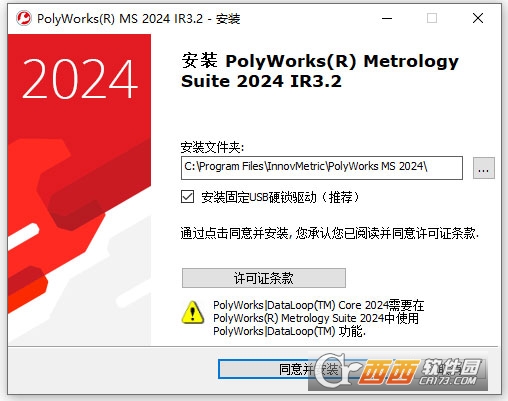

2、双击文件PolyWorksMS2024_IR3.2.exe开始安装；

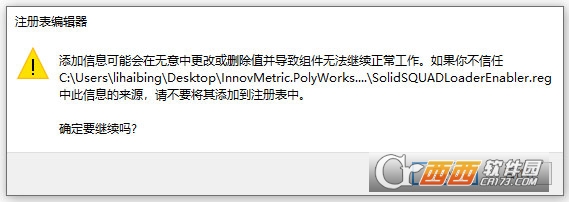

3、安装完成，复制“SolidSQUADLoaderEnabler.reg”到电脑，运行并确认将信息添加到 Windows 注册表

4、重启电脑，将PolyWorks MS 2024文件夹复制到安装目录中，替换，默认C:\Program Files\InnovMetric\PolyWorks MS 2024

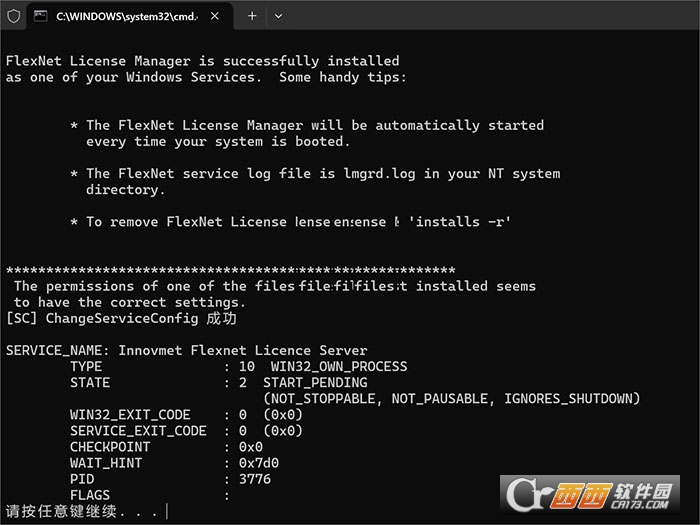

5、然后进入目录C:\Program Files\InnovMetric\PolyWorks MS 2024\bin，以管理员身份运行server_install.bat文件；

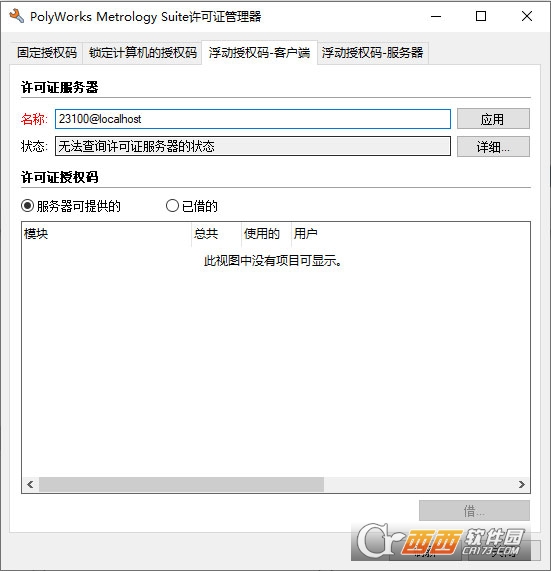

6、启动 PolyWorks > 工具 > IMkey 许可证管理 > 浮动密钥 > 客户端 >

许可证服务器名称的输入：23100@localhost > 应用

7、关闭IMkey许可证管理，好了，软件成功激活啦。

polyworks metrology suite 2024主要功能

多工件并行编辑：在一个项目中同时载入多个零件实例，每个实例可以独立设置对齐基准、测量特征和公差标准。软件会生成每个零件的检测报告，也可以将所有零件的统计结果汇总在一张表格中。

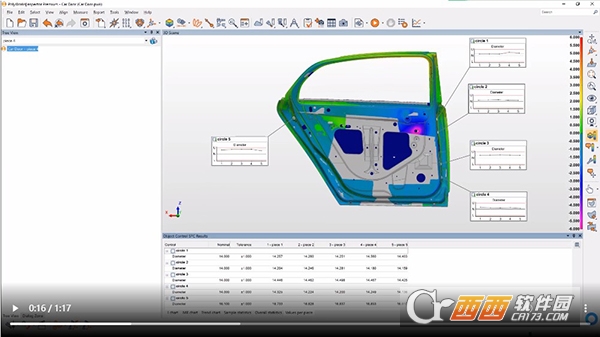

嵌入式统计过程控制（SPC）：针对同一个零件多次测量或多个同类零件的测量数据，自动计算均值、极差、标准差以及过程能力指数（Cpk和PpK），并以控制图（X-bar图、R图）的形式显示尺寸波动随时间的变化趋势。

宏语言与自动化：内置了功能强大的宏语言，用户可以将重复性的检测流程（如数据导入、对齐、特征提取、报告输出）录制为宏脚本。运行脚本时可以一键批量处理多个扫描数据文件，无需人工干预。

实时对齐与定位：支持最佳拟合对齐、基准目标对齐、RPS（参考点系统）对齐、3-2-1对齐以及基于特征（平面、圆、圆柱）的对齐。对齐过程中软件会实时显示偏差分布，用户可以动态调整参与对齐的点和权重。

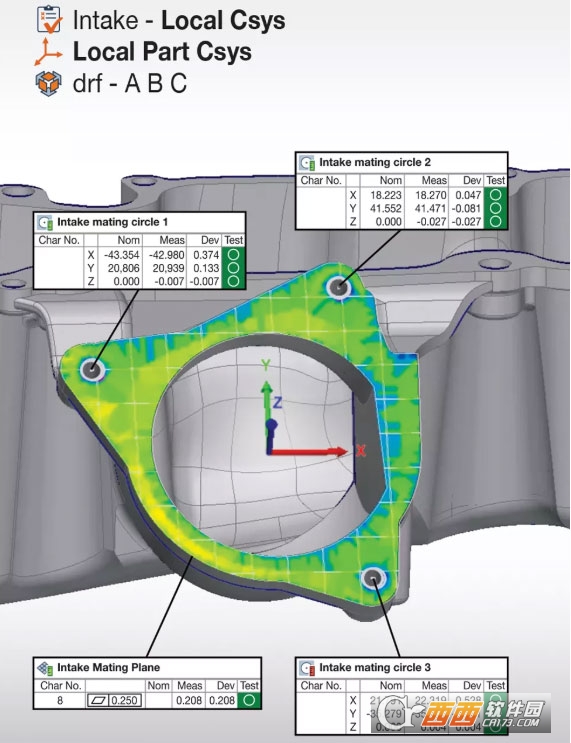

CAD对比分析：将扫描获取的点云或网格数据与原始CAD模型进行偏差对比，生成彩色偏差图（色阶图），直观显示超差区域的位置和数值。用户可以自定义色带范围（如红色代表+0.2mm以上，蓝色代表-0.2mm以下）。

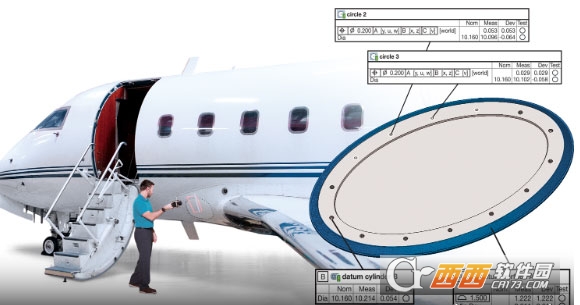

特征测量与GD&T：支持从点云或网格数据中拟合出基本几何特征（平面、圆、圆柱、圆锥、球、槽），并根据ISO或ASME标准自动计算出这些特征的位置度、垂直度、平行度、圆度、圆柱度等形位公差（GD&T）。

虚拟装配与间隙分析：将多个单独扫描的零件通过公共基准对齐到同一个坐标系下，分析装配体中的间隙值和干涉量。例如分别扫描发动机缸体和缸盖，在软件中模拟合装后的接合面间隙分布。

壁厚分析：对薄壁件（如钣金件、塑料壳体、铸件）进行壁厚分析，生成壁厚分布的彩色云图，自动标注壁厚过薄或过厚的危险区域。

截面与轮廓分析：在任意位置截取二维剖面，将测量点的截面轮廓与CAD理论轮廓叠加对比，计算出该截面上各个位置的偏差值，适用于叶片型面、翼型轮廓的检测。

自动特征识别：对扫描数据自动识别平面、圆柱面和孔位，无需人工逐个拾取。识别结果以列表形式呈现，用户可以批量确认或剔除错误识别项。

报告生成器：内置可自定义的报告模板编辑器，用户可以将偏差云图、尺寸表格、SPC控制图、截面轮廓等拖拽到报告模板中。报告可输出为PDF或Excel格式，支持一键批量生成多个零件的报告。

联机测量与实时反馈：支持直接连接便携式三坐标测量臂（如Faro、Romer）、激光跟踪仪（如Leica、Faro）或结构光扫描仪（如GOM、Creaform）。在测量过程中实时采集数据点并显示与CAD的偏差，指导操作员现场调整工件姿态。

点云与网格编辑：提供噪点过滤、异常点移除、平滑、补洞、简化网格等工具，用于清理扫描数据中的缺陷区域，提高后续拟合和检测的精度。

数字化装配与偏差模拟：在软件中移动和旋转单个零件的测量数据，模拟实际装配中的调整量，计算出最佳匹配位置下的累积偏差，用于指导现场装配垫片的厚度选择。

polyworks metrology suite 2024文件怎么输入

PolyWorks2024支持从三维扫描仪、便携式测量设备、坐标测量机（CMM）以及CAD软件中导入多种格式的数据。输入文件的操作分为“点云/网格数据输入”和“CAD模型输入”两类。

第一类：输入点云或网格数据（扫描数据）

启动PolyWorksInspector模块后，按照以下步骤操作：

点击顶部功能区菜单中的“文件”选项卡，选择“输入”→“点云/网格”。

在弹出的文件浏览器中，选择需要导入的文件。支持的主流格式包括：

点云格式：ASCII（.txt，.xyz，.asc，.csv）、PLY、DXF、IGES点

网格格式：STL（二进制和文本）、OBJ、PLY、VRML（.wrl）、3MF

扫描仪专用格式：Faro（.fls，.fws）、Leica（.pts，.ptx）、Romer（.rmt）、Creaform（.vxshp）、GOM（.g3d）

在导入选项对话框中，可以设置以下参数：

单位：毫米或英寸，需与扫描数据单位保持一致。

采样：如果点云过于密集，可以设置“随机采样”或“按网格采样”来减少点数，提高显示和处理速度。

法向计算：对于没有法向信息的点云，勾选“计算法向”以便后续进行最佳拟合对齐。

点击“确定”，数据会加载到当前项目中，显示在三维视口中。

第二类：输入CAD模型（参考数据）

点击“文件”→“输入”→“CAD模型”。

选择CAD文件格式。支持的主流格式包括：

通用格式：STEP（.stp，.step）、IGES（.igs，.iges）、Parasolid（.x_t，.x_b）、ACIS（.sat）、STL

原生CAD格式：CATIA（.CATPart，.CATProduct）、SolidWorks（.sldprt，.sldasm）、Creo（.prt，.asm）、NX（.prt）、Inventor（.ipt，.iam）

在导入选项对话框中，可以设置：

曲面公差：控制CAD曲面的离散精度，一般使用默认值即可。

保留曲线和点：是否同时导入CAD文件中的辅助线和基准点。

点击“确定”，CAD模型会以线框或着色形式显示在三维视口中，通常以不同颜色区分于点云数据。

第三类：从测量设备直接输入

如果扫描仪或三坐标测量机已通过USB或以太网连接到计算机：

点击“文件”→“输入”→“从测量设备”。

在弹出的对话框中选择设备类型和型号（如FaroEdge、LeicaAT960）。

建立连接后，软件会进入联机测量模式，操作员在设备上采集的数据点会实时传输到PolyWorks中显示。

第四类：批量输入多个文件

点击“文件”→“输入”→“批量输入”。

添加多个点云或CAD文件（可使用通配符批量选择）。

软件会为每个文件创建一个独立的工作空间，或者将所有文件合并到同一个工作空间中（取决于设置）。

polyworks metrology suite 2024怎么用

步骤1：新建项目、导入数据

打开PolyWorks|Inspector，新建工程文件，保存项目路径；

导入设计CAD数模作为参考模型，再导入零件扫描点云/三坐标实测数据；

统一两套模型单位、坐标系，分层管理参考数模与实测数据。

步骤2：数据预处理对齐

实测点云进入预处理：去噪、删除多余外围杂点、修补扫描缺失破洞；

选用321基准对齐/最佳拟合全局对齐，完成实测件与CAD数模贴合配准。

步骤3：创建测量特征与公差

在功能区调取尺寸工具，在CAD模型拾取孔、平面、圆柱、轮廓等特征，标注图纸GD&T形位公差与尺寸上下限；

批量选取同类特征，一键复用公差参数，提升批量检测效率。

步骤4：实测运算、生成偏差结果

自动提取实测数据对应特征数值，软件自动计算实测值与理论值偏差，生成彩色3D偏差色谱云图，直观查看超差位置；

超差项自动标红预警，快速定位零件不合格区域。

步骤5：SPC数据分析+导出报告

多件零件数据汇总后开启SPC分析，查看批量尺寸波动与制程能力；

一键生成标准化质检报告，内嵌尺寸数据表、偏差云图，按需导出PDF/Excel存档。

拓展逆向建模流程（Modeler模块）

导入扫描点云→点云网格化降噪→修补模型缺陷→提取轮廓草图→拟合NURBS曲面→生成实体CAD模型，导出STEP用于后续设计加工。

中文名：polyworks metrology suite 2024

MD5值：fd65963da3e796013be4117f96bf1b86
