T20天正暖通v10.0(附激活补丁)

T20天正暖通v10.0(附激活补丁)是基于AutoCAD平台深度定制的专业暖通设计工具，紧密贴合国内暖通行业规范与设计习惯，为工程师提供一体化的绘图、计算与出图解决方案，让暖通施工图的设计与绘制变得更加精准、高效且规范。

T20天正暖通v10.0安装激活教程

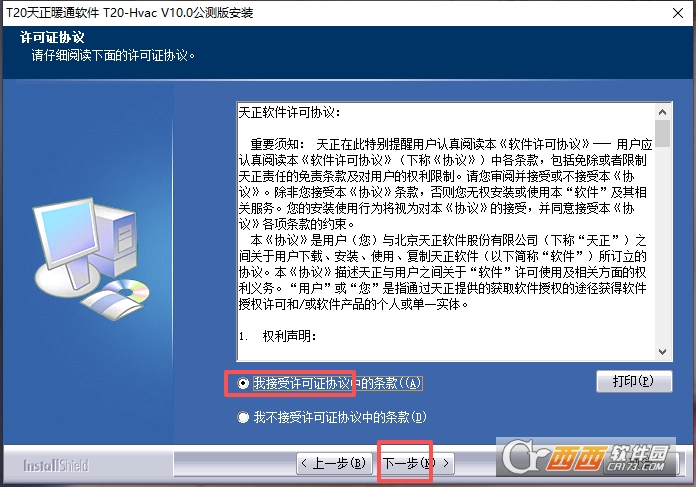

1、双击运行安装程序，点击我接受及下一步。

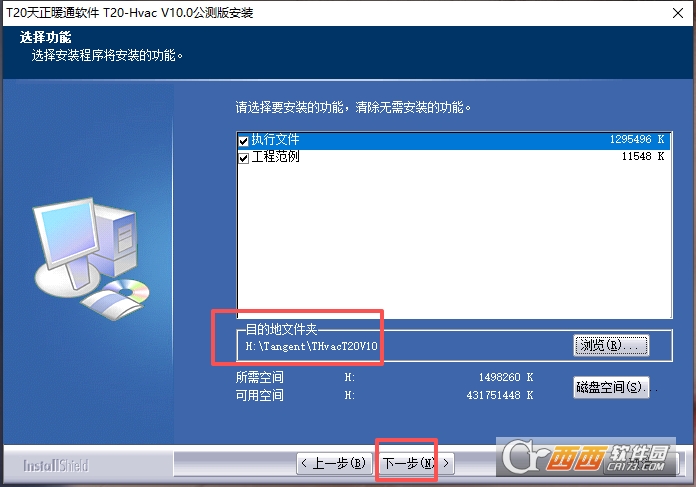

2、更改安装位置，点击下一步。

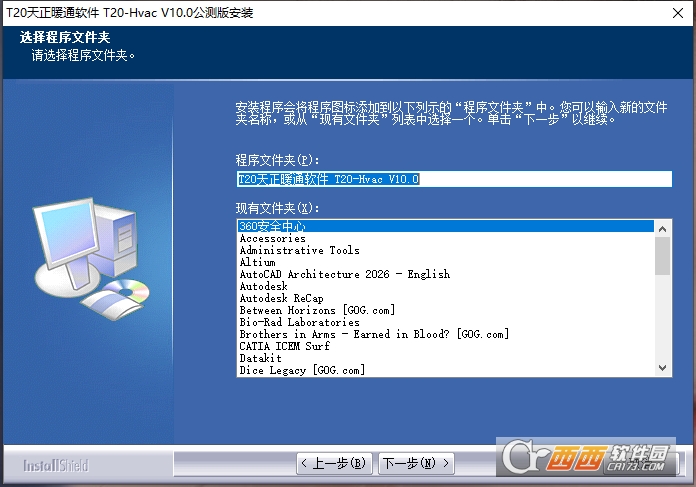

3、点击下一步。

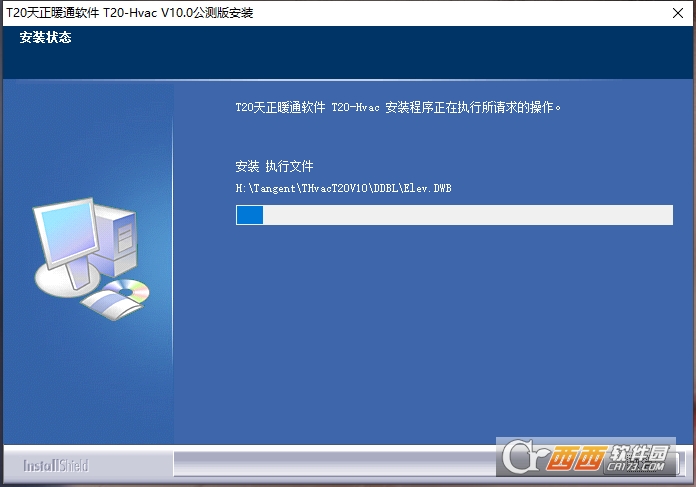

4、正在安装中，请稍等。

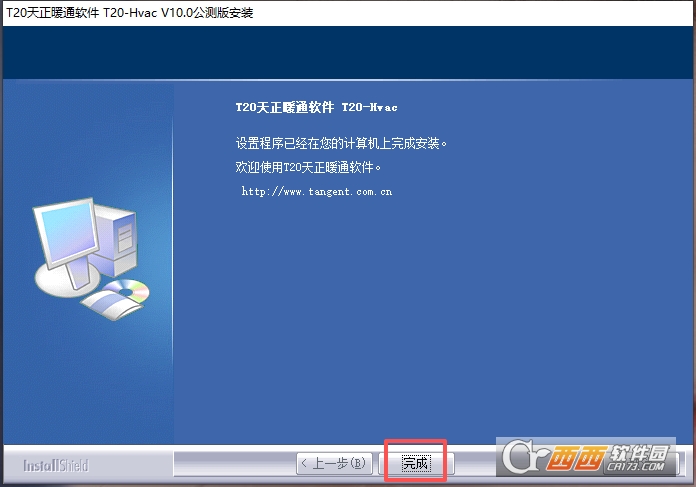

5、安装完毕，点击完成。

6、双击运行Crack文件夹下的补丁文件。

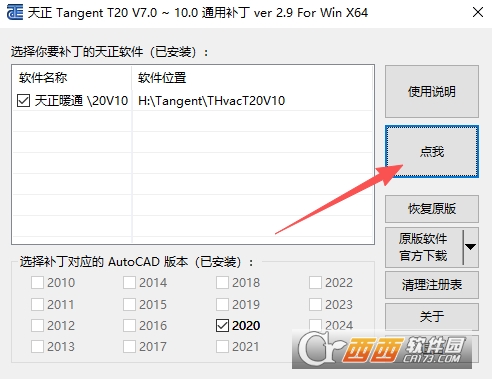

7、点击点我。

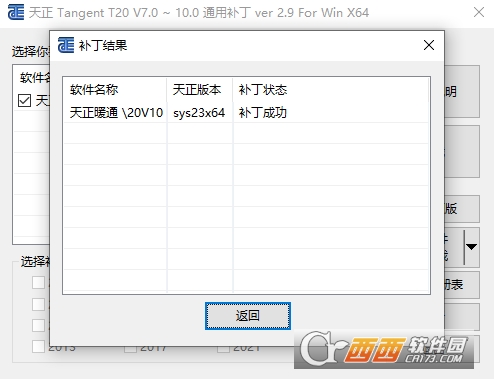

8、激活成功，点击返回。

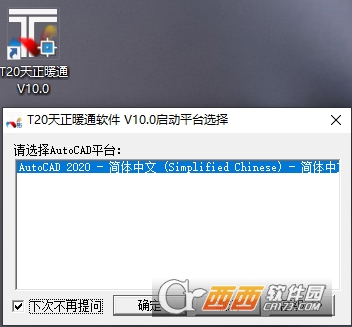

9、双击软件图标并选择AutoCAD版本。

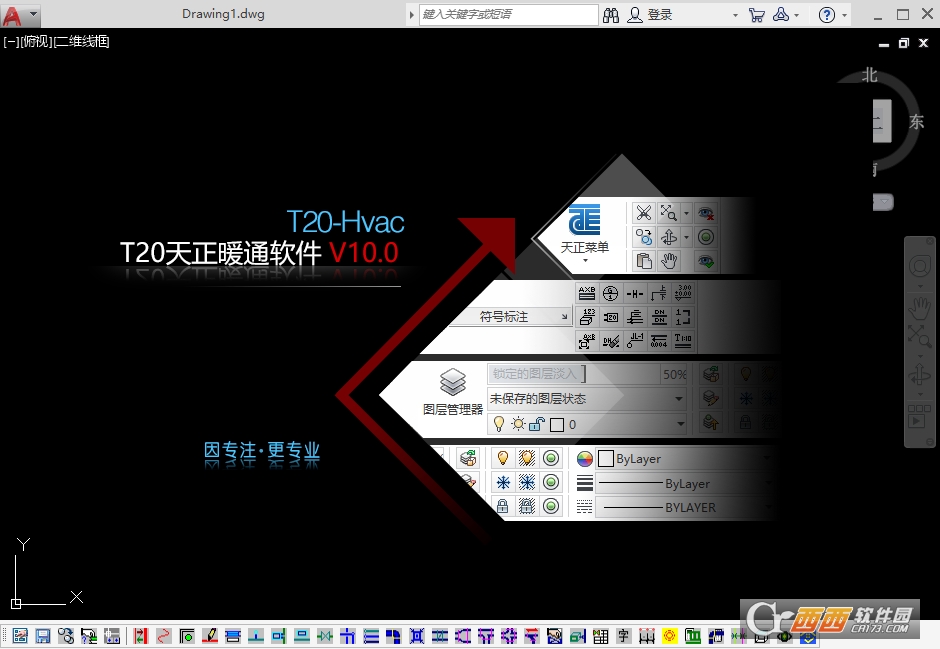

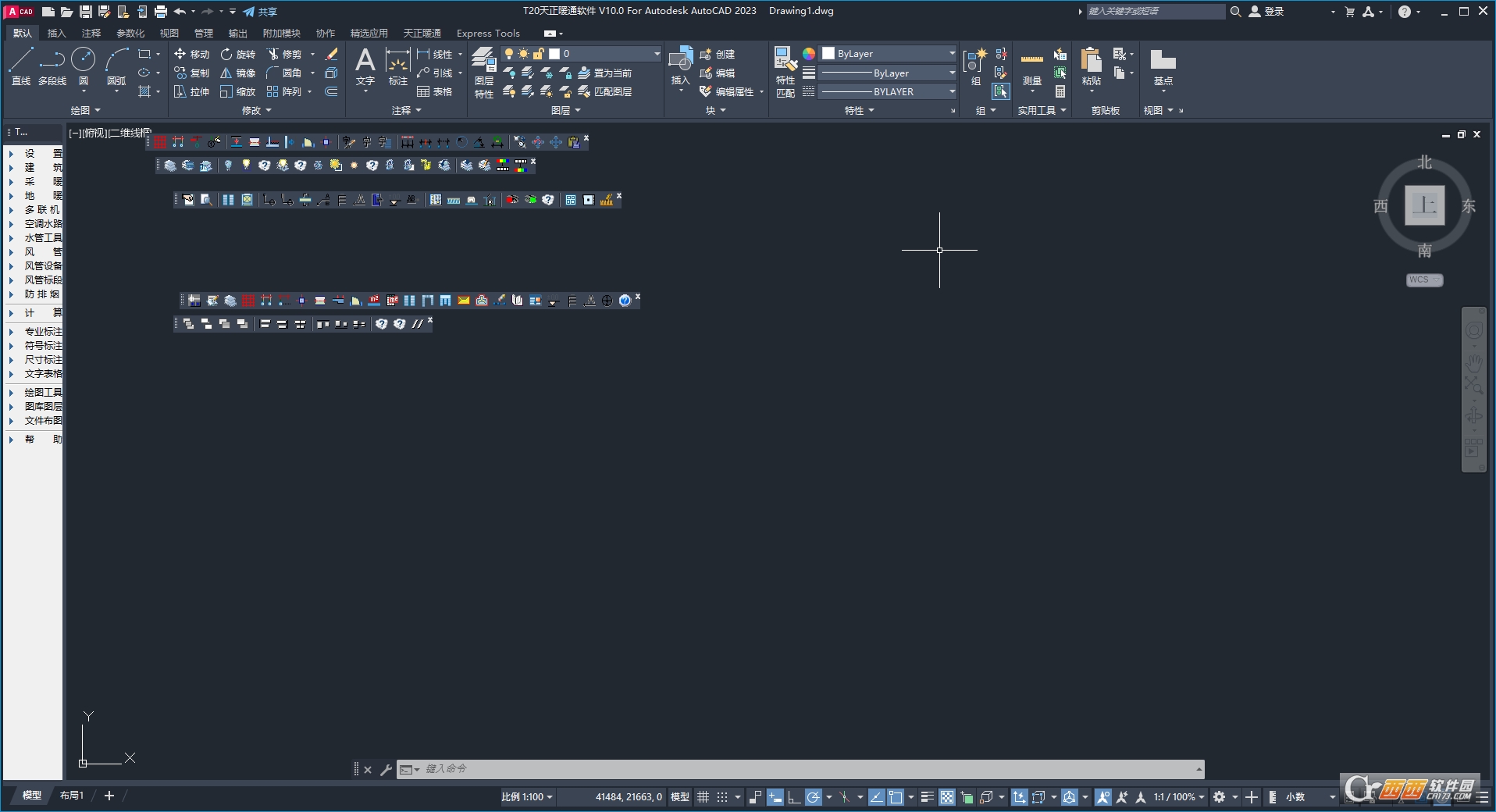

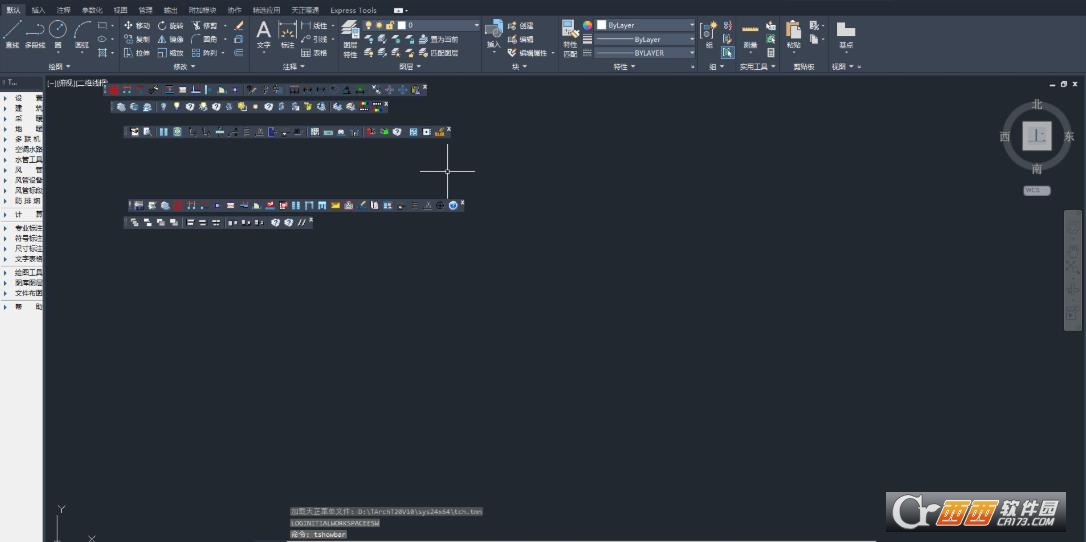

10、进入软件，此时用户可免费使用！

T20天正暖通v10.0新增功能

V10.0版本在风系统、水系统、防排烟及公共模块上进行了大量的迭代与升级，核心亮点包括：

新增防排烟与挡烟垂壁模块：引入了全新的“挡烟垂壁”实体对象，支持多种绘制方式，并能与防排烟计算2.0联动，自动提取计算结果进行参数填充与批量标注。

强大的采暖水力计算升级：新增“采暖水力计算”命令，针对单管顺流/跨越异程式系统，支持“不等温降法”中的查表法，并增加了“入口压力差”作为初算条件，计算逻辑更加严谨。

风管绘制与标注优化：风管绘制和编辑界面新增了“比摩阻”参数列，并实时预览风速、管长及沿程阻力数值。全新改版的风管标注命令支持对话框实时设置，并可批量使用斜线引标。

新增风管墙体开洞功能：能够自动读取风管尺寸并生成墙洞，支持批量生成及自动标注洞口顶底标高，极大提升了穿墙管线的设计效率。

公共模块与文字工具扩充：新增了“曲线文字”、“文字加框”、“消重图元”等多个实用绘图命令，并优化了负荷计算中批量添加房间对象的功能。

T20天正暖通v10.0和哪个cad匹配

T20天正暖通V10.0对操作系统和AutoCAD版本有明确的匹配要求，建议在安装前确保电脑环境符合以下标准：

AutoCAD版本：支持AutoCAD2013至2025的64位版本（不支持32位CAD及LT轻量版）。

操作系统兼容性：

Windows10(64位)：可完美匹配AutoCAD2013-2025全系列。

Windows11(64位)：必须搭配AutoCAD2021及以上版本使用。

安装注意事项：安装天正暖通前，请务必先在电脑中安装好对应版本的AutoCAD主程序。

T20天正暖通v10.0怎么计算风管阻力

一、绘制风管系统

启动AutoCAD并加载T20天正暖通v10.0。

点击暖通菜单→风管→绘制风管。

设置风管类型（矩形或圆形）、尺寸和标高。

在平面图中绘制主管道和分支管道。

添加风口、变径管、弯头和三通等组件。

二、设置风管参数

选中需要计算的风管系统。

右键点击风管，选择属性。

在弹出的对话框中设置：

风管材质（镀锌钢板、玻璃钢、酚醛复合板等）

粗糙度系数

风管连接方式（法兰连接、插条连接）

保温层厚度（如有）

点击确定保存设置。

三、定义计算区段

点击暖通菜单→风管→水力计算。

选择需要参与计算的风管系统。

软件自动将风管系统按管段划分为计算单元。

检查各计算单元的起端和末端是否正确，如需要可手动调整。

四、输入流量或风口参数

在计算对话框中，为每个风口输入设计风量值（单位：立方米/小时）。

或点击从风口提取，软件根据风口规格自动估算风量。

系统自动累加主管道和各分支管道的计算流量。

五、执行水力计算

点击计算按钮，软件开始进行水力计算。

计算过程中软件依次执行：

根据流量和设定流速或比摩阻初选风管尺寸

校核实际流速是否在规范允许范围内

计算每个管段的沿程阻力损失

计算弯头、变径、三通等局部构件的局部阻力损失

计算完成后，软件输出结果汇总表。

六、查看计算结果

计算结果表格包含以下信息：

管段编号：从风机出口至最不利末端的顺序编号

风量：各管段的通过风量

风管尺寸：宽度×高度（矩形管）或直径（圆管）

流速：管内实际空气流速

比摩阻：每米管道的沿程阻力

沿程阻力：管段长度乘以比摩阻

局部阻力：弯头、三通等局部构件产生的阻力

管段总阻力：沿程阻力与局部阻力之和

系统汇总栏显示整条风管系统的总阻力值。

七、调整优化

如某些管段流速超出规范允许范围（主风管4至8米/秒，支风管2至5米/秒），调整该管段风管尺寸后重新计算。

如系统总阻力过大，可：

缩短最不利环路长度

放大部分管段尺寸

减少弯头数量或改用大曲率半径弯头

更换低阻力系数的风口形式

每次调整后重新点击计算按钮，比较调整前后的总阻力变化。

八、输出计算书

点击输出计算书按钮。

选择输出格式（Word文档或Excel表格）。

计算书自动包含计算原始数据、计算过程和结果汇总表。

选择保存路径，点击确定导出。

九、阻力校核与设备选型

将计算出的系统总阻力作为选择风机的依据。

风机全压应大于系统总阻力的1.1至1.15倍（安全系数）。

在图纸中添加风机参数标注，注明设计风量和风压要求。

计算注意事项

最不利环路是指从风机出口到最远风口且阻力最大的路径，系统总阻力应以最不利环路为准。

并联支路之间的阻力不平衡率应控制在15%以内，超过时需设置调节阀或调整支路管径。

矩形风管当量直径用于查阻力系数表，计算公式为：当量直径=2×宽度×高度/（宽度+高度）。

局部阻力系数可在软件内置的弯头、三通计算表中查询，也可按经验值估算（弯头一般取0.5至1.5，三通分流取1.0至2.0）。
