Siemens Simcenter MAGNET 2021电磁仿真软件

Siemens Simcenter MAGNET 2021电磁仿真软件是西门子旗下专注低频电磁场分析的专业仿真工具，以简洁直观的操作界面与强大的数值求解能力，支持高分辨率有限元网格划分，在解析齿槽转矩、反电动势谐波和铁损分布时能够获得更高的计算精度。

Siemens Simcenter MAGNET 2021安装教程

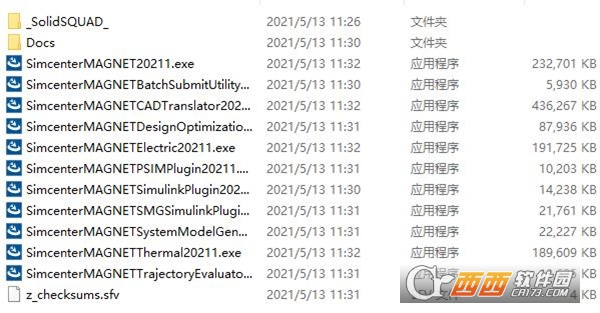

1、首先从本站下载数据包然后解压好安装包，如图所示，得到以下内容

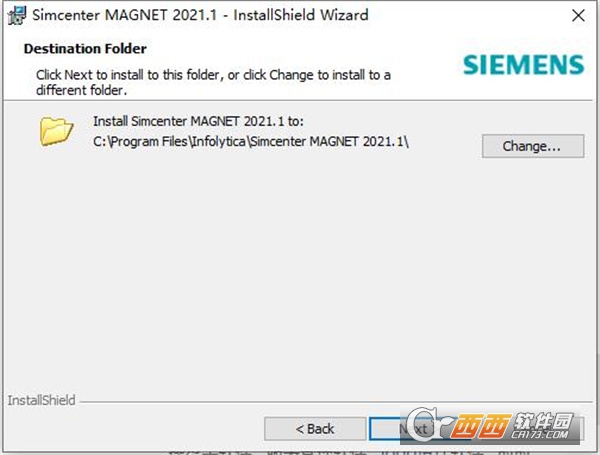

2、我们来安装程序，SimcenterMAGNET2021.1.exe是主程序，必须安装，其他的可以选择安装，选择软件安装路径，注意不要安装许可证服务器！

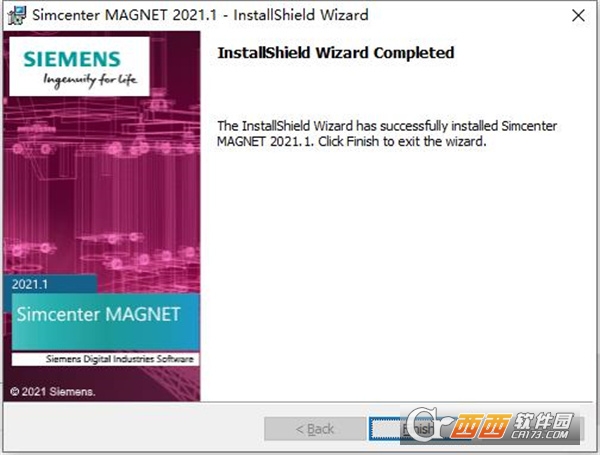

3、点击finish退出向导

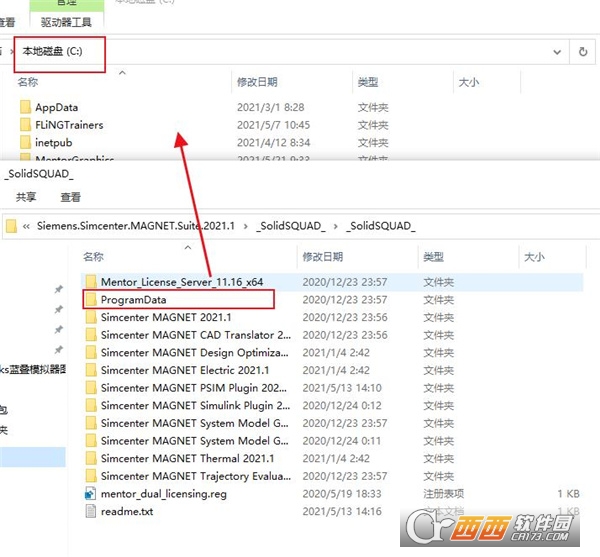

4、将文件夹ProgramData复制到C：并覆盖。

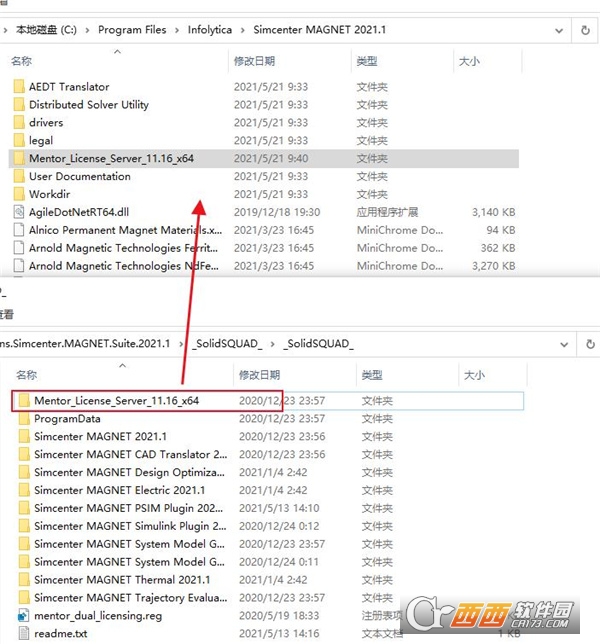

5、将文件夹“Mentor_License_Server_11.16_x64”复制到计算机。(文件夹“Mentor_License_Server_11.16_x64”Mast BE的路径。尽可能简短，不包括非英文字母)。

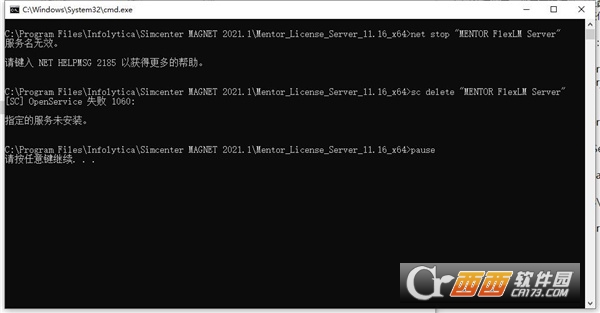

6、以管理员“Mentor_License_Server_11.16_x64\server_install.bat”身份运行。并等待新服务“Mentor FlexLM Server”安装并启动。

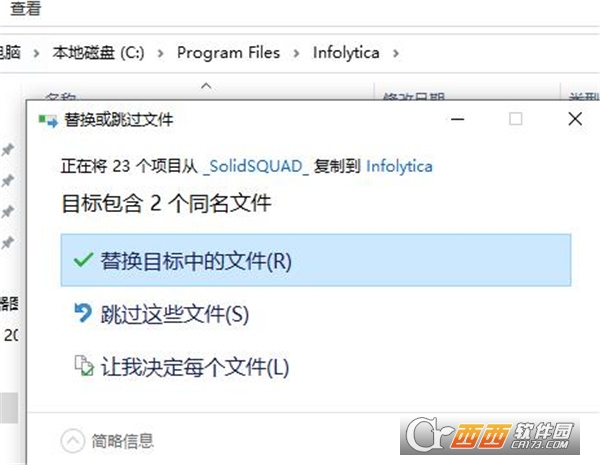

7、复制所有文件夹“Simcenter Magic..”从Crack到Infolytica。(默认情况下为C：\Program Files\Infolytica)，并覆盖原始文件。

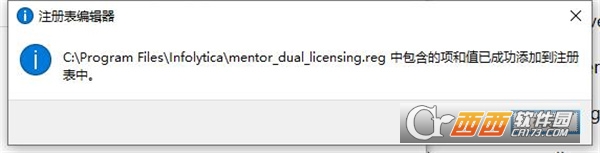

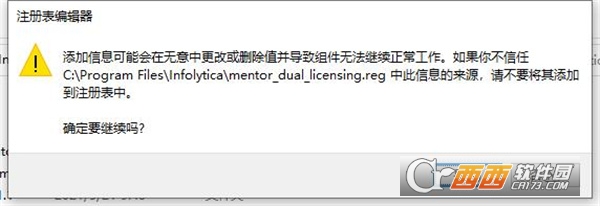

8、运行“Mentor_Dual_licensing.reg”并确认将信息添加到Windows注册表。

9、重启之后，就可以正常使用软件全部功能了。

Siemens Simcenter MAGNET 2021亮点功能

1、可变方向磁铁内置模板

新增支持可变方向磁铁和嵌入式可变方向磁铁的永磁电机模板，可模拟复杂磁化方向的永磁体，适用于Halbach阵列和多段磁极结构的建模。

2、高分辨率有限元仿真

针对高速电机应用场景，优化了高分辨率网格划分算法，在计算转子涡流损耗和定子铁损时提供更精细的场量分布结果。

3、参数化快速优化

内置参数化扫描功能，用户将任意模型参数（尺寸、匝数、材料属性）设为变量后，系统自动生成多工况仿真队列并输出对比曲线。

4、二维与三维统一建模环境

在同一界面中支持二维截面模型和三维实体模型的切换，二维分析结果可直接拉伸或旋转生成三维模型，无需重新建立几何。

5、电磁-热耦合仿真

与Simcenter系列热仿真工具无缝对接，可将电磁损耗计算结果作为热源直接传递至热分析模块，完成电磁场与温度场的双向耦合计算。

6、非线性材料库

内置丰富的磁性材料数据库，包括硅钢片、钕铁硼、铁氧体及软磁复合材料，支持B-H曲线和损耗曲线的自定义输入与拟合。

7、运动部件动态仿真

支持旋转运动和直线运动的动态仿真，可计算不同转速下的反电动势波形、转矩脉动和定位力矩，适用于电机启动和稳态运行的瞬态分析。

8、电路耦合激励

内置电路编辑器，支持将有限元模型与外接电路（电压源、电流源、PWM逆变器、二极管整流桥等）进行联合仿真，模拟真实驱动条件下的电磁响应。

Siemens Simcenter MAGNET 2021怎么仿真

一、新建项目与选择求解类型

启动SimcenterMAGNET2021，点击File→New→Project。

输入项目名称并选择保存路径，点击OK。

在弹出的求解类型向导中选择问题维度（二维平面、二维轴对称或三维）。

选择求解类型（静磁场、时谐磁场或瞬态磁场）。

点击Finish进入建模界面。

二、构建几何模型

在建模工具栏中选择二维绘图工具（矩形、圆形、多边形）或三维实体工具（立方体、圆柱体、球体）。

在绘图区绘制电机定子、转子、永磁体、绕组槽等几何部件。

使用布尔运算工具（并集、差集、交集）组合或切割几何体。

使用移动、旋转、缩放工具调整部件位置。

三、设置材料属性

选中需要赋材料的几何部件。

在属性面板中点击Material下拉框，选择材料（硅钢片、钕铁硼、铜线、空气等）。

对于磁性材料，可在材料库中导入自定义B-H曲线。

对于永磁体，还需设置磁化方向和剩磁密度。

四、设置激励与边界条件

选中绕组截面，右键选择AssignExcitation→Current/Voltage。

输入电流值（安匝数）或电压波形（如正弦波、PWM波）。

选中计算域的外围边界，右键选择AssignBoundary→Dirichlet（磁通平行）或Neumann（磁通垂直）。

对于周期性模型，设置主从边界条件以减少计算量。

五、设置运动部件

选中需要运动的部件（如转子）。

右键选择AssignMotion→Rotational或Translational。

设置运动轴心和转速（单位：转/分钟或弧度/秒）。

设置初始位置角度。

六、生成网格

点击Mesh→GenerateMesh。

在网格设置对话框中设置最大单元尺寸和网格增长率。

对高梯度区域（如气隙、永磁体边缘）进行局部网格加密。

点击Generate，系统自动生成有限元网格，并在消息窗口显示单元数量和节点数量。

七、设置求解参数

点击Solve→SolutionSettings。

对于瞬态仿真，设置仿真时长（StopTime）和时间步长（TimeStep）。

设置收敛容差（通常为1e-4至1e-6）。

设置非线性迭代的最大次数（默认30次）。

点击OK保存设置。

八、运行求解

点击Solve→Run或工具栏上的绿色三角形图标。

求解器开始计算，进度条显示在底部状态栏。

求解完成后，消息窗口显示收敛情况和计算时间。

九、查看结果

展开Results节点，双击FieldPlots下的磁通密度（B）或磁场强度（H）。

在绘图区显示云图，可调整色标范围和显示样式。

右键Results→CreateGraph，选择需要绘制的曲线（转矩vs时间、磁链vs电流等）。

右键Results→ExportData，将场量数据或曲线数据导出为CSV或TXT文件。

Siemens Simcenter MAGNET 2021常用快捷键

Ctrl+N：新建项目文件

Ctrl+O：打开已有项目文件

Ctrl+S：保存当前项目进度

Ctrl+Z：撤销上一步操作

Ctrl+Y：恢复（重做）被撤销的操作

Ctrl+C：复制选中的对象或参数

Ctrl+V：粘贴已复制的内容

Ctrl+A：全选当前视图中的所有元素

F5：刷新图形显示窗口

鼠标滚轮：缩放视图（向前滚动放大，向后滚动缩小）

按住鼠标中键拖动：平移/旋转视图视角
