NestingWorks 2024自动套料软件免费版

NestingWorks 2024自动套料软件免费版是一款深度集成于SOLIDWORKS环境中的自动套料与排版优化软件，改进了SyncManager同步管理模块。当源零件或装配体发生设计变更时，套料结果可自动标记并一键刷新，帮助制造企业减少废料、降低材料成本并提升排版环节的自动化水平。

NestingWorks 2024安装教程

安装软件之前，电脑上必须先安装SolidWorks，支持SolidWorks2023-2024版本

1、将本站提供的文件下载解压，得到nestingworks原程序与SolidSQUAD补丁

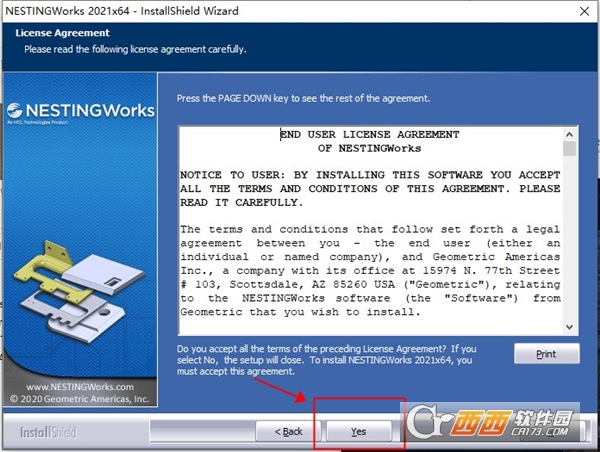

2、点击运行【nestingworks 2021】开始安装，点击yes同意许可协议

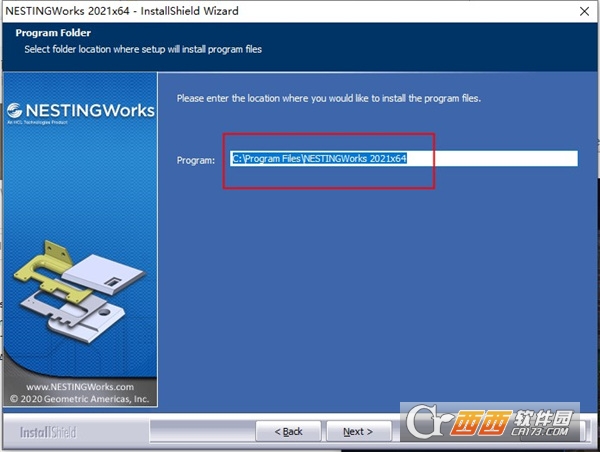

3、软件安装路径选择默认或者是非中文路径下

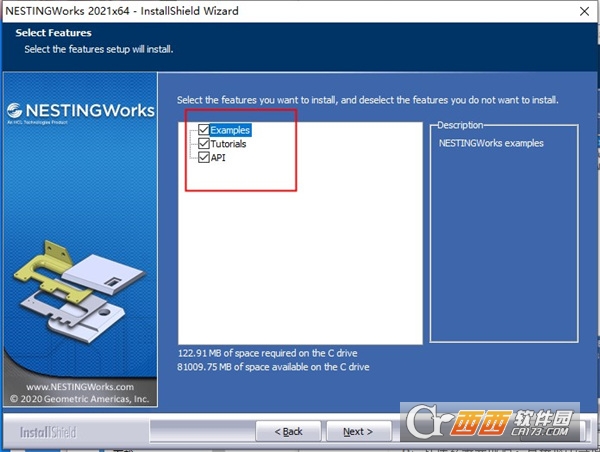

4、选择需要安装的组件

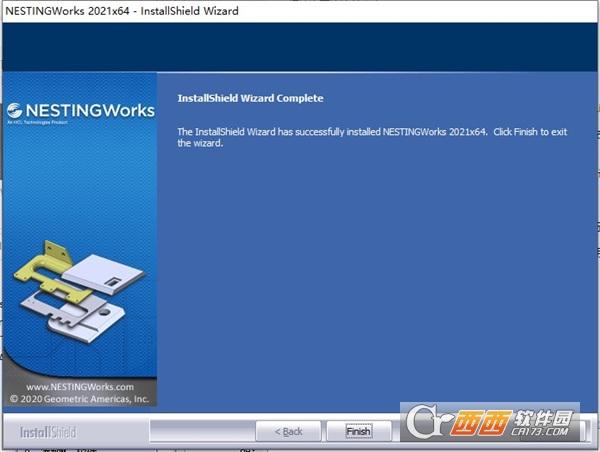

5、稍等片刻，软件安装之后直接退出安装向导即可

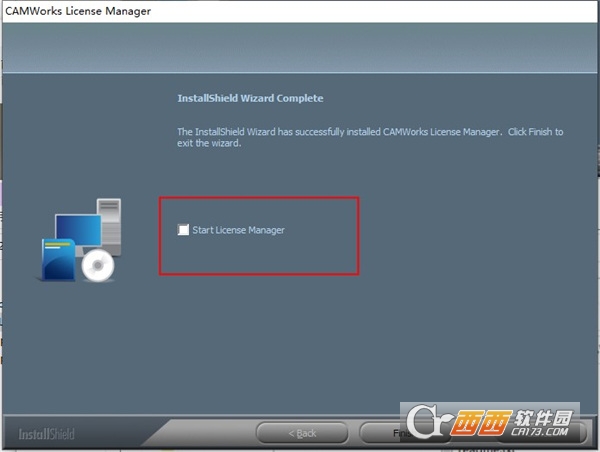

6、接下来点击运行【LicenseManager-NWLicenseManagerSetup_20202810.exe】安装安装CAMWorks许可证管理器，根据指示安装即可，安装之后取消勾运行启动许可证管理器

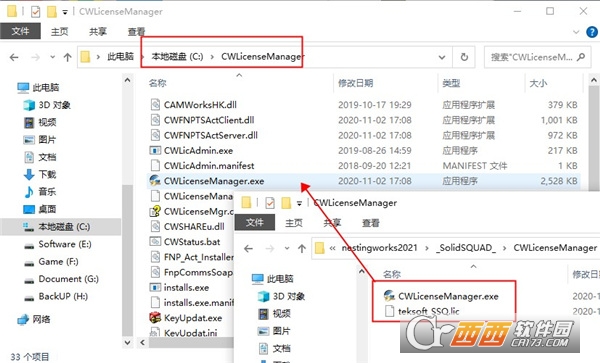

7、之后将SolidSQUAD-CWLicenseManager文件夹下的子文件全部复制至程序安装路径下

软件安装目录：C:\CWLicenseManager

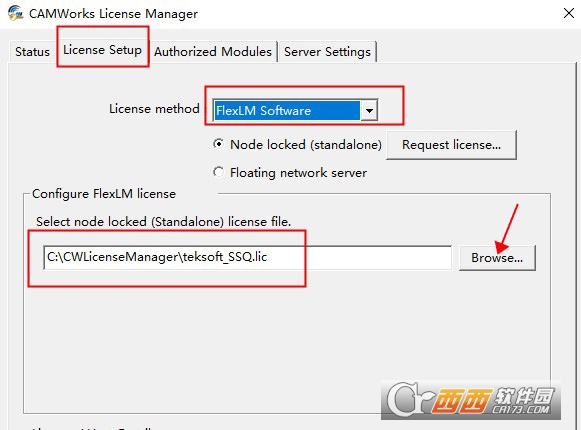

8、以管理员身份运行CWLicenseManager，在选项卡上的许可证设置>选择许可方式>FlexLM软件>选择节点锁定（独立）许可证文件>浏览。

（默认情况下浏览到“ teksoft_SSQ.lic”C:\NWLicenseManager\teksoft_SSQ.lic），点击确定，不要配置和启动CW许可证服务器。

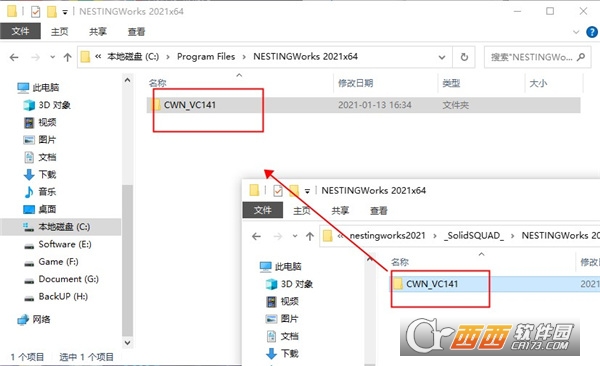

9、之后将NESTINGWorks 2021x64文件复制到安装目录中替换

默认情况下为：C:\Program Files\NESTINGWorks 2021x64\

10、完成以上步骤即可将程序软件激活成功

NestingWorks2024亮点功能

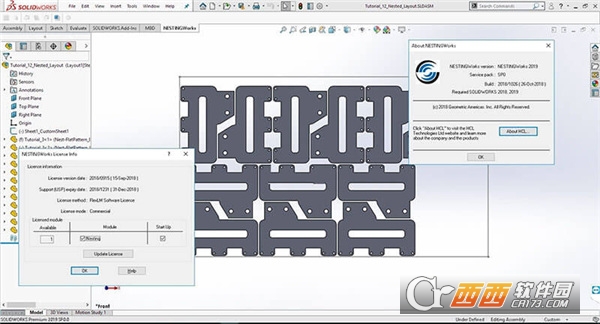

SolidWorks无缝内嵌集成

直接作为插件嵌入SolidWorks运行，无需切换第三方软件，可直接调用零件、装配体文件，支持三维钣金自动展平后参与套料。

高性能真实形状套料引擎

搭载工业级NestLib套料内核，运算速度快、排布逻辑智能，支持异形轮廓、不规则零件真实边界排版，远超普通矩形包围盒套料效果。

多类型零件混合嵌套

兼容平面板材零件、3D实体模型、钣金件以及各类装配体组件混合排版，适用多品类零件同板下料需求。

模型联动自动更新

原始SolidWorks零件尺寸、结构修改后，套料布局可自动刷新、变更标记，无需重新手动排版，全程关联同步。

2024版本专属升级

新增模型去噪优化功能，清理冗余线条与无效轮廓，提升套料精度；全面兼容SolidWorks2023–2024全系版本；优化SyncManager同步管理器，加工数据同步更稳定。

材料利用率智能优化

内置多种智能套料算法，自动优化零件间距、旋转角度、排布次序，最大限度节省板材，降低废料率与生产成本。

专属格式输出

每套排版布局可单独生成独立的SolidWorks装配文件，方便后续出图、编程及工艺归档。

NestingWorks2024怎么建模

在SOLIDWORKS中完成零件设计

对于钣金件：设计好基体法兰、边线法兰等特征，确保平板模式可正确展开。

对于实体/装配体：完整的零件几何，不需要特殊处理。

启动NestingWorks

打开SOLIDWORKS中的目标零件或装配体文件。

点击菜单：NestingWorks→NewNestingProject。

选择要套料的零件

从当前模型树中勾选需要排版的零件（可多选，支持不同零件混合排料）。

设置每个零件的排料数量或数量关联到装配体BOM。

定义原材料板材

设置板材尺寸（长×宽）、厚度、可用数量及允许余料规则。

设置套料参数

零件间距、旋转角度限制（如0°/90°/任意角度）、与板材边距。

运行套料计算（不是建模）

点击Nest或RunNesting，软件自动生成布局。

结论：NestingWorks不建模，建模请使用SOLIDWORKS原生功能（拉伸、切除、钣金等）。

NestingWorks2024怎么导出数据

导出SolidWorks装配文件

套料布局完成后，点击「保存嵌套布局」，软件自动为每一套排版生成独立的SolidWorks装配体文件，直接在SolidWorks中打开查看、出工程图。

导出加工可用图纸

在套料界面选择「导出工程图」，可输出DWG/DXF格式二维轮廓文件，直接用于数控切割、激光切割编程。

导出材料报表

点击报表选项，可导出板材利用率、零件用量、废料占比、用料清单等Excel报表，方便成本核算与生产备料。

同步加工数据

使用升级后的SyncManager同步管理器，可将套料布局、零件参数同步至后续加工软件，实现设计到下料的流程衔接，数据一键同步不丢失。

保存套料工程文件

可保存NestingWorks专属项目文件，后续修改零件、调整板材尺寸时，可直接打开旧项目重新运算，不用重复建模导入。
