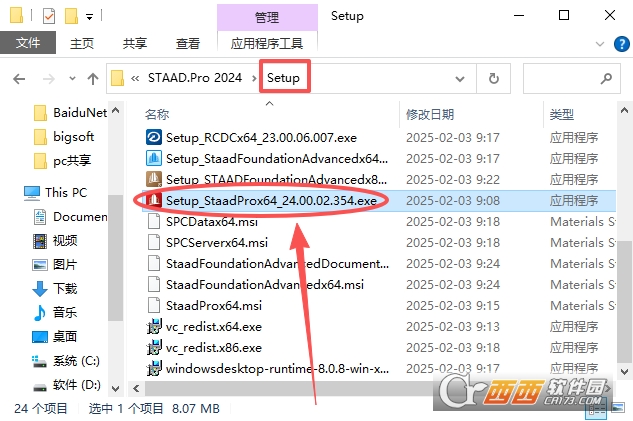

1、双击运行【Setup】文件夹下的【Setup_StaadProx64_24.00.02.354.exe】安装程序。

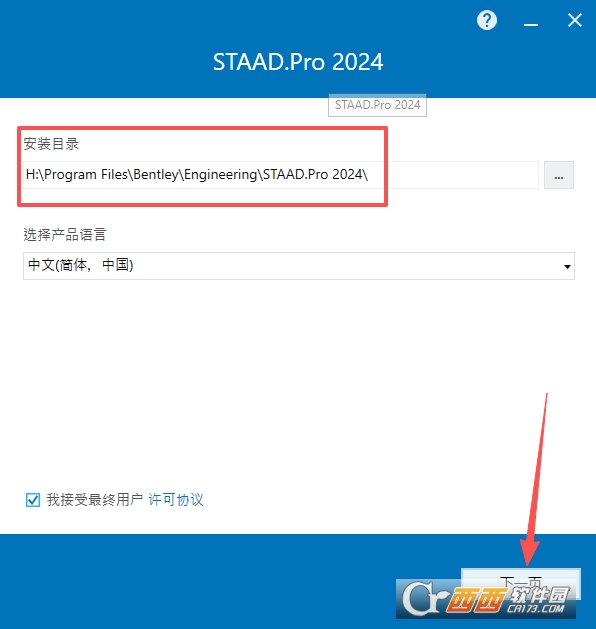

2、可更改安装位置，点击【下一页】。

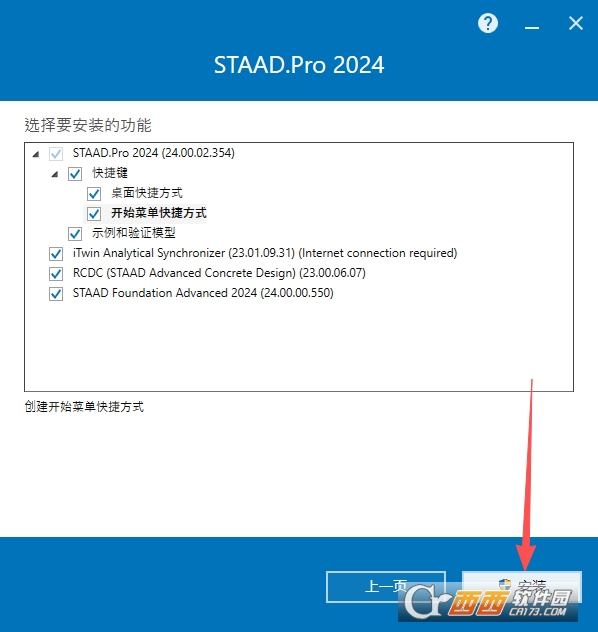

3、点击【安装】。

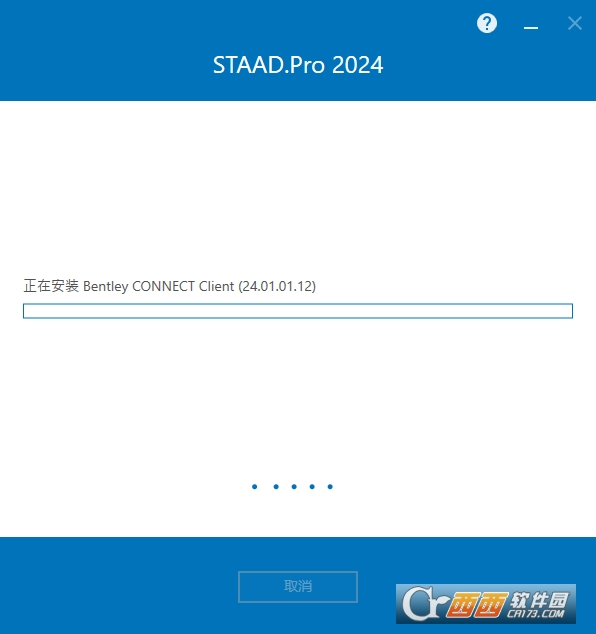

4、正在安装中，请稍等，若安装过程中出现其他弹窗直接关闭即可。

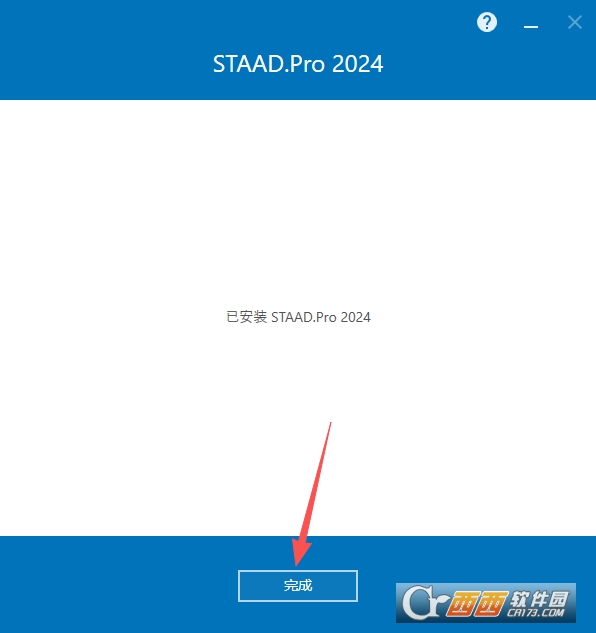

5、安装成功，点击【完成】。

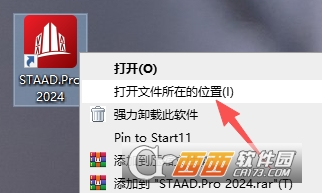

6、鼠标右击软件图标，点击【打开文件所在的位置】。

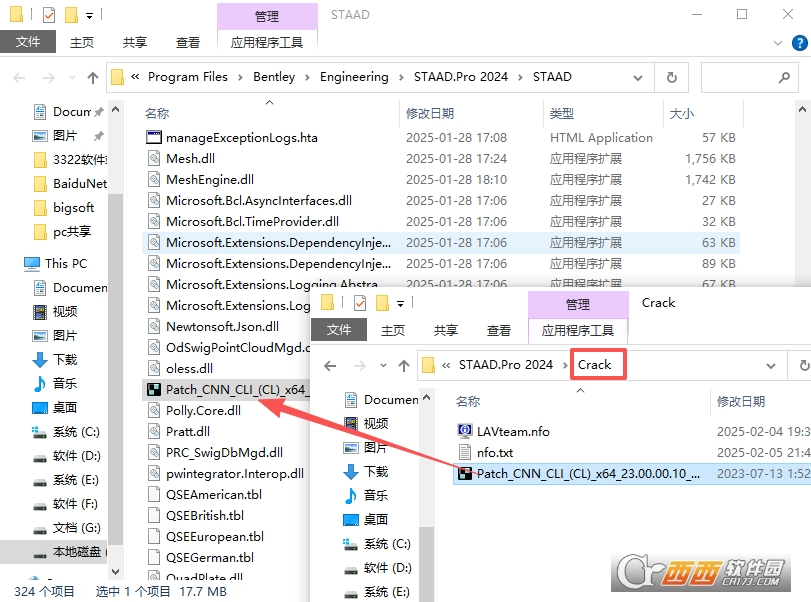

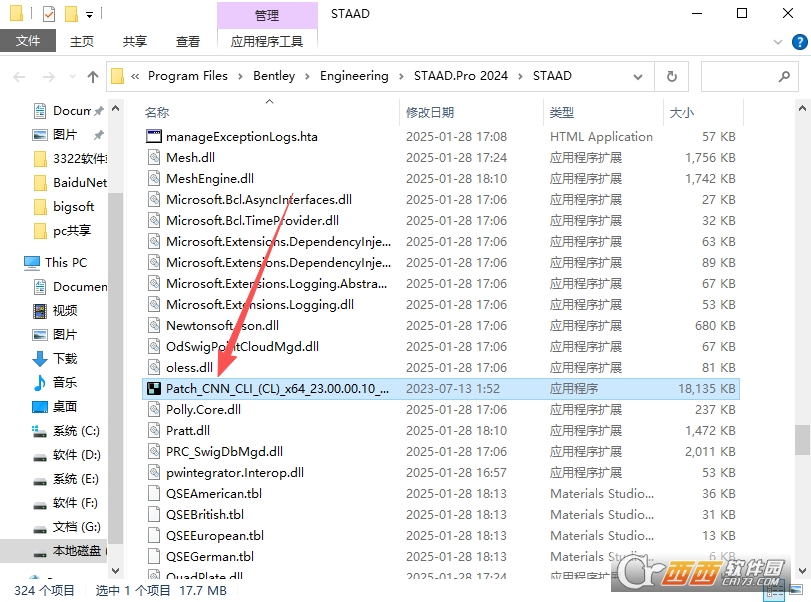

7、将【Crack】文件夹下的【Patch】激活工具复制至软件安装目录中。

8、双击运行激活工具。

9、输入信息，点击【OK】。

Name: lavteam.org

Password: 95F01D00-5A3E1708-953B3024-117D8F6F

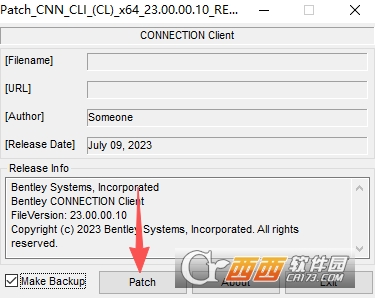

10、点击【Patch】。

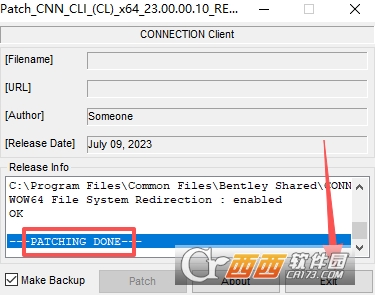

11、出现如下图界面信息表示激活成功，点击【Exit】关闭当前窗口。

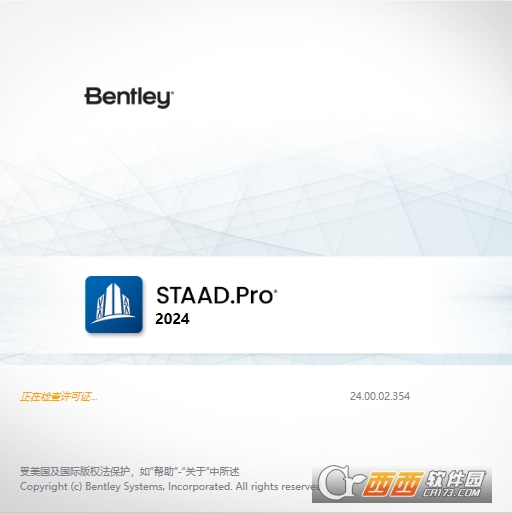

12、双击软件图标，启动STAAD Pro 2024。

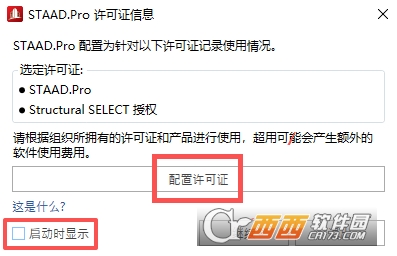

13、取消勾选【启动时显示】，点击【配置许可证】。

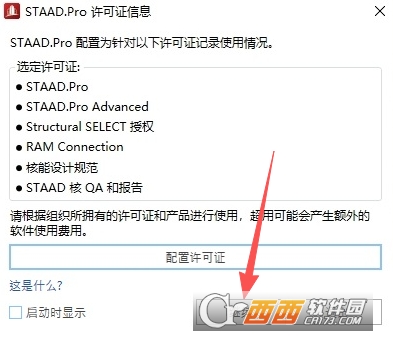

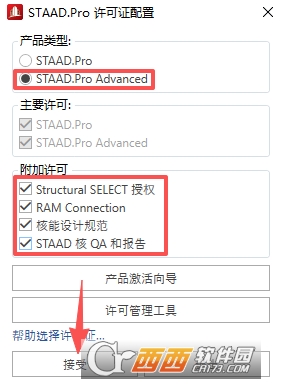

14、产品类型选择【STAAD.Pro Advanced】，并将附加许可全部勾选上，点击【接受】。

15、点击【继续】。

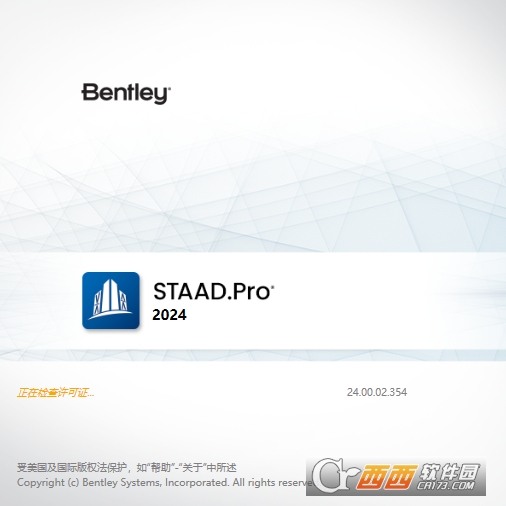

16、软件加载中，请稍等。

17、安装激活完毕

STAAD Pro 2024反应谱法计算得出的支座反力都为正

现象说明

在反应谱分析（ResponseSpectrumAnalysis）中，所有支座反力（如节点支反力FX、FY、FZ）均显示为正号（正值），而预期的某些方向可能应为负值（如向下重力方向的反力应为向上，即正负取决于坐标系方向）。这通常是反应谱分析输出的绝对值性质导致的。

根本原因

反应谱法基于模态叠加，每个模态的响应均有正负号，但最终合成为最大可能响应时，规范要求使用SRSS（平方和开方）或CQC（完全二次组合）等方法。

在这些组合规则下，响应的符号信息丢失，只保留幅值（绝对值或正值）。因此支座反力等结果在输出时均为非负值（或按软件内部约定显示为正）。

这是结构动力学中反应谱方法的固有特性，并非计算错误。

如何正确解读

正值仅代表响应大小，不代表实际受力方向。实际的方向需由工程师根据荷载工况的预期方向自行判断（例如竖向地震向上或向下产生的反力大小相同，符号相反）。

在STAADPro输出文件中，一般会注明“AbsoluteValues”或“MaximaOnly”。

若需要包含符号的包络结果，可以改为执行时程分析（TimeHistoryAnalysis），或手动定义符号规则。

解决方法（如需区分方向）

采用时程分析替代反应谱法。

或者，分别运行正负向反应谱（部分软件允许定义方向系数），然后在后处理中手动合并符号。

对于竖向反力，可根据重力荷载代表值的组合方向自行赋予符号（例如受压为正）。

重要提示：反应谱结果全部为正不是软件错误，而是反应谱组合规则的数学结果，在结构设计规范中被广泛接受。

STAAD Pro 2024新手入门教程

对于初学者而言，掌握STAADPro2024的关键在于理解其“物理模型”到“分析模型”的工作流。以下是精简的入门路径：

界面与单位设置

启动软件，在“StartPage”中选择“NewProject”。

关键步骤：在弹出的对话框中，务必根据项目所在地选择正确的单位制（如Metric公制或English英制），一旦选定，后续修改较为麻烦。

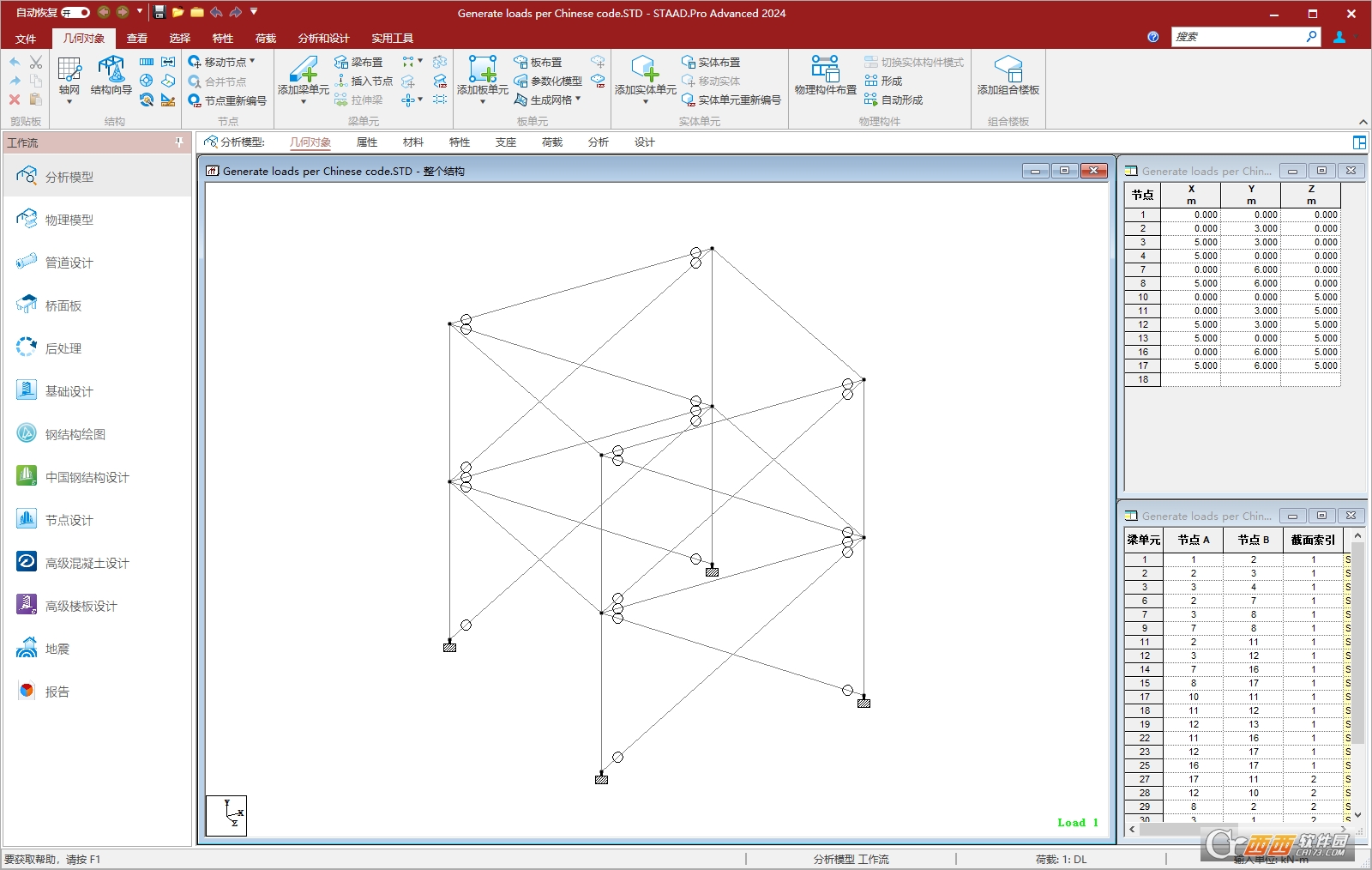

建立几何模型

节点与梁：使用“Beam”工具栏绘制梁柱。新手建议先绘制节点，再连接成梁。

板单元：如果需要分析楼板或剪力墙，使用“Plate”工具绘制面单元。

网格划分：对于板单元，务必使用“GenerateMesh”功能进行网格细化，以保证计算精度。

定义属性与材料

材料：在“Property”页面定义材料（如Concrete或Steel），输入弹性模量和泊松比。

截面：定义截面形状（如矩形、工字钢），并将其“Assign”给对应的梁单元。

施加荷载

荷载工况：定义DeadLoad、LiveLoad等工况。

施加方式：选择构件，施加节点荷载、梁间均布荷载或板面荷载。

荷载组合：使用“LoadCombination”功能，根据规范自动生成或手动输入组合系数。

分析与设计

点击“Analyze”按钮进行检查和计算。

查看“PostProcessing”模式下的变形图、弯矩图和剪力图，验证模型合理性。

STAAD Pro 2024两根相交梁形成节点

在STAADPro2024中，两根梁在空间上相交并不意味着它们自动连接。为了实现力的传递，必须在交点处形成共用的节点。以下是两种标准的操作方法：

方法一：自动打断与连接

这是最常用且最规范的方法，适用于主次梁连接。

原理：有限元分析要求力必须通过节点传递。如果一根梁穿过另一根梁而没有节点，它们在数学上是独立的，互不影响。

操作：

选中需要打断的梁（通常是主梁）。

使用“Beam”工具栏中的“IntersectingBeams”或类似功能。

软件会自动检测相交位置，并在交点处插入一个新节点，将原梁一分为二。

此时，次梁的端点与主梁的新节点重合，实现刚性连接。

方法二：手动捕捉与合并

如果您手动绘制梁，可以使用此方法。

操作：

绘制第一根梁。

绘制第二根梁时，确保开启“SnaptoNode”或“SnaptoGrid”功能，使第二根梁的端点精确落在第一根梁的某个节点上。

如果两根梁只是空间交叉但没有共用节点，可以使用“MergeNode”功能，设定一个极小的容差值，将距离极近的两个节点合并为一个。

提示

在处理主次梁连接时，如果您希望次梁端部为铰接，记得在连接后释放次梁端部的弯矩约束。
