热流体设计分析软件Altair Flow Simulator

v18.2 免费版
  • 热流体设计分析软件Altair Flow Simulatorv18.2 免费版
  • 软件大小:289M
  • 更新时间:2019-04-19 16:16
  • 软件语言:中文
  • 软件厂商:
  • 软件类别:国产软件 / 免费软件 / 行业软件
  • 软件等级:4级
  • 应用平台:WinAll
  • 官方网站:暂无
好评:50%
坏评:50%

软件介绍

Altair Flow Simulator是一款热流体模拟分析软件,这款软件可以模拟热流体在管道内的传输能力。由于流体的旋转速度在燃气轮机分析中是关键的,因此流动模拟器包括腔解算器,其计算角动量平衡。腔解算器连同旋转元件,在切线方向上成角度的元件,涡流元件和涡流室可用于模拟旋转流场。

软件介绍:

Flow Simulator可以使用可压缩气体和不可压缩液体作为工作流体。可压缩气体选项可以使用单一物种或2种物质的混合物,例如空气和蒸汽。可用的流体成分选项包括:空气作为理想气体,单一真实气体,空气作为理想气体与一种真实气体的混合物,以及两种真实气体的混合物。 Flow Simulator与NASA的CEA库相连,可以提供更一般的气体混合物以及反应流。 Flow Simulator中提供的不可压缩液体包括水,喷气燃料和油。用户还可以根据需要输入自定义流体属性。

Flow Simulator网络由称为“元件”的流动管道组成,这些流动管道连接在称为“腔室”的节点之间。网络的边界由“边界腔室”定义,“边界腔室”具有固定的流体特性,例如温度和压力。流通过边界室进出网络。各种类型的元件可用于流网络中。元件的选择包括孔,管,泵,弯头,阀门,喷嘴,密封件和涡流,用于旋转流动,膨胀,收缩。所有元件类型都有一个上游室和一个下游室。

Flow Simulator可提供四种腔室类型:通风室,通过将动态项固定为零来消散流入流体的流体速度;动量室,其计算来自进入流的合成室流速(包括方向),并使用与下游限制对齐的动压力分量来驱动出口流;惯性腔,类似于动量腔,除了它在惯性(绝对)参考系中跟踪流体特性,例如速度和总温度,并允许在具有不同转速的框架之间转移。第四腔室类型,即涡流腔室,不与诸如前3种腔室类型的元件连接。涡流室将数据存储在绝对参考系中,并用作涡流和空腔的参考室。下图显示了以示意图形式显示这些功能的示例网络(由Flow Simulator GUI预处理器生成)。

软件优点:

1、快速准确的混合保真(1D,2D和3D)流动模拟,可处理复杂几何和长时间瞬态任务。灵活的通用平台,允许不同的组根据其垂直方向执行建模,从而组合起来创建系统模型。
2、现代图形用户界面,能够将3D数字CAD与分析模型叠加/集成。GUI适用于将Pre / Solver /和Post全部嵌入单个界面的设计。完全集成的优化模块提供了在3D建模环境中快速浏览整个设计空间的功能; 系统模型可以根据流量配置,形状,尺寸和热特性进行参数化,以实现最佳的成本效益设计。
3、扩展的预配置元件/组件库,利用大量公开可用的压降和传热特性的实验数据。这个完全可扩展的平台使客户能够无缝地利用Python脚本集成他们自己的IP和元素配方。
4、行业应用
Flow Simulator可用于许多行业,包括航空航天,发电,石油和天然气动力转换,运输,增材制造,汽车等。Flow Simulator的功能涵盖了这些行业的广泛应用,包括涡轮机械旋转腔系统,二次流和发动机密封,燃烧室冷却,燃料/润滑系统和电厂管道网络。该软件还可用于可再生风力涡轮机和发电机冷却和热管理。对于增材制造,它允许热交换器设计和优化。

安装方法:

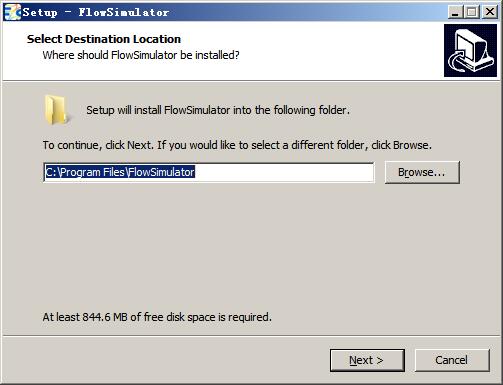

1、双击“FlowSimulator_V18R1.1_win64.exe”开始软件的安装,选择软件安装目录,默认为“C:\Program Files\FlowSimulator”

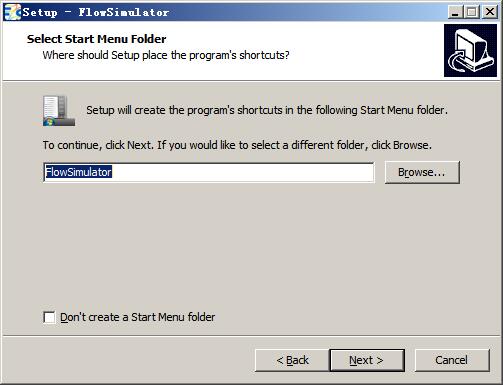

2、点击next设置开始目录名称,默认为“FlowSimulator”

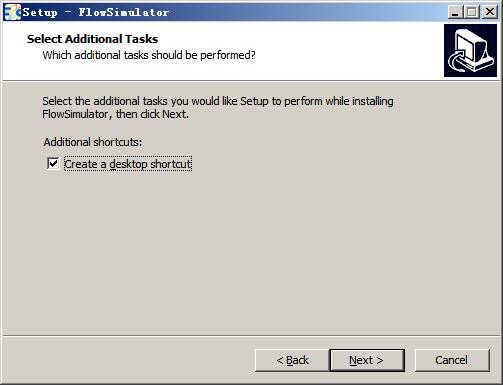

3、选择是否建立Flow Simulator的桌面图标快捷方式,小编这里保持默认

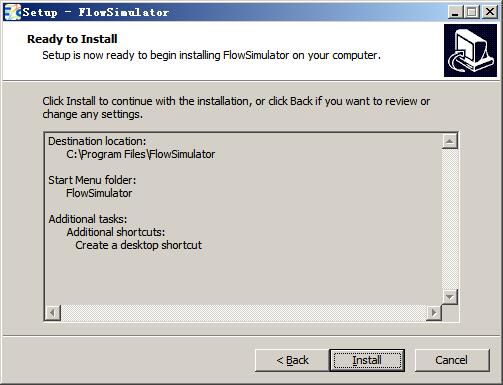

4、如下图,点击install就会开始Flow Simulator的安装了

5、Flow Simulator正在安装中,我们稍等一会儿

6、完成后运行软件就可以了

软件标签: 流体

提取码: eawn
