ANSYS Motor CAD 2025中文最新版

ANSYS Motor CAD 2025中文最新版是ANSYS旗下专注电机开发的专业设计仿真软件，面向各类电机产品的前期概念研发与多物理场耦合验算。软件融合解析算法与有限元计算技术，使设计者在无需跨团队反复传递模型的情况下，即可完成从拓扑筛选到性能验证的初步闭环。

ANSYS Motor CAD核心功能

1.多物理场耦合仿真，集成电磁、热、机械应力求解器，可同步分析电机磁场分布、温升变化、结构应力与振动情况。

2.全工况性能计算，快速生成扭矩转速特性曲线、电机效率MAP图，支持循环工况仿真评估电机持续工作能力。

3.丰富电机拓扑模板，内置永磁同步电机、异步电机、开关磁阻电机等多种电机模板，支持自定义绕组结构设计。

4.参数化优化设计，搭载智能优化算法，批量扫描多组结构参数，自动筛选满足性能、体积、损耗约束的最优方案。

5.模型双向对接，可将电机模型导出至ANSYSMaxwell等仿真套件，实现概念设计到精细有限元分析的无缝衔接。

6.专业后处理与报表，自动提取损耗、温度、磁密等关键指标，生成仿真图表与标准化工程文档。

ANSYS Motor CAD怎么用

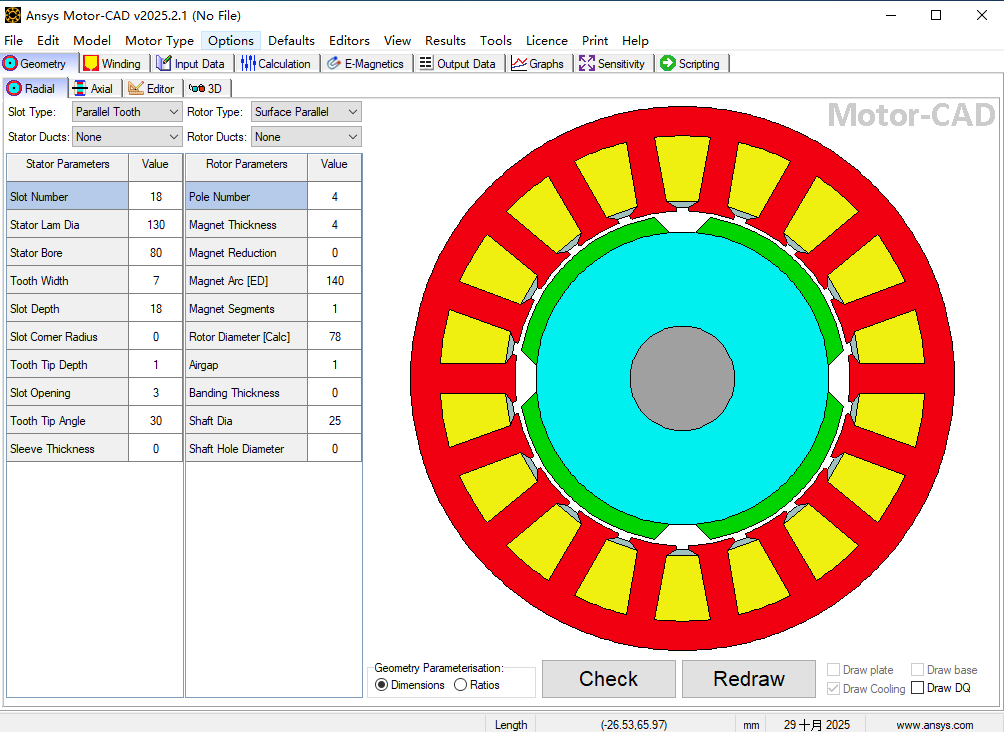

使用流程通常从模板选择开始，而非从空白几何起步。启动软件后，根据目标电机类型选择对应的电磁模板，输入定转子尺寸、槽数、极对数、绕组形式与材料等关键参数。EMag模块会基于这些输入自动完成网格划分与求解设置，输出转矩波形、反电动势、损耗曲线等基础电磁结果。

在电磁方案初步确定后，切换至Therm模块配置冷却方式与工况。Therm的热网络参数由几何自动推导，用户主要需要指定冷却类型（如自然对流、水套流量等）与环境温度。求解可在数秒内给出绕组、磁钢、铁芯等部件的温度分布，用于判断连续运行的热边界。

若需要评估全转速范围内的性能，进入Lab模块设置母线电压、电流限制与控制策略，运行效率Map计算。Lab的输出可用于驱动循环仿真，结合内置或自定义路谱评估能耗表现。对于高速电机，Mech模块可校核转子在最高转速下的应力与位移是否在安全范围内。

对于需要更高保真度的场景，可将Motor-CAD模型导出至Maxwell进行详细2D/3D电磁分析，或导出至Mechanical进行结构验证。

ANSYS Motor CAD配置要求

1.操作系统，推荐Windows10/1164位专业版，不支持32位系统。

2.处理器，基础模型仿真推荐多核CPU，大规模参数优化仿真建议选用高性能工作站多核处理器。

3.内存，常规电机模型至少16GB内存，多物理场耦合、批量参数优化仿真建议32GB及以上内存。

4.显卡，支持OpenGL的独立显卡，NVIDIA系列显卡更佳，方便三维模型预览与云图查看。

5.硬盘，推荐NVMe固态硬盘，预留至少50GB可用空间，用于软件安装、模型文件与仿真结果存储。

6.其他，稳定局域网用于许可连接，如需批量参数寻优，可搭配高性能计算资源提升计算速度。

ANSYS Motor CAD新增内容

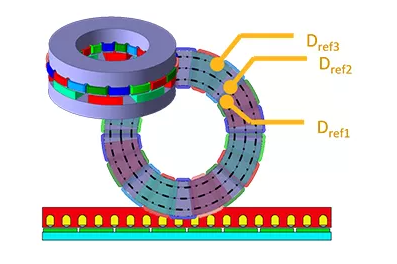

1、轴向磁通电机

增强的多切片支持，可为轴向磁通电机（AFM）提供更准确的设计功能。之前版本中引入的AFM模板（支持电磁和实验室模块中的单拓扑和双拓扑），这一改进简化了开发流程，并提高了设计保真度。

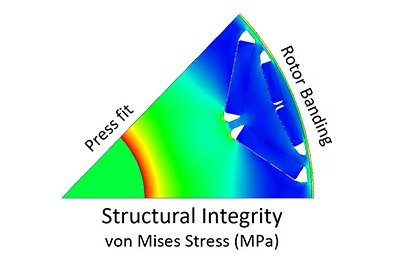

2、预应力机械结构完整性

现在，机械模块使用户能够评估和计算预应力和离心力的组合，从而在设计周期早期阶段提供对结构性能的关键洞察。该功能使工程师能够解决由于转子箍带以及轴和转子叠片之间的压合而导致的预紧力对机械完整性的影响，从而推动更稳健可靠的产品设计。

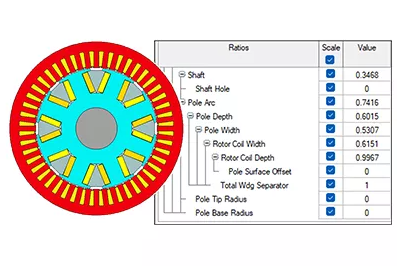

3、基于比率的WRSM建模

增强的基于比率的绕线式转子同步电机（WRSM）建模，可在设计空间探索过程中实现稳健的几何变化仿真。这对于大规模参数分析和设计研究至关重要，也是确保模型鲁棒性的强大工具。
