Proteus9.2 SP1中文免费版

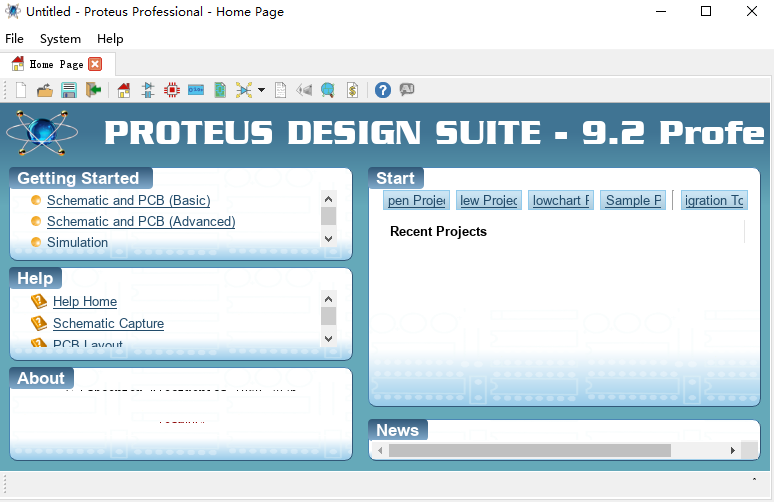

Proteus9.2 SP1中文免费版是LabcenterElectronics推出的EDA电路设计与仿真一体化工具，无需依赖实际硬件即可观察系统运行状态，因此在教学、原型验证和开发调试场景中被广泛采用。

Proteus 9.2 SP1安装激活教程

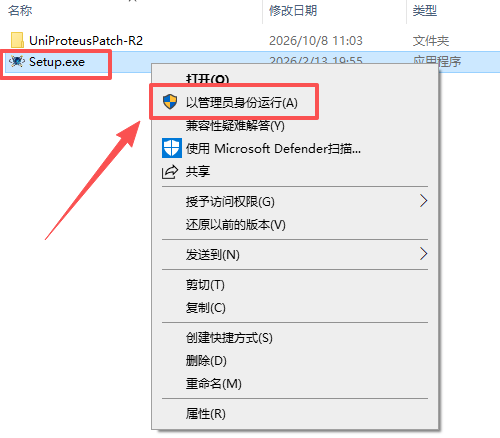

1、在本站下载并解压，右键【Setup.exe】，以管理员身份运行；

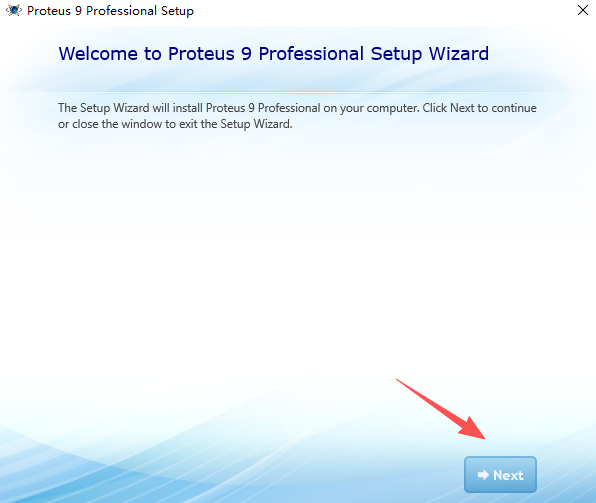

2、进入安装向导，点击“Next”；

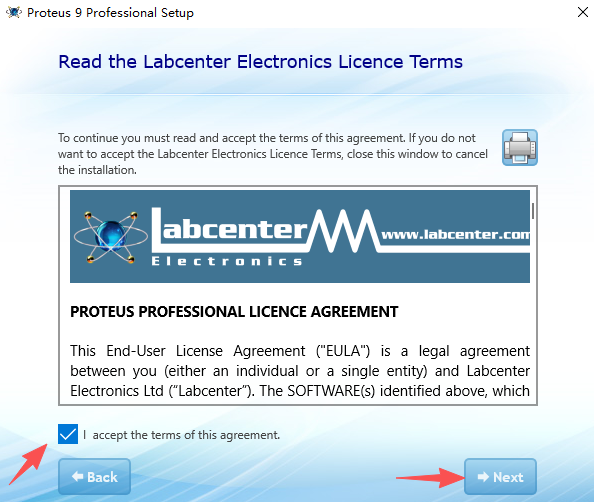

3、勾选我接受许可协议，点击“Nxet”；

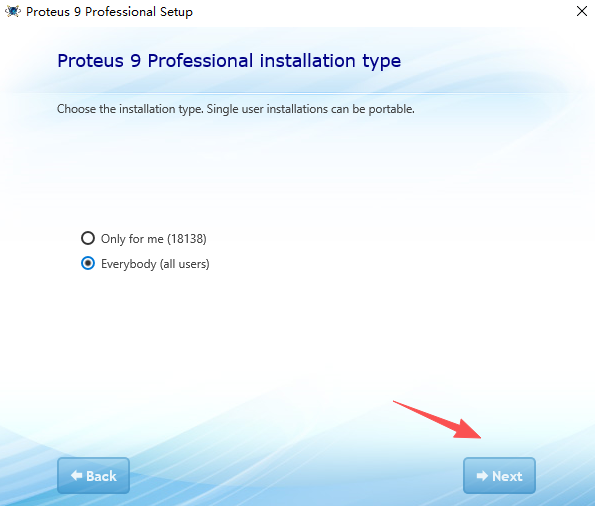

4、选择安装类型，点击“Next”；

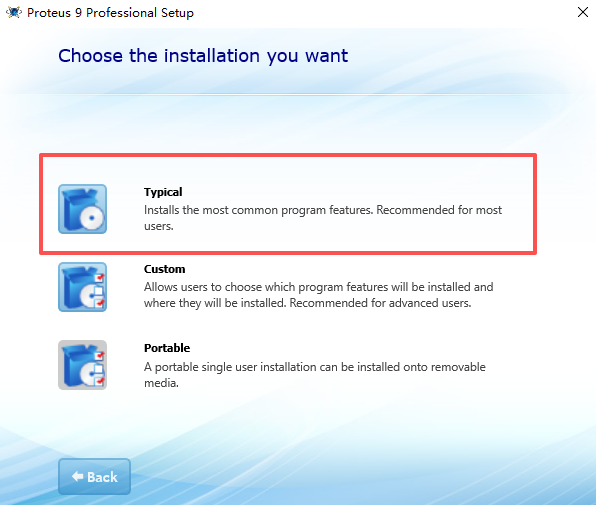

5、点击“Typical”；

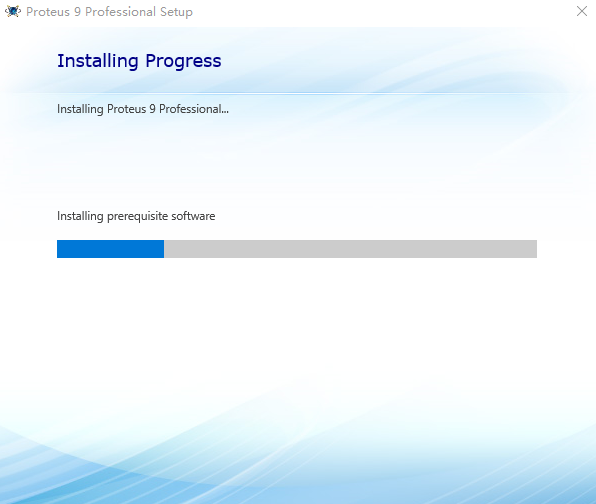

6、软件安装中；

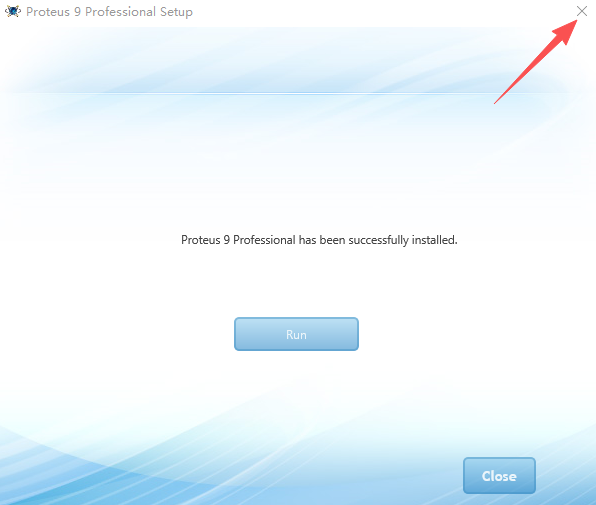

7、安装完成，点击右上角“X”，退出安装向导；

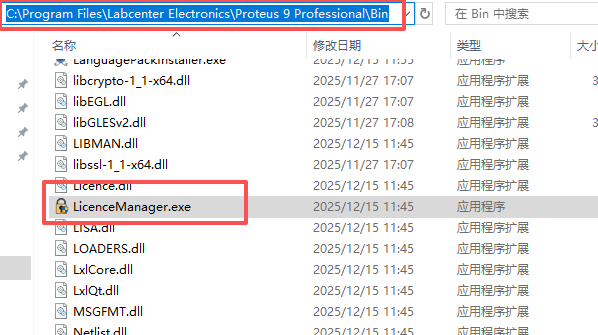

8、打开软件安装位置，双击运行“LicenceManager.exe”；

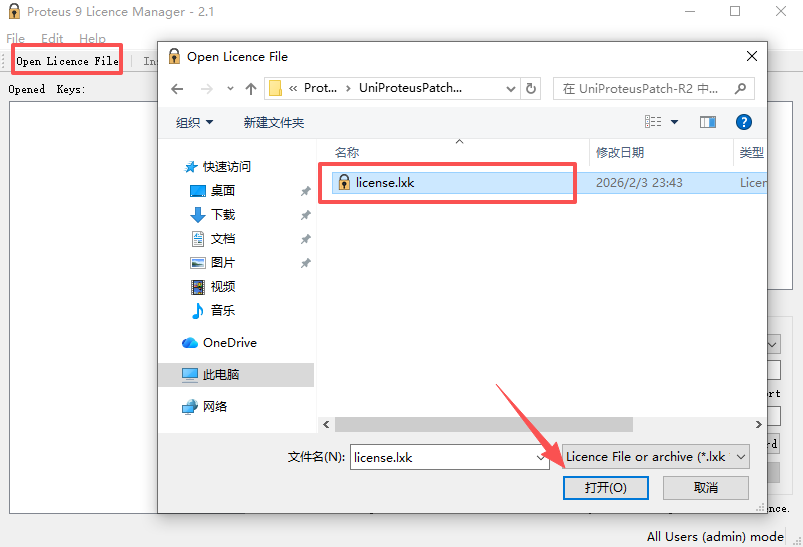

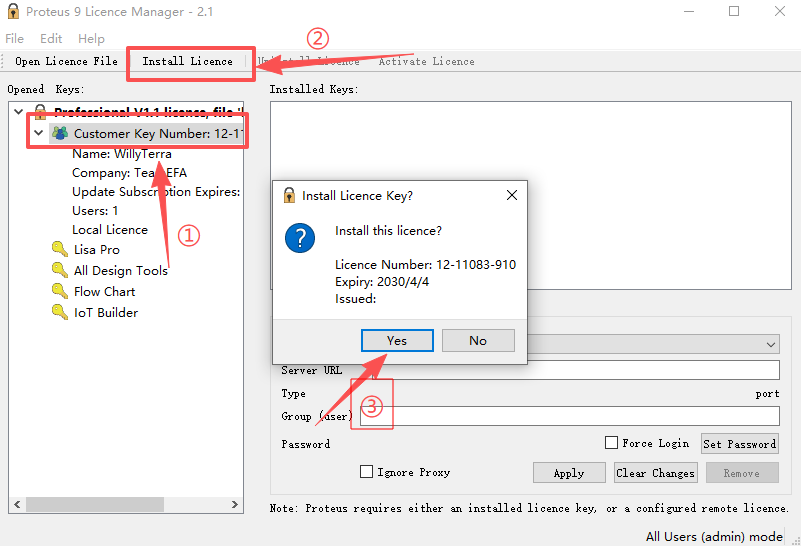

9、点击“Open Licence File”，选择UniProteusPatch-R2文件夹下的【license.lxk】，点击“打开”；

10、选中1，再点击2，再点击yes

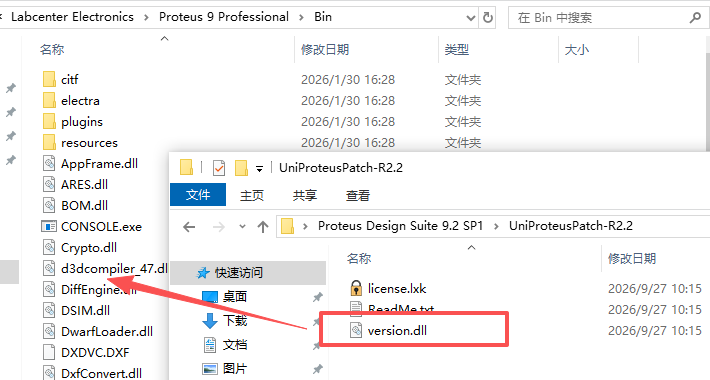

11、最后将version.dll复制到proteus 9安装目录中；

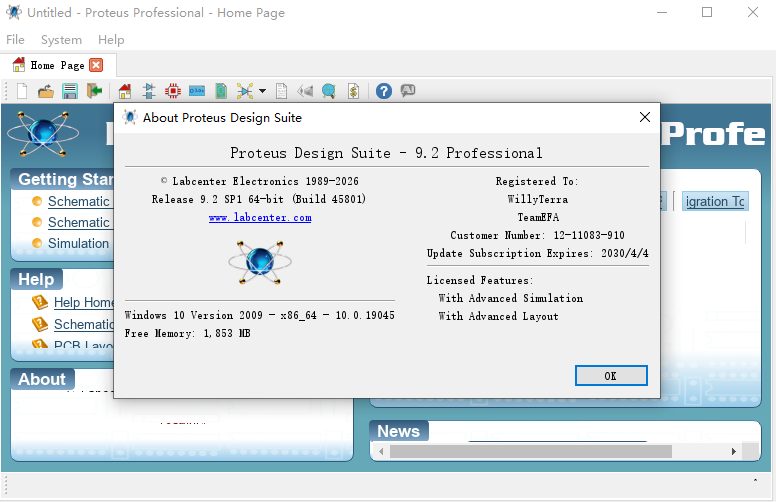

12、至此，软件安装激活完成，打开即可免费使用！

Proteus元件库对照表

AND与门

OR或门

NAND与非门

NOR或非门

NOT非门

XOR异或门

ANTENNA天线

BATTERY直流电池电源

BELL电铃

BUZZER蜂鸣器

BRIDGE整流桥

RES普通电阻

POT可调电位器

LED发光二极管

DIODE普通二极管

DIODE-ZEN稳压二极管

DIODE-SCHOTTKY肖特基二极管

CRYSTAL晶振

INDUCTOR电感

LAMP灯泡

MOTOR电机

SWITCH开关

BUTTON按键

FUSE保险丝

OPAMP运算放大器

7SEG七段数码管

AT89C5151单片机

AT89C52增强型51单片机

PIC16F877APIC单片机

MEGA16AVR单片机

GROUND接地端子

POWER电源端子

Proteus电容元器件名称

CAP：无极性电容，最常用的通用电容符号。

CAPACITOR：电容器，与CAP功能相同。

CAPACITORPOL或CAP-ELEC：有极性电容/电解电容，正负极性需正确连接。

CAPVAR：可调电容。

ELECTRO：电解电容。

Proteus地线元件符号怎么找

方式一：从终端模式添加

在左侧工具栏中找到TerminalsMode（终端模式），图标通常显示为带箭头的接线端样式。点击后在右侧对象选择器中出现终端列表，从中选择GROUND，然后在原理图编辑区点击即可放置。这是最常用的方式，适用于所有需要接地的场合。

方式二：从元件库搜索

点击PickDevices（选取元件）按钮，在搜索框中输入GROUND或GND，从结果中选择接地符号并放置。
