C-FTurbo 2025中文正式版

C-FTurbo 2025中文正式版是面向旋转叶轮机械领域的专业设计工具，专门用于泵、风机、透平类设备的叶轮三维方案开发。软件依托成熟的水力与气动设计算法，是旋转机械水力设计与结构优化的核心生产力工具。

CFTurbo 2025新功能

1、更高的可用性和经向设计的更多灵活性

更轻松地处理曲线段、拆分功能、B样条曲线等。

2、灵活的蜗壳入口方向

蜗壳入口不再平行于轴线，而是可以具有轴向和径向之间的任何方向。

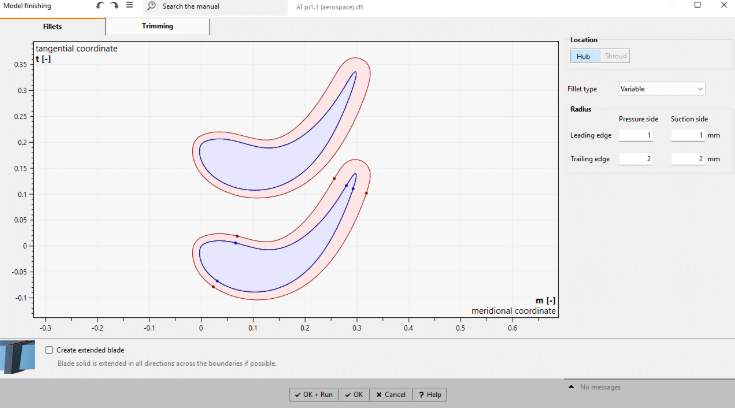

3、可变叶片半径

可选变量刀片半径定义为4个值。

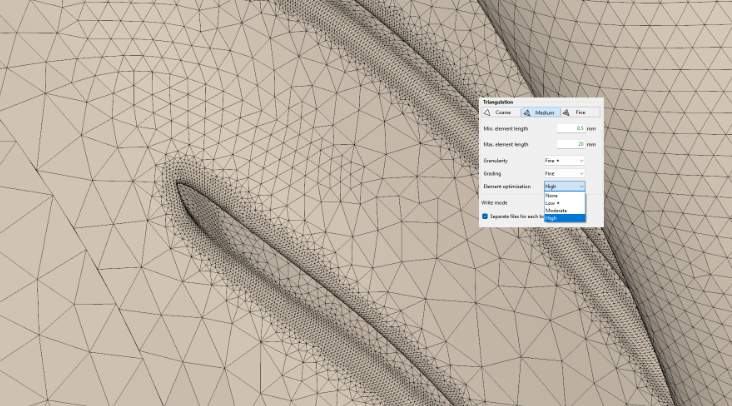

4、STL 三角剖分的附加参数

新增参数“分级”和“元素优化”，用于控制元素尺寸增长并获得更平滑的表面网格。

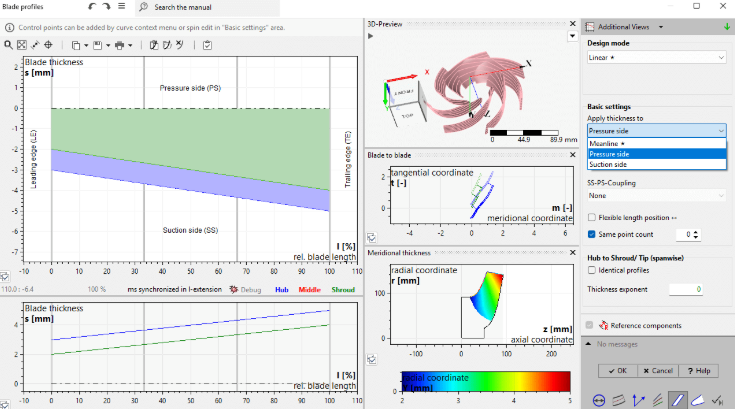

5、灵活的刀片厚度应用

叶片厚度可以应用于平均线、吸气面或压力面。

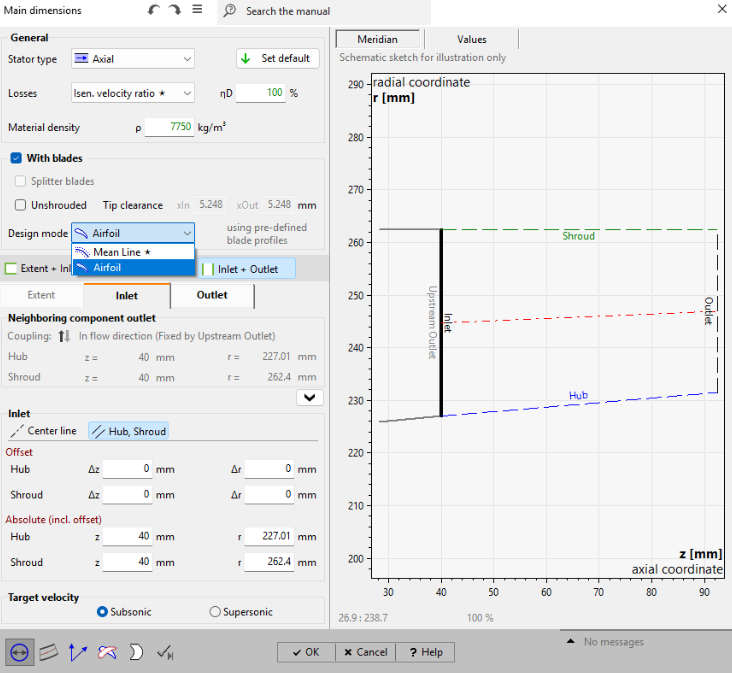

6、允许基于翼型的定子设计

轴向静子的翼型设计可采用与轴向叶轮设计类似的平均线设计。

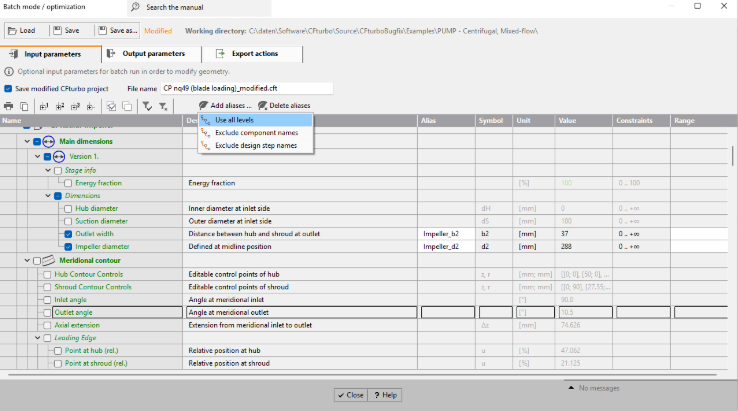

7、为每个批次参数添加可选的别名名称

线性别名名称(不带树结构)通常用于实验设计和第三方优化软件。

8、无许可证的只读模式

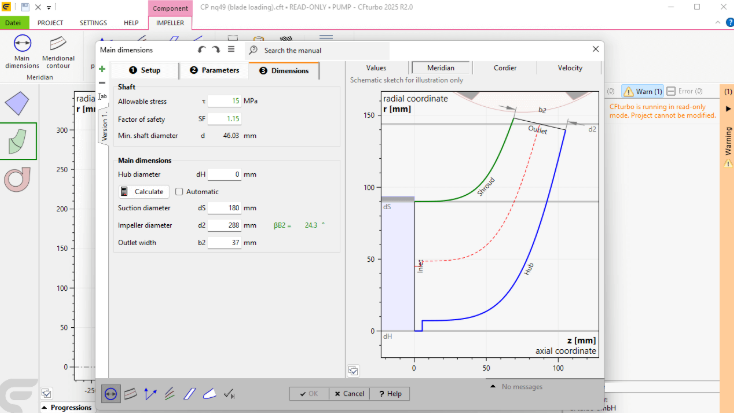

启动CFturbo的只读模式不需要为组件额外购买许可证，但项目无法修改。

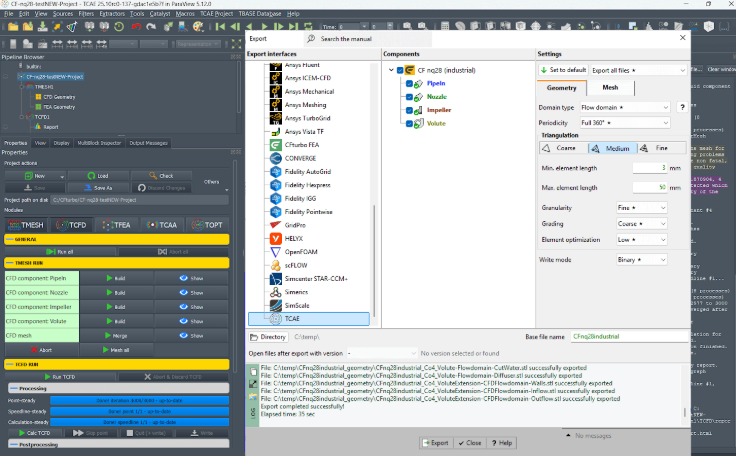

9、改进的TCAE导出界面

调整导出格式以支持所有TCAE模块，例如TMESH、TCFD、TFEA、TCAA、TOPT。

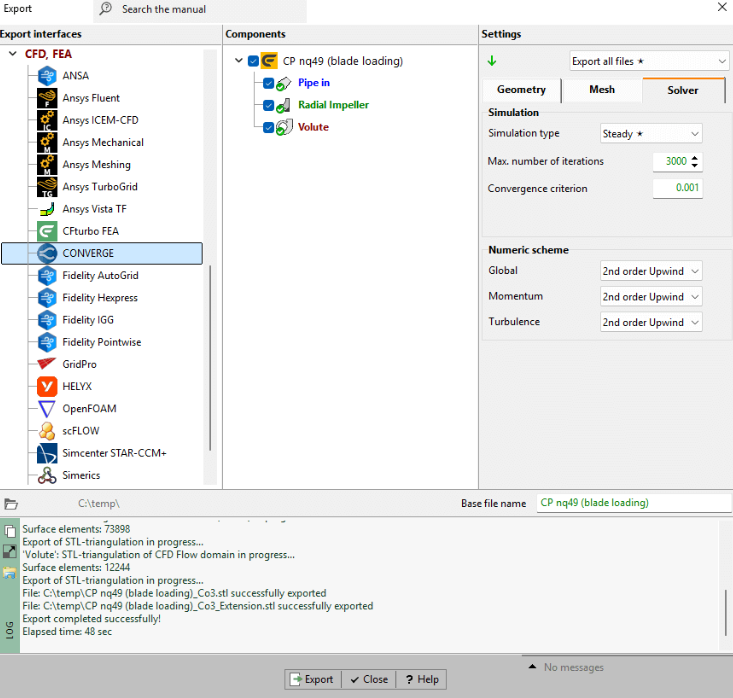

10、新的导出接口到CONVERGE

除了几何部分，还包括网格和求解器设置。

11、新的导出接□到 Ansys Fluent, Discovery

也在 Ansys Workbench 的 CFturbo 扩展中支持。

CFTurbo2025主要亮点

子午面设计灵活性提升

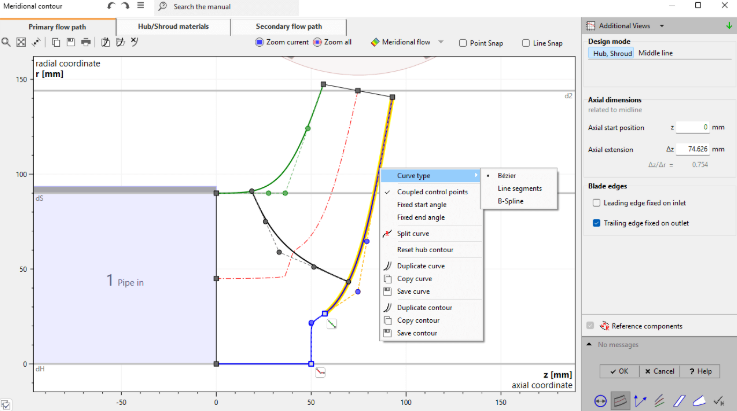

子午面线条编辑现支持贝塞尔曲线、直线段和B样条三种曲线类型，其中B样条可人为增加关键点并选择二次方、三次方或四次方阶次，曲线还可单独打断编辑，便于精细控制流道轮廓。

叶片加厚逻辑扩展

新增从叶片压力面或吸力面加厚的选项，不再局限于从叶片中面向两侧加厚。在实际设计中，保持工作面不变、从工作面向背面加厚是更符合工程习惯的逻辑，该功能的加入提升了叶片设计的可控性。

AnsysWorkbench参数化协同

2025R2版本修复了此前版本与AnsysWorkbench关联使用参数化功能时存在的报错问题。每个输入参数可自定义别名，别名会显示在Workbench的ParameterSet界面中，便于在优化工作流中清晰识别参数。CFturbo模型可与Workbench中的网格划分、CFX-Pre或CFD-Post等系统链接，实现双向参数更新。

蜗壳设计优化

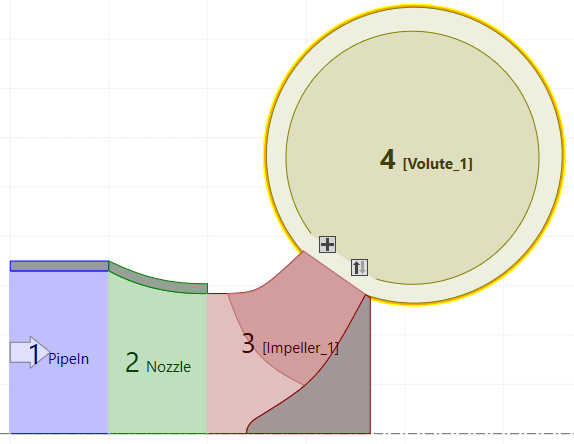

蜗壳入口方向现支持水平、垂直和与叶轮出口保持平行三种自定义设置。蜗壳壁面加厚功能也得到增强，使蜗壳的水力设计与实体设计可在同一环境中完成。

参考几何对比功能

可在当前设计中添加其他CFT文件作为参考几何，各组件的颜色和线宽可独立设置，便于直观对比不同设计方案之间的差异，辅助设计决策。

CFTurbo2025怎么用

第一步：新建项目并选择机械类型

启动软件后，在新建界面中选择泵、风机、压缩机或涡轮等机械类型。输入流量、扬程或压比、转速等基本运行条件，软件会根据比转速自动判断适合的叶轮类型（离心式、混流式或轴流式），并给出初步的尺寸估算。

第二步：完成设计步骤

软件将设计过程分解为若干步骤，从叶轮的子午面轮廓开始，依次进行主流道设计、叶片设计、叶片加厚、三维模型生成等。在每个步骤中，可通过对话框调整参数，右侧消息面板会实时显示错误、警告和信息。点击“Completealldesignsteps”可一次性完成所有步骤，生成初始设计方案。

第三步：调整与优化

在子午面视图中可直接编辑流道曲线，使用新增的B样条曲线类型获得更高的控制自由度。叶片设计步骤中可调整叶片角度分布、包角等参数。如需对比不同方案，可通过“Referencecomponents”功能加载其他设计作为参考。

第四步：导出几何用于仿真或制造

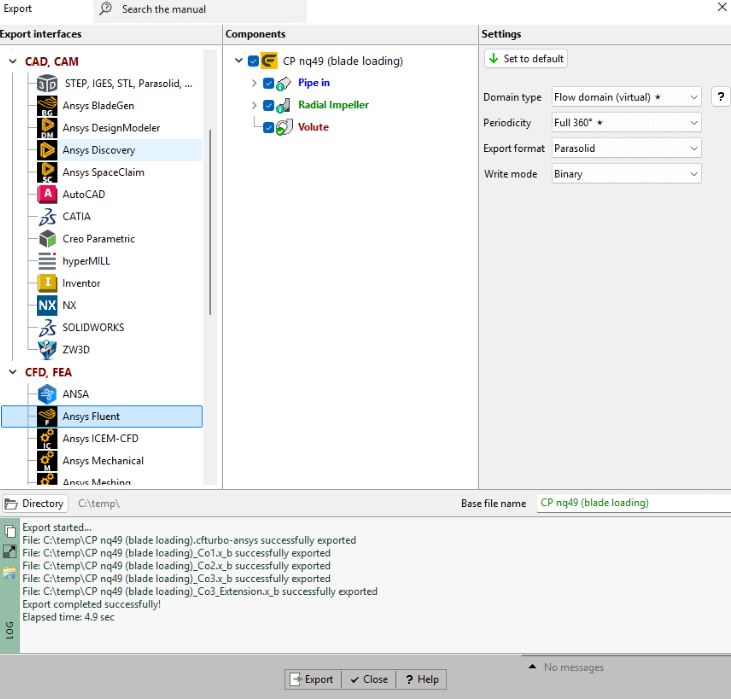

完成设计后，通过“Export”功能将几何导出为STEP、Parasolid、STL等格式。如需在AnsysWorkbench中继续工作，可使用CFturbo的Workbench扩展，将参数和几何直接传递至下游系统。

CFTurbo2025配置要求

操作系统：Windows10或Windows11（64位）

处理器：x64处理器（支持AVX2指令集）

软件依赖：Microsoft.NETFramework4.0或更高版本

屏幕分辨率：最低1600x900

安装权限：安装过程需要管理员权限
