altium designer 13中文免费版

altium designer 13中文免费版是一款成熟稳定的一体化电子硬件开发平台，把原理图编辑、PCB布局布线、电路仿真、信号完整性分析整合在统一操作环境，无论是基础电路还是复杂的多板系统，其集成的设计流程都有助于提升效率并加速工程任务的完成。

Altium Designer 13安装教程

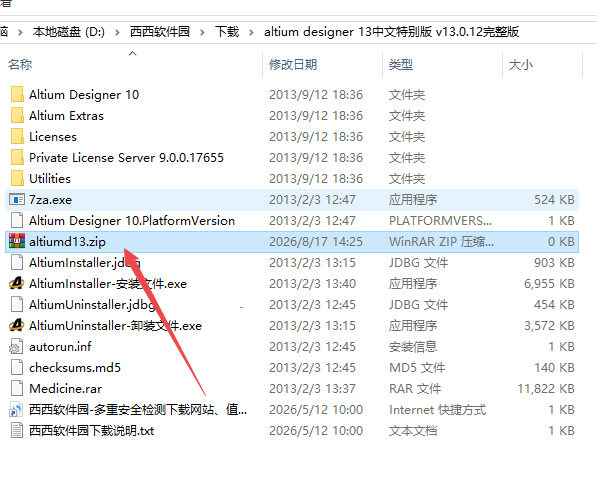

1、下载解压，得到ad13中文免费版，含Licenses许可证文件；

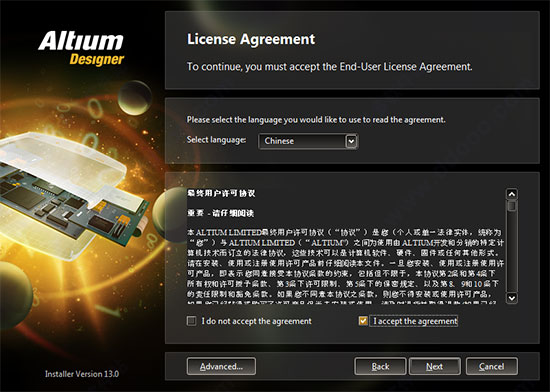

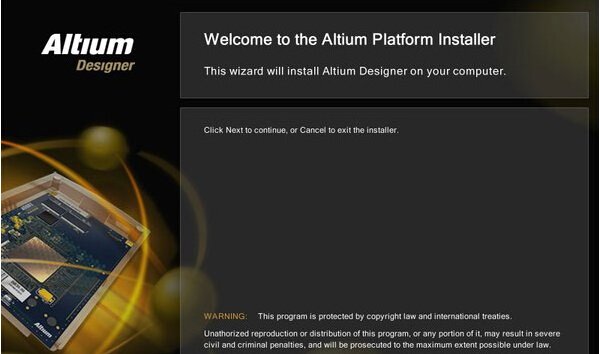

2、运行“AltiumInstaller-安装文件.exe”开始安装，选择chinese简体中文，勾选允许用户协议；

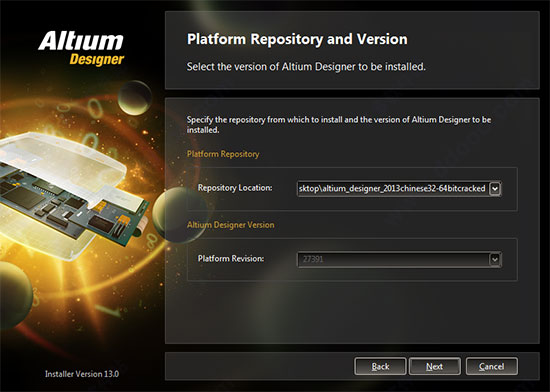

3、选择安装功能

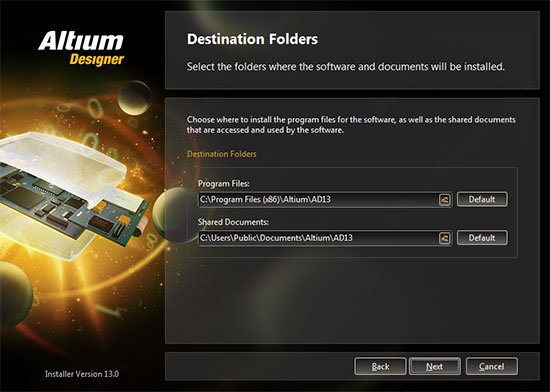

4、选择安装目录

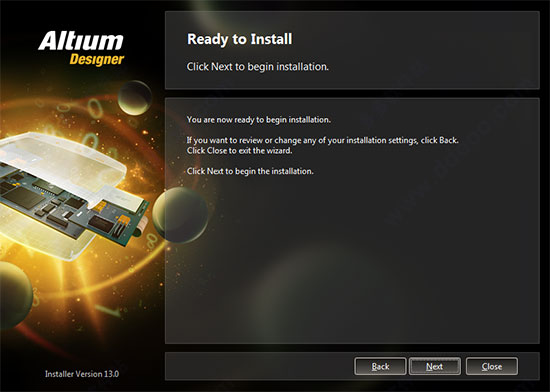

5、点击NEXT开始安装

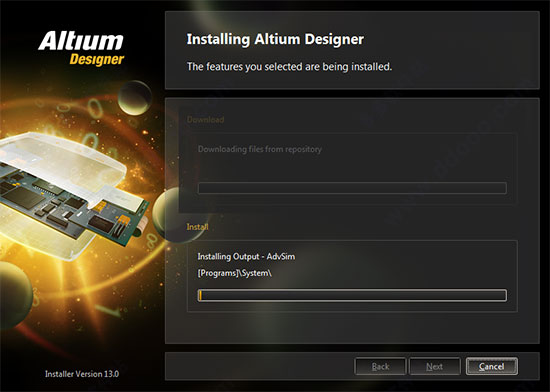

6、等待安装完成

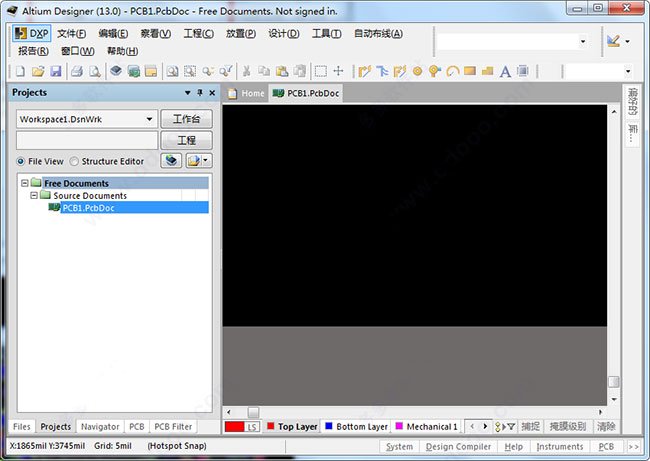

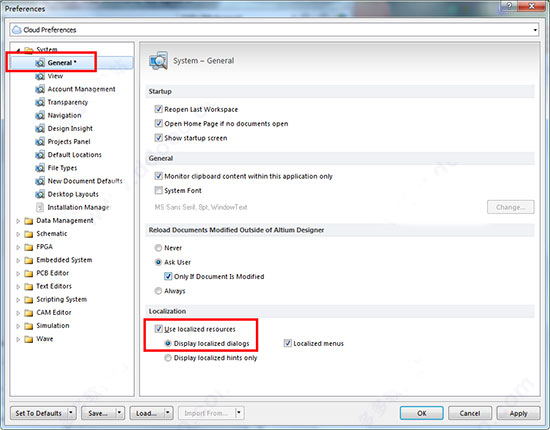

7、安装完成后，运行Altium Designer 13，软件默认英文，我们点击DXP，选择Preferences，点击“system”》“general”》勾选“use localized resources”，然后重启软件就可以体验简体中文界面

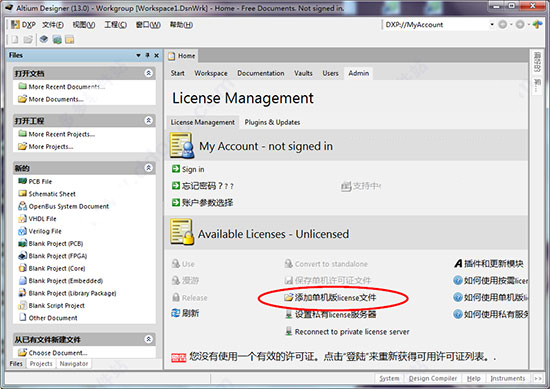

8、单机添加单机版license文件

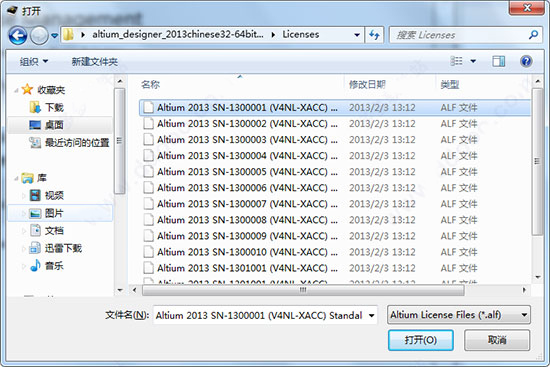

9、选择安装包，Licenses目录下任意一个文件载入即可，Altium Designer 13中文特别版安装完成。

altium designer 13功能详解

1.原理图设计模块，支持元器件放置、总线绘制、电气连线，自带ERC电气校验，快速排查引脚悬空、位号重复等原理图错误，可自定义端口高度与字体样式。

2.PCB电路板设计，支持HDI高密度板、刚柔结合板设计，支持手动布线、高级自动布线、差分走线、铺铜处理。新增多边形Blanket功能，可在划定区域批量应用设计规则。

3.图层显示管理，PCB对象与图层透明度可自由调节，方便多层板查看内部走线与叠层关系。

4.数据保险库双层架构，优化元器件库版本管理，方便团队协同，统一管控器件参数与封装资源。

5.Microchip触摸器件支持，适配触摸类电路项目开发，简化触摸相关硬件设计流程。

6.电路仿真能力，支持直流工作点、瞬态、交流小信号等仿真模式，完成原理图阶段电路逻辑验证。

7.信号完整性分析，评估高速线路阻抗、串扰、反射问题，辅助高速电路板设计。

8.ECO工程变更，实现原理图与PCB双向同步，原理图修改后快速更新PCB，降低图纸不一致带来的隐患。

9.3D可视化预览，查看电路板与器件三维形态，辅助检查装配干涉。

10.生产文件输出，输出Gerber光绘、钻孔文件，生成BOM物料清单，满足电路板加工生产要求。

11.库管理工具，支持原理图库、PCB封装库新建、编辑与复用。

altium designer 13怎么仿真

1.打开目标原理图文件，普通元器件需要替换成带有仿真模型的器件，缺少仿真模型的器件要手动添加Simulation仿真模型，否则仿真无法运行。

2.放置仿真激励源，根据电路需求添加电压源或者电流源，设置幅值、频率、直流偏置等参数。

3.放置网络标签，在需要观测波形的节点添加网络标签，便于仿真结束调取对应信号波形。

4.执行原理图ERC电气检查，排除原理图基础电气错误。

5.点击顶部菜单【设计】-【仿真】，打开仿真配置界面，选择仿真分析类型。

6.设置仿真参数，填写仿真时长、步长、扫描频率，勾选需要输出观测的网络节点。

7.运行仿真，软件完成电路迭代求解。

8.仿真结束弹出波形窗口，查看电压、电流波形，使用测量工具读取波形各项数据。

altiumdesigner13配置要求

推荐系统配置（以获得最佳性能）

操作系统：Windows7（或更高版本）

处理器：英特尔酷睿2双核/四核2.66GHz或更快的等效处理器

内存：4GBRAM

硬盘空间：10GB（系统安装+用户文件）

显示器：双显示器配置，至少1680×1050（宽屏）或1600×1200（4:3）屏幕分辨率

显卡：NVIDIAGeForce8000系列，256MB或更高显存

其他：DVD驱动器、Internet连接（用于接收更新和在线技术支持）、IE9.0或同类浏览器

最低系统配置

操作系统：WindowsXPSP2Professional

处理器：英特尔奔腾1.8GHz或等效处理器

内存：2GBRAM

硬盘空间：3.5GB

显示器：主显示器1280×1024，建议再装配一个1024×768的辅助显示器

显卡：NVIDIAGeForce6000/7000系列，128MB显存
