altium designer 17中文免费版

altium designer 17中文免费版是一套完整的电子硬件开发一体化平台，覆盖原理图绘制、库管理、PCB布局布线、3D实体仿真、物料清单输出全流程，确保了设计全生命周期的一致性，有效缩短产品上市时间并降低总体成本。

altium designer 17安装教程

1、下载解压，得到ad17中文激活版，含Medicine激活文件和许可证文件；

2、运行“AltiumDesigner17Setup.exe”开始安装，选择chinese中文，勾选允许用户协议；

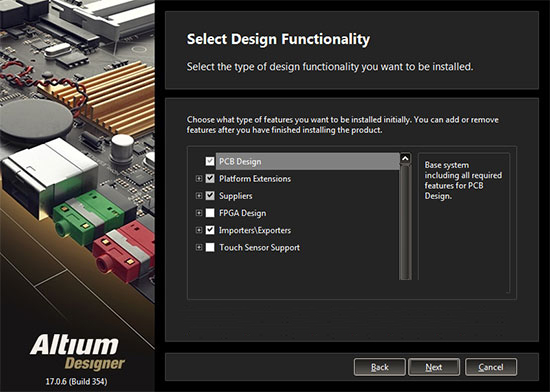

3、选择安装组件

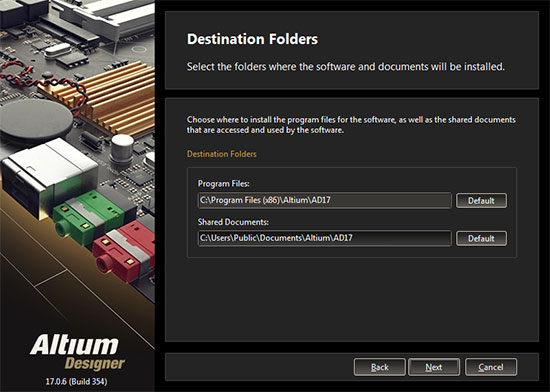

4、选择安装目录

5、等待安装完成

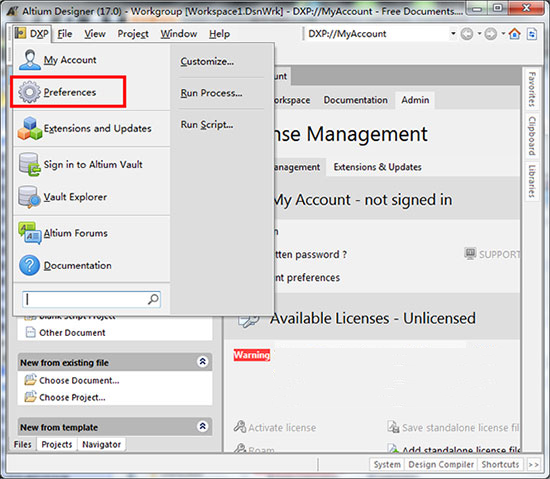

6、安装完成后，运行Altium Designer 17，软件默认英文，我们点击DXP，选择Preferences

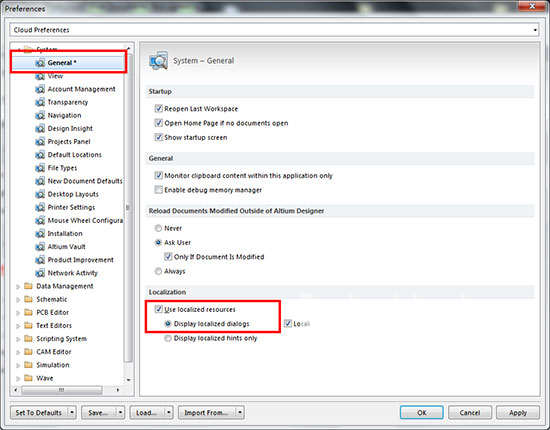

7、点击“system”》“general”》勾选“use localized resources”，然后重启软件就可以体验简体中文界面

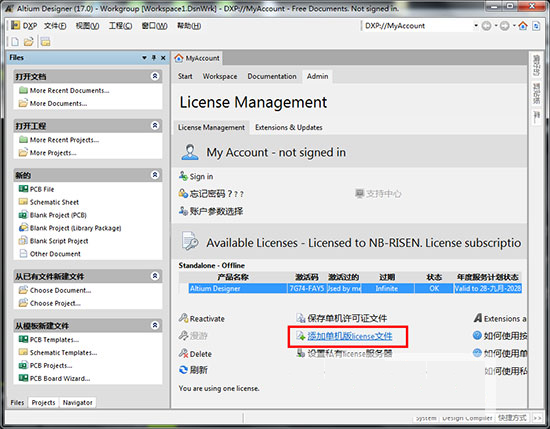

8、单机添加单机版license文件

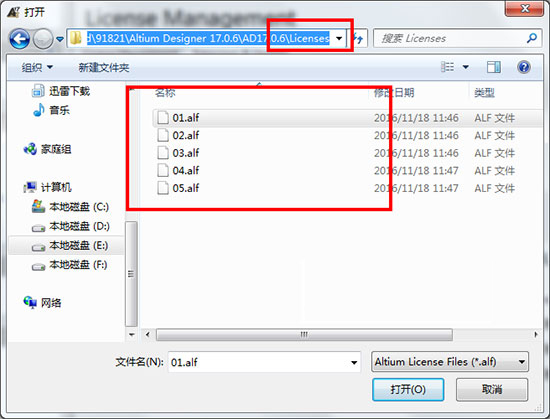

9、选择安装包，Licenses目录下任意一个文件载入即可，Altium Designer 17中文免费版安装完成。

Altium Designer 17怎么生成器件报表

快速生成BOM的方法：

在PCB编辑器主界面，点击顶部菜单栏的报告（Reports）。

在下拉菜单中选择BillofMaterials，打开“BillofMaterialsForPCBDocument”对话框。

在对话框中的操作：

选择要包含的属性：在对话框左下角的窗口中，勾选或取消勾选你希望在BOM中出现的元件属性（如注释、封装、厂商、价格等）前的复选框。

分组排列：默认情况下，BOM会按元件类型自动分组。你可以将“GroupedColumns”区域的属性标题拖拽到“AllColumns”区域，来调整或取消分组，实现自定义的排列。

导出BOM：配置好需要显示的内容后，点击对话框中的Export按钮，即可将BOM导出为Excel、CSV、PDF、HTML等多种格式文件。

更高级的方法（推荐）：更规范的做法是使用“输出工作文件（.OutJob）”。通过文件（File）→新建（New）→输出工作文件（OutputJobFile）创建它，在其中统一配置所有输出，包括BOM、Gerber等，这更适合工程管理和批量生成。

Altium Designer 17怎么恢复出厂设置

重置偏好设置：对于绝大多数设置，最有效的方法是重置软件的“偏好设置”。启动软件后，点击顶部菜单栏的DXP→Preferences。在弹出的对话框左下角，通常有一个SettoDefaults按钮，点击它可以将当前页面的设置恢复为默认值。如果需要，也可以尝试备份并删除软件的配置文件（通常位于Windows用户目录下的AppData文件夹中），让软件在下次启动时重新生成。

恢复面板布局：如果只是工作区面板（如库、项目面板）变得混乱，可以通过视图（View）→桌面布局（DesktopLayouts）→Default或恢复（Restore）来重置界面布局。

Altium Designer 17基本操作步骤

1.新建PCB工程，打开软件，新建PCBProject项目，保存工程文件。在工程内新建原理图文件、PCB文件。

2.原理图绘制，加载元器件库，放置各类元器件，设置器件参数、封装，完成电气连线，放置电源端口。

3.编译原理图，执行项目编译，检查电气错误，修正未连接引脚、重复标号等问题。

4.工程变更同步，使用ECO工程变更命令，把原理图元器件、网络同步到PCB文件。

5.PCB板框设置，绘制电路板外框，定义板层堆栈，设置板厚、信号层、电源地层。

6.元器件布局，对器件进行摆放，区分模拟、数字区域，做好接口器件定位。

7.设计规则配置，打开规则管理器，设置线宽、安全间距、过孔尺寸、差分等布线约束。

8.布线处理，可以手动布线，也可以使用ActiveRoute智能交互布线；完成走线之后执行铺铜操作。

9.3D检查，切换3D视图，检查器件装配干涉，核对板框外形尺寸。

10.DRC规则检查，运行设计规则校验，排查短路、开路、间距违规等设计缺陷。

11.输出生产文件，导出器件BOM报表、Gerber光绘文件、钻孔文件，保存整套工程。
