SimLab Composer 7.1中文正式版

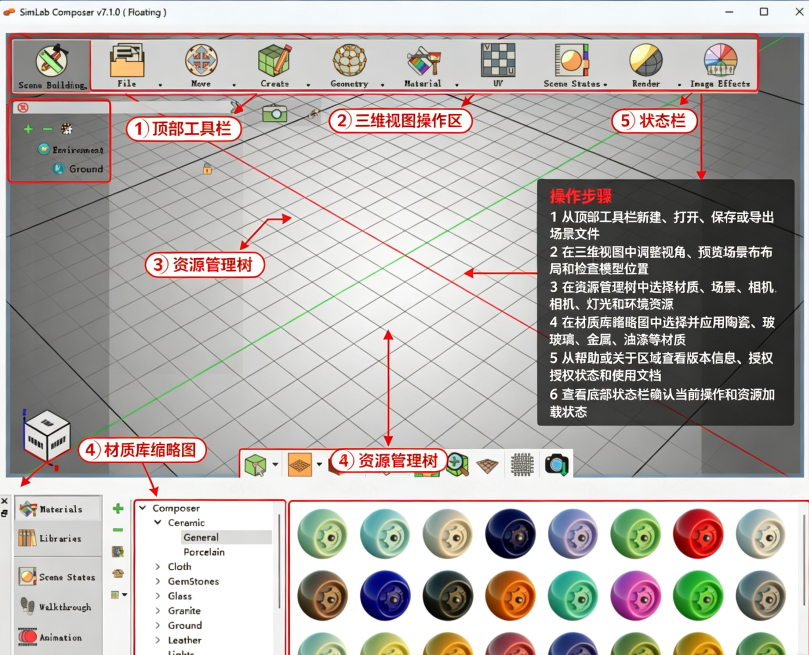

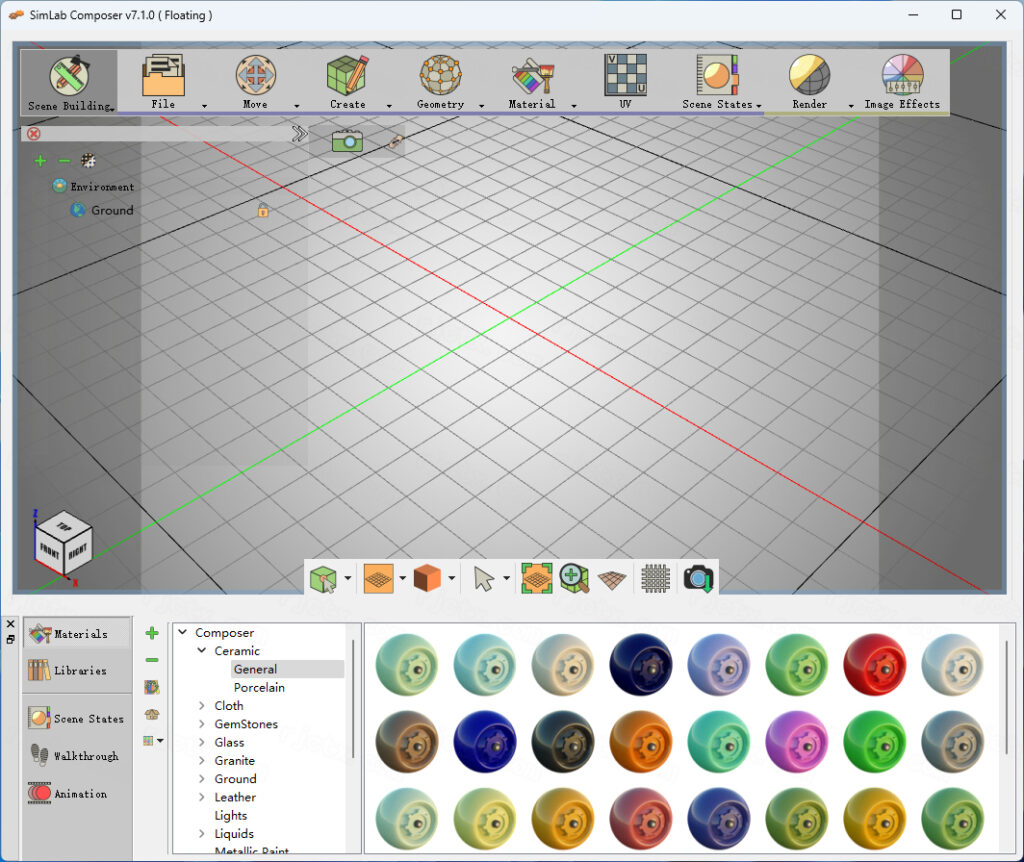

SimLab Composer 7.1中文正式版是一款综合性三维图形制作平台，专注三维场景搭建、材质渲染、动画制作与模型交互发布，并通过多个专用工作台来完成可视化、动画、VR体验和交互式文档的创作，广泛应用机械工业可视化、建筑仿真、产品宣传等领域。

SimLab Composer 7.1安装教程

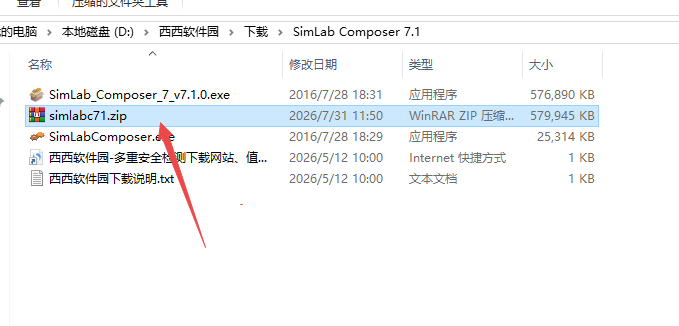

1.下载完成后，鼠标右击【SimLab Composer 7.1】压缩包，选择【解压至此】

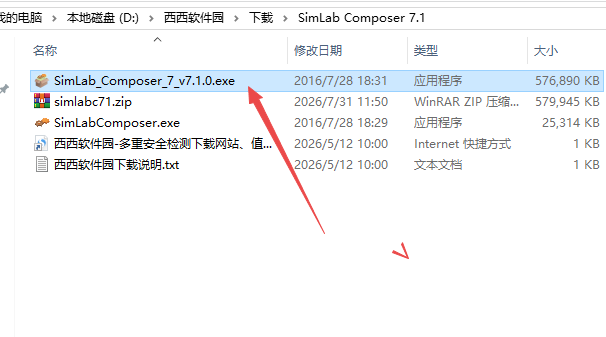

2.打开安装包解压后的文件夹，鼠标右击【SimLab_Composer_7_v7.1】应用程序，选择【以管理员身份运行】

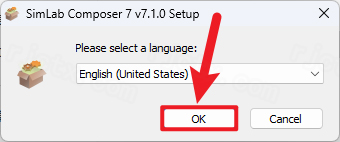

3.点击【OK】

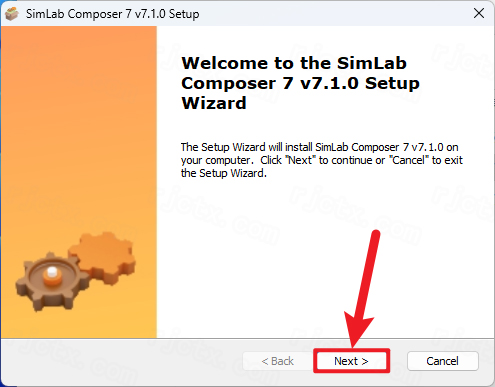

4.点击【Next】

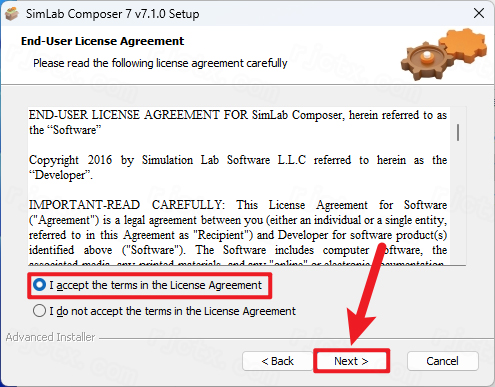

5.勾选【我接受】，再点击【Next】

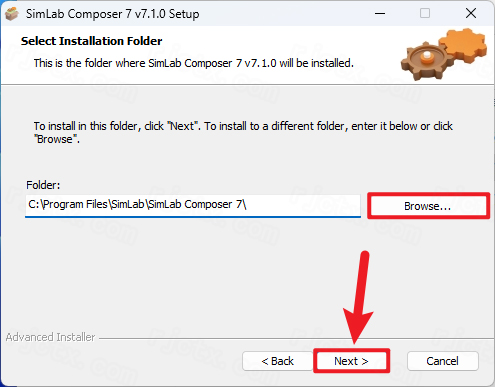

6.软件默认安装在C盘，可自定义更改软件安装位置，这里小编选择安装在D盘；点击【Next】

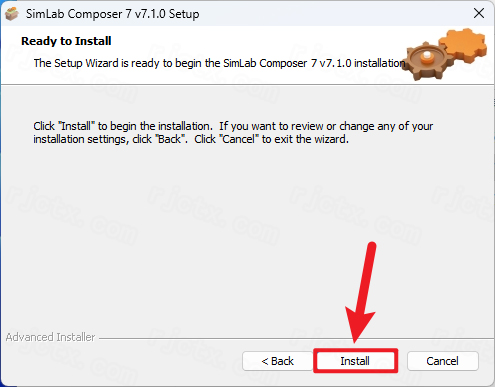

7.点击【Install】

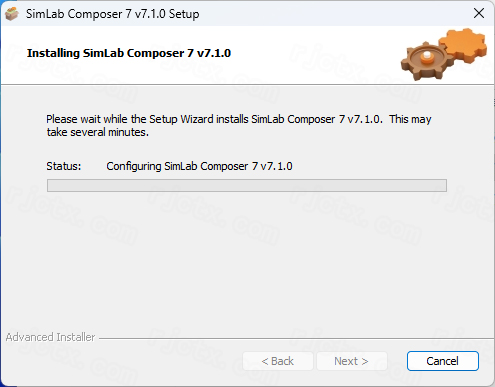

8.软件安装中，稍等片刻

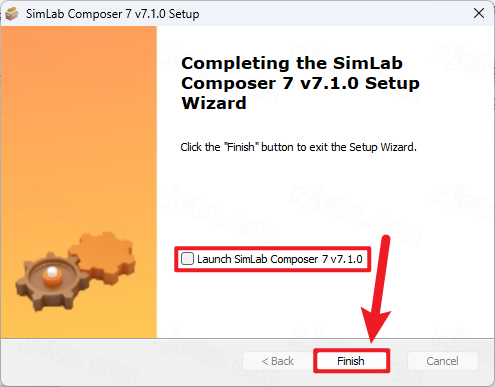

9.不勾选【Launch SimLab Composer 7.1】，再点击【Finish】

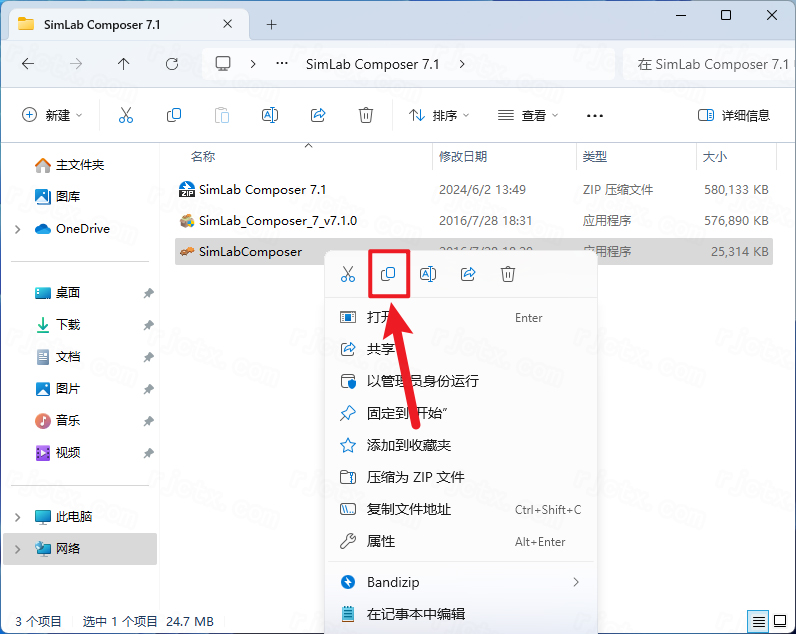

10.回到SimLab Composer 7.1文件夹，找到【SimLabComposer】文件，再右键点击【复制按钮】

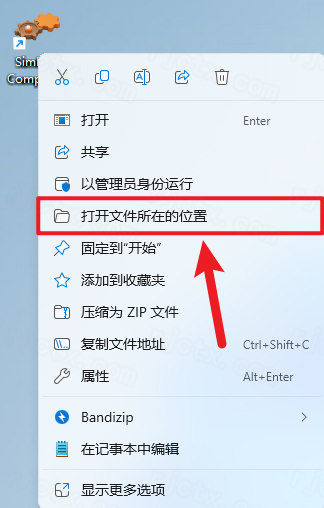

11.回到桌面，右键桌面上的【SimLab Composer 7.1软件图标】，点击【打开文件所在的位置】

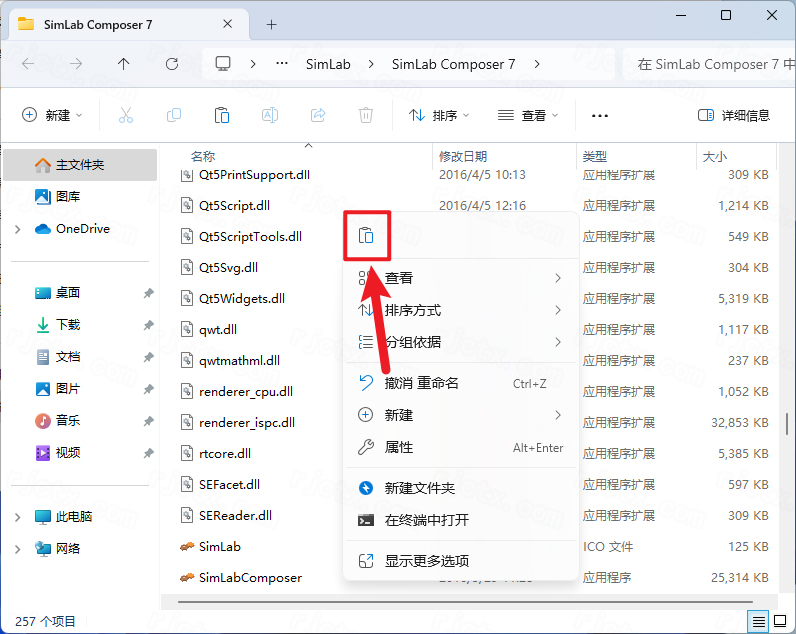

12.右键文件夹的空白处，点击【粘贴按钮】

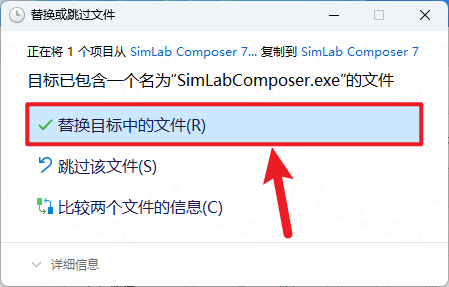

13.点击【替换目标中的文件】

14.回到桌面，右键桌面上的【SimLab Composer 7.1软件图标】，点击【打开】

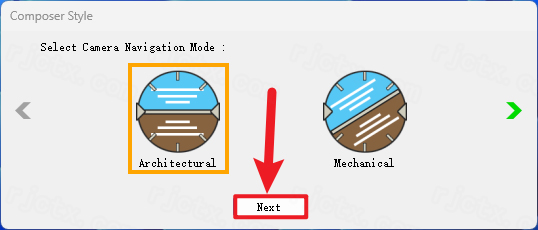

15.点击【Next】

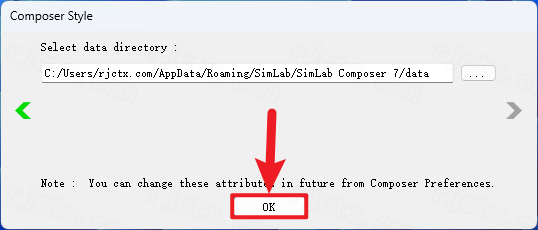

16.点击【OK】

17.安装完成

SimLab Composer 7.1怎么修改单个节点节点好

区分网格顶点节点、动画路径控制点两种场景

1、网格顶点节点修改

选中目标模型，执行ConverttoMesh转换为网格对象，原始CAD实体无法直接编辑顶点。点击顶部EditMesh进入网格编辑模式，切换顶点选择模式，鼠标单击选中单个顶点节点。直接拖拽节点调整空间位置，也可以在属性面板输入精准XYZ坐标。编辑完成退出网格编辑模式保存更改。

注意：不要框选多个顶点，单击单选才能单独修改；模型锁定状态下右键解除锁定，否则无法选中节点。

2、动画路径曲线控制点

选中漫游路径曲线，开启曲线编辑工具，左键单击选中单个控制点，拖动调整位置，控制点两侧切线手柄调节曲线弧度，完成后确认保存路径形态。

SimLab Composer 7.1怎么画六面体网格

重要说明：SimLabComposer7.1没有全自动高质量映射六面体网格划分模块，仅支持两种方式生成六面体单元

方式一：基础立方体体素六面体（可视化展示）

1、导入清理完成的封闭实体模型，修复破面、自由边。

2、选中模型，打开Geometry菜单，选择VoxelizeSelection体素化命令。

3、在弹窗设置立方体尺寸，体素单元即为基础六面体，点击Start生成。

局限：适合外观展示，网格跟随模型外形自动排布，无法控制边界层与网格分层，不能用于高精度CAE仿真。

方式二：中转方案（仿真所需结构化六面体）

1、在SimLab内整理几何模型，导出STEP通用格式。

2、导入HyperMesh等专业前处理软件划分映射六面体网格。

3、划分完成导出网格文件，重新载入SimLabComposer用于可视化查看。

补充提示：7.1版本不支持对复杂不规则几何体直接划分高质量结构化六面体网格，仿真场景优先借助专业CAE前处理软件。

SimLab Composer 7.1如何删除结构特征线

场景1：模型几何自带特征边、锐边显示线

1、选中模型，打开Geometry几何清理工具。

2、找到FeatureEdge特征边设置，调低特征角度阈值，软件自动识别平缓边线并隐藏。

3、如需永久移除边线，执行MergeFaces合并相邻面片，消除多余分割边线。

场景2：手动创建的特征线、曲线线条

1、切换至选择模式，鼠标单击选中单条特征线。

2、按下键盘Delete按键直接删除；多选多条线条框选后统一删除。

场景3：网格划分生成的特征控制线

1、打开网格编辑面板，找到特征控制选项。

2、取消对应特征边约束，或者选中控制线执行移除命令。

常见故障：特征线无法删除

模型为参数化CAD实体，特征线依附原始几何。先执行转换网格命令，转为网格对象之后，再执行边线清理操作。
