PLCLab3.3.0.0中文最新版

PLCLab3.3.0.0中文最新版是一款专为工业自动化与逻辑控制领域打造的旗舰级2D过程仿真利器，专为自动化培训、PLC编程教学和控制系统逻辑测试设计，提前发现程序漏洞，降低现场调试风险，是自动化工程师与机电专业实训教学常用仿真平台。

PLCLab安装教程

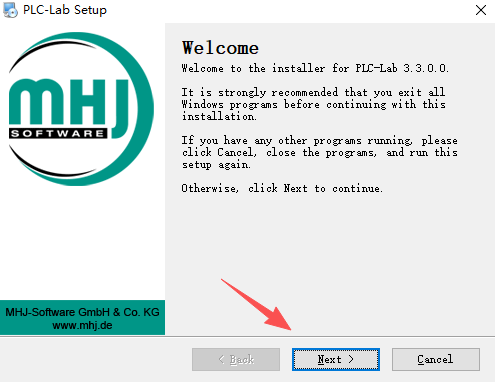

1、在本站下载解压后，双击运行安装程序，进入安装向导，点击“Next”；

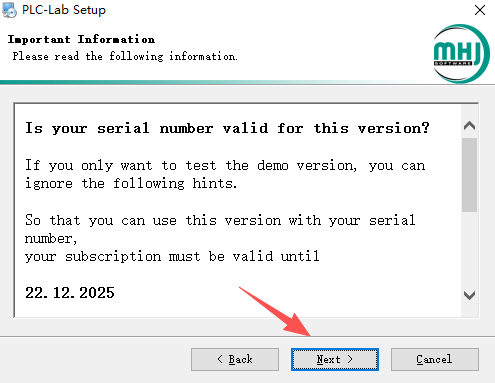

2、阅读一下信息，点击“Next”；

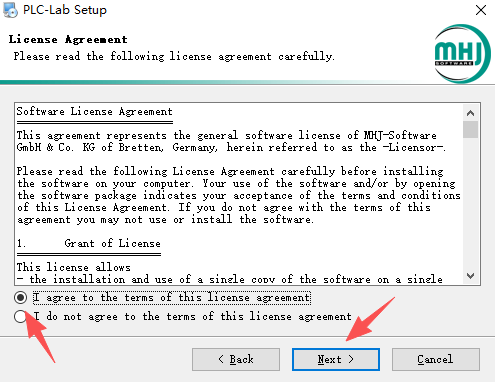

3、勾选同意许可协议，点击“Next”；

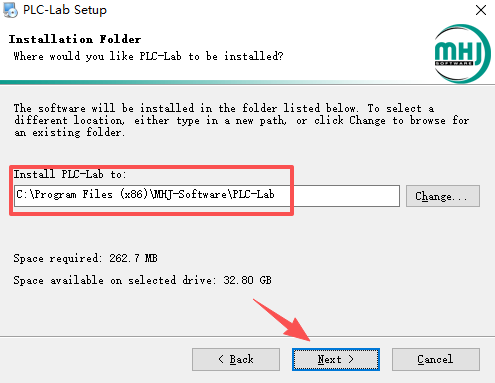

4、选择软件安装位置，点击“Next”；

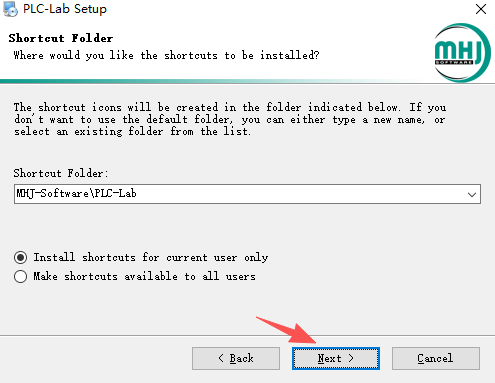

5、创建桌面快捷方式，默认，点击“Next”；

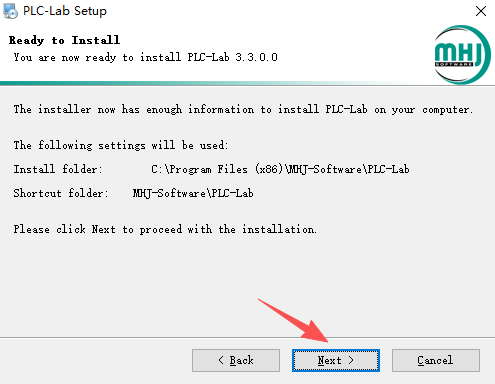

6、安装准备就绪，点击“Next”；

7、软件安装中；

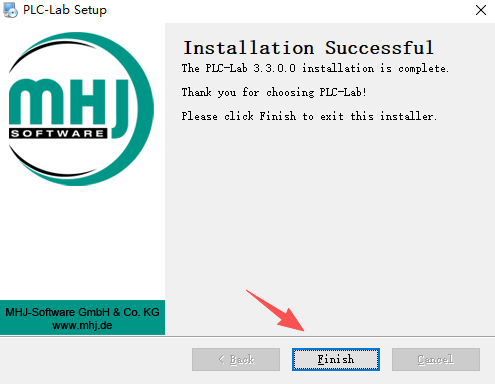

8、安装完成。

PLCLab主要功能

1、矢量绘图工作区，拖拽式搭建2D设备模型，图形无限缩放不失真，适配高清显示器。

2、内置物理引擎，支持给元件配置重力、摩擦、弹力、磁性等物理特性，模拟真实运动规律。

3、轻量化数字孪生搭建，快速构建输送机、机械手、仓储流水线等自动化工艺流程模型。

4、支持对接西门子PLCSIM等PLC仿真程序，实现虚拟设备与PLC控制程序信号互通。

5、传感器与执行器元件库，包含光电传感器、限位开关、气缸、输送带、物料生成器等标准组件。

6、IO地址映射功能，将虚拟传感器、执行元件绑定PLC变量，实现信号双向交互。

7、离线独立仿真模式，不连接PLC也可以手动触发信号，单独演示工艺流程用于教学。

8、仿真过程可视化调试，实时查看元件状态、信号变化，快速定位PLC程序逻辑缺陷。

9、项目文件保存与复用，搭建完成的设备模型可直接复用，快速修改生成新实训案例。

10、操作逻辑类似PPT，上手门槛低，支持自由组合图形、分层管理模型元件。

11、时序动作模拟，模拟物料输送、分拣、升降等连续自动化工序。

12、支持导出仿真画面，制作教学演示素材，方便实训课程讲解。

PLCLab怎么仿真

定义符号表（SymbolTable）：

打开PLC-Lab后，首先在符号表中创建所需的变量（如输入I0.0、输出Q0.0）。在这里需要选择对应的设备类型（如PLCSIM1200/1500），并为其分配具体的地址和符号名称（如Start、Stop）。

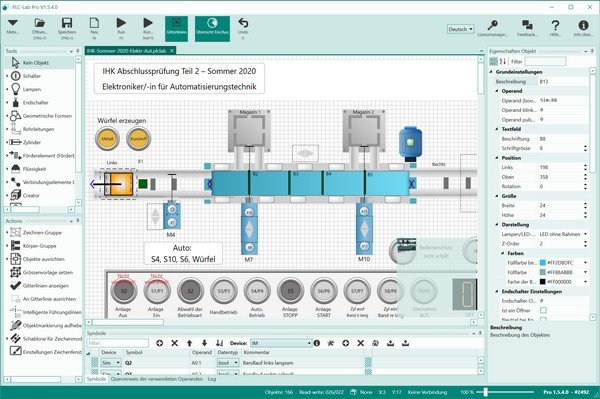

搭建2D虚拟场景：

在绘图区域中，从工具栏拖拽所需的对象（如按钮、指示灯、传感器等）到画布上。

关联变量与对象：

选中画布上的对象，在右侧的属性面板中将其与符号表中的变量进行绑定。PLC-Lab提供了极其便捷的操作：

自动完成：在属性框输入设备名后按Ctrl+Space调出列表选择。

拖拽绑定：直接将符号表中的变量行拖拽到画布上的对象属性中，或者直接将变量拖拽到对象本体上，软件会自动完成绑定并添加标签。

配置对象属性：

根据测试需求，在属性面板中调整对象的行为。例如，将某个按钮设置为“点动（Push-button）”模式，或者为某个气缸对象设置物理摩擦力。

启动联合仿真：

确保你的PLC编程软件（如TIAPortal中的PLCSIM）已经处于运行（RUN）状态。点击PLC-Lab的“运行（Run）”按钮，此时2D场景中的按钮操作将实时改变PLC的输入，而PLC程序的逻辑输出也会实时驱动2D场景中的指示灯或电机运转。

PLCLab新手教程

从自带的示例项目入手：这是最有效的入门方式。安装软件后，在用户文档的PlcLab-Editor\Examples目录中可以找到许多示例系统（如钻孔机模型），它们演示了软件的关键特性。建议打开这些示例，通过观察和修改设置，直观地理解各功能的作用。所有示例均可无需连接PLC即可运行（使用IM设备），非常适合初期学习。

完成“HelloWorld”式连接练习：根据你准备使用的PLC平台（例如TIAPortal的S7-1200/1500），可参考官方Wiki上的指导页面，一步步完成从创建项目、配置连接到实现简单控制的完整流程，这是掌握软件与PLC交互的最直接练习。

尝试创建自己的小项目：在熟悉了基本操作和连接后，尝试为一个小型控制任务（如电机启停、气缸顺序动作）创建一个仿真场景，并编写对应的PLC程序进行测试，通过实践巩固学习成果。若准备采用3D仿真，可先学习使用免费的Blender软件作为模型编辑器，配合PLC-Lab3DStudio的插件来创建与定义3D模型。
