NI TestStand 26测试管理软件最新版

NI TestStand 26测试管理软件最新版是一款专为自动化测试系统打造的中枢神经级管理软件，借助其高速多线程并行执行引擎以及可深度定制的报告与数据库记录功能，TestStand能显著加速测试系统的开发，并完美适应从原型验证到大规模生产的各种测试需求。

NI TestStand安装教程

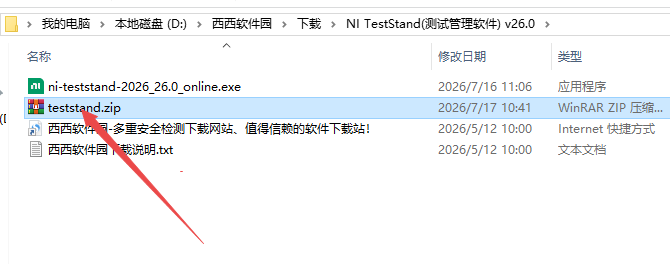

1、下载软件压缩包后进行解压，运行exe开始安装

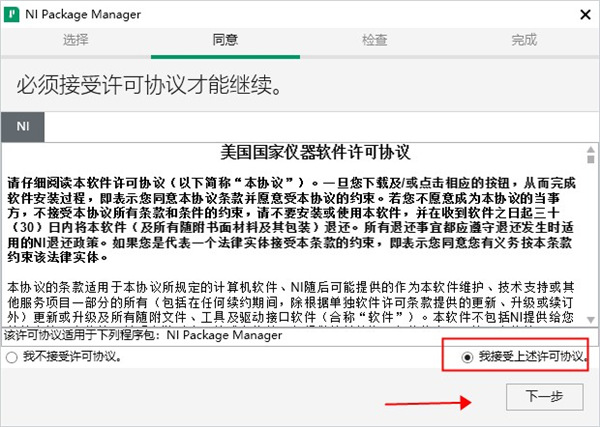

2、弹出软件安装向导页，阅读协议，勾选“我接受...”进入下一步；

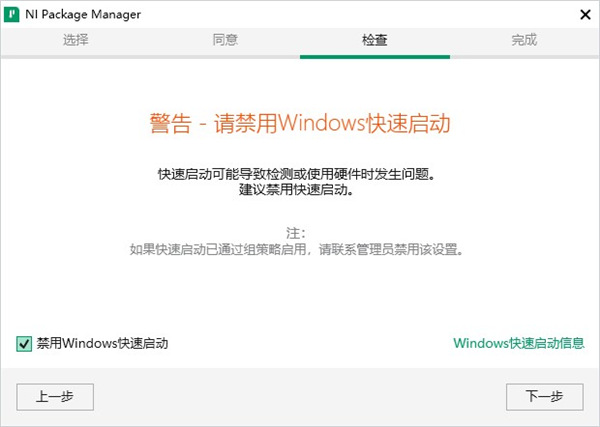

3、接着设置禁用Windows快速启动，在点击下一步；

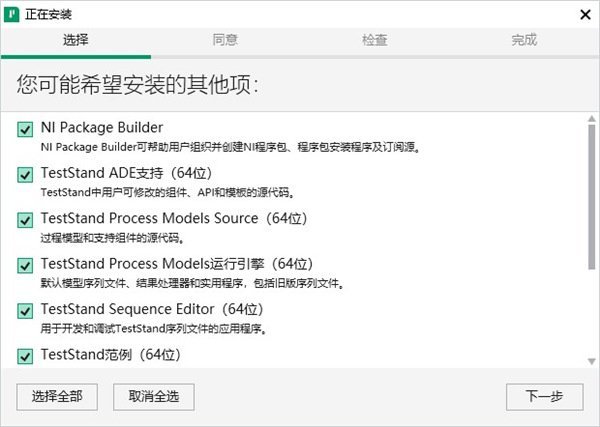

4、选择软件安装的组件，建议全选，在进入下一步安装；

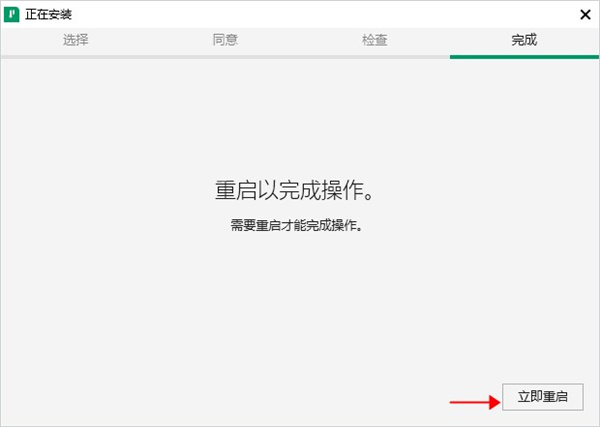

5、等待软件安装，安装完成后需要重启电脑，点击重启；

NI TestStand主要功能

测试序列开发与管理：用户可以通过直观的序列编辑器创建包含初始化、测试执行、条件判断和循环等步骤的复杂测试序列，精确控制整个测试流程。

多语言代码适配器：支持LabVIEW、LabWindows/CVI、C/C++、C#和VB.NET等多种主流编程语言的代码模块，能让团队利用现有的代码资产进行高效的测试系统开发。

高速并行测试执行：内置高速多线程并行执行引擎，可同时运行多个测试序列，显著优化测试站的硬件利用率，提升测试吞吐量，满足生产线的效率需求。

AI辅助开发（NigelAIAdvisor）：TestStand集成了专为测试与测量领域设计的NigelAI助手。它能提供上下文相关的指导和自动化建议，帮助工程师快速解决问题并优化测试系统。

可定制的报告与数据记录：提供灵活的插件架构，支持生成XML、HTML、ASCII和ATML等多种格式的报告，并能将测试结果记录到本地或网络数据库中，方便进行数据追溯和分析。

NI TestStand怎么调用veristand

在TestStand中调用和操作VeriStand，主要用于在测试序列中集成实时仿真与测试功能。根据官方资料，主要有以下几种方法：

方法一：使用ASAMXIL标准步骤（推荐）

这是NI官方推荐的方式，兼容性和扩展性最好。

安装插件：下载并安装ASAMXILTestStandSteps插件。安装后，这些步骤会出现在TestStand的序列编辑器中。

创建VeriStand项目实例：在序列中添加Framework>>FrameworkCreate步骤，并指定目标VeriStand项目文件（.nivsproj）。这会创建一个框架实例用于与VeriStand通信。

执行操作：在此框架下，可使用相应的步骤来执行具体任务，例如：

SelectVeriStandProjectForASAMXIL:选择要加载的VeriStand项目。

GetVariableValues/SetVariableValues:读写VeriStand中的实时变量，实现数据交互。

调用VeriStand界面：通过配置特定的XML文件（MaPortConfiguration.xml中的ShowVeriStandScreen标签），可以在运行TestStand序列时同步打开VeriStand的操作界面。

清理资源：序列结束前，使用Framework>>CleanUp步骤来销毁ASAMXIL框架对象，释放资源。

方法二：直接调用VeriStand.NETAPI

对于不支持上述标准步骤的旧版本，或者需要实现更复杂的控制逻辑时，可以在TestStand中通过.NET适配器直接调用VeriStand的.NETAPI来实现自动化控制。

NI TestStand怎么看序列流程图

打开层次结构窗口：

在序列编辑器（SequenceEditor）的顶部菜单栏中，点击视图(View)->序列文件(SequenceFile)->显示文件层次结构(DisplayFileHierarchy)。或者，你也可以在步骤（Steps）面板的空白处右键点击，选择“显示文件层次结构”。

可视化调用关系：

弹出的窗口会以图形化的方式展示当前序列文件中所有序列的调用（Call）与回调（Callback）关系。你可以清晰地看到主序列是如何调用各个子序列的。

调整与导航视图：

在层次结构窗口的工具栏中，你可以切换图表的布局方式（如分层有向图或树状图）以及排列方向（水平或垂直）。通过展开或折叠节点，能够轻松梳理复杂测试系统中的执行逻辑，但需注意，该窗口主要用于静态结构的查看与导航，并不展示运行时的动态执行流。
