AFT Fathom流体动力学仿真软件v13最新版

AFT Fathom流体动力学仿真软件v13最新版是面向不可压缩流体与低速气体管网系统的专业水力仿真平台，专注于工业管道系统的精准模拟与优化设计，预测管道、阀门、泵和其他元件之间的相互影响，确保系统满足所有设计要求，从而降低生产成本并提升运行效率。

AFT Fathom 13安装教程

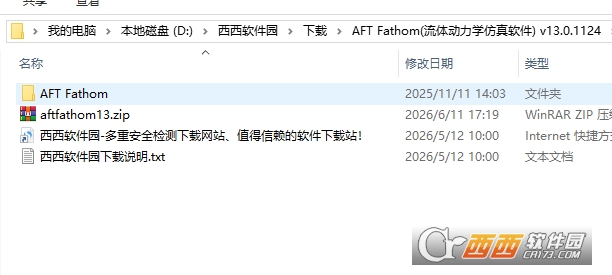

1、下载并解压本站提供的软件，双击exe文件使其运行。

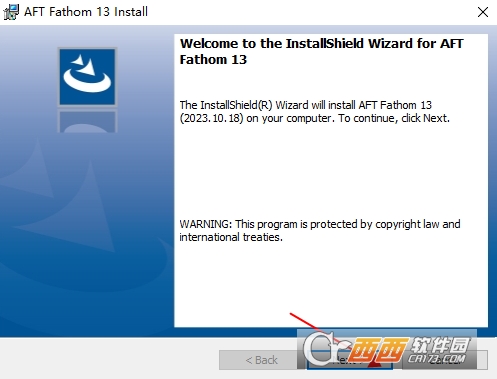

2、点击“next”进入下一步。

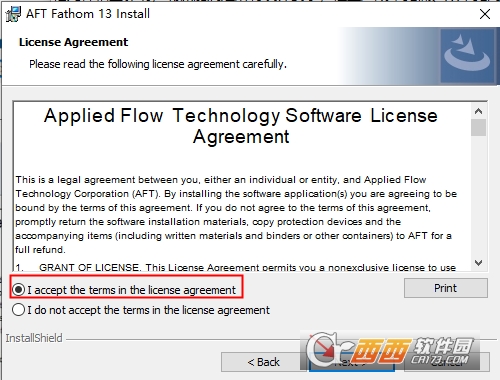

3、勾选协议，点击“next”，进入下一个步骤。

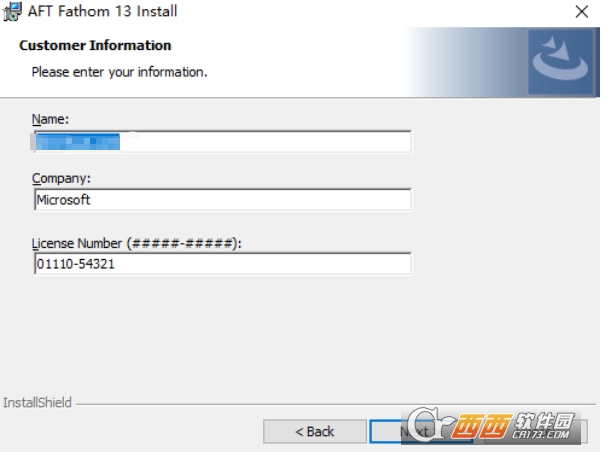

4、输入用户名、公司和序列号，点击next。

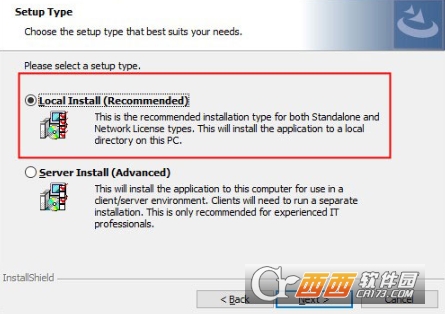

5、选择如下图所示的“本地安装”，点击next。

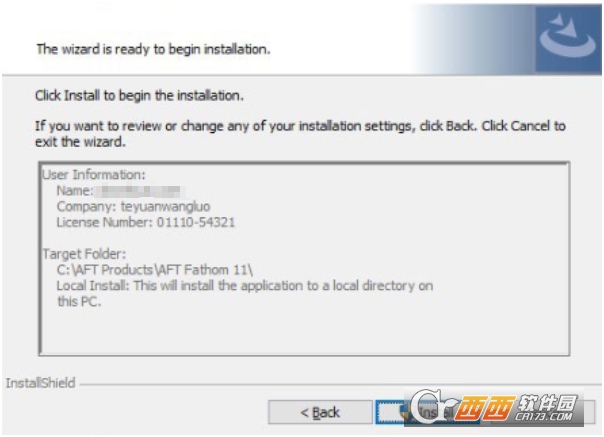

6、选择安装路径，点击“install”开始安装，安装好后点击finish即可。

AFT Fathom 13主要功能

一、不可压缩流体仿真

专门针对液体（如水、油、化工溶剂）和低速气体（马赫数小于0.4）的管道系统进行压降和流量分配计算。

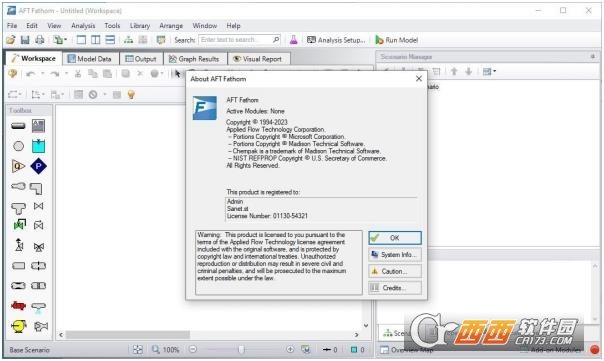

二、图形化建模环境

用户通过拖拽方式将管道、弯头、三通、阀门、泵、换热器等组件放置到建模画布上，连接后形成完整的管网系统图。每个组件都有对应的参数设置窗口。

三、水力学求解引擎

采用Newton-Raphson矩阵迭代方法求解管网中的流量和压力分布。求解器能够自动处理复杂管网中的分支、环路和并联管路。

四、泵选型与性能分析

内置泵数据库，用户可以从中选择泵型号，或输入自定义泵的性能曲线。软件计算泵的工作点（流量和扬程），并判断泵是否在高效区运行。

五、阀门与控制阀模拟

支持多种阀门类型，包括截止阀、球阀、蝶阀、闸阀和调节阀。用户可以设置阀门的开度、流量系数或压降。

六、换热器建模

模拟管壳式换热器、板式换热器、空冷器等设备在管网中的压降和传热特性。

七、管道摩擦损失计算

使用Darcy-Weisbach方程和Moody图计算管道沿程摩擦损失。软件根据雷诺数自动判断流态（层流、过渡流、湍流），并计算对应的摩擦系数。

AFT Fathom 13能做哪些流体仿真

不可压缩液体管网仿真

自来水、污水、油品、化工溶液等稳态/瞬态流量分配、压力损失、流速分布；市政供水、化工工艺管道、暖通空调水系统设计优化。

低速气体管网仿真

低压天然气、压缩空气、惰性气体等低速气体（马赫数＜0.3）的压力降与流量计算；燃气输送、工厂压缩空气系统设计。

泵系统仿真与选型

单/多泵串联/并联运行、变频控制、启停工况、NPSH校核、效率优化；水泵站、油气输送泵组、工业循环水系统设计。

阀门与控制元件仿真

闸阀、球阀、蝶阀、调节阀、止回阀等阻力特性、流量调节、故障工况（如阀门卡死）；管网控制策略优化、阀门选型验证。

热流体与换热器仿真

管道/换热器内流体温度变化、热损失、共轭传热；热力管网、锅炉给水系统、冷却循环水系统热管理分析。

非牛顿流体与浆体仿真

泥浆、矿浆、聚合物溶液等非牛顿流体粘度效应、摩擦损失；矿山输送、污水处理、化工浆料管网设计。

多工况与动态仿真

管网启停、负荷波动、阀门调节、泵切换等动态过程；极端工况（如泄漏、堵塞）模拟与系统安全性评估。

管网优化与成本分析

管道尺寸优化、泵配置优化、能耗与建设成本平衡；老旧管网改造、新建系统经济性对比。

AFT Fathom 13快捷键

1.文件与视图

Ctrl+N：新建模型

Ctrl+O：打开模型

Ctrl+S：保存模型

Ctrl+Shift+S：另存为

Ctrl+P：打印

Ctrl+F：查找元件

Ctrl+H：显示对象状态

Ctrl+R：运行仿真

F1：帮助

F2：高亮特征开关

F5：跳至上级管道/节点

Ctrl+F5：跳至下级管道/节点

2.编辑与选择

Ctrl+Z：撤销

Ctrl+Y：重做

Ctrl+C：复制

Ctrl+X：剪切

Ctrl+V：粘贴

Ctrl+D：重复

Ctrl+A：全选

F6：特殊选择

F3：反转流向

Shift：取消选择管道/节点

Alt：切换管道/节点选择

3.建模与布局

Ctrl+E：排列管段

Ctrl+L：锁定对象

Ctrl+K：打开计算器（参数窗口）

双击工具：保持绘图工具激活

Ctrl+拖动：移动节点（不移动管道）

4.结果显示

Ctrl+Shift+O：显示输出数据

Ctrl+Shift+Z：显示优化数据（AFTMercury）
