ANSYS SCADE 2020中文免费版

ANSYS SCADE 2020中文免费版是一款专为安全关键型嵌入式系统量身打造的基于模型的开发环境，该软件支持与系统架构设计工具、人机界面开发工具、测试平台以及应用程序生命周期管理系统进行集成，交付高可靠性的嵌入式系统。

ANSYS SCADE 2020 R2安装教程

1、下载解压，得到ANSYS SCADE Suite2020 R2源文件

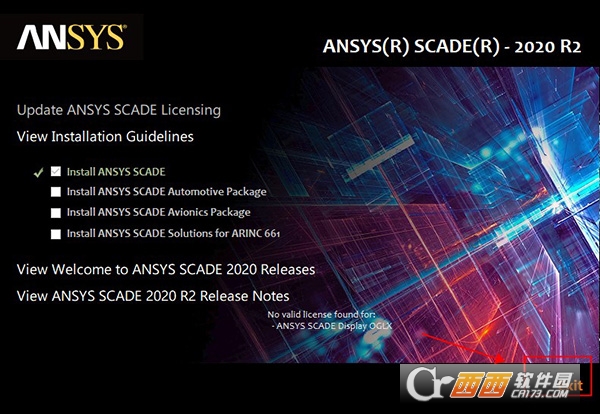

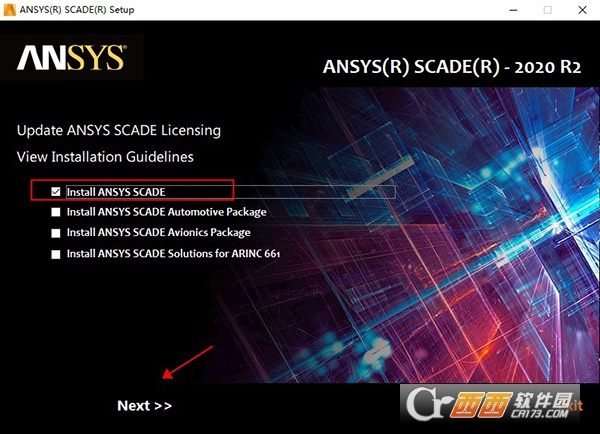

2、加载镜像文件，运行setup.exe，开始并且选择安装

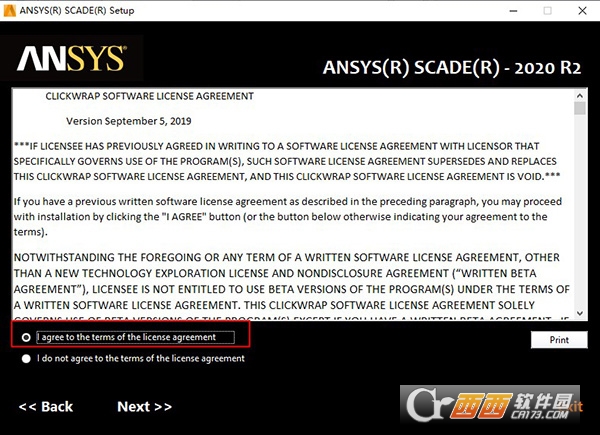

3、选择同意条款，然后继续安装

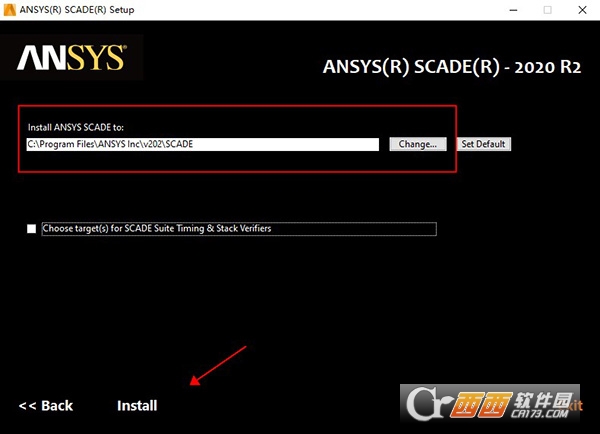

4、这里选择安装路径，默认即可

5、等待安装完成，点击exit退出引导，先不要打开软件

ANSYS SCADE 2020软件运行报错

SCADE2020在安装或运行过程中可能出现的错误及其解决方法如下。

错误一：许可证（License）错误

现象：启动时提示“Licensenotfound”或“Licenseserverunreachable”。

原因：许可证文件未正确配置，或网络连接问题导致无法访问许可证服务器。

解决方法：

确认许可证服务器地址已正确配置：打开ANSYSLicenseManagementCenter，检查服务器端口和主机名。

检查本地网络是否能ping通许可证服务器。

确认许可证文件（.lic）中包含正确的HOSTID和数量信息。

重新启动ANSYSLicensing服务。

错误二：运行时缺少VC++运行时库

现象：启动时提示“VCRUNTIME140.dllnotfound”或“MSVCP140.dllnotfound”。

原因：未安装MicrosoftVisualC++可再发行组件包。

解决方法：下载并安装VisualStudio2015-2022的VC++运行时库（x64版本），可从微软官方网站获取。

错误三：SCADE语言编译器内部错误

现象：在模型编译或代码生成时提示“Internalcompilererror”。

原因：SCADE模型中存在不规范的建模方式（例如循环依赖、未初始化的变量、数组越界访问）。

解决方法：

使用SCADE自带的“ModelChecker”（模型检查器）对模型进行静态分析。

根据检查报告逐一修复模型中的警告和错误。

确保所有操作符的输入/输出类型匹配。

错误四：与MATLAB/Simulink交互时报错

现象：执行Simulink导入或导出时出现接口不匹配错误。

原因：MATLAB版本与SCADE2020不兼容，或缺少必要的接口插件。

解决方法：

确认MATLAB版本是SCADE2020官方支持的版本（通常为R2018b至R2020b）。

在安装SCADE时，勾选“MATLABIntegration”组件。

在MATLAB中运行scade_setup命令，完成路径配置。

错误五：代码生成失败

现象：生成C或Ada代码时进度条停止在某个百分比，最终弹出失败提示。

原因：SCADE模型中的某个操作符没有对应的代码生成模板。

解决方法：

检查模型中是否存在用户自定义的外部C函数（Import操作符），并确保已提供正确的函数原型和源文件路径。

在代码生成设置中开启“详细日志”，查看具体是哪个节点导致失败。

ANSYS SCADE 2020怎么用

第一阶段：新建项目

启动SCADE2020，点击“File”→“New”→“Project”。

输入项目名称（如“LampControl”），选择保存路径，点击“Finish”。

第二阶段：创建SCADE模型

在项目资源管理器中，右键点击项目名称，选择“New”→“SCADEOperator”。

输入操作符名称（如“LampController”），选择操作符类型：

Diagrammatic（图形化）：用流程图或状态机建模。

StateMachine（状态机）：用状态迁移图建模。

进入图形化编辑器，从左侧工具栏拖拽以下节点：

Input（输入）：创建两个布尔型输入“Switch”（开关）和“Power”（电源）。

Output（输出）：创建一个布尔型输出“Lamp”（灯）。

LogicOperator：拖拽一个AND逻辑门。

将“Switch”和“Power”连接到AND门的输入端，再将AND门的输出端连接到“Lamp”。

按Ctrl+S保存模型。

第三阶段：仿真验证

右键点击操作符，选择“Simulate”。

在仿真界面中，设置输入信号的波形：

将“Switch”设置为周期2秒的方波（先1后0）。

将“Power”设置为恒定1。

运行仿真，观察输出“Lamp”的波形。当Switch和Power同时为1时，Lamp输出应为1。

如果输出正确，关闭仿真窗口。

第四阶段：生成代码

右键点击项目或操作符，选择“CodeGeneration”→“GenerateCCode”。

在代码生成设置中：

目标语言：选择C或Ada。

目标平台：选择目标操作系统（如Linux、VxWorks、FreeRTOS）。

安全标准：选择相应的认证级别（如DO-178CLevelA、ISO26262ASILD）。

点击“Generate”。

代码生成完成后，在项目目录的src文件夹中可以看到生成的.c和.h文件。

第五阶段：集成到嵌入式环境

将生成的.c和.h文件复制到嵌入式工程中。

在主函数中调用生成的LampController函数，传入实时的开关和电源状态，读取输出的灯状态。

编译并烧录到目标硬件。

ANSYS SCADE 2020功能详解

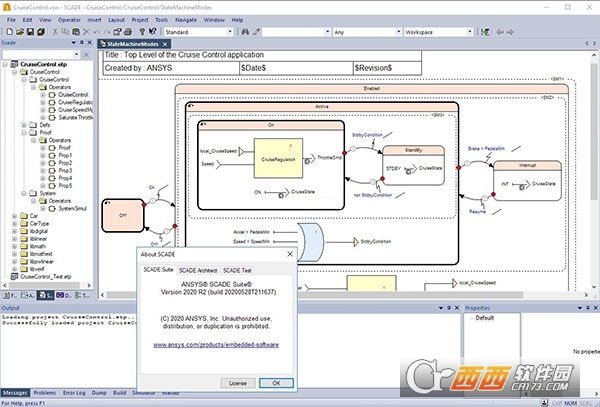

（一）SCADESuite核心建模模块

图形化模型设计：同步数据流+分层有限状态机双架构，可视化拖拽建模，内置数百种标准化算子（滤波、滞回、真值表、矩阵运算），支持模块复用与批量实例化；强类型静态语法自检，提前规避数据类型错误。

多源模型导入：兼容Simulink模型一键导入、第三方C/Ada遗留代码封装，支持通过PythonAPI读写项目文件，适配自动化批量建模需求。

多速率多核设计优化：2020新版增强多时钟周期、多核架构建模能力，适配自动驾驶、多通道工控等复杂多速率控制系统开发。

（二）仿真与验证SCADETest

交互式仿真：单步/连续仿真运行、断点调试、变量实时观测，支持仿真场景存储复用；

自动化测试：一键生成测试用例，完成模型覆盖率、代码覆盖率统计，新增区间边界校验功能，快速抓取临界工况缺陷；健壮性测试效率优化，缩短海量用例运行时长。

工具鉴定资质：测试环境通过TQL-5工具认证，测试报告可直接用于DO-178C、IEC61508安全认证归档。

（三）KCG合规代码生成

自动生成高可靠性C/Ada源码，代码架构与模型严格映射，无冗余垃圾代码；生成器通过ASILD、DO-178C工具资质认证，生成代码可直接用于航空、车载安全硬件量产编译，省去人工编码环节。

（四）SCADEArchitect系统架构设计

用于顶层系统拆解，划分软硬件接口、子系统边界，完成MBSE系统建模，架构模型可一键同步至Suite控制模型，实现从系统方案到软件代码全流程追溯，适配大型机载、整车电控项目研发。

（五）SCADEDisplay人机界面开发

专注符合ARINC661航空座舱显示标准、车载仪表HMI开发，矢量控件、动态动画组态，界面与底层控制模型联合仿真，配套专用代码生成器输出OpenGL驱动源码，广泛用于飞机仪表、新能源车载显示屏开发。

（六）SCADEVision智能AI验证

依托AI算法自动解析图像/视频样本，快速识别自动驾驶感知算法边缘故障、图像识别漏洞，缩短车载视觉系统验证周期，是智能驾驶感知软件验证专用工具。

（七）全平台集成拓展能力

系统端：对接Medini安全分析工具做FTA/FMEA功能安全分析，联动TwinBuilder做闭环数字孪生仿真；

硬件测试：兼容dSPACE、NIVeriStand等HIL硬件在环设备，模型可下载至实机开展硬件联动测试；

项目管理：打通PLM、ALM全生命周期管理软件，模型、代码、测试用例统一版本管控。

（八）行业标准化适配

原生支持AUTOSAR汽车电子标准、ARINC661航空显示规范、FACE军工机载标准，配套对应代码生成模板，快速满足汽车ISO26262、航空DO-178C强制合规要求。
