DraftSight 2024中文激活版

DraftSight 2024中文激活版是达索系统推出的专业级2D/3D一体化CAD平台，面向建筑、工程、施工领域专业人士，同时兼顾设计师、教育工作者与爱好者的多元需求，提供了可自定义的界面与工具集，让不同身份的用户都能将精力集中在设计本身而非软件操作上！

DraftSight 2024安装教程

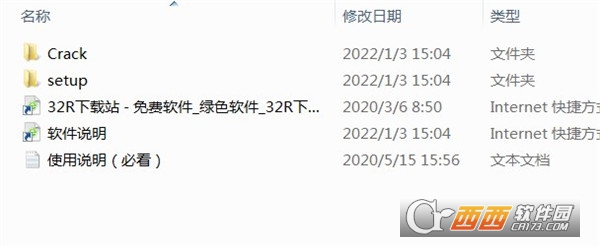

1、首先从本站下载并进行解压即可得到源程序和补丁；

注：如果用户电脑上有安装了SolidWorks 2019-2020 ，只需要替换sw_d_SSQ.lic许可文件并重启SolidWorks Flexnet Server即可。

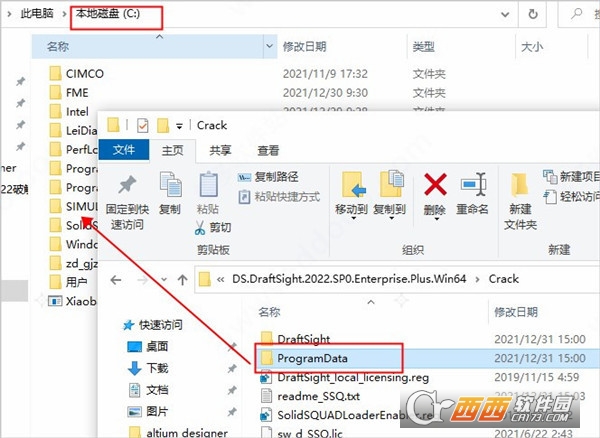

2、如果没有安装SSQ的SolidWorks 2019-2020，那么先复制ProgramData文件夹到C盘根目录下并进行替换；

3、接着运行“ DraftSight_local_licensing.reg”并确认将信息添加到Windows注册表；

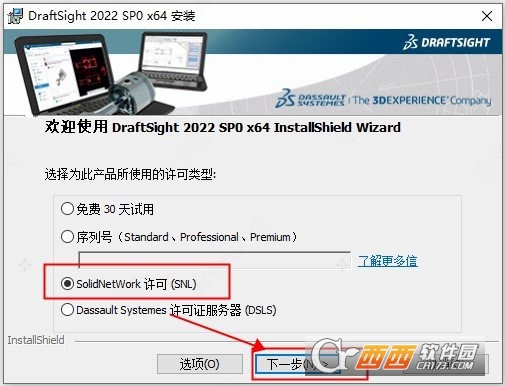

4、然后双击“DraftSight.exe”运行安装，选择许可证类型“ SolidNetWork许可证（SNL）；

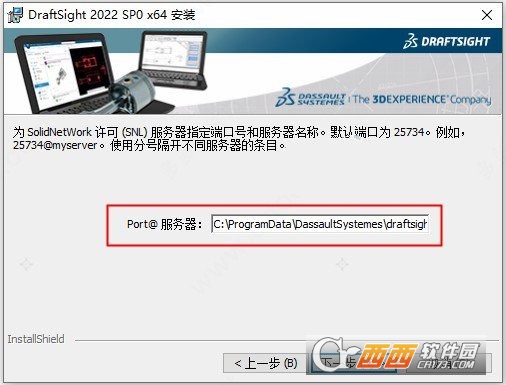

5、对于许可证服务器端口@服务器输入：

（1）如果您已安装带有SSQ的SolidWorks 2019-2020输入（或确认）25734@localhost

（2）如果您没有安装SSQ的SolidWorks 2019-2020输入 C:\ProgramData\DassaultSystemes\draftsight_SSQ.dat

6、继续依提示进行安装；

7、当安装完成后先退出向导，先不要启动软件；

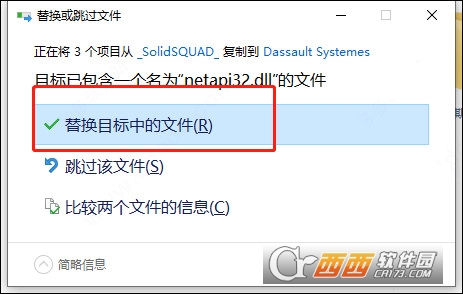

8、先将crack中的DraftSight文件夹复制到安装目录中，点击替换目标中的文件；

【默认路径C:\Program Files\Dassault Systemes\DraftSight 】

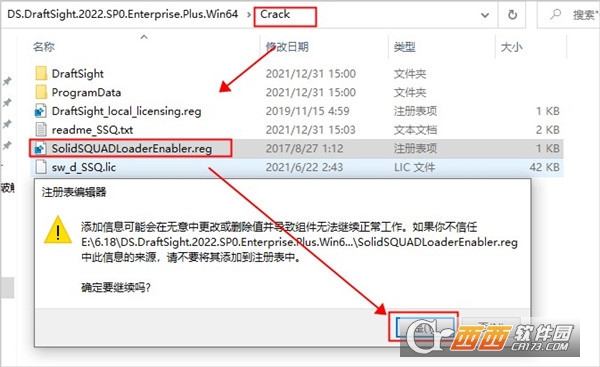

9、之后运行“ SolidSQUADLoaderEnabler.reg”导入注册表；

10、至此DraftSight安装教程完毕，直接运行即可无需序列号使用。

DraftSight2024命令大全

一、基础绘图命令

Line（L）：直线

Polyline（PL）：多段线

Circle（C）：圆

Arc（A）：圆弧

Rectangle（REC）：矩形

Polygon（POL）：正多边形

Ellipse（EL）：椭圆

Hatch（H）：剖面线

Text（T）：单行文字

MText（MT）：多行文字

Block（B）：创建块

Insert（I）：插入块

二、编辑修改命令

Move（M）：移动

Copy（CO/CP）：复制

Rotate（RO）：旋转

Scale（SC）：缩放

Mirror（MI）：镜像

Offset（O）：偏移

Trim（TR）：修剪

Extend（EX）：延伸

Fillet（F）：圆角

Chamfer（CHA）：倒角

Explode（X）：分解

Erase（E）：删除

三、3D建模命令

Extrude（EXT）：拉伸

Revolve（REV）：旋转

Loft（LOFT）：放样

Sweep（SW）：扫掠

PolySolid（PSOLID）：多实体墙

Sphere（SPH）：球体

Box（BOX）：长方体

Cylinder（CYL）：圆柱体

Subtract（SU）：差集

Union（UNI）：并集

Intersect（IN）：交集

四、视图与标注命令

Zoom（Z）：缩放视图

Pan（P）：平移视图

View（V）：视图管理

DimLinear（DLI）：线性标注

DimAligned（DAL）：对齐标注

DimRadius（DRA）：半径标注

DimDiameter（DDI）：直径标注

DimAngle（DAN）：角度标注

Leader（LE）：引线标注

五、实用工具命令

Layer（LA）：图层管理

Properties（Ctrl+1）：属性面板

Save（Ctrl+S）：保存

Open（Ctrl+O）：打开

New（Ctrl+N）：新建

Print（Ctrl+P）：打印

Undo（Ctrl+Z）：撤销

Redo（Ctrl+Y）：重做

DraftSight2024亮点功能

双环境无缝切换：在同一套界面内同时支持2D工程图绘制和3D实体建模，且可以随时将2D轮廓拉伸为3D模型，或将3D模型投影为2D三视图。

达索系统生态集成：与SOLIDWORKSPDM直接连通，用户可在DraftSight内检入/检出DWG图纸、查看版本历史和执行工作流审批。同时支持直接打开和编辑SOLIDWORKS零件（.SLDPRT）和装配体（.SLDASM）文件。

LISP与脚本自动化：完整支持LISP（AutoLISP）程序和C#、VB.NET脚本，企业用户可将重复的标准化绘图流程录制成脚本一键执行，大幅提升效率。

高级PDF交互：不仅支持将DWG导出为矢量PDF，还能将PDF文件作为底图插入到DraftSight中，并利用OCR和几何识别技术将PDF中的线条和文字转换为可编辑的DWG图元。

自定义用户界面：允许用户完全重构菜单栏、工具栏、功能区选项卡和快捷键方案，可以将AutoCAD习惯的配置导入，也可以针对不同专业（建筑、机械、电气）保存多套界面布局。

参数化约束：在2D草图中添加几何约束（平行、垂直、相切、共线等）和尺寸约束（固定长度、角度、距离），修改一个尺寸后所有相关图元自动联动更新。

3D直接编辑：无需切换模块，直接对3D实体进行拉伸、旋转、扫掠、放样、布尔运算（并集、差集、交集）以及倒角和抽壳。

比较图纸：一键对比两个版本的DWG文件，用不同颜色高亮显示新增、删除和修改的图元，并生成差异报告。

批量打印：在一个对话框中添加多个图纸（可跨文件），统一设置打印样式和纸张尺寸后批量输出为PDF或发送到打印机。

增强的选择集处理：支持按颜色、图层、线型、对象类型等条件快速筛选图元，并将筛选结果保存为命名选择组，后续可直接调用。

DraftSight2024矩形选择图元的方法

在DraftSight2024中，使用鼠标进行矩形区域选择是最高效的图元选取方式之一。根据鼠标拖动的方向不同，矩形选择分为“窗口选择”和“框选”两种模式，具体操作如下：

窗口选择（从左向右拖动）：

在绘图区域的空白处按下鼠标左键，从左向右拖动鼠标形成一个实线矩形框。这种模式下，只有完全包含在矩形框内部的图元才会被选中。它适用于需要精准选取特定区域内所有对象，而不想误选边缘对象的场景。

框选/交叉选择（从右向左拖动）：

在绘图区域的空白处按下鼠标左键，从右向左拖动鼠标形成一个虚线矩形框。这种模式下，凡是与矩形框边界相交（哪怕只是碰到一点点）以及完全包含在框内的所有图元，都会被一并选中。它非常适合快速选取跨越较大范围或边界不整齐的一组对象。

通过灵活运用这两种矩形选择方式，配合键盘上的Shift键（加选）或Ctrl键（减选），可以极大提升在复杂图纸中选取图元的效率。
