T20天正给排水v7.0激活版

T20天正给排水v7.0激活版是一款基于CAD平台的给排水专业设计软件，采用三维管道设计，能够自动生成管道节点，实现管线与设备、阀门的精确连接与智能遮挡处理，并保持管线的整体性，新增依据类型标注套管的专业功能！

T20天正给排水v7.0安装激活教程

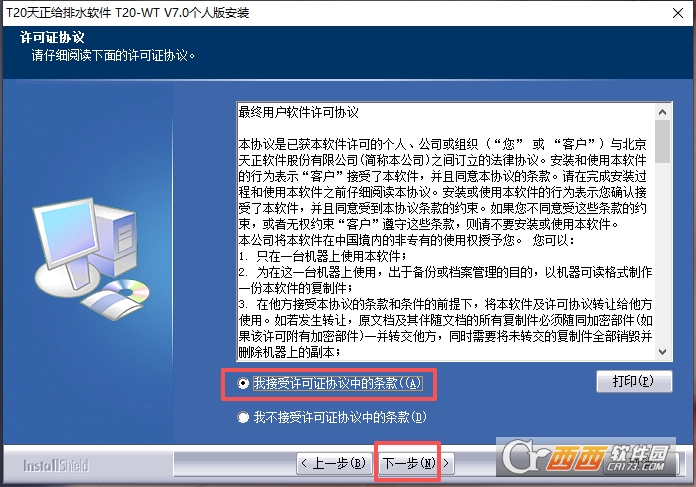

1、双击运行安装程序，点击我接受及下一步。

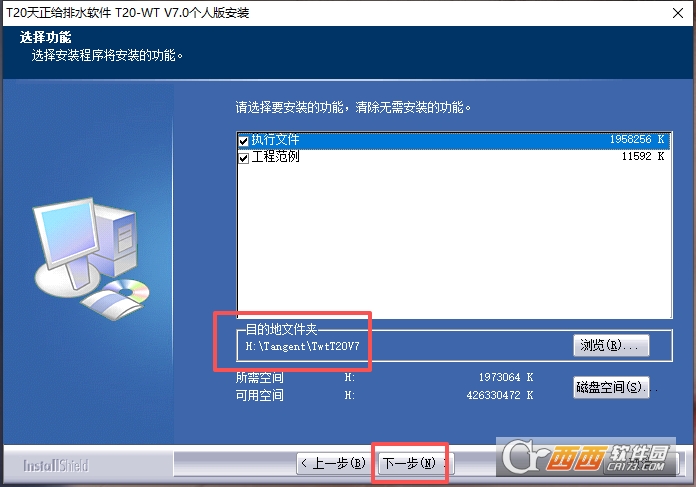

2、更改安装位置，点击下一步。

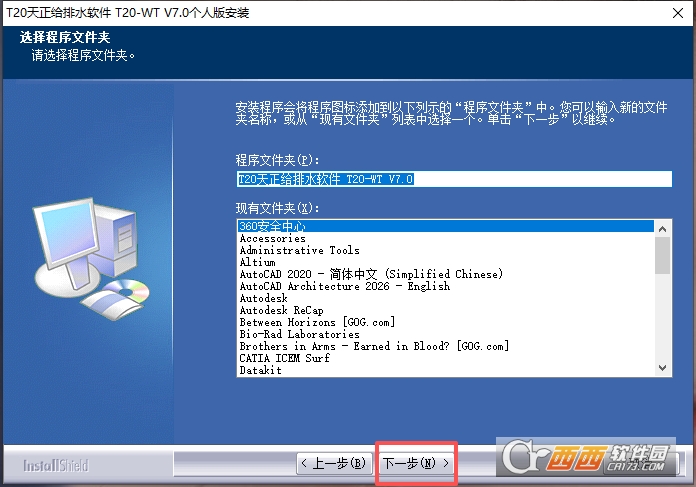

3、点击下一步。

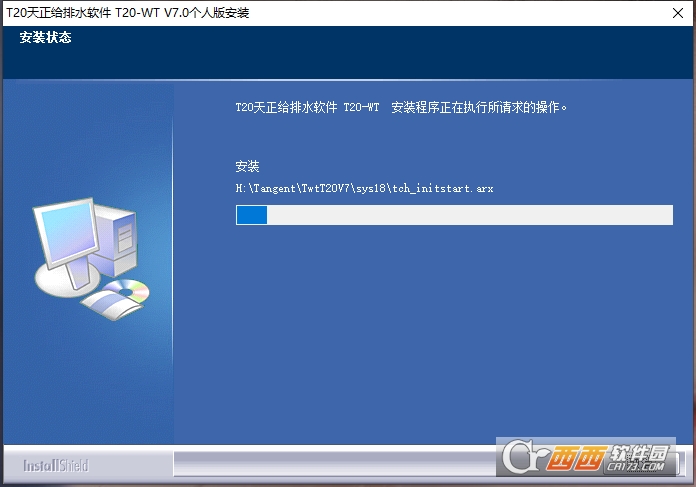

4、正在安装中，请稍等。

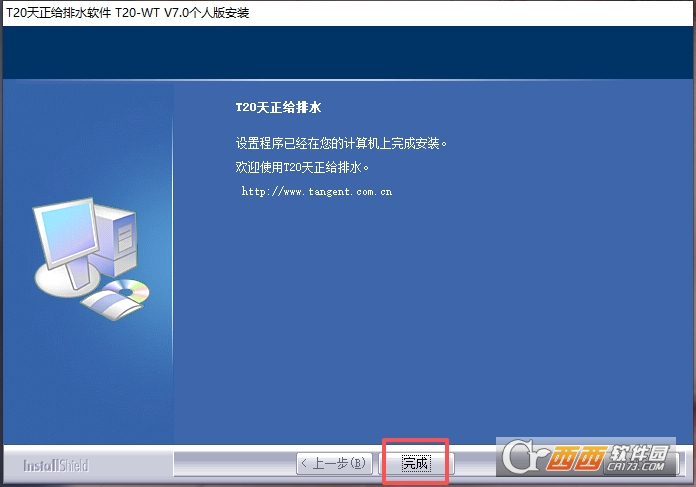

5、安装完毕，点击完成。

6、双击运行Crack文件夹下的补丁文件。

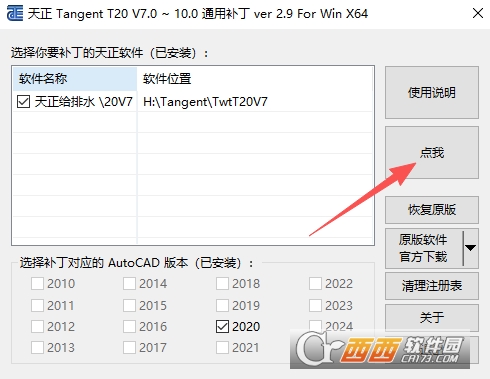

7、点击点我。

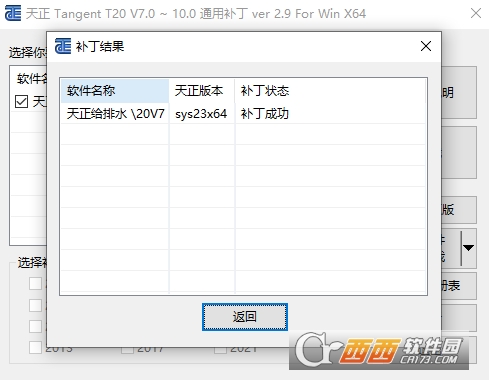

8、激活成功，点击返回。

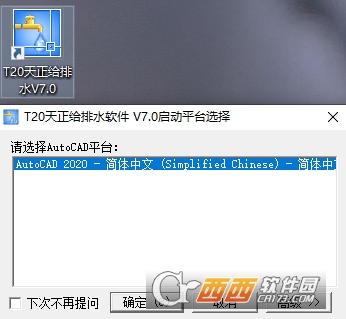

9、双击软件图标并选择AutoCAD版本。

10、进入软件，此时用户可免费使用！

T20天正给排水v7.0亮点功能

三维管道设计与智能遮挡：管线与设备、阀门连接时自动生成连接节点，交叉管线根据上下标高自动判断遮挡关系，上方管线连续绘制，下方管线在交叉处自动断开并生成跨越符号。管线移动或删除时，与之关联的设备、阀门和遮挡关系自动更新，无需手动调整。遮挡符号的样式（双斜线、半圆弧、无符号）可在管线设置中按管材类型分别配置，金属管默认使用双斜线，塑料管默认使用半圆弧。

冻结/解冻视口与图层控制：在布局空间（Layout）中，新增的冻结视口命令可单独控制某视口中指定图层的显示状态而不影响其他视口和其他布局。冻结图层命令一键冻结选中的图层，解冻全层命令一键解冻所有被冻结的图层。该功能适用于在同一布局中布置多个视口分别显示给水层、排水层和消防层，各视口独立控制互不干扰。

依据类型标注套管：新增的套管标注功能可区分刚性防水套管、柔性防水套管和普通穿墙套管三种类型。用户选择套管所在墙体类型（混凝土墙、砌体墙、楼板）和管道穿越方向后，软件自动按国标图集02S404确定套管规格和翼环尺寸，在平面图中标注套管编号，在剖面图中绘制套管大样。标注完成后可生成套管材料统计表，按套管类型和规格分类汇总数量。

自动喷淋水力计算：依据GB50084规范，根据危险等级（轻危险级、中危险I级、中危险II级、严重危险级）自动确定喷头间距和单个喷头保护面积。软件按最不利作用面积法逐段计算喷淋管道流量、流速和水头损失，校核喷淋泵扬程是否满足最不利点喷头工作压力。计算过程生成中间结果表，显示每段管道在每次迭代中的流量调整值和压降变化。

方沟与矩形喷头修复：v7.0版本修复了方沟绘制时转角处无法闭合的问题，修复了矩形喷头在非正交布置时保护面积计算错误的缺陷，修复了室外管网埋深计算时检查井节点标高自动匹配的错误。方沟绘制现支持任意角度转弯，矩形喷头布置时可自定义喷洒半径和覆盖角度，埋深计算时自动继承相邻检查井的井底标高。

T20天正给排水v7.0如何快速统计数量

方法1：材料统计（PMTJ，全专业统计）

确保管线、设备、阀门等为天正原生实体（非纯CAD线条）。

命令行输入PMTJ，或点击菜单【材料统计】。

勾选需统计项（管道、阀门、洁具、喷头等），框选统计范围。

自动生成材料表，含规格、数量、长度，可导出Excel。

方法2：快速选择（QSELECT，单类图块统计）

命令行输入QSELECT，打开快速选择窗口。

对象类型选“块参照”；特性选“名称”；值输入目标图块名（如喷头、阀门）。

点击“确定”，命令行直接显示统计数量。

方法3：过滤选择（66命令，快速筛选）

命令行输入66，回车后选择1个目标对象（如喷头）。

图纸仅保留同类对象，框选全部，命令行提示数量。

T20天正给排水v7.0如何生成断面图

（一）纵断面图（ZDMT，室外管网）

前提

室外管线为天正原生，含管径、标高、坡度；检查井布置完整。

输入CJGC采集高程，为检查井赋值地面标高。

步骤

命令行输入ZDMT，或菜单【室外→纵断面图】。

选择管线：框选主干管起止井（上游→下游）。

参数设置：输入起点埋深、最小覆土厚度，设横/纵向比例；勾选标注管径、坡度、标高。

计算预览：点击“埋深计算”，校验覆土与坡度，生成预览。

图面放置：预览无误后，点击空白处，自动生成纵断面图（含管线、检查井、地面线、参数表）。

（二）横断面图（HDMT，管道剖切）

命令行输入HDMT，或菜单【室外→横断面图】。

绘制剖切线：沿垂直管线方向绘制直线，框选剖切范围。

设置参数：输入横断面比例、标注内容（管径、标高、材质）。

生成放置：点击“生成”，在空白处点击，生成横断面图（含管线、覆土、基础标注）。
