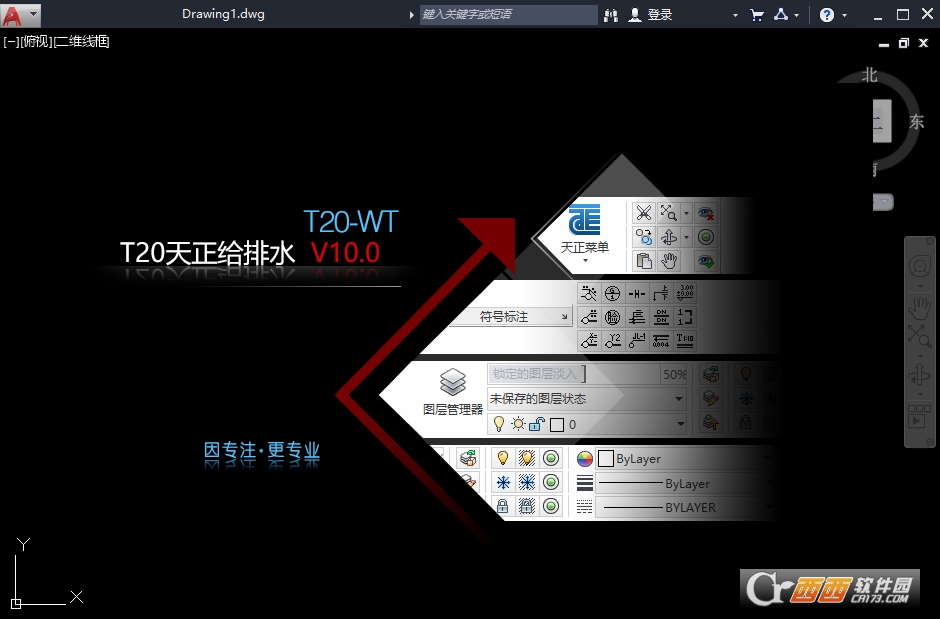

T20天正给排水v10.0最新版本

T20天正给排水v10.0最新版本是基于AutoCAD图形平台开发的给排水专业设计软件，融合了便捷完整的室内设计与优化完善的室外设计功能，支持自定义菜单栏展开风格，适配不同设计师的使用习惯，兼顾高效性与易用性。

T20天正给排水v10.0安装激活教程

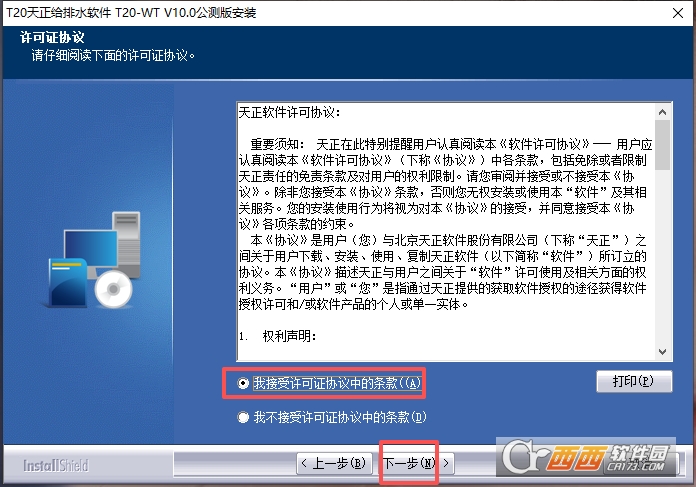

1、双击运行安装程序，点击我接受及下一步。

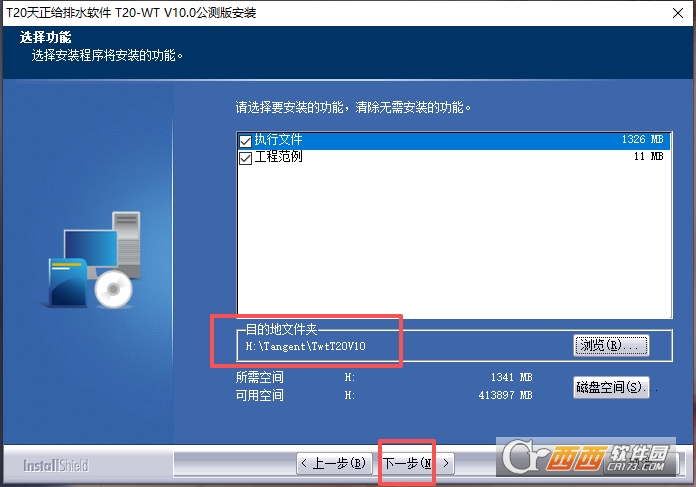

2、更改安装位置，点击下一步。

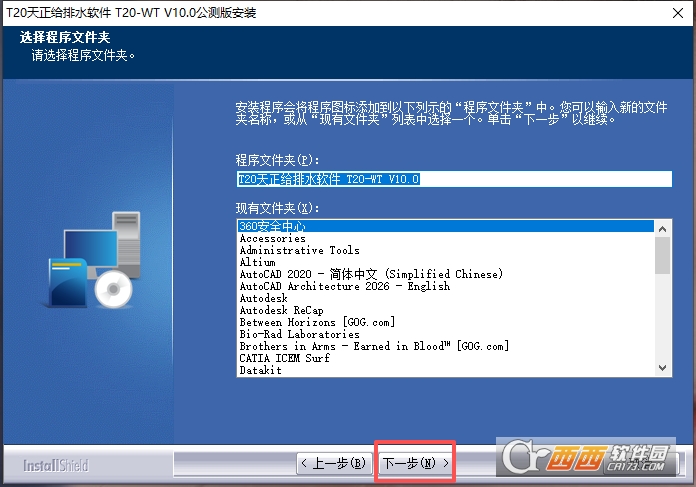

3、点击下一步。

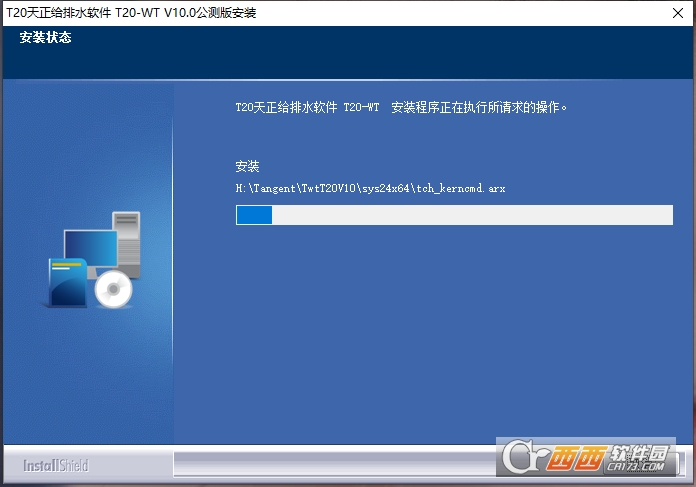

4、正在安装中，请稍等。

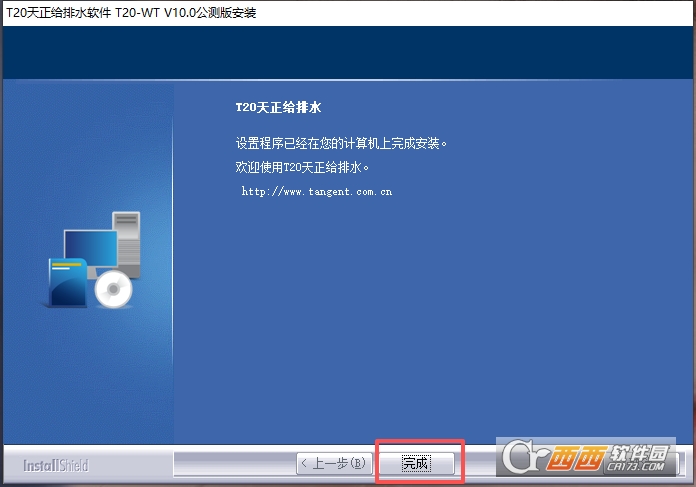

5、安装完毕，点击完成。

6、双击运行Crack文件夹下的补丁文件。

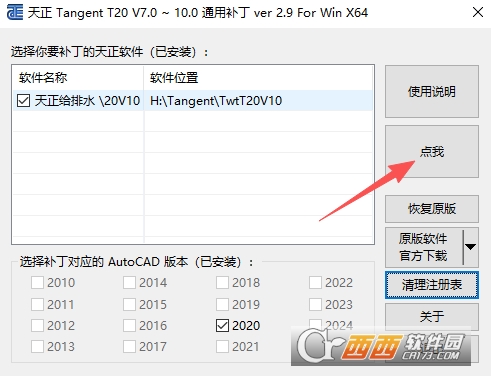

7、点击点我。

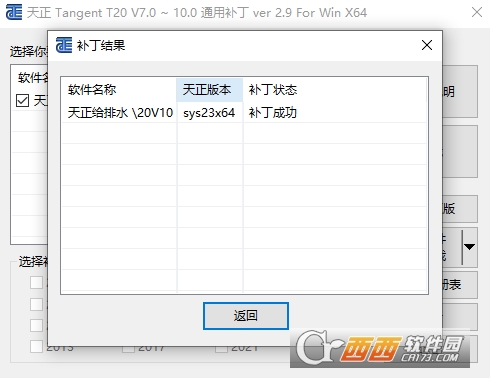

8、激活成功，点击返回。

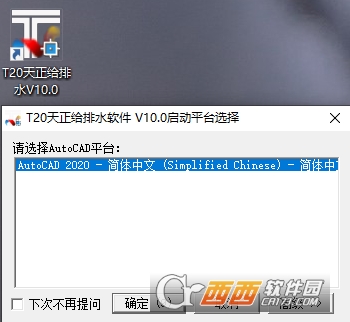

9、双击软件图标并选择AutoCAD版本。

10、进入软件，此时用户可免费使用！

T20天正给排水v10.0亮点功能

全新图层管理器与透明条功能：图层管理器按天正图层标准预设了给排水专业图层组，包括给水图层组（WATER-SUPPLY）、排水图层组（DRAINAGE）、消防图层组（FIRE）和喷淋图层组（SPRINKLER）。每个图层组可一键开关或冻结组内所有图层。透明条功能允许用户调整锁定图层的显示亮度（0%至100%范围），锁定图层默认变暗50%，用户无需解锁图层即可参照锁定图层进行绘制，减少误操作风险。

平面菜单室内室外分区：主菜单按室内设计和室外设计分为两个独立模块。室内模块涵盖建筑给水、排水、消防、喷淋、热水等设计功能，室外模块涵盖室外给水、室外排水、雨水管网、化粪池、检查井等设计功能。用户可根据当前项目类型切换到对应菜单，未使用的菜单功能自动隐藏，减少菜单查找时间。菜单栏支持浮动停靠和折叠展开，折叠时仅显示图标，展开时显示图标加文字。

自定义命令键与快捷工具条：自定义命令键功能允许用户为常用命令分配快捷键组合（如Alt+数字或Ctrl+字母），支持导入导出配置文件便于在不同电脑间迁移设置。快捷工具条可放置在绘图区顶部、底部或左右两侧，用户可将最常用的20个命令添加到工具条中，工具条按钮图标尺寸支持小图标（24×24像素）和大图标（32×32像素）两种显示模式。

室外管网平差计算：室外给水管网平差计算模块支持环状管网和枝状管网两种布置形式。用户输入节点流量和管段长度后，软件采用哈代-克罗斯法自动迭代计算各管段流量和节点自由水头，计算结果标注在管网平面图上，不满足最小服务水头的节点用红色圈出。计算书输出各管段的流量、流速、水头损失和节点压力，并提供管径优化建议。

自动喷淋系统计算：喷淋系统计算模块依据GB50084自动喷水灭火系统设计规范，根据危险等级（轻危险级、中危险I级、中危险II级、严重危险级）自动确定喷头间距和最不利点喷头工作压力。软件计算各管段流量、流速和水头损失，校核喷淋泵扬程是否满足最不利点喷头压力要求。计算结果输出喷淋系统水力计算表，表内含逐段管道编号、流量、管径、流速、单位长度水头损失和累计水头损失。

T20天正给排水v10.0纵断面图绘制方法

完成室外给水或排水管网的平面布置：在平面图中绘制室外给水管或排水管的走向，布置检查井、阀门井、消火栓等附属设施。管线必须连接成连续网络，每个检查井位置必须有对应的节点。管线属性中需输入管底标高（排水管）或管中标高（给水管）、管径、管材和坡度。排水管坡度一般按0.003至0.01设置，给水管坡度一般按0.001至0.003设置。

指定纵断面图的剖切路径：点击天正给排水菜单中的室外设计模块，选择纵断面图命令中的设置剖切路径。在平面图中选择纵断面图的起始点和终点，剖切路径应沿主干管方向布置，尽可能经过主要检查井和阀门井。剖切路径可设置为直线（沿道路走向）或折线（经过多个分支节点），折线转折处自动生成转折点标记。

选择参与纵断面图绘制的管线：在弹出的纵断面图设置对话框中勾选需要绘制的管线类型（给水管、排水管、雨水管、污水管）。软件自动识别剖切路径附近的检查井和管段，距离剖切路径超过2米的不参与纵断面图绘制。用户可手动添加或排除某些检查井，排除的检查井在纵断面图中不显示，但地面标高线仍连续通过。

设置纵断面图绘制参数：在对话框设置纵断面图的比例尺（水平方向比例常用1:500或1:1000，垂直方向比例常用1:100或1:200）。垂直方向比例通常比水平方向放大5至10倍，以便清晰显示标高变化。设置地面标高线的数据来源（从平面图读取地形标高或手动输入标高序列），设置检查井名称的标注格式（W1、W2、W3或J1、J2、J3）。标注内容包括管径、坡度、管底标高、管顶标高、覆土厚度等，用户可勾选需要显示的标注项目。

生成并编辑纵断面图：点击生成按钮，软件自动绘制纵断面图框架（地面标高线、管底标高线、管道纵坡线），在对应位置标注检查井编号和间距。纵断面图绘制完成后可直接修改管道坡度或标高等参数，纵断面图与平面图之间为单向关联，平面图修改后需重新生成纵断面图。纵断面图可插入当前图纸或另存为独立DWG文件，插入图纸时建议放置在平面图旁边，保持图幅一致。

T20天正给排水v10.0怎么修改标注所有样式

打开标注样式管理器：在AutoCAD命令行中输入D后按回车，打开标注样式管理器对话框。对话框中显示当前图形中所有已定义的标注样式，当前使用的标注样式名称旁有绿色标记。天正给排水v10.0默认使用的标注样式通常命名为T20_WT_DIM或Standard。

选择需要修改的标注样式：在样式列表中找到天正给排水当前使用的标注样式（可通过查看样式描述列确认）。选中该样式后点击右侧的修改按钮，弹出修改标注样式对话框。对话框中包含线、符号和箭头、文字、调整、主单位、换算单位、公差七个选项卡。

修改标注文字的样式和高度：切换到文字选项卡，在文字外观区域选择文字样式（如TSSD_Rei或Standard），设置文字高度（建筑给排水图纸常用高度为2.5mm或3.0mm）。文字颜色和背景填充可在文字样式管理器中预设，标注样式中仅引用文字样式名称。文字位置选择垂直上方和水平居中，文字对齐选择与尺寸线对齐。

修改尺寸线和尺寸界线设置：切换到线选项卡，设置尺寸线颜色（常用255号红色或7号白色），尺寸线线宽（默认0.15mm），尺寸界线超出尺寸线的长度（常用1.0mm），尺寸界线起点偏移量（常用0.5mm）。勾选隐藏尺寸界线选项可在不需要显示尺寸界线的一侧隐藏，适用于标注连续尺寸时避免界线重叠。

设置标注单位和精度：切换到主单位选项卡，设置线性标注的单位格式（小数），精度（0或0.0，给排水图纸标高常用两位小数），小数分隔符（句点）。角度标注的单位格式选择十进制度数，精度选择0。设置测量比例因子为1（即图纸中1绘图单位对应1毫米），如需将毫米图转换为米图，将比例因子设置为0.001。修改完成后依次点击确定和关闭按钮，图纸中所有使用该样式的标注自动更新为新样式。如需将当前样式设为后续新标注的默认样式，点击设为当前按钮。
