T20天正给排水v8.0免费版

T20天正给排水v8.0免费版是一款面向建筑、市政、消防等领域的专业给排水设计工具，依托AutoCAD平台打造，以三维管道技术为核心，实现管线、设备、阀门的智能连接与节点自动生成，是给排水工程师实现高效、规范设计的得力助手。

T20天正给排水v8.0安装激活教程

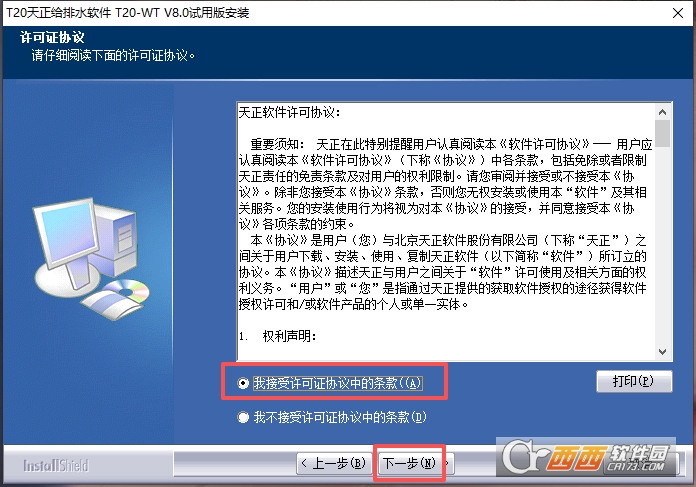

1、双击运行安装程序，点击我接受及下一步。

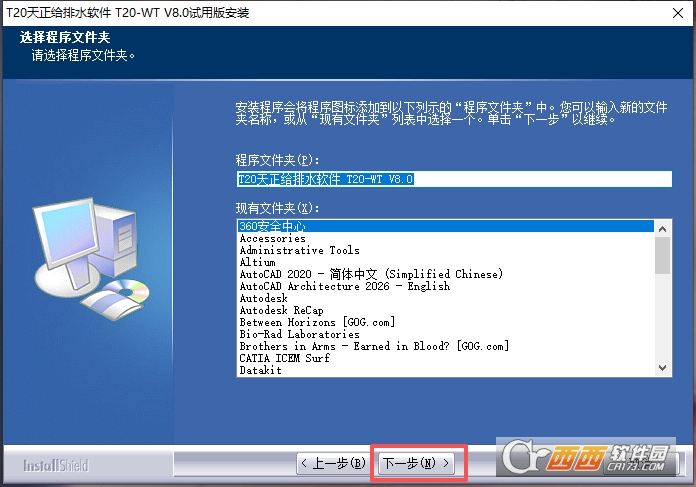

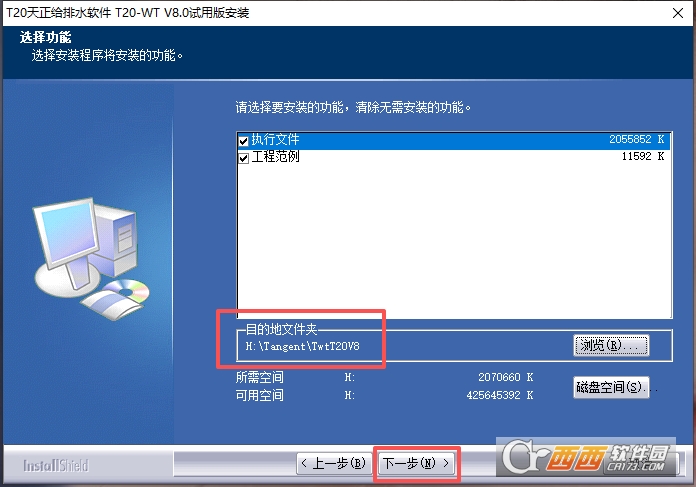

2、更改安装位置，点击下一步。

3、点击下一步。

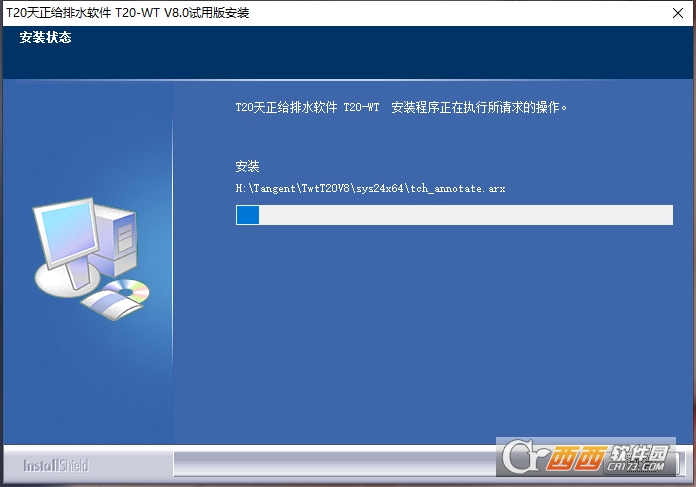

4、正在安装中，请稍等。

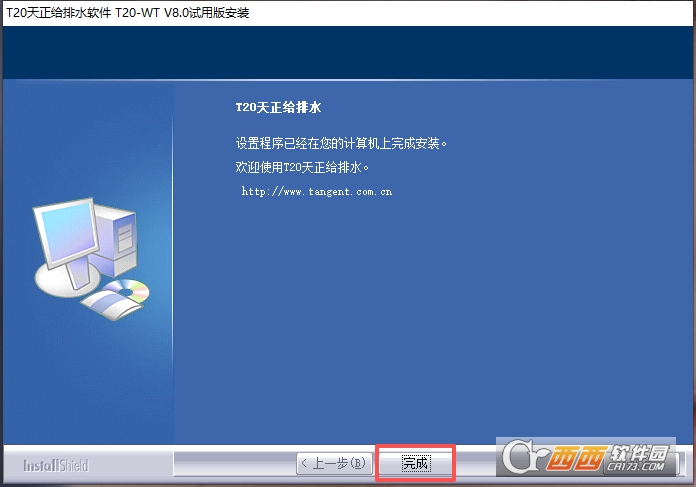

5、安装完毕，点击完成。

6、双击运行Crack文件夹下的补丁文件。

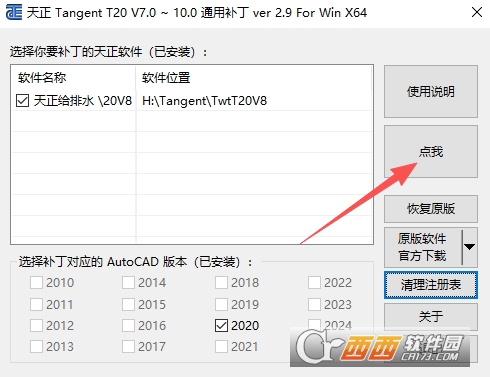

7、点击点我。

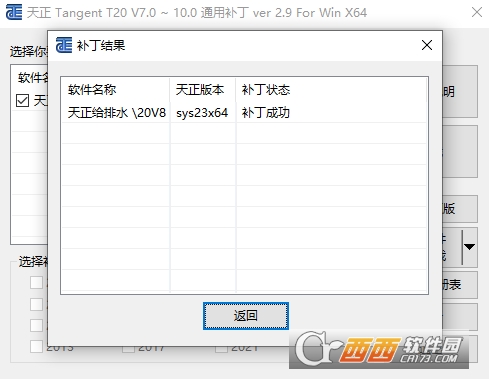

8、激活成功，点击返回。

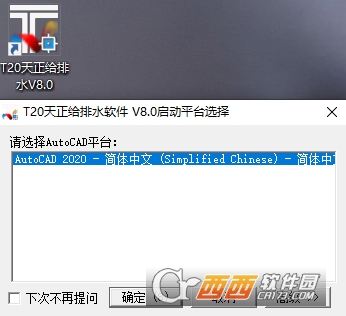

9、双击软件图标并选择AutoCAD版本。

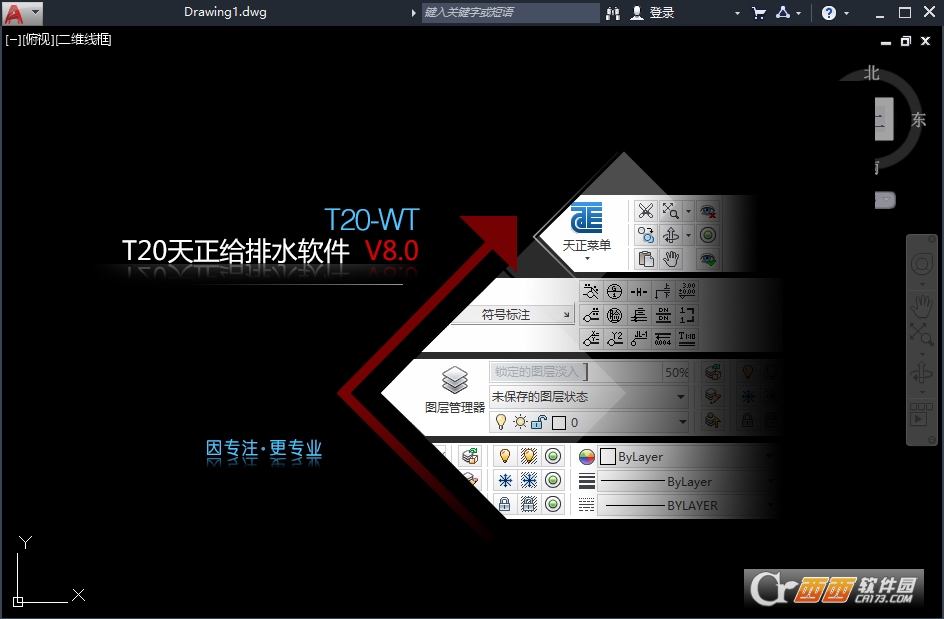

10、进入软件，此时用户可免费使用！

T20天正给排水v8.0阀门附件放管线上没有用

阀门附件与管线没有建立连接关系：放置阀门时需确保阀门的插入点（通常为阀门中心点）准确捕捉到管线的线段上。如果阀门只是放置在管线附近但未精确捕捉，阀门与管线之间未生成连接点，软件无法识别阀门属于该管线。解决方法：选中阀门后使用移动工具，将阀门中心点精确移动到管线线段上，直到出现绿色捕捉点提示。

阀门图块的插入方向错误：部分阀门附件（如止回阀、截止阀）有严格的流向要求，如果插入方向与管线流向相反，软件可能判定阀门无效。选中阀门后右键选择旋转方向，调整阀门箭头指向与管线水流方向一致。

当前使用的阀门图块来自外部图库而非天正内置图库：天正给排水的自动识别功能仅对天正内置的阀门图块有效。从外部复制或插入的普通CAD图块不具备天正设备属性，无法与管线建立连接关系。解决方法：点击天正菜单中的阀门附件工具，从软件内置图库中重新选取阀门并放置。

管线为天正旧版本绘制的图元：如果当前图纸中的管线是由天正给排水旧版本（如v5.0、v6.0）绘制的，新版本的阀门放置功能可能无法识别这类旧版管线。选中旧版管线，点击天正菜单中的格式转换工具，将旧版管线升级为当前版本支持的管线实体，然后再放置阀门附件。

阀门与管线处于不同图层且图层被锁定：检查阀门和管线是否在同一图层或两个图层的交互条件是否满足。如果阀门图层被锁定或冻结，阀门虽然可见但无法参与连接判断。在图层管理器中将阀门图层和管线图层同时解锁后再尝试放置。

T20天正给排水v8.0导入设置

功能说明

用于迁移自定义图层、标注样式、设备图库、系统参数等配置，适配多电脑协同或重装场景。

操作步骤

导出源设置（旧电脑/原环境）

打开软件，左侧菜单点【设置→导出设置】（命令DCGZ）。

勾选需备份项：图层设置、标注样式、用户图库、系统配置，点击“指定文件夹”保存（路径避免中文）。

生成.ini配置文件与图库文件夹，拷贝至目标电脑。

导入目标设置（新电脑/新环境）

安装同版本T20天正给排水v8.0，启动CAD与天正菜单。

左侧菜单点【设置→导入设置】（命令DRGZ）。

选择拷贝来的备份文件夹，勾选需导入项，确认后自动覆盖当前配置。

输入RE重生成，检查图层、图库、命令快捷键是否生效。

T20天正给排水v8.0管线相交不断开

常见原因

打断间距设置过小：默认断点距离2mm，图纸比例过大时断点被“压缩”，视觉上不断开。

标高/遮挡等级相同：交叉管线标高一致、遮挡等级相同，软件默认生成四通而非断开。

非天正管线或实体损坏：纯CAD线条、外部块或天正实体数据异常。

重生成/更新不及时：图纸未重生成，遮挡关系未刷新。

解决步骤

调整管线打断间距（核心）

命令行输CZSZ（初始设置）→【天正设置→管线设置】。

将管线打断间距从2改为5–10（打印后5–10mm，适配1:100图纸），确定后重生成。

设置标高与遮挡等级

双击管线，在属性面板设置标高（如给水管0.3m、排水管0.0m），确保交叉管线标高不同。

标高相同时，设置遮挡等级（如给水>排水），高等级管线自动断开低等级管线。

修复管线实体

用HZGX重画相交段管线，替换非天正线条。

命令行输XGX（修改管线），选中管线直接确认，刷新实体数据。

强制重生成

输入RE（重生成）或VIEWRES（设为ON），刷新视图显示断开效果。
