Siemens Simcenter Flomaster(热流体仿真软件)是西门子旗下专业的一维热流体系统仿真平台，专注于各类复杂管道网络的流体动力学与传热分析，提供数据管理与协作功能，支持多人同时在一个项目中分模块建模，并通过版本对比跟踪设计变更历史。

Simcenter Flomaster通用安装教程

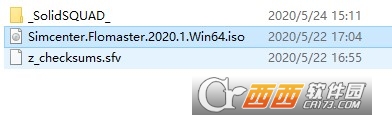

1、下载解压，得到Siemens Simcenter Flomaster 2020镜像文件和_SolidSQUAD_激活文件夹

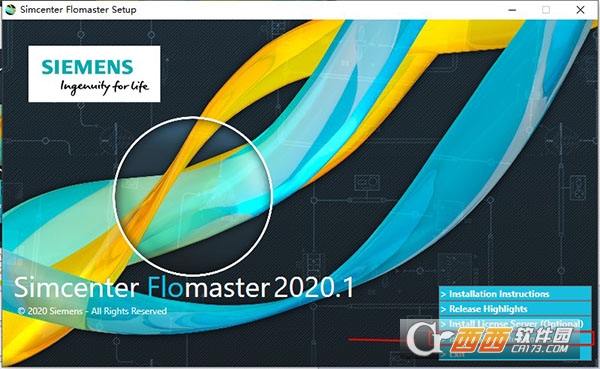

2、用解压工具WinRAR或是win10系统加载镜像，点击Flomaster Setup.exe，选择Install Simcenter Flomaster开始安装

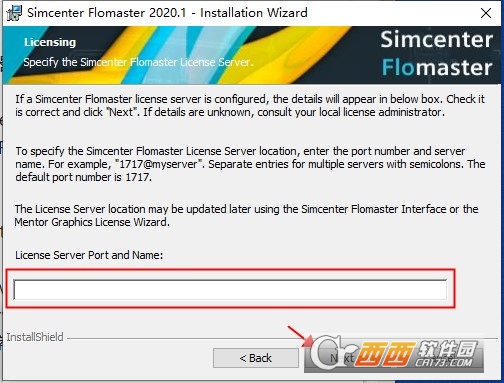

3、许可页面，不要输入Server Port和name

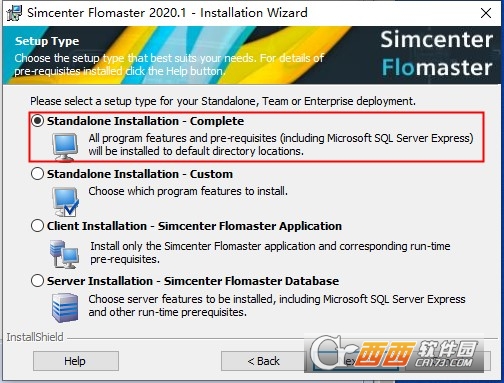

4、选择软件安装类型Standlone Installation

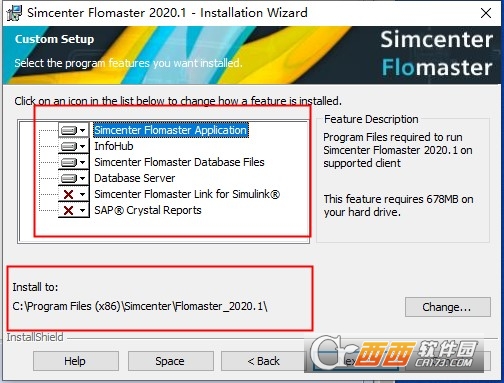

5、选择需要安装的组件，点击Change可自行更换软件安装目录，默认即可

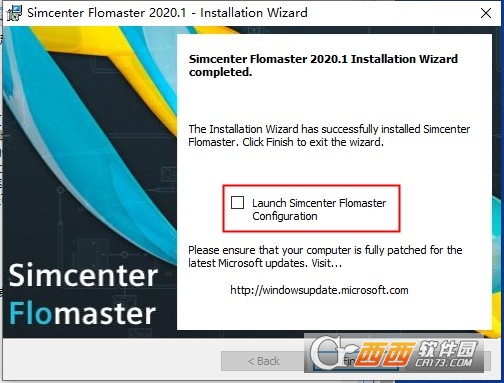

6、安装成功，点击Finish退出软件安装向导

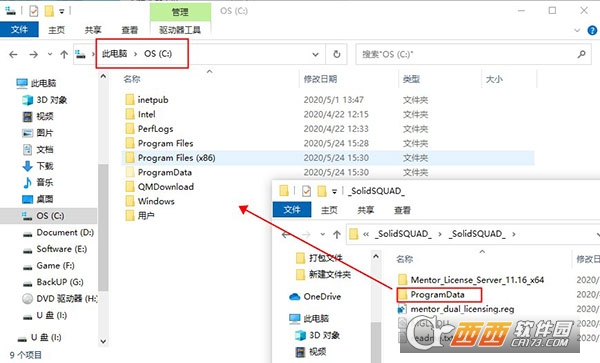

7、先不要运行软件，复制ProgramData到C盘根目录下合并文件夹

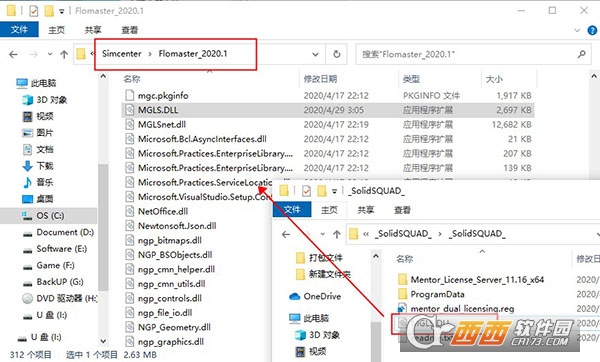

8、将MGLS.DLL复制到软件安装目录下替换原文件

默认路径：C:\Program Files (x86)\Simcenter\Flomaster_2020.1

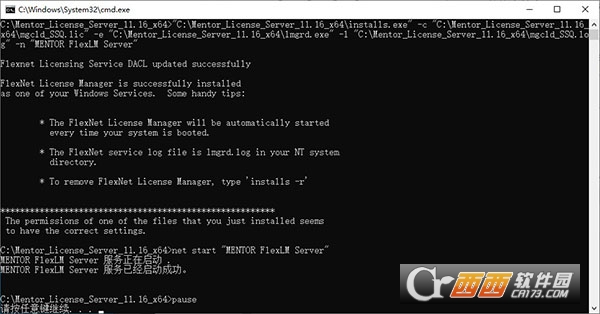

9、将文件夹“ Mentor_License_Server_11.16_x64”复制到计算机根目录下，然后以管理员运行server_install.bat等待安装服务

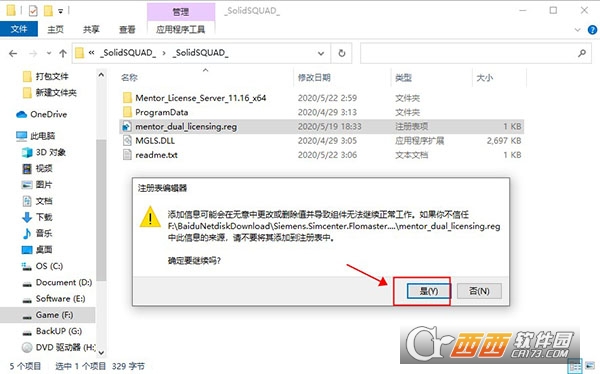

10、最后双击运行mentor_local_licensing.reg导入注册表

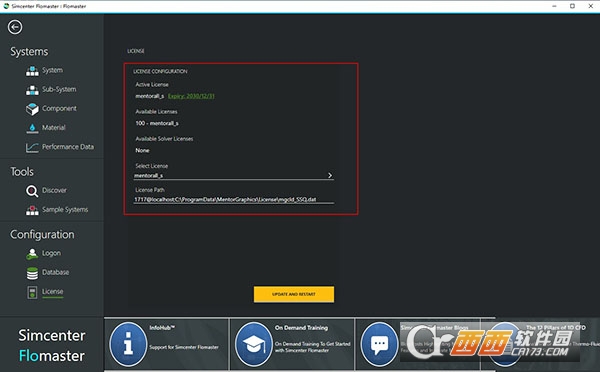

11、重启电脑后，Siemens Simcenter Flomaster 2020成功激活

Simcenter Flomaster亮点功能

1、丰富的元件库

内置泵、阀、换热器、管道、弯头、三通、节流孔、储罐、蓄能器等数百种标准化元件，每种元件均包含基于实验数据的阻力特性曲线和热力学模型。

2、稳态与瞬态双求解模式

支持稳态求解用于设计点校核和管网平衡计算，支持瞬态求解用于模拟水泵启停、阀门快速关闭、管路充排等过程，输出压力波传播和流量变化曲线。

3、不可压缩与可压缩流体统一建模

同一模型中可同时包含液体管路（水、油）和气体管路（空气、蒸汽、天然气），求解器自动处理相态变化和密度修正。

4、两相流和空化模型

内置均相两相流模型和空化模型，可模拟管路内因压力低于饱和蒸汽压而出现的气泡生成与溃灭过程，预测空蚀风险区域。

5、参数化尺寸优化

可将管道内径、壁厚、阀门开度等参数设为变量，运行设计点扫描，系统自动搜索满足压力降或流量分配要求的最优尺寸组合。

6、与CAD/CAE工具数据交换

支持导入Excel格式的管网节点坐标表快速生成管路拓扑，支持将仿真结果导出为CSV或文本文件，供MATLAB、Excel或其他后处理工具使用。

7、数据管理与协作

提供项目级别的数据库管理功能，多个工程师可同时访问同一项目中的不同子系统，系统自动合并修改并标记版本变更。

Simcenter Flomaster怎么导出数据

一、稳态/瞬态结果导出（CSV格式，常用）

完成仿真计算后，点击顶部菜单栏Import/Export。

根据仿真类型选择：SteadyStateResultExport（稳态）或TransientResultExport（瞬态）。

在弹出窗口中选择ResultSet（结果集），勾选需要导出的组件/节点。

选择需导出的参数（如流量、压力、温度、压降等），点击ExporttoCSV，设置保存路径即可。

二、模型导出（FMU，用于联合仿真）

完成网络建模与验证后，点击File→Export→FMU。

设置FMU名称（建议英文，避免报错），选择导出路径。

配置输入/输出参数（如泵转速、流量信号），点击Export生成FMU文件。

（2504版本）支持无许可FMU导出，可在未安装Flomaster的设备上运行。

三、图片/报告导出

后处理界面中，选中云图、曲线或模型图，右键选择Export→Image，保存为PNG/JPG格式。

点击Report→GenerateReport，自动生成包含模型、结果、图表的标准化报告，支持导出为Word/PDF。

Simcenter Flomaster怎么使用

1.启动软件与新建项目

双击桌面图标启动Flomaster，在Launchpad界面选择许可类型，点击NewNetwork新建网络模型。

右键重命名模型（如“供水管道系统”），进入主建模界面。

2.搭建管道网络

左侧**ComponentCatalog（元件库）**中，拖拽所需组件（压力源、管道、阀门、泵、水箱等）到建模区域。

点击组件连接点，绘制连接线，确保流向正确，完成网络拓扑搭建。

双击组件，设置参数：

管道：管径、长度、粗糙度、材料。

泵：扬程-流量曲线、效率、转速。

阀门：开度、阻力系数、流量特性。

3.定义边界条件与仿真设置

点击BoundaryConditions，设置入口压力/流量、出口压力、环境温度等。

点击Analysis→SolverSettings，选择仿真类型（稳态/瞬态），设置收敛标准与迭代步数。

瞬态仿真需设置时间步长与总仿真时间，确保覆盖关键动态过程。

4.运行仿真与结果查看

点击Solve→Run启动计算，等待仿真完成（进度条显示）。

结果查看：

云图：Results→SurfacePlot，查看压力、温度分布。

曲线：Results→CurvePlot，绘制流量、压力随时间变化曲线。

数据：通过ResultExport导出CSV数据，用于分析与报告。

5.模型优化与保存

基于仿真结果，调整组件参数（如管径、阀门开度），重新仿真迭代优化。

点击File→Save保存模型（.fmw格式），支持后续修改与复用。
