EPLAN Electric P8 2.9 SP1中文激活版

EPLAN Electric P8 2.9 SP1中文激活版是面向工业电气与自动化领域的专业级CAE设计平台，以智能化、标准化的设计体系，实现从预设计到施工文档的无缝集成。宏变量技术和逆向工程能力的加入，使得标准化电路的复用变得像拖拽图标一样简单！

EPLAN Electric P8 2.9安装教程

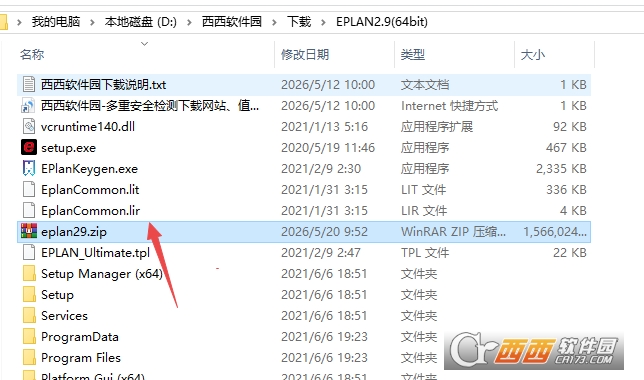

1.下载完成后，鼠标右击【EPLAN2.9(64bit)】压缩包，选择【解压到当前文件夹】

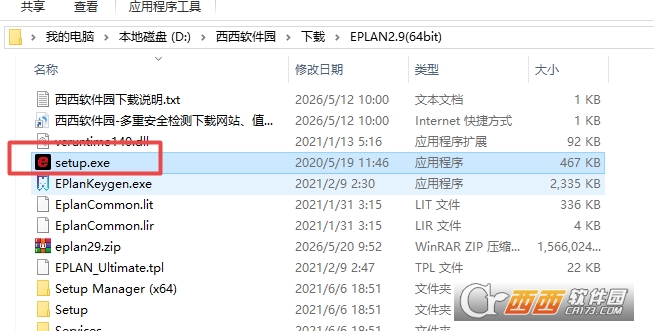

2.打开解压后的文件夹，鼠标右击【setup】选择【以管理员身份运行】

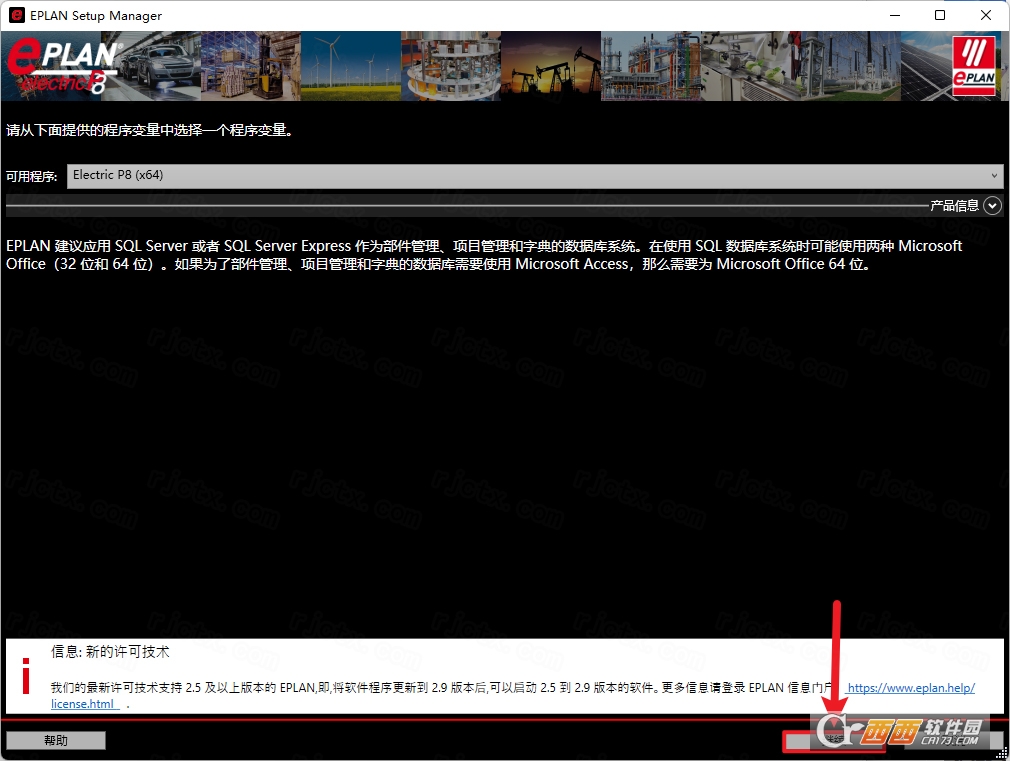

3.点击【继续】

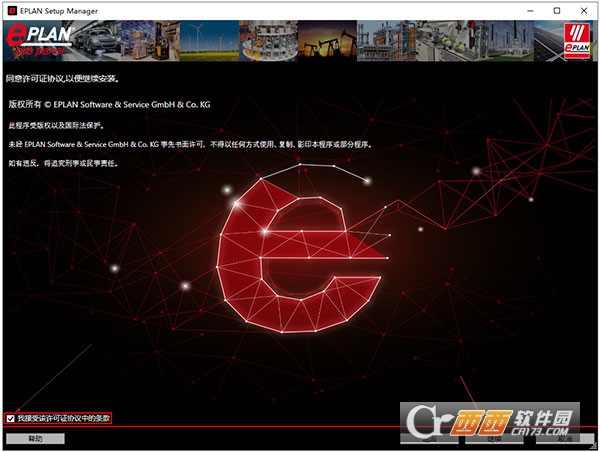

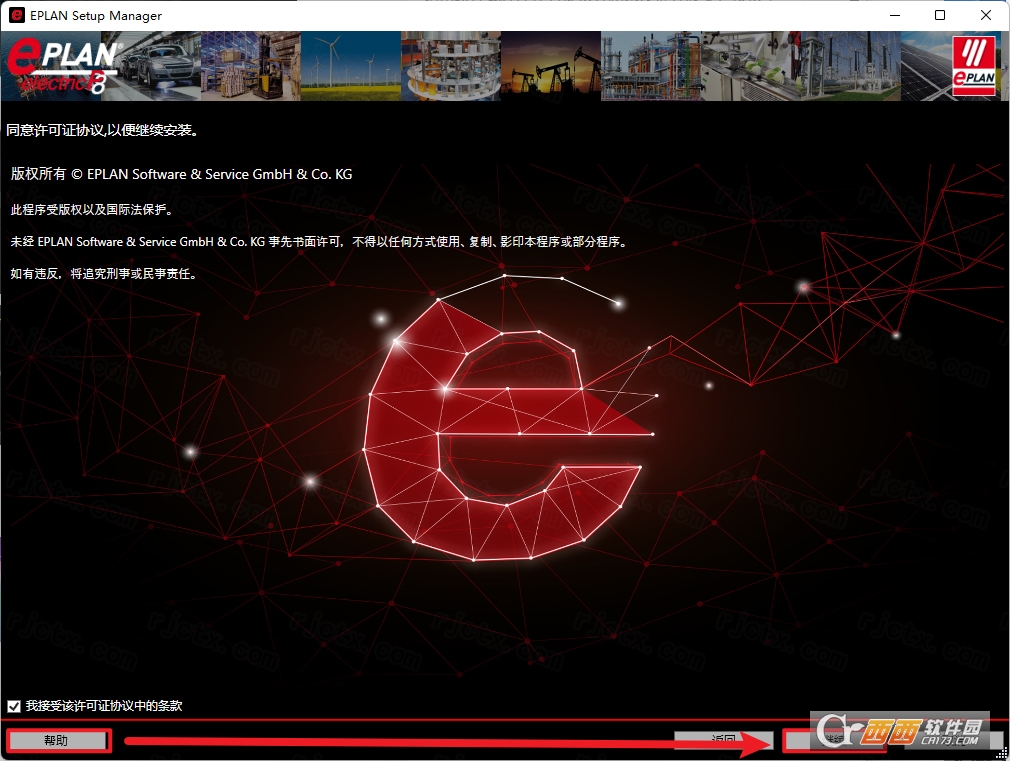

4.勾选【我接受许可协议……】，点击【继续】

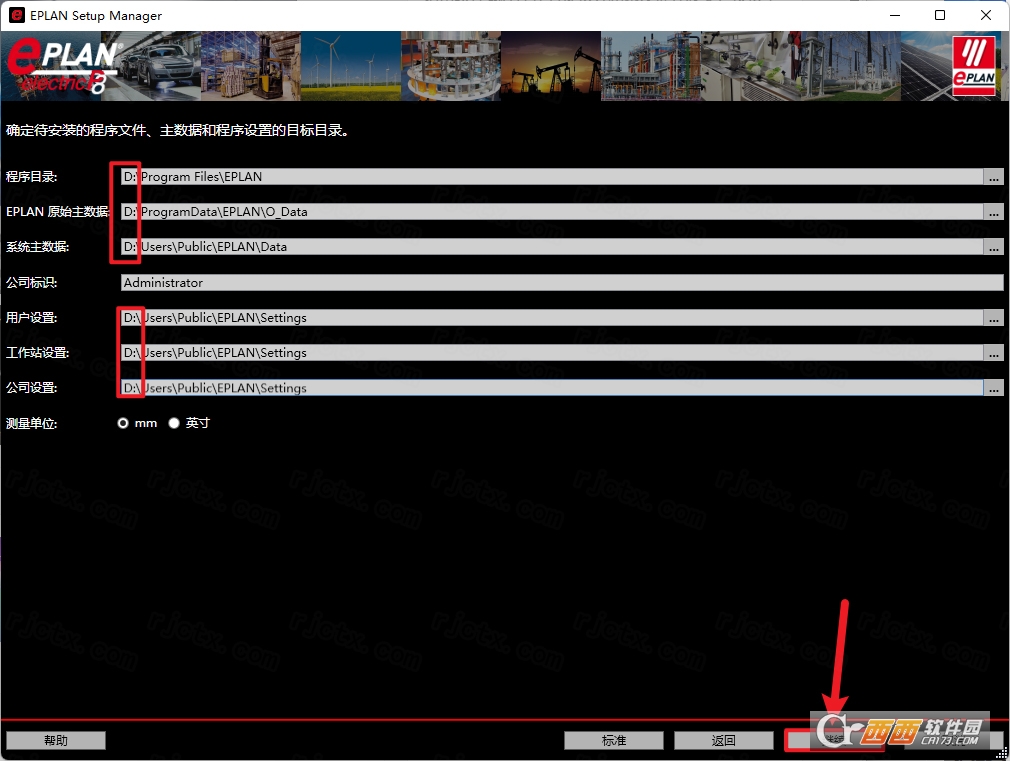

5.依次修改路径地址中的首字符C可更改安装位置（如：将C改为D表示安装到D盘），点击【继续】

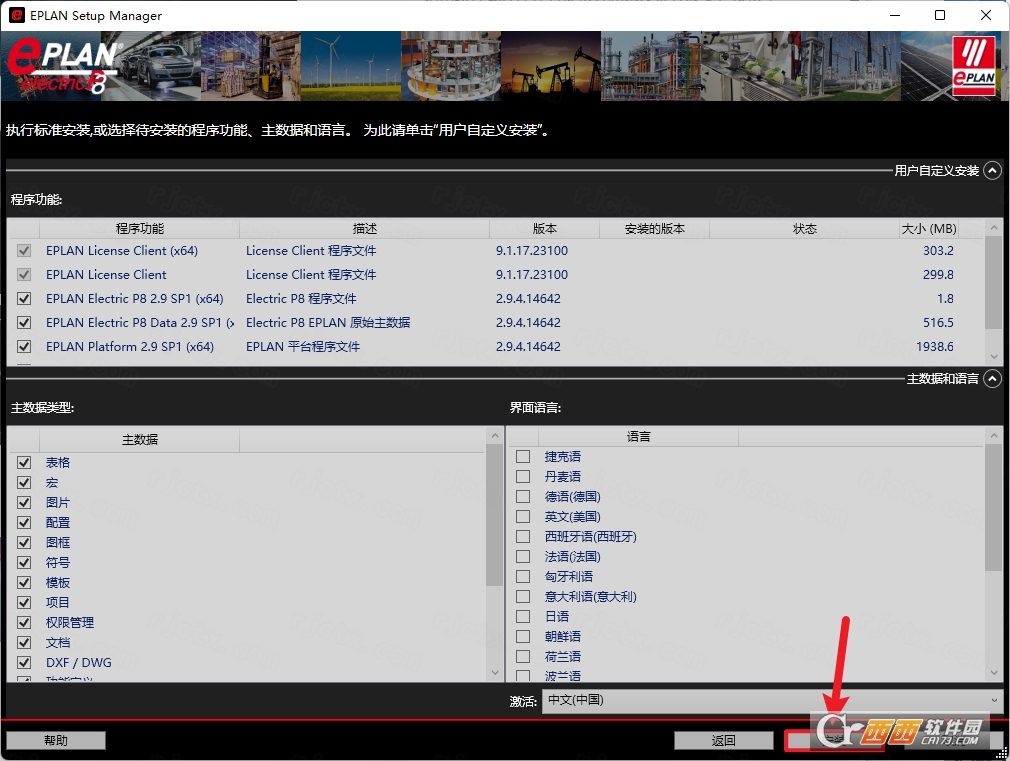

6.点击【安装】

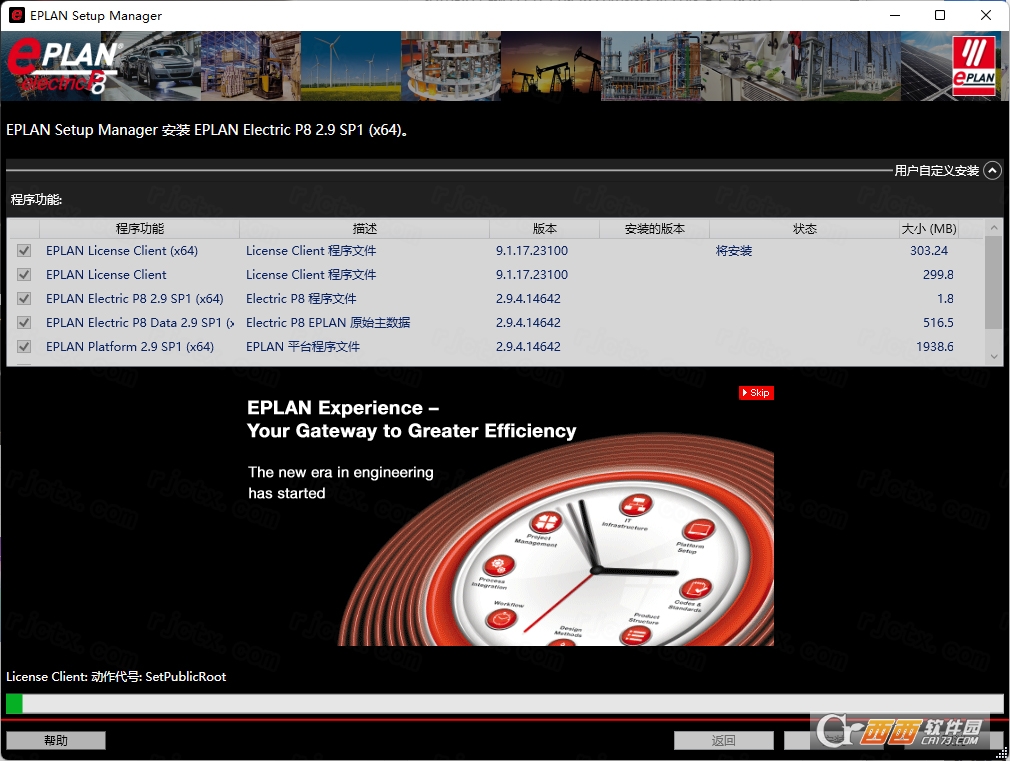

7.软件安装中…

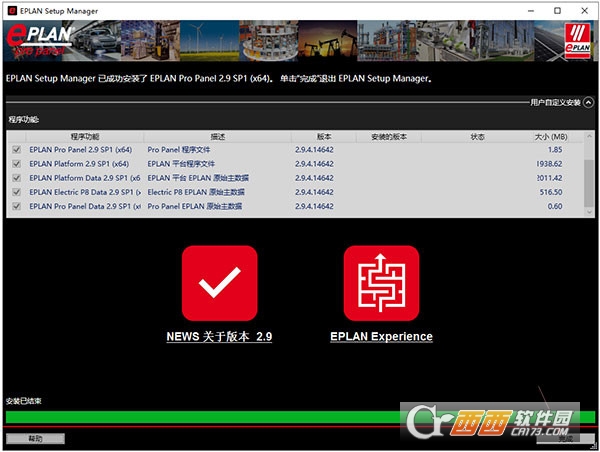

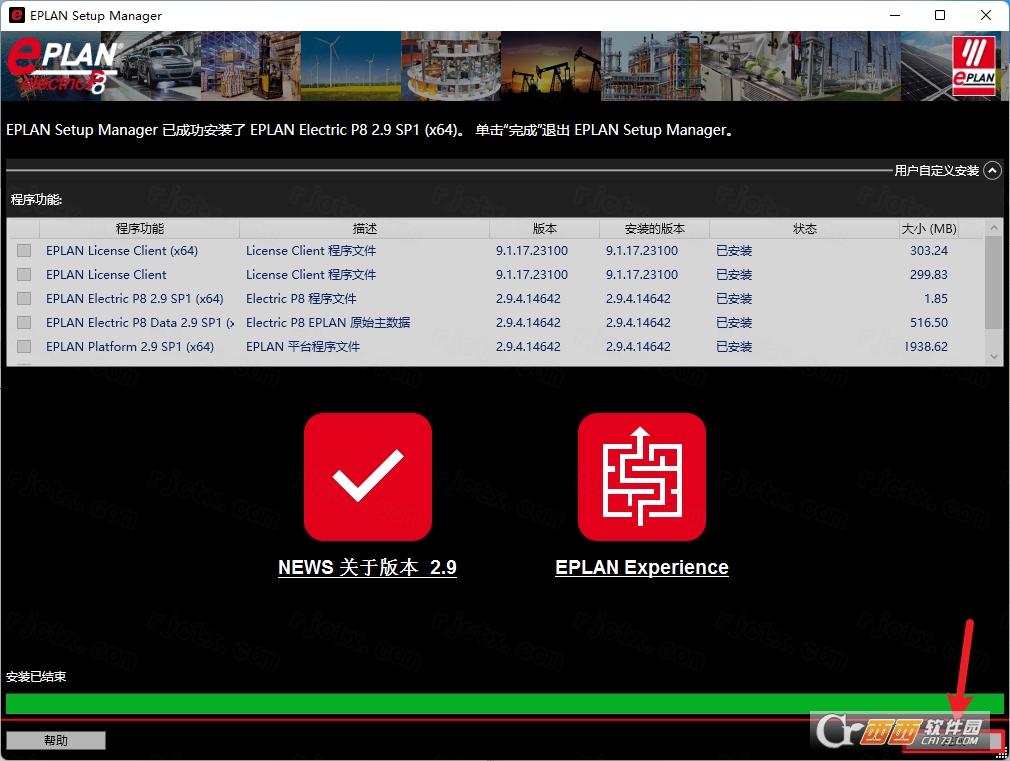

8.点击【完成】

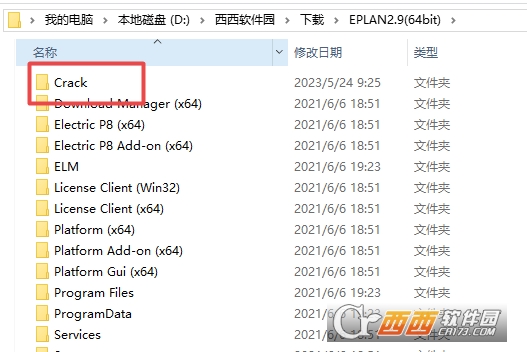

9.打开安装包解压后的文件夹，双击打开【Crack】文件夹

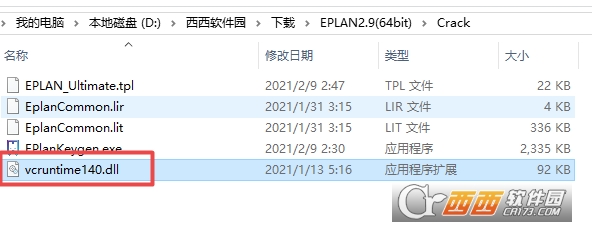

10.鼠标右击【vcruntime140】选择【复制】

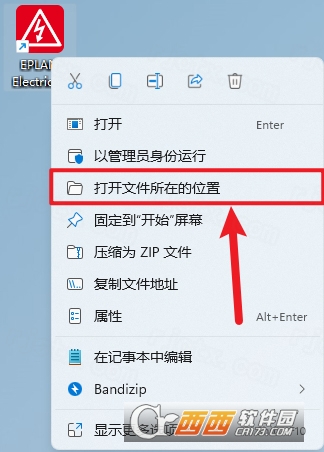

11.鼠标右击桌面【EPLAN Electric P8 2.9 SP1 (x64)】图标选择【打开文件所在的位置】

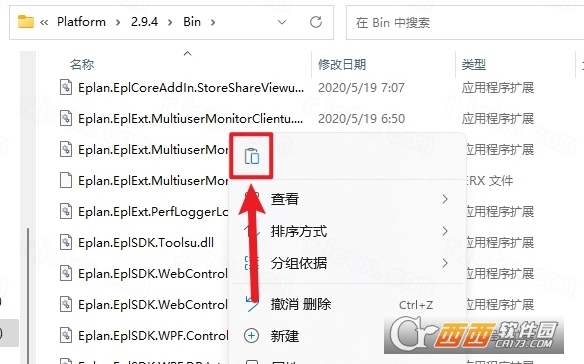

12.在空白处，鼠标右击选择【粘贴】

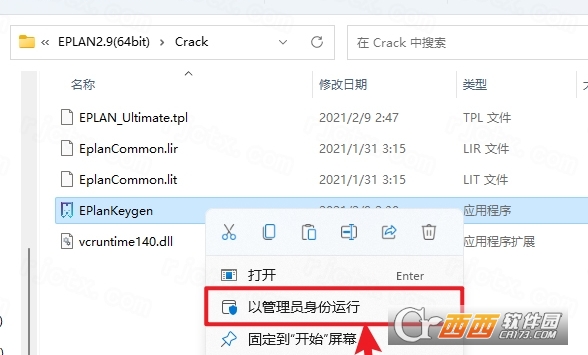

13.回到安装包解压后的文件夹里的【Crack】文件夹，鼠标右击【EPlanKeygen】选择【以管理员身份运行】

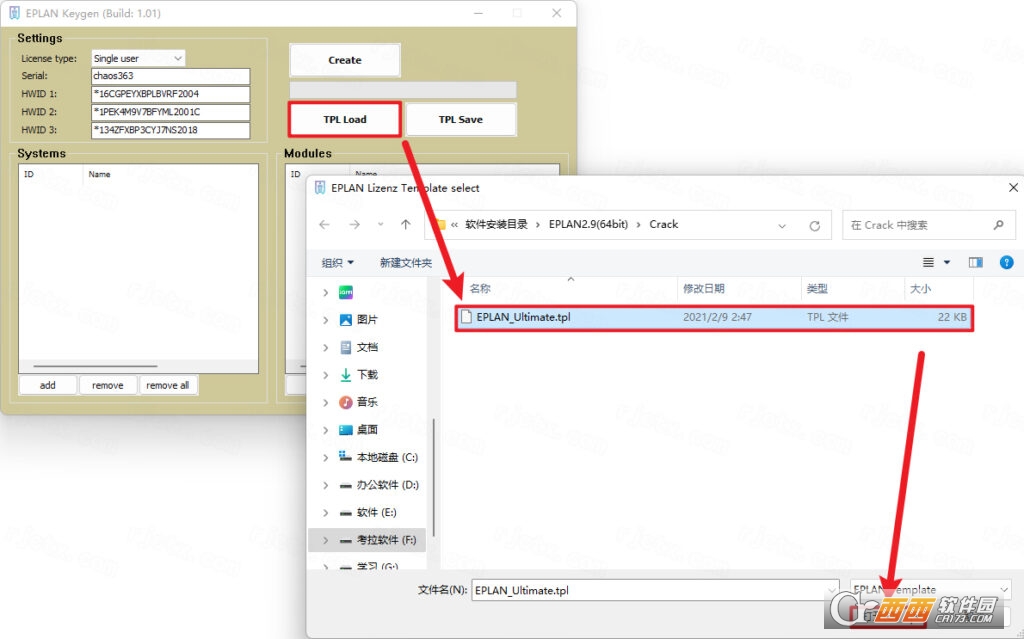

14.点击【TPL load】选择【EPLAN_Ultimate.tpl】，点击【打开】

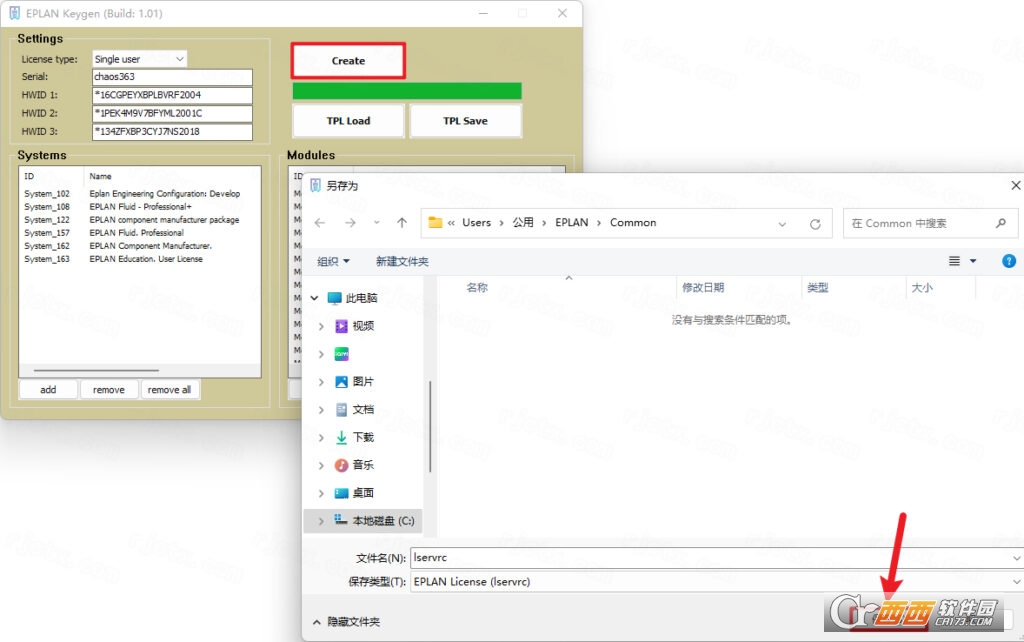

15.点击【Create】，点击【保存】

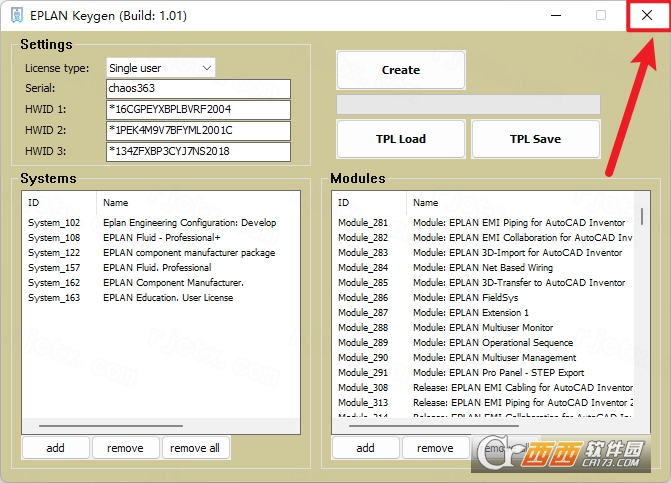

16.按右上角的【X】关闭界面

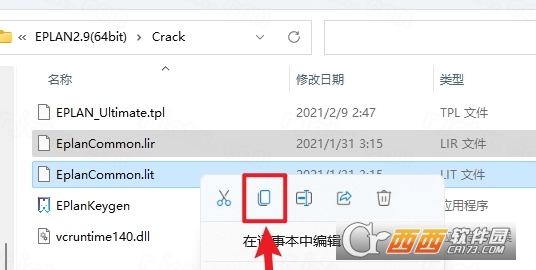

17.继续打开安装包解压后的文件夹里的【Crack】文件夹，选中【eplancomm.lir】和【 eplancomm,lit 】，鼠标右击选择【复制】

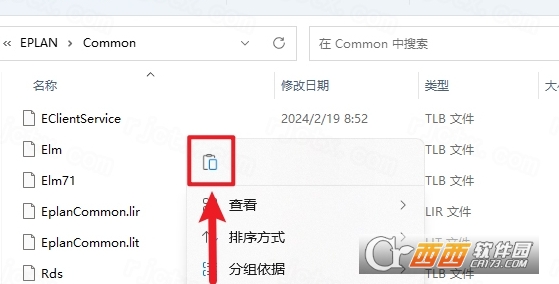

18.打开路径：C:\ProgramData\EPLAN\Common，鼠标右击选择【粘贴】

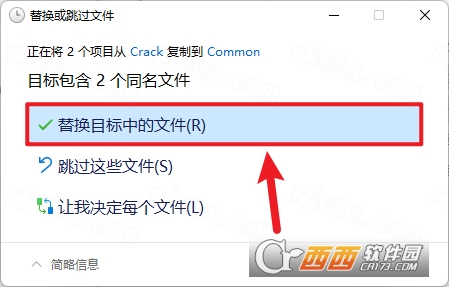

19.点击【替换目标中的文件】

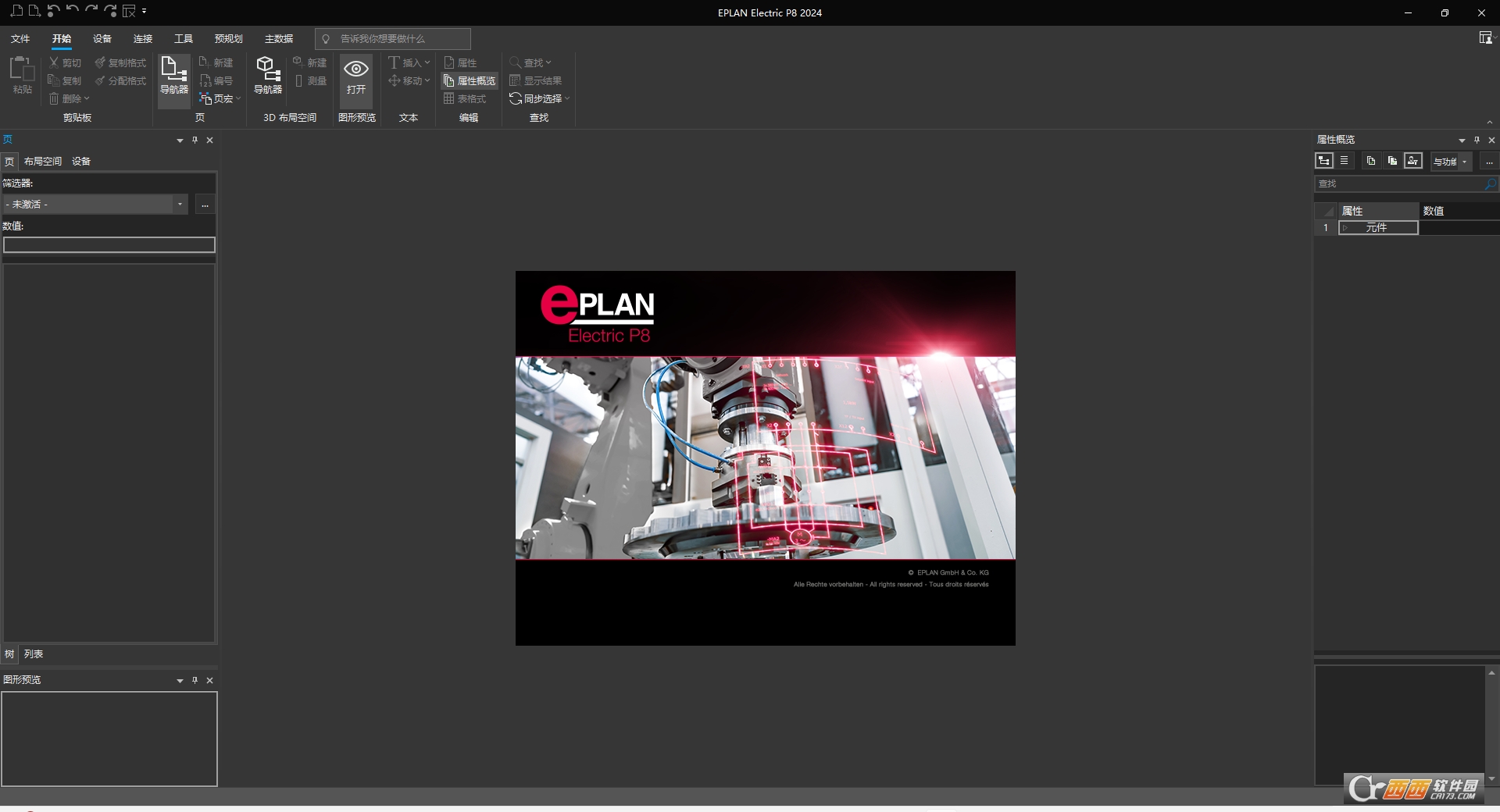

20.双击桌面【EPLAN Electric P8 2.9 SP1 (x64)】图标启动软件

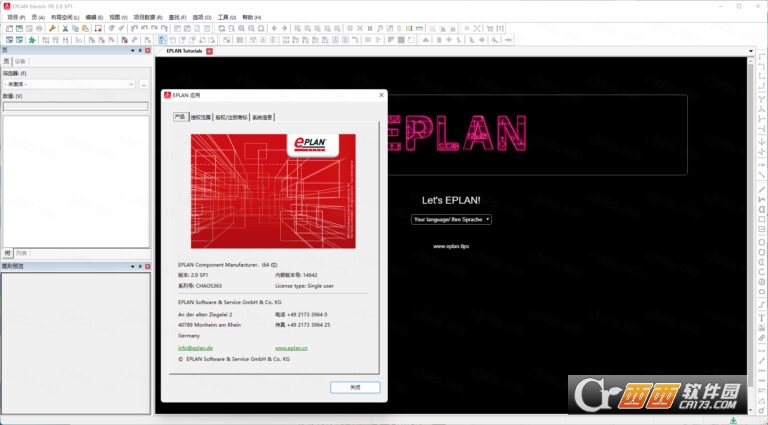

21.安装完成

EPLAN Electric P8 2.9主要功能

跨专业协同设计

通过EPLANPlatform平台，电气、流体、仪表、控制等不同专业可在同一项目数据库中并行工作，数据实时互通，避免因图纸版本不一致导致的返工。

对象导向的图形编辑

每个元件（接触器、端子、PLC模块）均为独立对象，包含电气符号、部件号、技术参数、安装位置等属性，修改一处，全项目同步更新。

宏变量与模块化设计

将标准电路（如星三角启动、变频器控制）保存为宏，通过变量定义（如不同功率的电机参数），实现一套宏驱动多种规格的快速出图。

自动化报表生成

一键生成端子图表、电缆图表、设备清单、接线图、端口连接图等工程必需文档，支持自定义报表模板和导出为Excel/PDF。

多接口数据交换

支持ODBC、XML、Excel、文本文件等接口，可与ERP、PDM、PLM系统双向同步部件数据和项目结构，确保采购与设计的物料信息一致。

逆向工程与设计变更

支持从已有的DWG/DXF文件反向生成EPLAN项目，或在项目后期快速调整设备型号，系统自动重算导线截面、熔断器选型等关联参数。

面向图形与面向对象的灵活切换

既可采用类似CAD的纯绘图模式快速出草图，也可切换到对象模式进行严格的电气逻辑设计，适应不同阶段的设计需求。

PCT（PropanelComponentTerminal）直连

与EPLANProPanel三维柜体设计工具直接集成，原理图中的元件和端子可一键映射到三维安装板布局，自动生成开孔尺寸和布线路径。

EPLAN Electric P8 2.9电气绘制图怎么用

1.新建项目与页面设置

打开软件，点击项目→新建，选择IEC/GB标准模板，输入项目名称，创建项目。

右键页导航器，新建页面，页类型选多线原理图（交互式），填写页描述（如“主电路”）。

2.插入电气元件

点击右侧插入中心→符号，或按S键搜索元件（如断路器、接触器、隔离开关）。

选择符号（如IEC标准隔离开关QS），拖拽至绘图区，按Tab键旋转方向，放置后双击编辑属性。

填写设备标识（如QS1）、型号、连接点代号，关联部件库数据，确保后续生成报表完整。

3.绘制连接线与自动布线

点击绘图→连接线，点击元件连接点，自动生成正交/斜向连线。

跨页连接：放置页连接点，设置相同电位名，软件自动建立逻辑关联，生成交叉引用。

自动线号：点击项目数据→连接→编号→放置，设置编号规则，一键生成线号。

4.编辑与校验

元件操作：选中元件，Ctrl+Z撤回，Delete删除，Ctrl+R旋转。

项目校验：点击工具→检查项目，自动检测连接错误、标识重复等问题并提示修正。

EPLAN Electric P8 2.9变电站主接线图怎么用

选用合适的符号与图框：在主接线图中，通常会用到断路器、隔离开关、变压器、母线等高压电气设备符号。你可以在符号库中筛选出符合GB或IEC标准的高压符号。如果软件自带的符号库不够全面，也可以通过EPLANDataPortal下载各大厂商提供的真实部件宏。

利用宏加速布局：变电站的进线柜、出线柜、母联柜等往往具有相似的拓扑结构。你可以将这些典型的柜型回路预先绘制好并保存为“窗口宏”。在绘制新图纸时，直接将对应的宏拖入图中，并根据实际电压等级和参数修改变量，从而避免重复劳动。

区分一次与二次设计：虽然EPLAN擅长处理复杂的二次控制回路，但在绘制主接线图时，重点应放在一次设备的连接关系、母线走向以及电压等级的标注上。你可以利用软件的图层管理功能，将一次回路与后续的二次控制回路在视觉上清晰区分，确保图纸的专业性和可读性。
