Geomagic Design X 2024中文激活版

Geomagic Design X 2024中文激活版是一款专业级逆向工程CAD系统，专注于将三维扫描点云与面片数据转化为可编辑、参数化的高质量实体模型，适配各类预算与项目规模，独立网格操作与边界曲线提取方面进行了多项实用优化，显著提升了逆向建模的稳定性与灵活性。

Geomagic Design X 2024安装激活教程

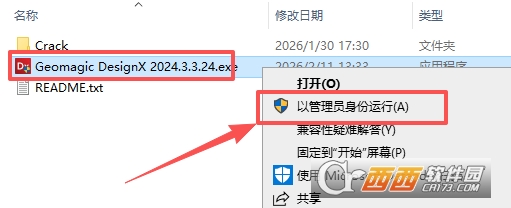

1、在本站下载并挤压，右键【Geomagic DesignX 2024.3.3.24.exe】，以管理员身份运行；

2、选择语言为中文（简体），点击“确定”；

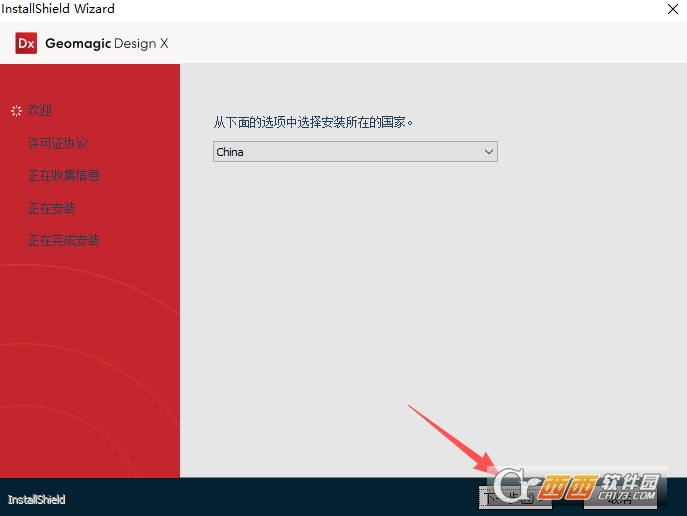

3、选择国家，点击“下一步”；

4、进入安装向导，点击“下一步”；

5、勾选【我同意此许可证协议的条款】，点击“下一步”；

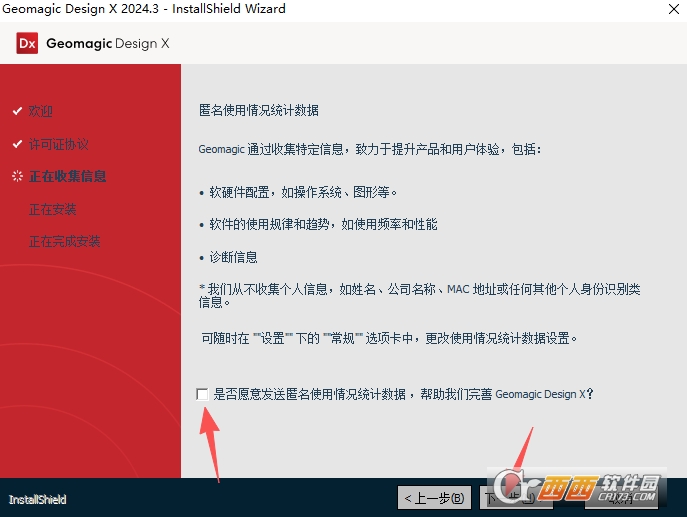

6、去除勾选【是否愿意发送匿名使用情况统计数据】，点击“下一步”；

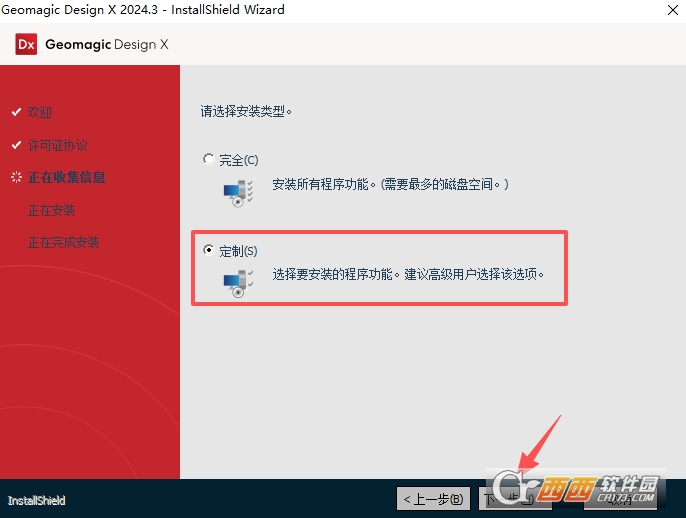

7、勾选【定制】，点击“下一步”；

8、选择软件安装位置，点击“下一步”；

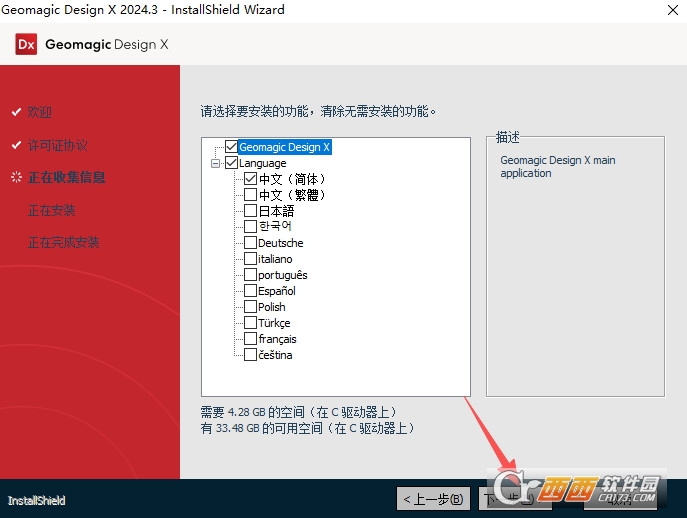

9、选择需要安装的功能，点击“下一步”；

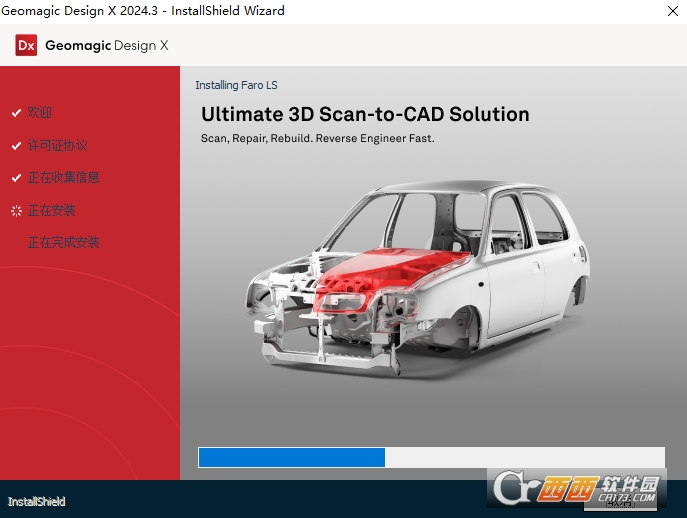

10、软件安装中；

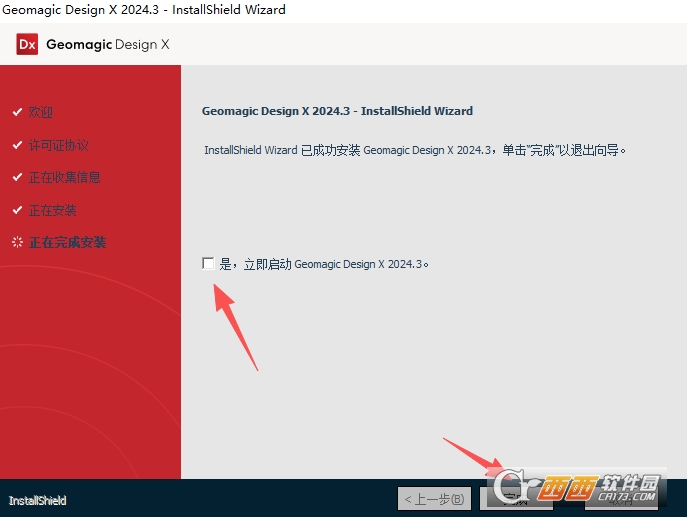

11、安装完成，先不要运行软件；

12、将Crack文件夹下的激活补丁复制到安装目录下，点击“替换目标中的文件”，默认路径【C:\Program Files\Geomagic\Geomagic Design X 2024.3\Bin】；

13、至此，软件安装激活完成，打开软件即可免费无限制使用！

geomagic design x 2024模型材质是什么

在GeomagicDesignX2024中，“模型材质”这个概念通常包含两个层面的含义：一是软件中用于辅助视觉识别的显示材质，二是逆向工程最终输出的实体材料属性。

显示材质（视觉辅助）

DesignX本身是一个几何建模软件，而非渲染软件，因此它不具备像KeyShot或3dsMax那样复杂的物理材质库（如真实的金属拉丝、木材纹理等）。

颜色标记：软件主要通过颜色来区分不同的几何特征。例如，在“领域”划分阶段，软件会自动将平面显示为蓝色，圆柱面显示为绿色，球面显示为红色等。用户可以通过“颜色标记”功能手动更改特定面片区域的颜色，以便于在复杂的模型中快速识别不同的结构区域。

显示模式：用户可以在“着色”、“线框”、“透明度”等显示模式间切换，但这只是为了方便观察网格质量，不代表真实的物理材质。

实体材料属性（工程数据）

当您将逆向完成的模型导出为CAD格式（如STEP,IGES,XT）后，材质信息取决于您导入的目标CAD软件（如SolidWorks,NX,Creo）。

无默认材质：从DesignX导出的模型通常是“中性”的几何体，不包含特定的材料属性（如钢、铝）。

赋予材质：您需要在目标CAD软件中打开模型，然后在属性栏中为其指定具体的材料（如6061铝合金），以便进行质量计算或有限元分析。

扫描数据颜色

如果是处理带有纹理的彩色扫描数据（如手持式扫描仪采集的数据），DesignX可以保留并显示扫描时的顶点颜色，这能真实反映物体表面的外观颜色，但这属于纹理映射，而非PBR物理材质。

geomagic design x 2024亮点功能

选择性铺面（SelectiveSurfacing）

在2024版本中，可仅针对网格中的特定区域（由曲线或网格选择定义）进行曲面拟合，避免对无需修改的区域重复建模。

展开/展平/重新展开工具（Unwrap/Flatten/Re-wrap）

针对旋转或扭曲类零件（如叶轮、螺旋桨），先将3D扫描数据展平到2D域，在展平状态下重建特征，再重新包裹回原始形状，大幅简化复杂曲面建模流程。

新功能预览工具（PreviewFeatureforMaintenanceProgram）

面向有效维护客户，提前体验仍在开发中的功能并提供反馈。

增强的文件导入

改进对STL、OBJ、PLY、3MF等常见扫描格式的读取速度与数据完整性。

独立网格功能（StandaloneMesh）

允许在不激活面片模型的情况下单独处理网格对象，提高大数据的操作响应速度。

增强的提取边界曲线（ExtractBoundaryCurves）

从网格的边界或特征棱边自动生成高质量3D曲线，用于后续放样或扫掠特征。

旋转零件建模工作流优化

针对轴对称或旋转扫描件，提供了更智能的参考平面与轴线对齐工具。

自动实体提取

对于棱柱类、圆柱类简单几何特征，可一键识别并转换为参数化特征（孔、凸台、平面、圆柱面）。

geomagic design x 2024怎么改变圆角方向

方法1：圆角命令“反向”选项（实体圆角）

点击顶部菜单栏模型→圆角，选择需要倒圆角的两条边或两个面。

在弹出的圆角参数面板中，勾选反向（Reverse）选项（2024版本新增）。

输入圆角半径，预览方向无误后点击确定，完成反向圆角创建。

方法2：回转向导反向剪切（回转类圆角）

进入回转向导（RevolutionWizard），选择回转轮廓与旋转轴。

在“实体剪切”设置中，勾选反向（Reverse），反转切割方向。

预览回转效果，确认圆角/沟槽方向符合需求后，完成回转建模。

方法3：编辑特征方向（已创建圆角）

在模型树中找到已创建的圆角特征，右键选择编辑定义。

在参数面板中，切换反向开关，实时预览方向变化。

点击确定保存修改，完成圆角方向调整。
