Antenna Magus 2024中文免费版

Antenna Magus 2024中文免费版是达索系统旗下SIMULIA品牌推出的专业级天线设计与建模工具，覆盖常见及专用天线类型，支持快速完成初始尺寸计算、性能评估以及设计可行性验证，极大地缩短了研发周期，让工程师能够将宝贵的精力集中在系统级的创新与优化上！

Antenna Magus 2024通用安装教程示例

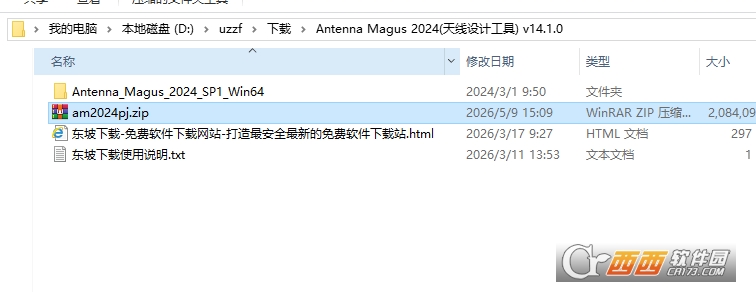

1、从本站下载解压后即可得到Antenna Magus 源程序和补丁文件

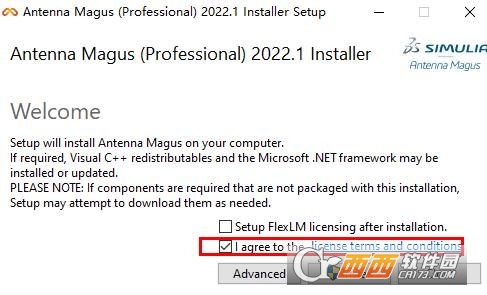

2、双击“AntennaMagus(Professional).exe”运行，取消Setup FLEXLM licensing，接受安装许可协议，点击Install

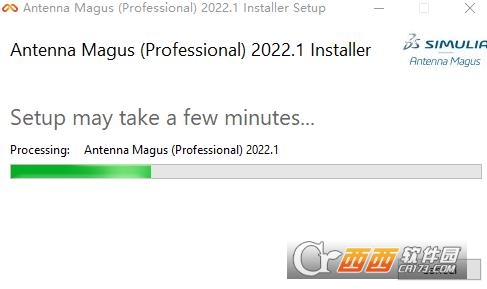

3、耐心等待软件安装完成后，暂不运行，直接退出

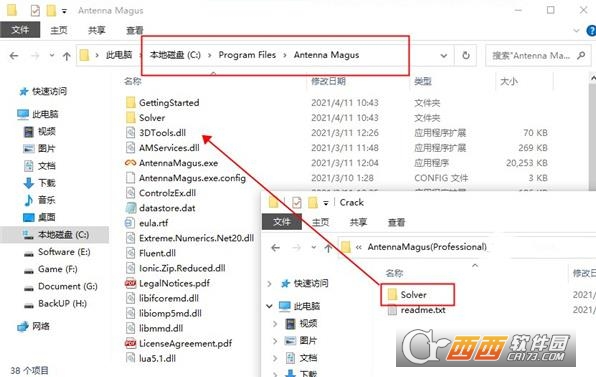

4、接着打开Crack夹，将Solver破解文件夹复制到软件安装目录替换原文件默认替换目录为【C:\Program Files\Antenna Magus】

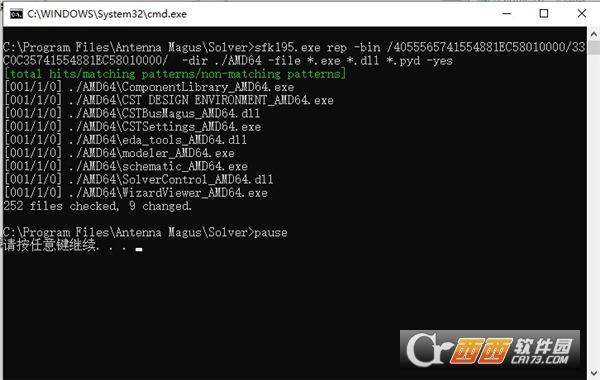

5、然后，在目录中以管理员身份运行“AntennaMagus2020_Patcher.bat”耐心等待，直到出现成功启动服务，按任意键退出命令路径为：【C:\Program Files\Antenna Magus\Solver\AntennaMagus2021_Patcher.bat”】

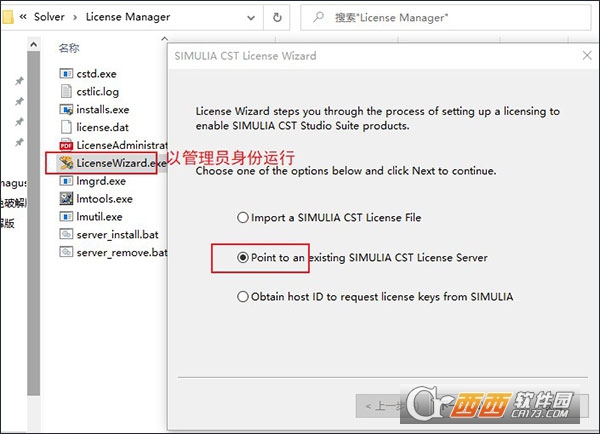

6、接着继续在此目录中，以管理员身份运行"LicenseWizard.exe"程序，选择Point to existing SIMULIA CST... 进行下一步；

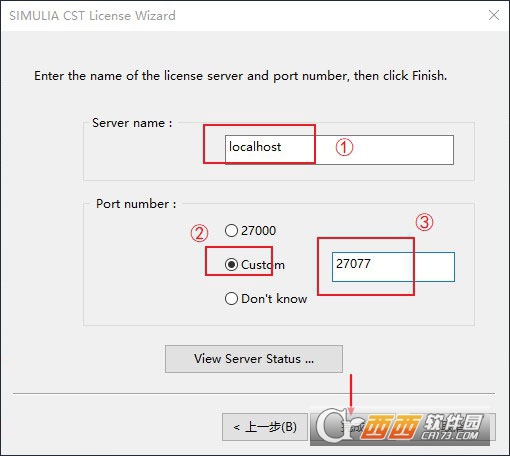

7、依次输入以下信息：

Server name: localhost

Port number > Custom

Port number: 27077

输入之后，点击完成即可

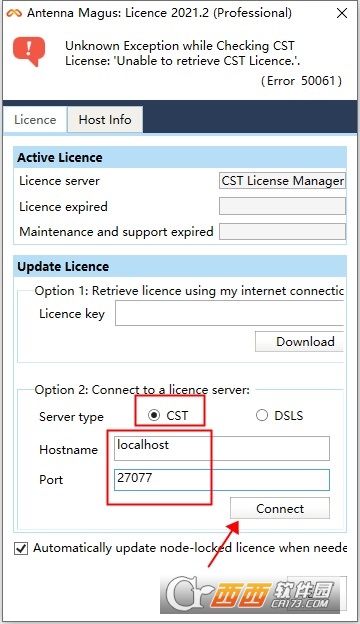

8、如果出现以下窗口，如图所示，勾选如下选项并进行填写，点击Connect即可

Hostname： localhost

Port： 27077

9、至此，Antenna Magus即为安装激活成功，所有功能可无限制免费使用！

Antenna Magus 2024亮点功能

350+天线类型数据库

包含贴片、偶极子、喇叭、螺旋、缝隙、反射面天线等，覆盖频段从HF到毫米波。

CSTStudioSuite?无缝导出

一键生成CST可识别的仿真项目，包括几何、材料、激励及端口设置，无需手动重建。

设计向导与自动计算

输入中心频率、增益、轴比等关键指标，软件自动计算天线初始几何尺寸。

性能曲线预览

在建模前即可查看预期增益、方向图、驻波比、效率等曲线，便于快速方案对比。

参数化几何输出

导出的模型保留参数定义，可在CST中继续优化关键尺寸。

天线阵列综合工具

支持线阵、矩形阵、圆形阵等多种布阵方式，可设置单元间距、幅度/相位加权。

滤波器与馈电网络辅助设计

提供匹配网络、功分器等配套元件的初始设计建议。

多格式几何导出

不仅支持CST，也可导出SAT、STEP等通用机械格式，用于结构集成。

Antenna Magus 2024圆极化喇叭天线怎么设计

以设计一个圆极化（CP）喇叭天线为例，通常采用方形或圆形喇叭+极化器或双馈圆极化喇叭的方式。在AntennaMagus中的通用流程如下：

步骤1：筛选天线类型

打开AntennaMagus，进入AntennaLibrary。

在搜索栏输入“CircularPolarizationHorn”或依次查找：

HornAntennas→CircularPolarizedHorn。

步骤2：进入设计向导

选中目标类型后点击Design。

设置设计要求：

中心频率（例如5.8GHz）

增益目标（例如12dBi）

轴比目标（例如<3dB）

输入端口阻抗（通常50Ω）

步骤3：自动计算尺寸

软件根据算法生成喇叭口径、长度、馈电波导尺寸以及极化器结构（如介质片或阶梯波导）。

显示预期性能：轴比、3dB波束宽度、增益随频率变化曲线。

步骤4：验证与调整

在Performance面板中查看轴比带宽。若不满足，可手动约束口径尺寸或长度，重新计算。

使用ParametricStudy扫描关键变量（如极化器深度）。

步骤5：导出到CST

点击Export→CSTStudioSuite。

在CST中进行全波仿真，验证轴比与方向图。

若需要实物制造，可以从AntennaMagus生成包含详细尺寸的PDF报告。

注：具体天线类型名称以软件实际库为准；部分圆极化喇叭可能需要后级增加圆极化器，软件会生成完整几何。

Antenna Magus 2024怎么设计天线阵列

AntennaMagus提供ArraySynthesis工具，支持基于单元天线的阵列快速设计。

基本流程：

1.选择或设计单元天线

先从库中选择一种单元天线并完成单天线设计（如微带贴片或偶极子）。

确保该单元已完成性能验证并保存为项目。

2.进入阵列综合模块

主菜单选择Tools→ArraySynthesis。

在弹出的窗口中选择新建阵列。

3.配置阵列布局类型

线阵：单元数、单元间距（通常0.5λ~0.8λ）。

矩形阵：沿X/Y方向的单元数及间距。

圆形阵：半径与单元数量。

自定义几何：手动输入每个单元的(x,y)坐标。

4.设置激励幅相

均匀分布：所有单元等幅同相。

Taylor/Chebyshev加权：降低副瓣电平。

波束扫描：设置渐进相移，指向指定角度。

幅度锥削：例如从中心到边缘递减。

5.预览阵列性能

软件快速计算阵列因子、组合方向图、副瓣电平、3dB波束宽度。

可叠加单元天线的真实方向图（非各向同性单元）。

6.导出到CST

点击ExporttoCST。

选择导出类型：

无耦合模型：仅复制N个单元几何及理想馈电分配。

带连接结构：包含功分网络或馈电波导模型（简略版）。

7.在CST中完善

导入后将单元替换为全波模型，并考虑互耦效应。

添加实际馈电网络并全波仿真。

常见注意点：

阵列间距过大会产生栅瓣，过小会增强互耦，建议初始间距为0.6λ~0.7λ。

如需低副瓣，使用Dolph-Chebyshev加权，并导出后在CST中验证互耦导致的加权偏离。

AntennaMagus不直接仿真互耦，只提供理想阵因子，全波互耦必须在CST中完成。
