cad快速看图电脑版 V5.9.0.56 官方最新版

  • cad快速看图电脑版V5.9.0.56 官方最新版
  • 软件大小:16.9M
  • 更新时间:2018-11-12 13:53
  • 软件语言:中文
  • 软件厂商:广联达科技股份有限公司
  • 软件类别:国产软件 / 免费软件 / 图像浏览
  • 软件等级:5级
  • 应用平台:WinAll, Win7
  • 官方网站:http://cad.glodon.com/
好评:50%
坏评:50%
专区

下载教程

官方 cad快速看图 cad快速看图专区

软件介绍

cad快速看图电脑版

cad快速看图是一款最快速直接的查看DWG图纸的工具,提供直观的查看、标记等功能。cad快速看图电脑版可以有效减少纸质图纸数量,快速查看、快捷批注,环保又方便!

cad快速看图电脑版是目前最小、最快的CAD看图软件,全面支持各个版本DWG图纸直接查看,是业界首款直接打开天正建筑、天正给排水、天正暖通图纸的产品。图纸打开速度快,浏览流畅,无需安装任何字体,解决中文乱码问题,完美显示钢筋符号和图案填充,操作极简单。
——Windows平台下最理想的CAD看图工具。

cad快速看图

软件介绍:

目前最小、最快的CAD看图软件,全面支持各个版本DWG图纸直接查看。打开速度快,浏览流畅,无需安装任何字体,解决中文乱码问题,完美显示钢筋符号,操作极简单,是Windows平台下最理想的CAD看图工具。

功能特色:

一、工具栏功能介绍

用CAD快速看图打开一张图纸后,会激活所有工具栏的功能,如下:

打开:可以打开一张dwg或dxf格式的图纸。

最近打开:保留20张最近打开过的图纸,方便在此打开。

快看云盘:打开快看云盘,可以创建项目、上传图纸。可以在不同电脑、手机之间同步图纸和标注,也可以向同事同步图纸和标注。方便协同工作。更多介绍参考:快看云盘是什么?怎么用?新建项目、文件夹、上传图纸?

窗口--全图:可以自动转到图纸显示区域,找不到图纸显示区域时可以点击。

窗口--缩放:可以框选需要放大显示的区域。

图层管理:打开图层列表,可以关闭或开启图层,可以显示指定的图层,可以关闭指定的图层。重新打开图纸时,会充值图层状态。

撤销、回复:回到上一次操作状态、回到下一次操作状态。

测量:打开测量菜单,方便使用各种测量功能。

图形识别:在图纸中识别一类型形状大小相同的构件,俗称数个数。

文字:点击后,写文字,再放置文字位置。可以写单行文字和多行文字。

画直线:点击后,可以在图纸上画直线。画的直线可以测量长度,画的直线如果围成闭合图形,也可以测量面积。画的直线可以和图纸原线条相交并产生交点,交点可以在以后的测量中捕捉。

任意线:点击后,可以在图纸上任意位置,标注任意形状的标注。

删除:可以选择删除单个标注或全部标注(不能删除图纸原有的任何元素)。

隐藏标注:点击隐藏图纸上所有做的标注,再次点击显示所有标注。

标注设置:可以设置标注的颜色、大小。对以后做的标注产生影响。

比例:点击后,选择图纸上已知长度的线段来设定测量比例。一般用在布局测量和大样图测量中。当前测量比例会显示在图纸下方的状态栏。

文字查找:可以查找图纸中的文字、数字、字母,并显示出数量和位置。包含全图查找、局部查找、模糊查找、精确查找、查找结果导出excel。

屏幕旋转:可以调整图纸显示的方向和角度。

打印:可以打印图纸。纯黑打印、框选打印、打印设置。

账号:显示登录的账号及VIP状态。进入个人中心、申请离线VIP等。

会员:使用所有VIP功能(后续会详细介绍)。

关于:查看软件版本、提交产品意见、购买VIP等。

帮助:提供软件功能的使用帮助、技巧、注意事项等。

风格:选择工具栏显示的样式。可以隐藏或显示工具栏的文字。

小站:点击打开“快看小站“网页。方便寻找相关资讯、资料。

二、VIP功能介绍

登录账号,并购买VIP后,打开一张图纸,会激活所有功能,点击VIP按钮,可以看到所有的VIP功能列表。如下:

提取文字:框选提取图纸上的文字、数字、字母等。鼠标左键框选完整的一句话或一段话。一次提取有字数上限,如果内容较多,可以多次提取。布局中的内容如果提取不到,可以去模型中提取。也可以观看此功能的讲解视频:https://v.qq.com/x/page/m03405zh909.html  注:一些文字看上去是文字,但是属1生是多段线的,是无法提取的。

提取表格:框选提取图纸上的表格,并自动导入excel。鼠标左键框选完整的表格外边线来提取表格。布局中的表格如果提取不到,可以去模型中提取,测量结果也可以导出到excel中。也可以观看此功能的讲解视须:https://v.qq.com/x/page/z0347uer1d7.html  注:一些表格中的文字属性是多段线的,是无法提取的。

弧长:鼠标左键点击弧线来测量其长度。如果是弧线,鼠标放存卜劝会显示为白色小方块,如果是多段线,鼠标不会显示为白色小方块。

点到直线的距离:鼠标左键选择一个点,再选择一条线,可以测量该点到直线的垂直距离。

连续测量(L):鼠标左键选取直线或者弧线来连续测量其长度,鼠标右键结束测量,再点鼠标左键放置测量结果的位置。注:遇到直线点击直线的端点,遇到弧线点击弧线本身。也可以观看测功能的讲解视频:https://v.qq.com/x/page/w0347dy2dlw.html

修改单个标注属性:点击后,选择已经做好的标注,可以设置其颜色、文字大小等。

查看分段长度:点击之后,鼠标左键选取一个连续测量的标注结果,可以看到此连续测量的分段长度。

外部参照管理:查看该图纸的外部参照,并且可以绑定参照图纸并另存,也可以更改参照的路径。

面积(含弧线):鼠标左键选取直线或者弧线,完成一个闭合图形来测量其面积,再次点击鼠标左键放置测量结果的位置。也可以观看此功能的讲解视频:https://v.qq.com/x/page/p0347eVz4cm.html

测量圆:可以测量圆形的面积、周长、半径。鼠标左键选择圆形,再次点击左键放置测量结果的位置。

CAD图显示灰色:点击之后,当前图纸会灰色显示,标注会高亮显示,方便寻找、查看标注位置。

天正图纸转换(转t3):点击后,将当前图纸转成t3格式,并另存(图纸后缀会有“转”字),方便导入其他算量软件中使用。注:如果转t3后导入算量软件显示不全,说明并不是因为天正图纸的原因导致的,请联系相关算量软件的工作人员寻找帮助。如果图纸有外部参照,请先绑定参照并另存后,打开新图纸再转t3。

CAD图纸版本转换:可以将当前图纸转换版本。目前可以转换的版本有:2004/200712010/2013版。

CAD图纸分割导出:可以将当前图纸进行分图。左键框选需要分图的部位,另存即可。注:有外部参照的图纸,请先绑定参照并另存后,打开新图纸进行分图。

布局转模型:可以将布局中的图形转到模型中,方便进行提取文字、提取表格、文字搜索、导入算量软件。布局转出的图形都有比例问题,在测量之前请进行比例调整。

三、右键菜单功能

打开一张图纸后,在图纸上点击鼠标右键,可以出现右键菜单。

全屏:点击后,进入全屏看图模式,按ESC可以退出全屏模式。

CAD图显示灰色:点击后,图纸显示为灰色,自己做的标注显示彩色,万便查看图纸标注位置。再次点击退出灰显模式。

文字查找:可以查找图纸中的文字、数字、字母,并显示出数量和位置。包含全图查找、局部查找、模糊查找、精确查找、查找结果导出excel。

打印:可以打印图纸。纯黑打印、框选打印、打印设置。

面积:同测量按钮中的面积功能。点击图形端点测量面积和周长。

面积(含弧线):鼠标左键选取直线或者弧线,完成一个闭合图形来测量其面积,再次点击鼠标左键放置测量结果的位置,弧线的端点可以捕捉。也可以观看此功能的讲解视频:https://v.qq.com/x/page/p0347evz4cm.html

提取文字:框选提取图纸上的文字、数字、字母等。鼠标左键框选完整的一句话或一段话。一次提取有字数上限,如果内容较多,可以多次提取。布局中的内容如果提取不到,可以去模型中提取。也可以观看此功能的讲解视频:https://v.qq.com/x/page/m03405zh909.html  注:一些文字看上去是文字,但是属1生是多段线的,是无法提取的。

提取表格:框选提取图纸上的表格,并自动导入excel。鼠标左键框选完整的表格外边线来提取表格。布局中的表格如果提取不到,可以去模型中提取,测量结果也可以导出到excel中。也可以观看此功能的讲解视须:https://v.qq.com/x/page/z0347uer1d7.html  注:一些表格中的文字属性是多段线的,是无法提取的。

连续测量(L):鼠标左键选取直线或者弧线来连续测量其长度,鼠标右键结束测量,再点鼠标左键放置测量结果的位置。注:遇到直线点击直线的端点,遇到弧线点击弧线本身。也可以观看测功能的讲解视频:https://v.qq.com/x/page/w0347dy2dlw.html

标注设置:可以设置标注的颜色、大小。对以后做的标注产生影响。

修改单个标注属性:点击后,选择已经做好的标注,可以设置其颜色、文字大小等。

天正图纸转换(转t3):点击后,将当前图纸转成t3格式,并另存(图纸后缀会有“转”字),方便导入其他算量软件中使用。注:如果转t3后导入算量软件显示不全,说明并不是因为天正图纸的原因导致的,请联系相关算量软件的工作人员寻找帮助。如果图纸有外部参照,请先绑定参照并另存后,打开新图纸再转t3。

CAD图纸分割导出:可以将当前图纸进行分图。左键框选需要分图的部位,另存即可。注:有外部参照的图纸,请先绑定参照并另存后,打开新图纸进行分图。

布局转模型:可以将布局中的图形转到模型中,方便进行提取文字、提取表格、文字搜索、导入算量软件。布局转出的图形都有比例问题,在测量之前请进行比例调整。

切换图纸背景颜色:点击可以切换图纸的背景颜色黑色和白色。

更新日志:

CAD快速看图电脑版V5.7.4.53发布

更新日期:2018年7月3日

更新说明:

1、画直线支持输入指定的长度

2、支持常用功能的快捷键自定义设置

3、优化"修改单个标注属性"功能,可以高亮显示已有标注,方便查看面积等标注的范围

4、已识别图形列表支持导出到Excel中

5、支持天正坡道构件显示

cad快速看图v2.0.0.9

1.新增尺寸标注,包括对齐标注,水平标注和垂直标注

2.突破天正电气图纸直接显示查看

3.修复部分多重插入块不显示的问题

4.修复部分天正尺寸标注字体高度和比例不正确的问题

5.修复多段线箭头不显示的问题

6.修复部分特殊字符显示不正确的问题

常见问题:

带弧线的图形怎么测量面积?

1.选择“面积含弧线”功能

2.操作:直线选择两端点;遇到弧线时,鼠标放到弧线上会变成“回”,变了之后直接点击就能选上整根弧线。把图形边线全部勾选完毕,完成闭合就能得到面积数据了。

为什么测量的数据和图纸原有数据对不上?

图纸原来的是6873,测量出来的是24.37

以下情况需要用到比例:布局测量、大样图测量、布局转模型后测量。

用法:打开图纸--点击工具栏“比例”按钮--选择已知线段的起点和终点--按提示输入这段线的实际长度--点确定--正常测量即可。

我测量和标注了一些内容后怎么保存?

软件是自动保存的,关闭后下次打开就还能看到之前标注的内容。

如果遇到标注不见了的情况,可以参考以下几种情况解决:

1.是否更改了图纸名字

如果更改了图纸名字,那么,将名字改回去即可,标注内容是按照图纸名字识别显示的

2.是否更换了电脑

标注的内容是保存在操作的设备本地的,如果要在其他设备上查看,可以将图纸上传到内置的快看云盘,然后从云盘打开这个图,点一下“同步标注”,另一台设备上登录您的账号后,打开云盘中的这个图,再点一下“同步标注”就可以看到了

3. 如果名字和电脑都没换,看下是否安装了360

打开360,找到系统瘦身功能,勾选上“文件搬家”,点击“查看”,将选中的文件取消选择即可关闭搬家功能。

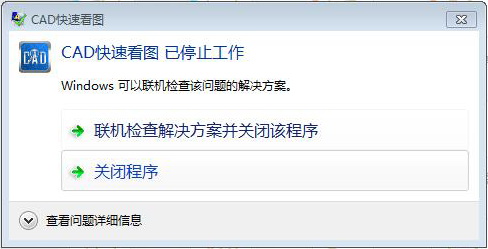

打开图纸时提示“停止工作”,怎么办?

如果打开图纸时出现对话框提示“CAD快速看图停止工作”,那么首先试试别的dwg图纸文件,看下是所有图纸都这样还是个别图纸。

这两种情况分别对应的处理方式如下:

1.所有图纸都提示停止工作

电脑桌面——选中计算机(win7叫计算机,win10叫此电脑,win xp叫我的电脑)——右键属性——设备管理器——显示适配器,点击展开显示适配器,看下是否是两个。

如果是两个,则先选中Intel开头的那个,右键禁用,然后再试试CAD快速看图能否打开图纸。

若还是不能,则恢复Intel,换另一个禁用试试。

禁用后如果可以正常使用软件,这说明是显卡驱动不匹配。

如果对显示效果有一定影响,可以在桌面空白处右键——屏幕分辨率,调整下分辨率即可。

2.个别图纸出现提示,其他图纸正常打开

其他图纸没问题,部分图纸出现这样的提示,说明是个别图纸的问题。

首先看下图纸有多少兆,是否是图纸过大。

如果图纸并不大,用AutoCAD打开图纸,查看下是否存在相关联的较大的外部参照图纸。(查看方法:AutoCAD打开图纸—插入—外部参照—对话框中查看参照文件)
