Autodesk Navisworks Manage 2021中文最新版

Autodesk Navisworks Manage 2021中文最新版是欧特克开发的BIM模型协同审阅工具，面向建筑、机电、土建等工程从业人员，服务于工程项目全流程BIM协调管理，将精确的冲突检测与动态的四维进度仿真和照片级可视化能力相结合，能够有效发现设计中的错漏碰缺！

navisworks manage 2021怎么安装

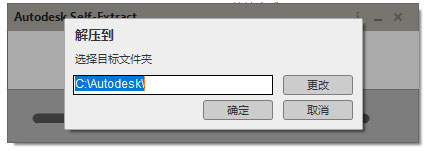

1、下载解压，得到autodesk navisworks manage 2021简体中文版原程序，双击exe文件将需要再次进行解压，同时由于软件比较大，因此解压的时间也会比较久，请耐心等待；

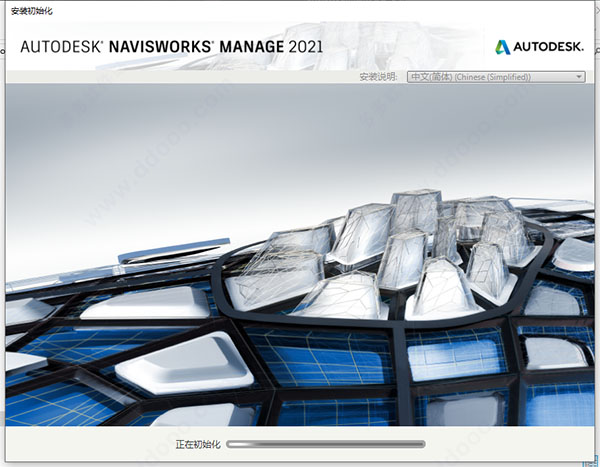

2、解压完成后将会自动进行初始化

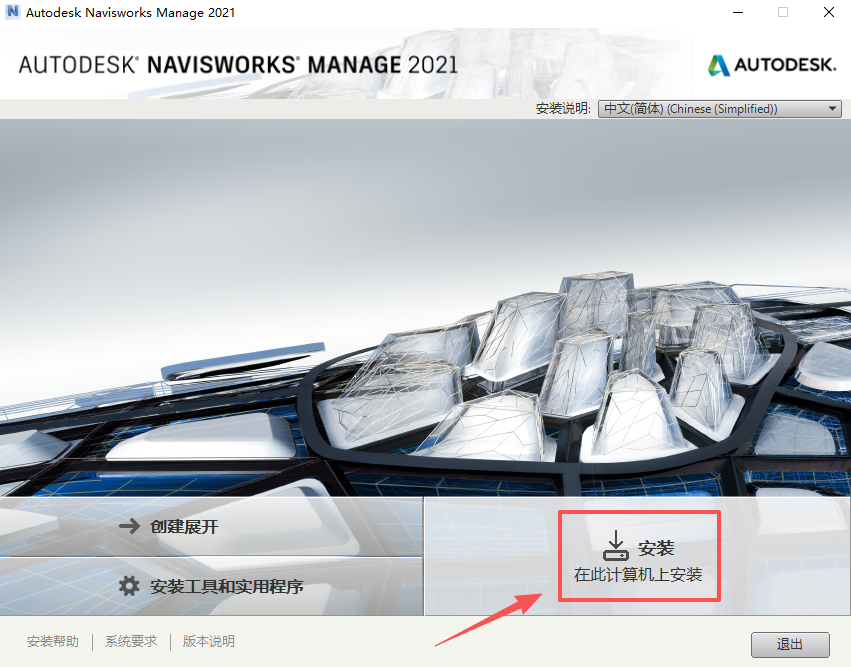

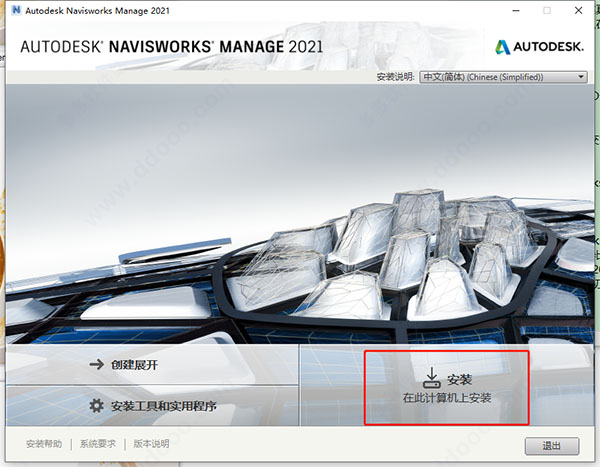

3、接着点击安装即可；

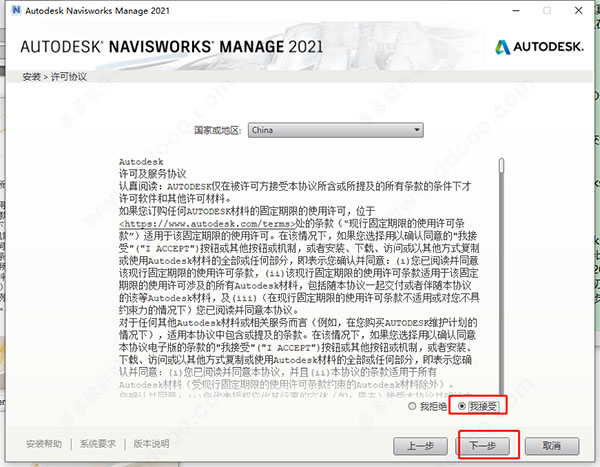

4、接受软件条款，点击下一步；

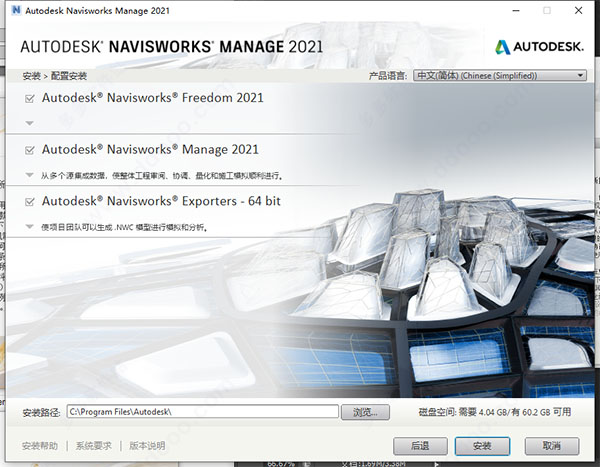

5、设置配置安装和安装路径；

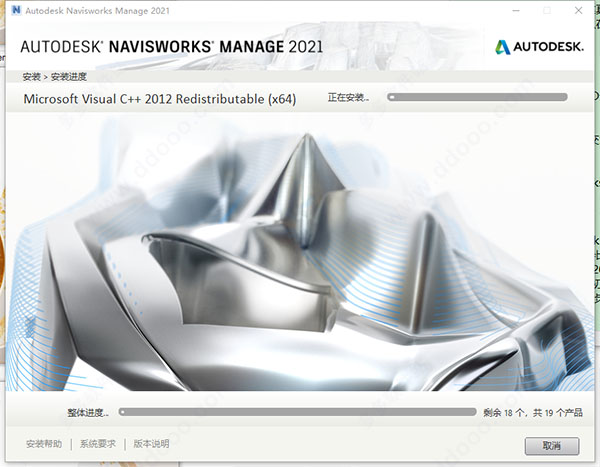

6、耐心等待安装navisworks manage 2021中文版；

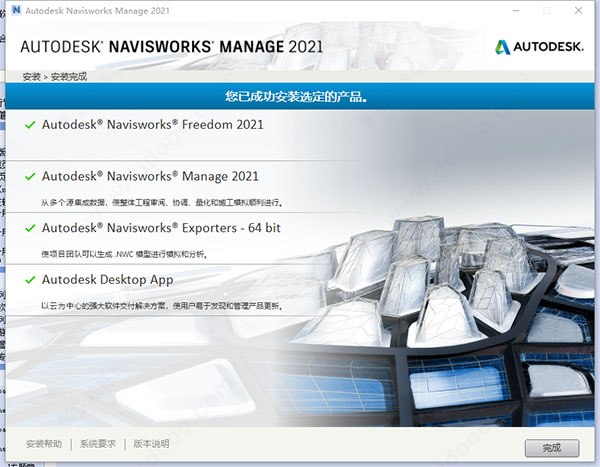

7、安装完成；

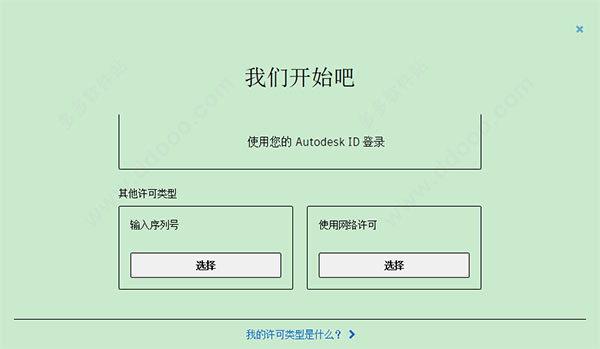

8、运行软件，支持输入序列号和使用网络许可，小编以序列号激活为例；

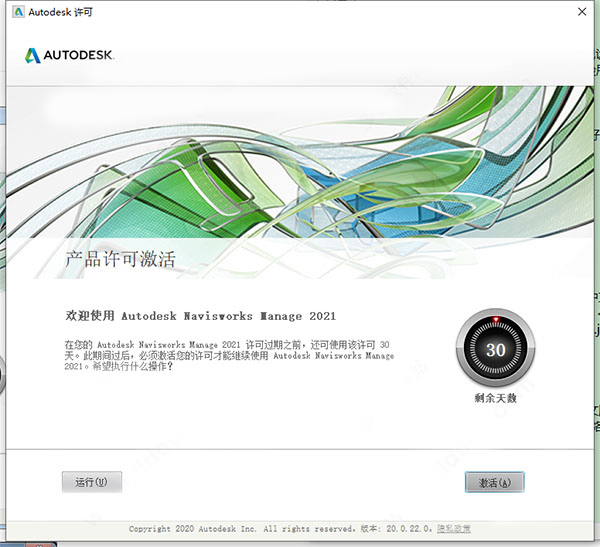

9、软件可以试用30天，所有功能没有限制，30天过后，用户可以点击激活；

10、输入你购买的序列号和产品密钥，并进行激活；

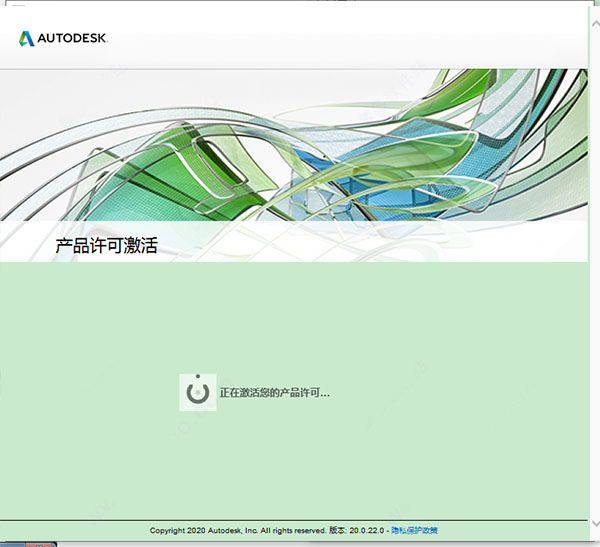

11、软件正在激活中，等待激活完成即可使用。

autodesk navisworks manage 2021怎么用

第一步：整合设计模型

启动软件后，可通过“附加”或“合并”工具将来自Revit、AutoCAD等不同软件的模型添加到当前场景中。附加会保留重复内容，合并则会删除重复项。完成整合后，建议将项目保存为NWF或NWD文件格式，便于后续使用与共享。

第二步：进行冲突检测

在“工具”面板中打开ClashDetective功能。选择“选择A”和“选择B”分别指定需要检测的两组模型（如建筑模型与机电模型），然后运行测试。所有检测到的碰撞将显示在“结果”选项卡中，可逐一查看并更改其状态（如标记为“活动”或“已解决”）。

第三步：使用选择树与属性查看

通过“选择树”窗口可浏览模型的层级结构，快速定位构件。选中任意构件后，在“属性”窗口中可查看其全部参数信息，包括尺寸、材质、标高、系统类型等。

第四步：施工模拟与动画

使用TimeLiner工具可将施工进度计划与模型构件关联，创建四维施工模拟。支持手动添加任务或从外部调度软件导入数据，也可将模型几何体直接拖动到任务上进行附着，然后播放仿真查看施工过程。

第五步：审阅与输出

可利用测量工具进行距离、角度和面积的测量，使用红线批注工具在模型上添加标记。审阅完成后，可通过“发布”功能将场景输出为NWD文件，或导出冲突报告供团队共享。

autodesk navisworks manage 2021选中跳转什么原因

1.启用了自动聚焦功能：选中构件后视图自动跳转到目标物体，是因为开启了选择自动缩放，点击构件时视口会自动定位到选中对象。

2.构件坐标异常：原始建模软件导出模型时构件坐标偏移过大，选中构件后相机大幅度跳转，一般是原模型基点设置错误。

3.模型存在破碎构件：模型内部存在距离很远的微小碎面、多余线条，选中构件集合时，视口会跳转到远处的碎几何体位置。

4.选择集包含远距离构件：当前选择集里面混入了位置很远的其他构件，选中后视图会将所有选中物体全部纳入视口范围，造成画面跳转。

5.显卡图形显示bug：显卡驱动版本老旧，图形渲染异常，出现选中对象时画面异常跳动，更新显卡驱动即可改善。

6.软件缓存损坏：本地软件配置缓存出错，视图交互逻辑异常，重置软件选项配置能够修复。

autodesk navisworks manage 2021怎么查看管道的标高

方法一：使用测量工具（推荐）

点击「工具」选项卡→「测量」面板→选择「测量」工具。

在管道上点击需要查看标高的点（如管中心、管顶或管底）。

在弹出的「测量工具」窗口中，查看坐标信息：

左侧显示东西向（E/W）坐标

中间显示南北向（N/S）坐标

右侧显示标高（Z值），即该点的绝对高程

若需在场景视图中直接显示测量值，可在「选项编辑器」→「界面→测量」中勾选「在场景视图中显示测量值」。

方法二：通过属性面板查看

选中管道构件。

在右侧「属性」面板中，查找「元素ID」「LevelId」或「标高」相关字段，可直接读取管道所属的标高信息。

若模型包含管线号、设备位号等自定义属性，可在属性面板搜索框中输入关键词筛选，点击属性右侧的「显示」按钮（眼睛图标），将标高值标注在三维模型对应位置。

方法三：使用平视显示仪（HUD）

点击「查看」选项卡→「导航辅助工具」→「HUD」，开启平视显示仪。

在场景视图左下角，HUD会实时显示：

相机的绝对X、Y、Z位置

相机相对于活动轴网的轴网和标高位置（基于距离当前相机位置最近的轴网交点及下方最近标高）

将相机移动到管道位置，即可读取该处的标高信息。

方法四：通过轴网与标高识别

点击「视图」选项卡→「轴网和标高」面板→「显示轴网」，开启轴网与标高显示。

将光标悬停在模型中的轴网交点上，系统会自动显示标高的名称和参考值。

结合管道位置与标高线的相对关系，判断管道所在标高。
