autocad electrical 2027中文完整版

autocad electrical 2027中文完整版是欧特克基于AutoCAD2027内核打造的专业电气CAD设计工具，专门面向工控、机械设备电气图纸绘制。软件内置海量智能电气符号库，支持跨接线层端子纳入和内部/外部代码显示选项，进一步提升了电气文档的完整性。

autocad electrical 2027核心功能

丰富的智能符号库：内置超过65,000个符合IEC、JIC、GB等标准的电气符号，支持通过符号编译器快速创建自定义元件。

自动化导线编号与元件标记：自动为导线编号并生成元件标记，支持项目级或图纸级更新，同步更新面板示意图和端子排表示中的标注。

多类定制报告自动生成：可自动生成和更新BOM、电缆列表、端子列表等多种报表，大幅简化文档编制工作。

回路编译器：提供预填充数据，用于快速构建和标注电动机控制与供电回路。

PLCI/O图纸自动生成：通过电子表格、数据库或逗号分隔文本文件定义I/O分配，自动生成多张PLC图纸。

ECLASS数据导入（2027新增）：从制造商网站下载ECLASS标准的产品规格XML、二维DWG和三维IPT文件，导入目录数据库。

端子排导出至制造商应用（2027新增）：将端子排数据导出为兼容PhoenixContactCLIPXEngineer、WAGOSmartDesigner或WeidmullerConfigurator的格式。

autocad electrical 2027配置要求

操作系统：MicrosoftWindows11或Windows10（64位），需处于Microsoft支持周期内

处理器：基础2.5–2.9GHz，推荐3+GHz

内存：基础16GB，推荐32GB

显卡：基础2GBGPU，兼容DirectX11；推荐8GBGPU，兼容DirectX12

磁盘空间：安装需约10GB可用空间（建议使用SSD）

软件依赖：.NET10

指针设备：Microsoft兼容鼠标

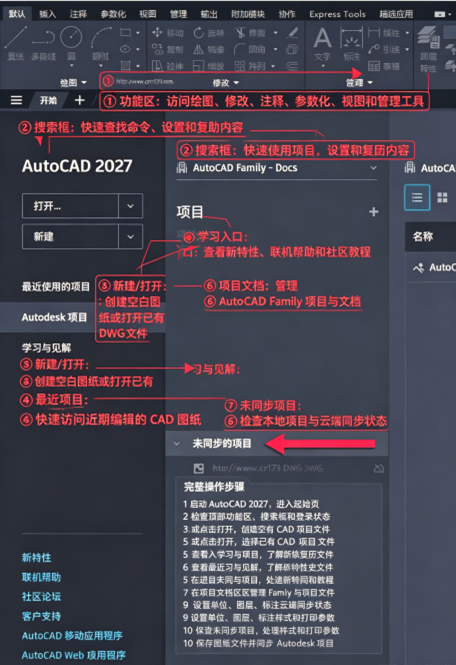

autocad electrical 2027新手入门

1.新建电气项目，打开软件，新建电气项目文件，设置项目名称、图纸编号规则、线号格式，项目是管理整套电气图纸的基础。

2.创建原理图，新建原理图图纸，设置图纸比例、图框，从元件库拖拽电机、开关、继电器等智能电气符号放置到绘图区。

3.绘制回路导线，使用导线工具连接元件，软件自动识别电气回路，开启自动编号功能，一键生成导线线号。

4.元件参数编辑，选中元件，录入元件型号、规格、厂商信息，这些参数会自动带入BOM清单。

5.PLC模块设计，调用PLC工具，插入PLC模块，分配I/O地址，自动生成点位表。

6.图纸校验，运行项目规则检查，软件自动查找重复编号、断路、逻辑错误，修正图纸问题。

7.生成各类报表，提取BOM元件清单、线号表、端子排表、PLCI/O报表，导出Excel或放置到图纸中。

8.面板布局，切换面板绘图环境，将原理图元件同步到面板，绘制控制柜元件排布、端子布局。

9.图纸发布，批量打印整套图纸，或者导出PDF文件用于交付。

10.项目保存归档，保存项目文件，做好版本备份，项目打包后再发给协作人员。

autocad electrical 2027更新内容

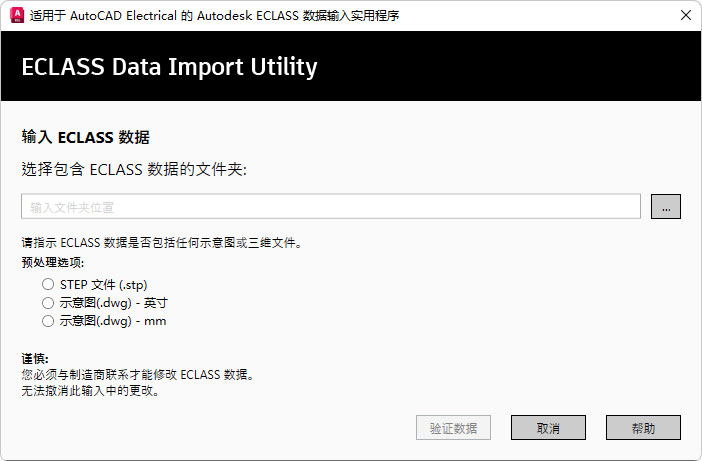

一、ECLASS 数据导入实用程序 （2027 版新增功能）

许多制造商的网站或产品目录都提供符合 ECLASS 的产品规格。这些规格可以包括技术细节、尺寸、认证、标准、产品描述、零件代号和制造商文档的链接。

AutoCAD Electrical 使用 ECLASS 来简化和标准化制造商数据的下载和集成。这种方法提高了设计流程的效率、准确性和互操作性。

AutoCAD Electrical 中的 ECLASS 数据导入实用程序可导入产品规格的 XML 文件、二维示意图的 DWG 文件以及三维表示的 IPT 文件。该实用程序检查指定的文件，如果它们通过验证，则将数据导入数据库。它还会生成一个日志文件来记录任何警告或错误，并生成一份详细说明导入项目的报告。

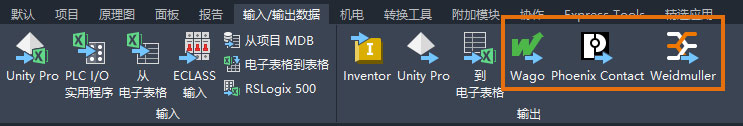

二、将端子排导出到制造商应用程序 （2027 版新增功能）

您可以从 AutoCAD Electrical 工具集输出端子排，并将其输入到 Wago Smart Designer、Phoenix Contact CLIPX Engineer 或 Weidmuller Configurator 应用程序中。通过这些制造商工具，您可以设计、操作和验证端子排。

在导出过程中，AutoCAD Electrical 工具集将从选定的端子排中提取数据，并创建与 Wago Smart Designer 或 Phoenix Contact CLIPX Engineer 兼容的 XML 文件，或与 Weidmuller Configurator 兼容的 CAEDEX 文件。然后，将此 XML 文件导入到相应的制造商工具中。

导出的端子排数据包括：

1、目录号

2、端子号

3、安装代号

4、位置代号

5、标签

6、备用

7、附件

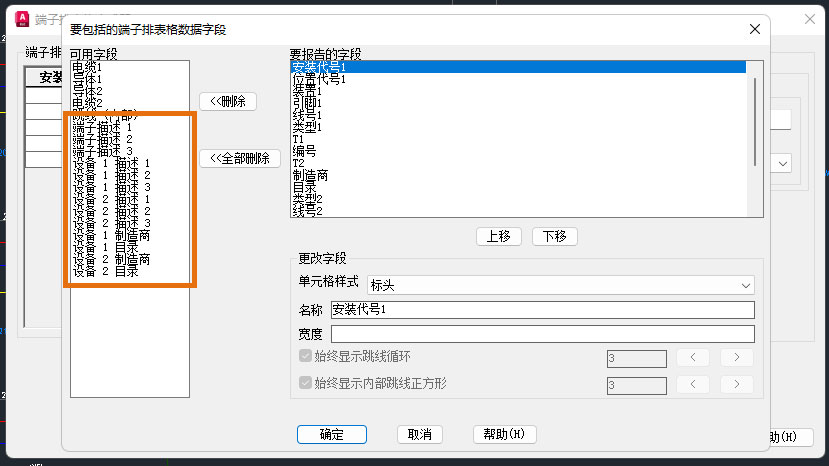

三、端子排表格 （2027 版新增功能）

通过使用端子排编辑器或端子表格生成器添加更多字段，可以展开表格式端子排中的数据。

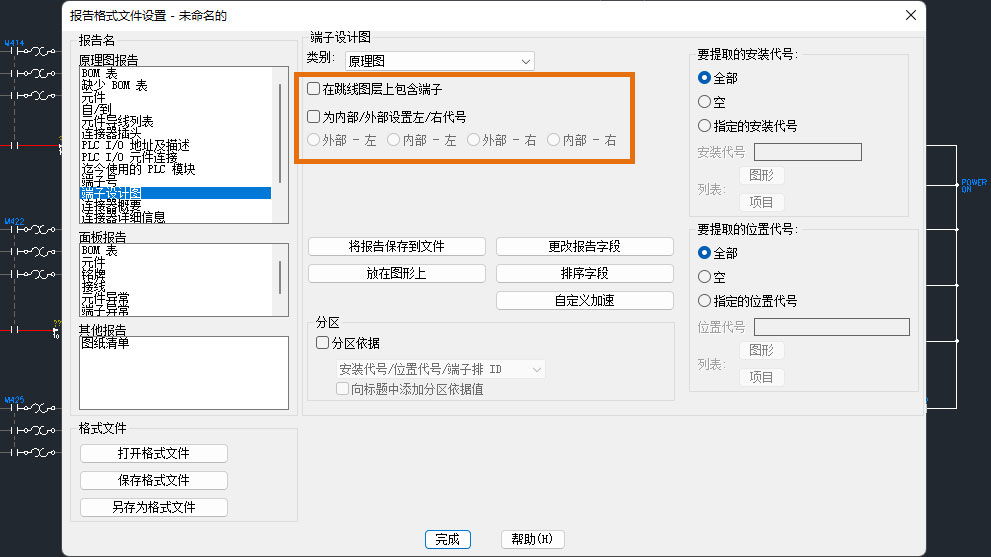

四、端子设计图报告增强功能 （2027 版新增功能）

现在，您可以选择在跳线图层上包含端子，并在生成端子设计图报告时在左侧或右侧显示内部或外部代码。这些选项位于“报告格式文件设置”对话框中，使您可以更好地控制报告格式。

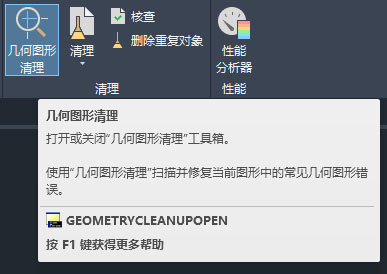

五、几何图形清理 （2027 版新增功能）

“几何图形清理”会扫描图形以查找常见的几何图形错误，包括间隙、越界、临界和未对齐的角度。它使用视觉标记直接在图形窗口中亮显错误。此外，“几何图形清理”针对每个错误都提供了多个选项，供您选择最佳修复方案。您还可以选择忽略建议，并在需要时按设计保留几何图形。“几何图形清理”快速、直观且精确。

1、新命令

GEOMETRYCLEANUPOPEN - 打开“几何图形清理”选项板。

GEOMETRYERRORREVIEWCLOSE - 退出“几何图形清理”查看模式。

GEOMETRYCLEANUPCLOSE - 关闭“几何图形清理”选项板。

2、新系统变量

GEOMETRYCLEANUPSTATE - 指示“几何图形清理”选项板是处于打开状态还是关闭状态。

GEOMETRYCLEANUPZOOMPAN - 控制单击“几何图形清理”选项板的树状图中的节点是否自动缩放到亮显的实例。

六、Autodesk Assistant （2027 版新增功能）

Autodesk Assistant 现在提供 AI 增强的聊天功能和提示驱动的工作流，包括以下增强功能：

1、可以对照标准文件检查当前图形的标准

2、基于自然语言提示的选择

3、可以查询图形中的信息，例如图层列表、块使用情况等

4、提示库和聊天记录

注： 这些最新的 Autodesk Assistant 增强功能当前位于技术预览中，并将随着时间的推移不断改进。目前，其结果可能不准确。

七、Forma Data Management Essentials （2027 版新增功能）

Forma Data Management Essentials 简化了与他人对项目的协作，可帮助您组织每个工作阶段的项目文件和文件夹。使用它可共享图形文件、发布图纸、审阅设计、创建附函和跟踪问题。

若要将 Forma Data Management 与 AutoCAD 结合使用，请确保安装最新版本的 Desktop Connector。为此，请参见安装 Desktop Connector。

此版本包含的改进使 Forma Data Management 入门变得前所未有的简单：

1、Forma Data Management Essentials

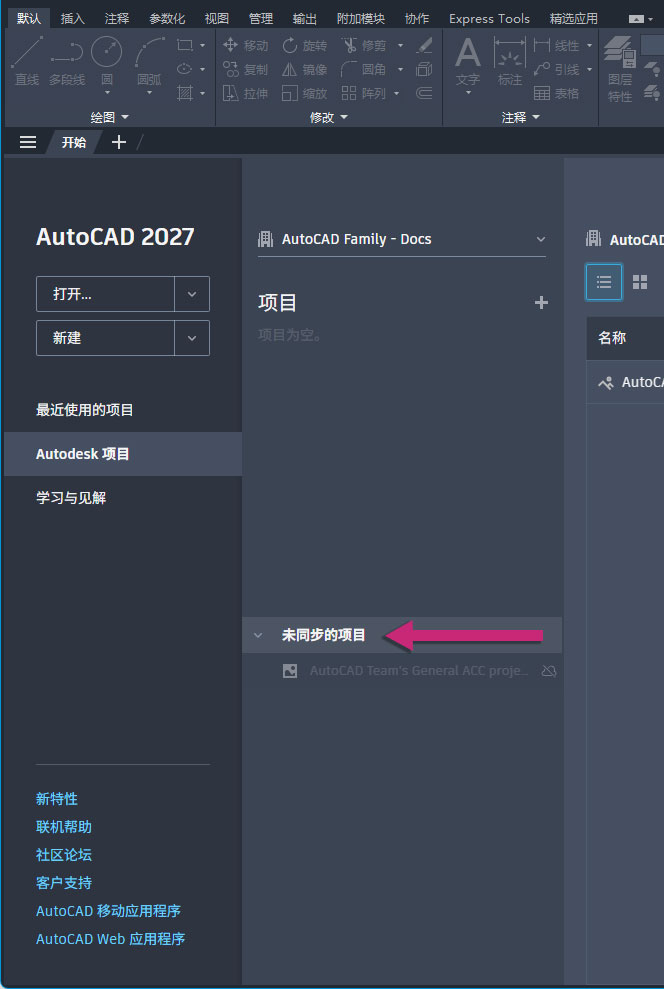

2、能够查看未同步的项目

3、学习内容面板

4、Forma Data Management 中增强的 AutoCAD 功能

八、连接的参照 （2027 版新增功能）

“连接的参照”改进了更新缺少的外部图形参照 (xref) 的路径的工作流。

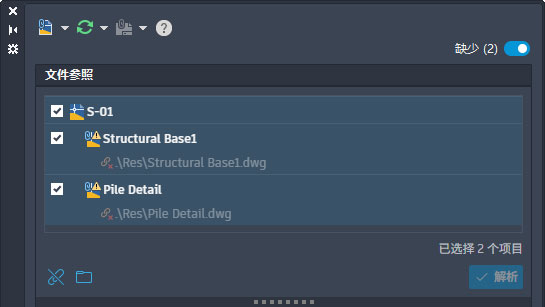

处理包含参照的图形时，通过新的“缺失”切换，可以切换到“文件参照”窗格的“缺失参照”视图。此视图仅显示缺少的外部图形参照 (xref) 文件。

在“缺失参照”视图中，可以对选定的缺失参照执行以下任务：

拆离不再需要的参照

通过浏览并指定新路径来更新参照的路径

基于建议的路径解析参照路径（仅适用于从 Autodesk 项目打开的图形）

1、建议的参照路径

通常，重命名或移动参照文件时，由于该文件的路径已更改，因此任何依赖它的图形都找不到它。因此，您必须更新每个缺少的参照的路径，以将其正确加载到 AutoCAD。

当连接的参照和参照图形 (xref) 文件存储在 Forma Data Management 上时，“外部参照”选项板将自动尝试查找已重命名或移动的缺失参照文件。找到缺失的参照文件后，将显示建议的路径，您可以接受该路径以避免手动更新每个缺少的参照。

2、已更改的命令

EXTERNALREFERENCES - 打开“外部参照”选项板。

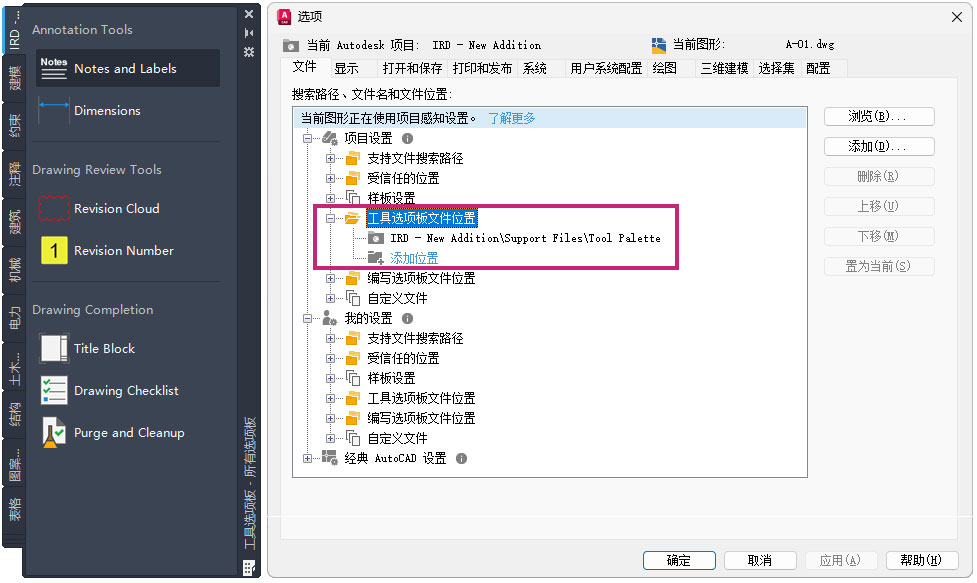

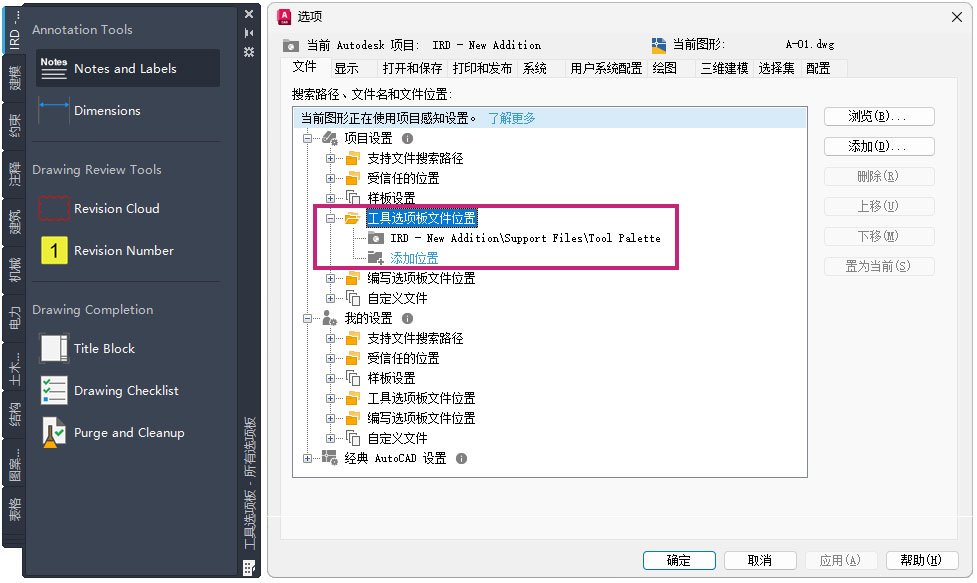

九、连接的支持文件：工具选项板 （2027 版新增功能）

可以与处理存储在 Forma Data Management 中的同一 Autodesk 项目的其他用户共享工具选项板和编写选项板文件。

在 Forma Data Management 中配置 Autodesk 项目时，可以指定项目的工具选项板和编写选项板文件的位置。有关设置 Autodesk 项目以使用连接的支持文件的详细信息，请参见设置 Autodesk 项目以使用连接的支持文件的步骤。

如果您不熟悉工具选项板和编写选项板，以下内容提供了每个选项板的简要说明：

1、工具选项板：可以访问与项目相关的块、填充图案、自定义命令以及许多其他有助于实施 CAD 标准的工具。加载后，这些选项板将显示在“工具选项板”窗口中。

2、编写选项板：- 提供用于创建和修改动态块的工具。加载后，这些选项板将显示在块编辑器的“块编写选项板”窗口中。

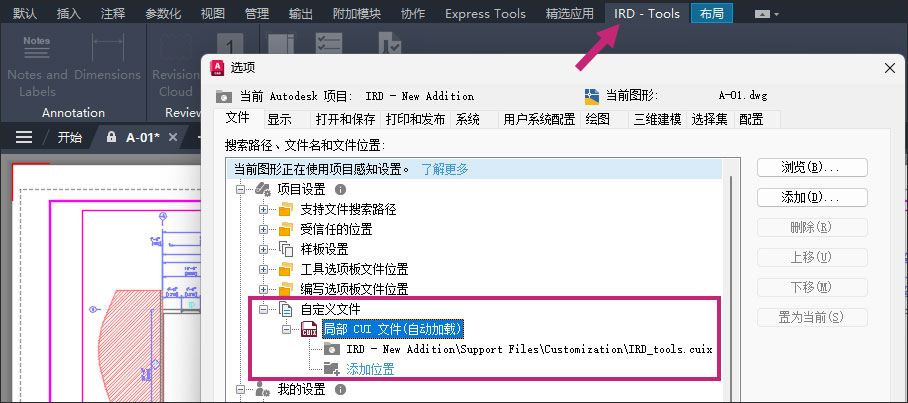

十、连接的支持文件：局部自定义 (CUIx) 文件 （2027 版新增功能）

在 Forma Data Management 上处理从 Autodesk 项目打开的图形时，可以与他人共享自定义用户界面 (UI) 元素，还可以将其加载到 AutoCAD 桌面应用程序中。

在 Forma Data Management 中配置 Autodesk 项目时，可以指定局部自定义 (CUIx) 文件，这些文件包含要在打开该项目中的图形时自动加载的自定义工具。在图形之间切换时，为 Autodesk 项目配置的任何 CUIx 文件会在其关联图形为当前图形时自动加载，而当与该 Autodesk 项目不关联的其他图形成为当前图形时，将卸载这些文件。有关设置 Autodesk 项目以使用连接的支持文件的详细信息，请参见设置 Autodesk 项目以使用连接的支持文件的步骤。

如果用户不熟悉局部自定义 (CUIx) 文件，以下资源提供了有用的介绍：

1、自定义 (CUIx) 文件

2、自定义用户界面 (CUI) 编辑器

3、自定义功能区选项卡

4、自定义功能区面板
