浩辰cad电气2027最新版

浩辰cad电气2027最新版是一套可以同时运行在浩辰CAD与AutoCAD两大平台的电气专业设计软件，面向工业、民用建筑电气领域。采用图形数据一体化的设计模式，大幅提升复杂图纸的缩放平移与重生成速度，显著降低人工核验成本并提升出图合规性。

浩辰cad电气2027安装教程

1、下载解压，得到浩辰电气cad2027官方版，双击文件GstarCAD_Elec2027_RTM_260609_1052.exe安装软件；

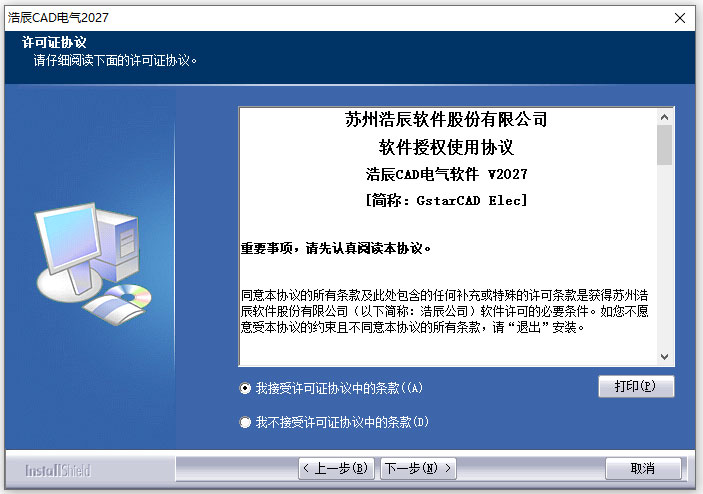

2、用户需要接受软件协议；

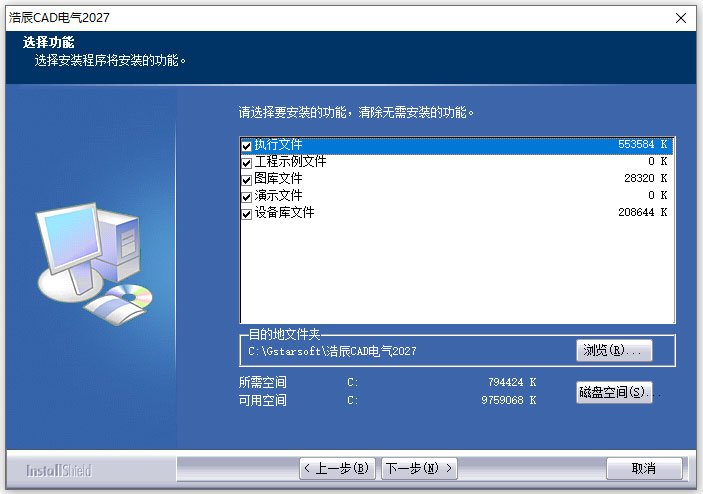

3、选择需要安装的组件，建议全选；

4、正在安装中，请耐心等待；

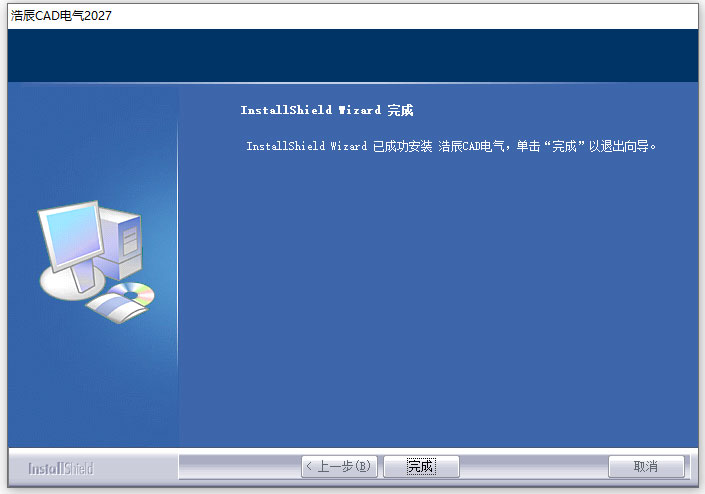

5、软件成功安装；

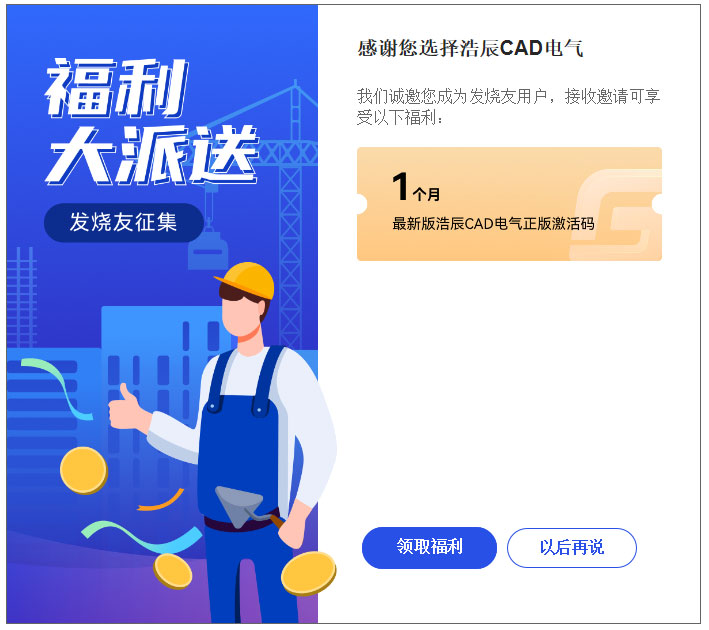

6、新用户可以免费领取一个月的正版激活码；

浩辰cad电气2027功能详解

双平台原生深度兼容：同时完美适配浩辰CAD与AutoCAD两大主流CAD平台，工程文件在两个平台之间可以无缝互通，无需格式转换就能正常打开、编辑，完全适配不同企业的现有CAD工作环境。

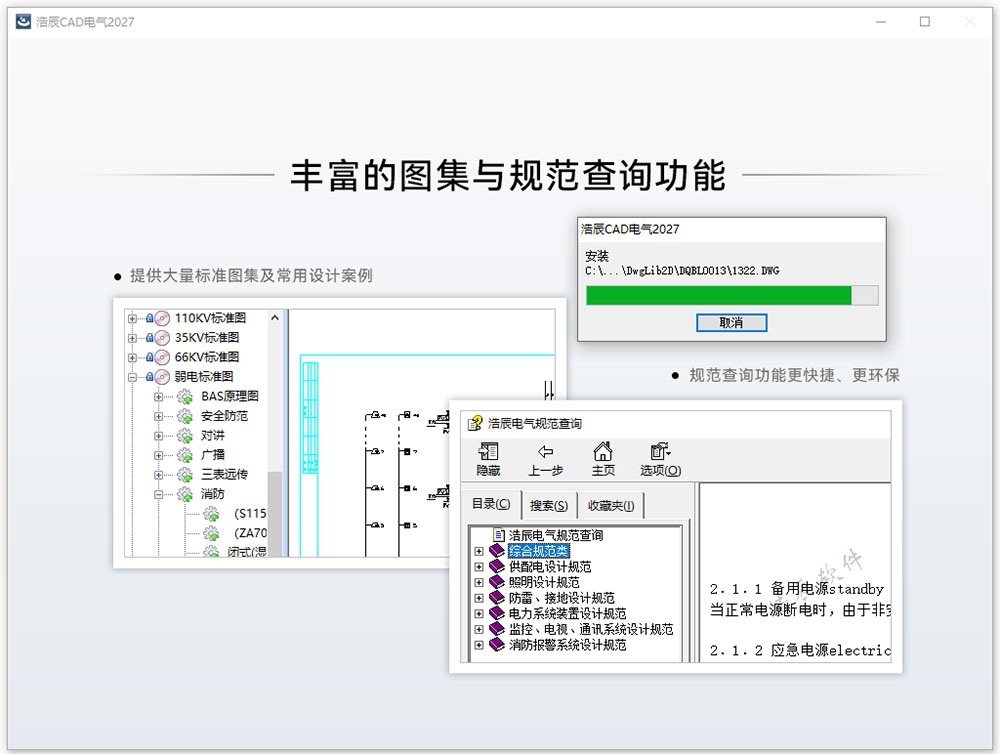

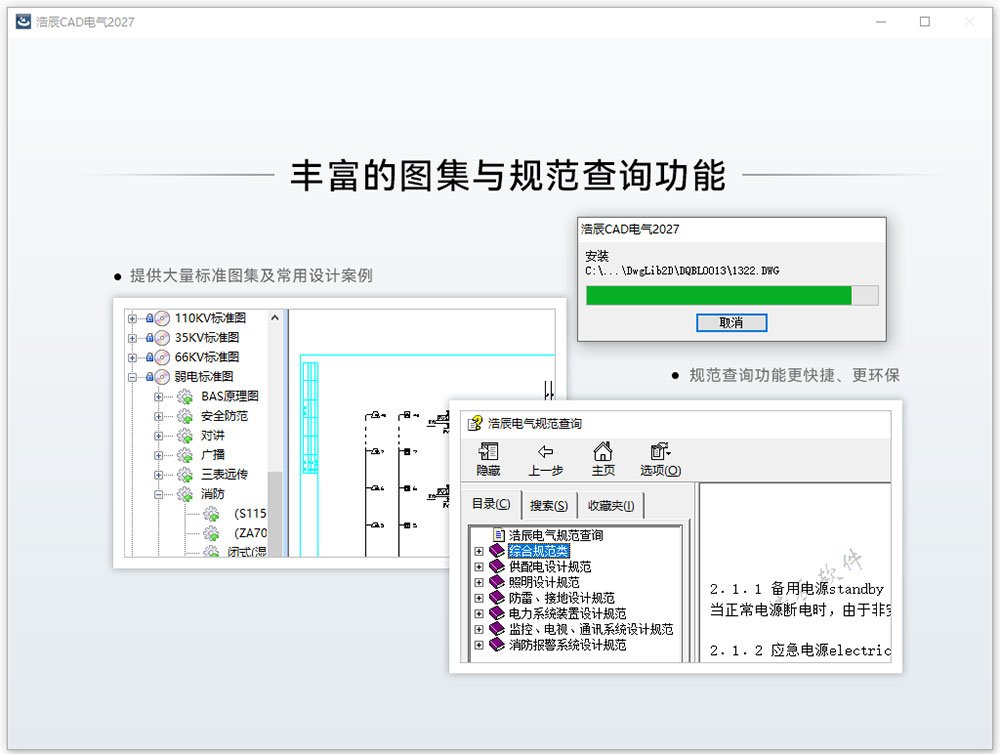

全场景电气设计覆盖：内置强电弱电平面设计、海量专业设备图库、三维桥架搭建、接地系统设计、滚球法防雷计算、新版照度计算、强电系统图生成、建筑底图适配等全流程功能，覆盖电气设计全环节需求。

底层性能大幅跃升：依托浩辰CAD2027全新内存池技术，复杂图纸的重生成、缩放平移操作速度提升10%以上，关闭大图纸的性能直接提升8倍，开启GPU硬件加速后画面显示平均提速30%~80%，大体积工程图纸操作全程无卡顿。

交互体验全面优化：新增输入法自动切换功能，软件可智能识别当前操作场景，自动在中英文输入法之间切换，避免设计师反复手动切换输入法打断创作节奏；支持多顶层窗口浮动显示，可同时打开多张图纸并排对比查看。

重构版智能命令行：全新升级的命令行支持自由拖拽调整位置、自定义显示大小，还新增命令分支快捷选择功能，输入命令时可以快速选择对应的子功能，大幅降低命令输入的操作步骤。

浩辰cad电气2027符号怎样调用

通过设备布置功能调用

依次点击菜单栏中的平面设计→强电平面或弱电平面→设备布置，即可进入图库管理界面。在左侧的符号分类树中浏览或搜索所需符号，双击符号即可进入插入状态，在图纸中点击放置即可完成符号调用。

使用符号模板快速调用

软件提供了符号模板功能，可将某类设计中常用的符号集中起来，有效避免在设计过程中频繁查找符号的麻烦。符号调用界面可切换为Toolbar方式，最大限度地避免遮挡绘图区，同时不影响符号调用。

从外部图块直接调用

外部图块无需入库即可直接调用。软件会智能识别外部DWG文件中的图块符号，支持直接进行调整、布置，并可统计到设备表中。

图库管理的高级操作

在图库管理界面中，用户可进行符号的删除、重命名和复制等管理操作。如需将DWG文件中的新符号导入图库，可使用浩辰设备同步功能，软件会自动将本地计算机中没有的图块按类别加入到图库中。该功能只对已在原计算机中进入浩辰CAD电气图库的图块起作用。

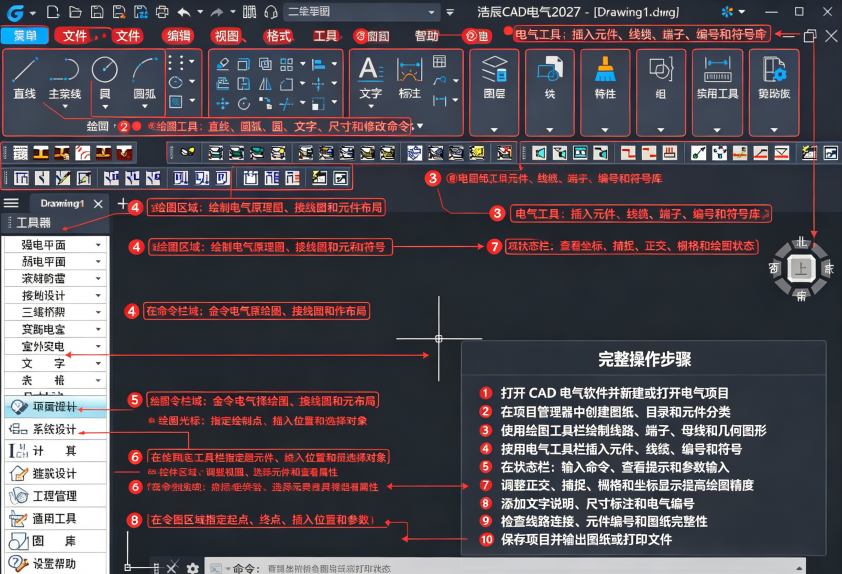

浩辰cad电气2027绘制电气图纸教程

1.准备建筑底图，导入建筑平面DWG图纸，整理图层，冻结不需要的建筑细节图层。

2.设置绘图参数，打开浩辰电气设置，配置图纸比例、导线样式、文字样式，匹配项目规范。

3.布置平面设备，打开设备图库，依次插入灯具、插座、开关等电气符号，摆放至对应房间位置，填写设备型号规格。

4.绘制导线，使用导线绘制命令，连接各个设备，设置导线型号、根数，软件自动处理导线拐点。

5.回路编号，对各个回路进行编号，分配回路信息，建立平面图与系统图的数据关联。

6.生成配电系统图，读取平面图设备回路数据，自动生成强电系统图，核对开关、线缆参数。

7.专项计算，需要照度、防雷设计，使用照度计算、滚球防雷工具，拾取房间、建筑信息，完成计算，输出计算书。

8.材料统计，执行设备材料统计，自动提取图纸内元器件，生成设备材料表。

9.检查图纸，使用软件自带校验功能，核对回路、导线参数，检查设计是否符合国标。

10.图纸调整完成，保存DWG文件，打印或者导出PDF交付图纸。
