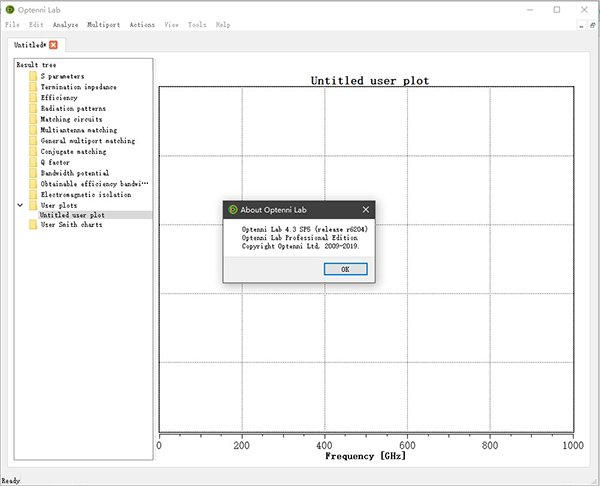

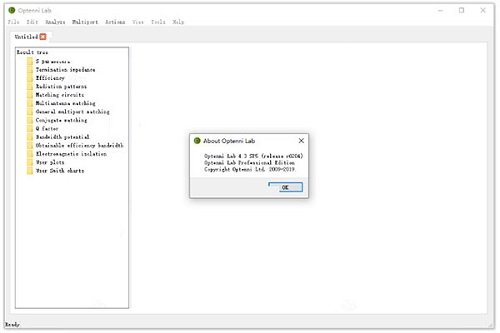

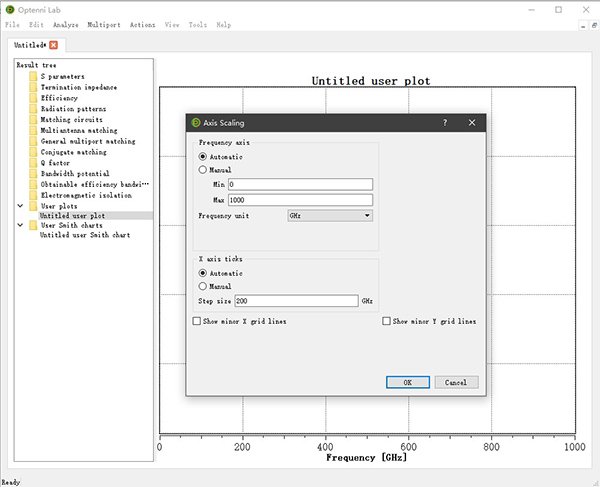

Optenni Lab 4.3中文激活版

Optenni Lab 4.3中文激活版是面向射频天线研发领域的专业匹配电路优化工具，专为天线射频工程师打造，核心用于快速生成性能最优的阻抗匹配网络，大幅缩短天线、射频器件调试周期，广泛应用于便携无线设备、车载通信系统、医疗设备和物联网等领域。

Optenni Lab 4.3安装教程

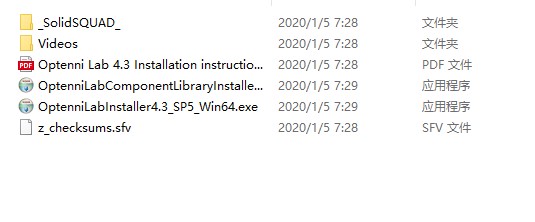

1、下载解压，得到Optenni Lab 4.3 SP5原程序；

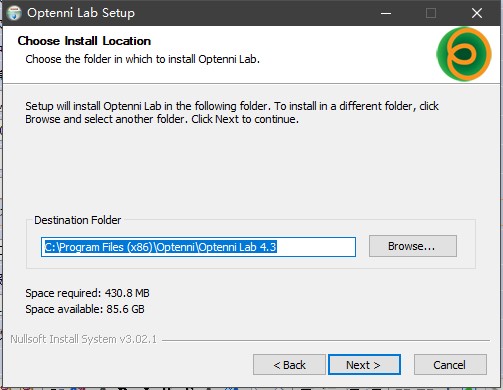

2、首先双击文件“OptenniLabInstaller4.3_SP5_Win64.exe”依提示安装软件；

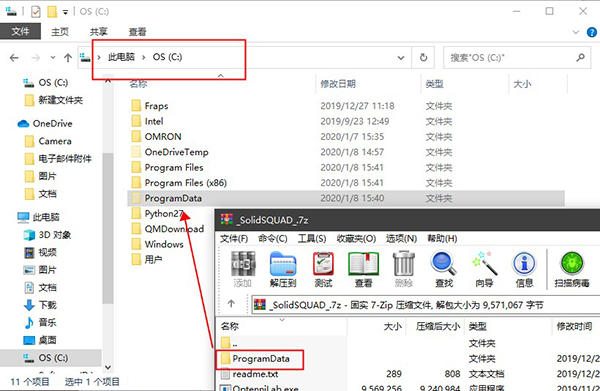

3、软件安装完成后，将_SolidSQUAD_文件解压出来，复制ProgramData到C盘根目录下；

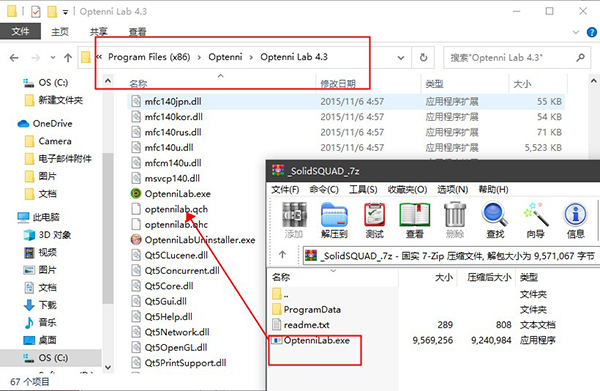

4、再复制OptenniLab.exe到软件安装目录下替换原文件默认目录【C:\Program Files (x86)\Optenni\Optenni Lab 4.3】

5、至此，软件成功激活，以上就是Optenni Lab v4.3 SP5的详细安装教程，希望对用户有帮助。

Optenni Lab怎么用

OptenniLab的典型使用场景是与三维电磁仿真软件协同工作，形成“全波仿真提取参数+Optenni综合匹配电路”的高效闭环。以下是基于常见电磁仿真软件的操作路径。

当在HFSS或CST等软件中完成天线本体的仿真并获得S参数和方向图数据后，可以通过软件内置的接口启动OptenniLab。例如，在CST中可依次点击Macros、MatchingCircuits、LaunchOptenniLab，在弹出的对话框中选择是否导出方向图数据。启动后根据模型是单端口还是多端口，分别选择对应的分析模式。对于单端口天线，在Optenni界面中点击AddBand设定需要优化的目标频段，软件便会自动开始匹配电路的综合优化。优化完成后，可以将匹配网络直接应用回电磁仿真软件进行验证，或查看优化后的S参数和效率曲线。

此外，OptenniLab也支持用户自行导入实测数据，例如将暗室中测得的天线效率和方向图数据导入软件，再结合实际器件库进行匹配优化，从而显著减少实际调试中反复拆换元件的耗时，尤其适合多频段天线的调试工作。

Optenni Lab亮点功能

第一，匹配电路自动生成与优化。用户只需指定目标频段和允许使用的器件数量，软件便能自动合成最优的匹配电路拓扑并给出元件值，同时显示电路结构和S参数曲线。这一过程充分考虑了器件的损耗和寄生效应，确保设计结果与实际生产一致。

第二，包含电路板布局影响的综合优化。这是新版软件的一项重要增强。通过引入微带线、共面波导等传输线模型，甚至可以直接导入三维电磁仿真的S参数数据，将PCB布局和传输线效应纳入匹配优化流程。这一功能可以有效规避因实际布线导致的匹配结果偏移，尤其在高频段效果显著。

第三，强大的多端口分析与容差分析。软件支持多天线匹配、通用多端口匹配和共轭匹配等多种模式，并可对电路进行器件特性容差分析，评估元件参数波动对整体性能的影响，帮助工程师在设计阶段就预判生产良率。

Optenni Lab怎么仿真

阶段1：前置数据仿真（电磁仿真前置，提供天线基础数据）

在CST/HFSS/FEKO建立天线3D模型，完成网格划分、电磁求解；

导出天线多端口S参数.snp文件与远场辐射ffe文件；

通过软件内置宏一键推送全部数据至OptenniLab，无需手动导出文件。

阶段2：匹配网络综合仿真（软件核心仿真流程）

数据导入完成后，打开MatchingSynthesis匹配仿真面板；

配置仿真约束：频段范围、器件阶数、元件厂商库、容差仿真开关、多端口同步激励；

设置优化目标阈值（如S11<-10dB、隔离度>20dB、辐射效率最大化）；

点击StartSynthesis启动多核并行仿真计算；

仿真进度条实时更新最优成本函数，多拓扑并行求解，等待数分钟完成全部匹配网络生成。

阶段3：后处理性能仿真分析

S参数仿真结果：自动生成匹配前后S11/S21/S22曲线，对比带宽、回波损耗改善效果；

效率与功率仿真：调用功率平衡可视化图表，查看各频点输入、反射、辐射、器件损耗功率占比；

隔离度仿真：多天线工程自动输出端口耦合曲线，评估MIMO干扰抑制效果；

容差蒙特卡洛仿真：开启ToleranceAnalysis，批量仿真元件参数偏移后的性能波动，验证量产稳定性；

辐射场仿真：导入远场数据，仿真匹配后天线增益、波束扫描范围、极化特性。

阶段4：联合闭环仿真（电磁+电路协同仿真）

筛选最优匹配拓扑，右键选择TransferCircuit导出至CST/ANSYS电路原理图；

在电磁软件中完成天线+匹配电路联合电路仿真；

再次将联合仿真后的S参数回传OptenniLab二次迭代优化，完成闭环仿真迭代。

阶段5：SAR专项安全仿真（穿戴/手机天线）

导入人体模型耦合数据，开启SAR仿真模块，计算匹配后天线辐射比吸收率，验证是否符合行业安全规范。

仿真操作补充提示

多频段、多端口大规模仿真建议关闭后台其他软件，充分调用多核算力；

仿真收敛效果差时，降低匹配网络阶数、放宽S11指标约束重新运算；

微带匹配仿真需补充介质基板、金属层材料参数，保证尺寸仿真精度。
