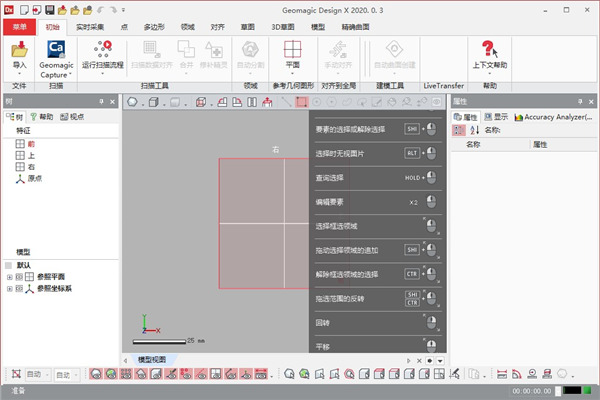

Geomagic Design X 2020中文激活版

Geomagic Design X 2020中文激活版是一款专为逆向工程打造的旗舰级软件，其独特价值在于能够将扫描获得的“STL网格或点云”转化为包含完整设计意图、特征历史及参数约束的实体模型，大幅降低企业逆向改型、二次开发的时间与软件采购成本。

Geomagic Design X 2020中文版安装教程

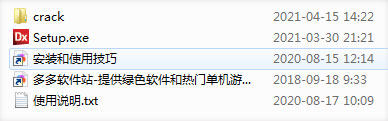

1、在本站下载解压，得到安装包和crack文件；

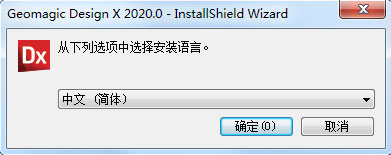

2、双击打开setup.exe，选择语言，确定；

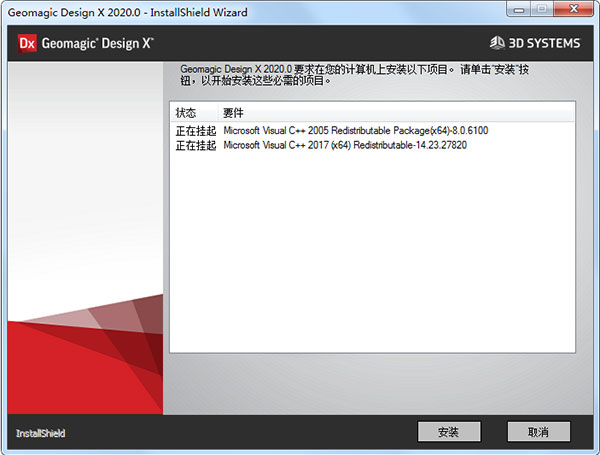

3、安装必要插件；

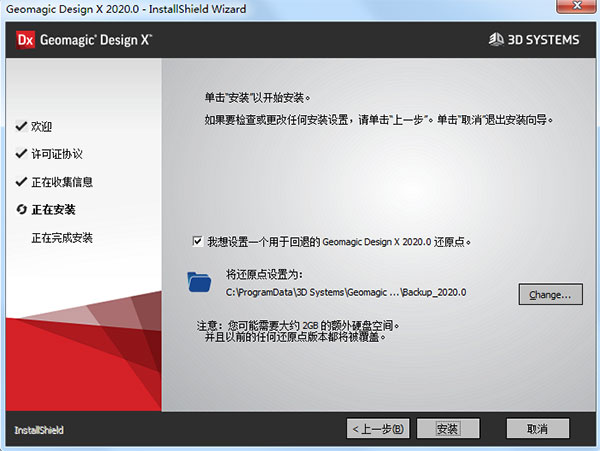

4、点击下一步，选择我接受，安装；

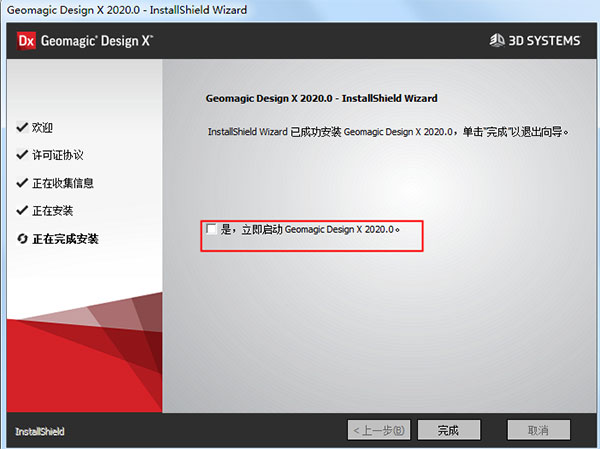

5、安装完成；

6、接下来对软件进行激活操作，打开软件安装目录，将crack文件里面的注册机复制到目录下即可，

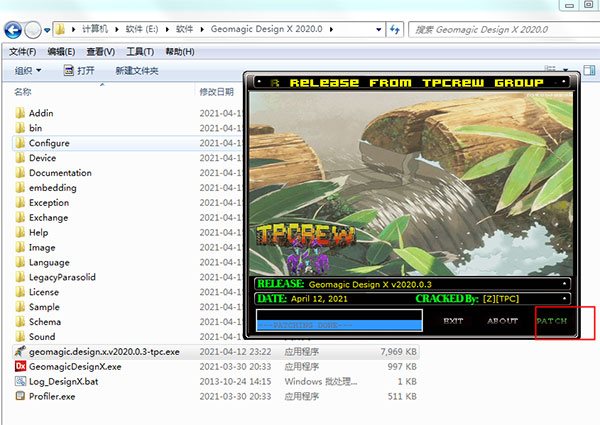

然后运行注册机，输入密码【tpcrew-group】，点击PATCH，软件成功激活；

7、好了，软件成功激活，以上就是Geomagic Design X 2020中文版的详细安装教程。

Geomagic Design X 2020有什么功能

选择性曲面造型：针对拓扑优化、铸件等同时包含有机曲面和棱柱特征的复杂零部件，提供“依曲线”和“依曲面”两种方式，能快速将扫描数据转换为高质量的CAD模型，兼顾速度与精度。

展开/缠绕功能：专门解决含有多轴特征的旋转类零件（如轮胎、叶轮）建模效率低下的问题。可将3D网格展开为2D平面，在二维环境中提取并修改草图，再将其缠绕回三维，官方数据显示此功能可将效率提升高达94%。

提取边界曲线与拆分面片：新增了明确提取边界曲线的功能，以提升曲面质量；同时支持将多实体面片对象拆分为独立实体，方便处理大型装配体文件。

曲面拟合性能增强：新版软件显著提升了曲面拟合速度，其中自动曲面拟合速度最高提升36%，拟合曲面片的速度最高提升28%。

文件导入/导出与LiveTransfer：支持与SolidWorks2020、Creo6、NX1872、Inventor2020等最新版主流CAD软件进行实时数据传递，并可保存为CATIAV5/V62019及SolidEdge2020格式，确保了上下游工作流程的顺畅。

Geomagic Design X 2020树怎么调出来

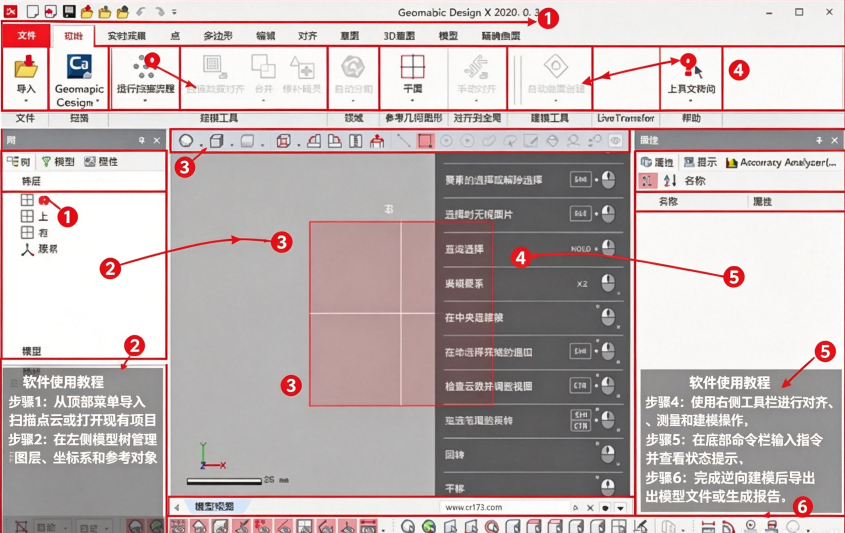

在逆向建模过程中，左侧的“模型树”（或称特征树）是追踪建模历史、修改草图和特征的核心窗口。如果不小心将其关闭，可以通过以下简单步骤快速找回：

将鼠标光标移动到软件界面下方工具栏区域的空白处。

点击鼠标右键，此时会弹出一个包含众多界面组件选项的菜单。

在弹出的菜单中找到并勾选“树（Tree）”选项，左侧的模型树窗口就会立即重新显示出来。

Geomagic Design X 2020三维建模案例教程

以逆向工程中经典的“塔形件”或“遥控器”建模为例，掌握GeomagicDesignX2020的核心工作流，通常包含以下五个标准步骤：

数据导入与预处理：

首先，将三维扫描仪获取的STL或点云数据导入软件。利用多边形处理工具对网格进行清理，包括剔除噪点、填平孔洞，并使用“平滑”或“加强形状”等命令优化网格质量，确保后续建模的几何精度。

坐标对齐与基准建立：

使用“手动对齐”或“自动对齐”工具，将扫描模型对齐到全局坐标系。通过识别模型上的基准面、圆柱或孔位，建立准确的参照平面和坐标系，这是保证逆向模型尺寸精准的关键前提。

区域分割与草图提取：

利用“领域（Region）”工具，根据模型的几何特征（如平面、圆柱面、自由曲面）将网格手动或自动分割成不同的区域。随后，在对应的区域上提取截面轮廓或绘制2D/3D草图，精准捕捉设计意图。

参数化实体建模：

基于提取的草图和基准面，使用拉伸、旋转、扫掠、放样等CAD建模命令构建基础实体。结合布尔运算（加、减、交）将各个特征体组合，并逐步添加倒角、圆角等细节特征，完成主体结构的搭建。

精度分析与数据导出：

模型构建完成后，使用“偏差分析”功能将生成的CAD实体与原始扫描网格进行对比，检查并微调尺寸以确保误差在允许范围内。最后，通过LiveTransfer将带有完整设计树的模型一键传输至SolidWorks等CAD软件，或导出为STEP、IGES等通用格式。
